G3PLC物理层协议(一)介绍

相关资料下载https://download.csdn.net/download/tianqiquan/87449113

介绍

电力线通信已经使用了几十年，但各种新的服务和应用需要更高的可靠性和更高的数据速率，然而电力线信道是非常敌对的。信道特性和参数会随着频率、位置、时间和连接的设备类型而变化。10kHz ~ 200kHz 的低频区域尤其容易受到千扰。除背景噪声外，还会受到脉冲嗓声窄带干扰和群延迟的影响，时延可达几百微秒。

OFDM是一种有效利用 Cenelec 频带内允许带宽的调制技术，从而允许使用先进的信道编码技这种组合能够在存在窄带干扰、脉冲噪声和频率选择性衰减的情况下实现非常稳健的通信。基于 ofdm 的 PLC G3 规格涉及以下主要目标:

1.在极其严酷的电力线信道中提供稳健的通信

2.在正常运行模式下，提供至少 20kbps 的有效数据速率

3.能够陷波选定频率，允许与 S-FSK 窄带通信共存。

4.动态音调采用能力，在信道上选择没有重大干扰的频率，从而确保稳健的通信

电力线通道非常敌对。信道特性和参数随频率、位置、时间和连接的设备类型而变化。10kHz~200kHz 的低频区域尤其容易受到干扰。此外，电力线是一个频率选择性很强的通道。除了背景嗓声外，它还会受到经常发生在 50/60Hz 的脉冲声、窄带干扰和高达几百微秒的群延迟的影响。

OFDM 调制技术可以有效利用 CENELEC 有限的带宽，从而允许使用先进的信道编码技术。这种组合有助于在电力线信道上进行非常健壮的通信。

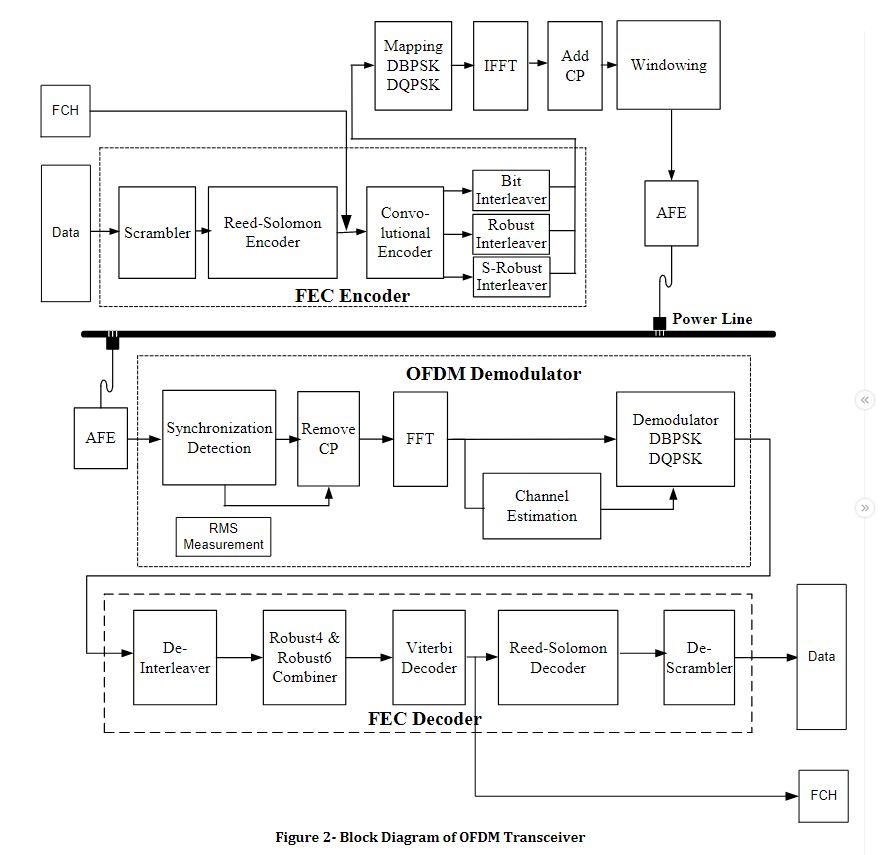

上图是 OFDM 系统的框图。将 CENELEC 带宽划分为若子信道，这些子信道可以看作是多个具有不同非干扰(正交)载波频率的独立 PSK 制载波。卷积编码和里德所罗门提供元余比特，使接收机能够恢复因背景噪声和脉冲噪声而丢失的比特。使用时频交织方案降低译码器输入处接收噪声的相关性，提供分集。

OFDM信号是通过对差分编码相位调制方式产生复数信号，再将其进行IFFT将其分配到各个子载波上产生的，通过在IFFT产生的每隔分组的开头处附加一个循环前缀构成OFDM信号，循环前缀长度的选择是信道群延迟不会引起相邻OFDM符号或子载波见的干扰

。

基本参数

G3-PLC支持 CELENEC-A 波段 35.9kHz至 90.6kHz 的部分。在正常工作模式下，采用 DBPSK

和 DQPSK 调制方案的 OFDM 可支持高达 33.4kbps 的数据速率。每个载波的 DBPSK 和DQPSK 调制使接收机设计显着简单，因为在接收机上不需要跟踪电路来相千检测每个载波的

相位相反，将相邻符号中载波的相位作为检测当前符号中载波相位的参考。

有可能使用该标准来支持频率高达 180kHz 的通信。因此，在发射机和接收机处的采样频率被选择为 0.4MHz，以便在奈奎斯特频率之上提供一些余量，用于发射机中的信号滤波和接收机(用于波段选择和信号增强)。

可以使用的最大载波数被选择为 128，因此 IFFT 大小为 256。这使得 OFDM 载波之间的频率间隔等于

1.5625kHz * (Fs /N)，其中Fs 为采样频率，N 为 IFFT 大小。请注意，采样时钟频率变化等缺陷会导致载波间干扰(ICI)。在实际应用中，典型采样频率变化约 2%的频率间距所引起的ICI 是可以忽略不计的。换句话说，考虑发射机和接收机时钟中士20ppm 的采样频率，载波的漂移约等于 8Hz，约为所选频率间距的 0.5%。考虑到这些选择，可用载波的数量得到如表 1 所示

	载波数量	第一个载波频率（kHz）	最后一个载波频率（kHz）
CELENEC A	36	35.938	90.625

系统有两种不同的工作模式:正常模式和鲁棒模式。在正常模式下，FEC 由里德所罗门编码器和卷积编码器组成。系统还支持 8 和 16 字节奇偶校验的里德所罗门代码。

在鲁棒模式下，FEC 由里德所罗门、卷积编码器和重复码(RC)组成。RC 码每个比特重复四次，使系统对信道损害更稳健。当然，这将使吞吐量减少约 4 倍。

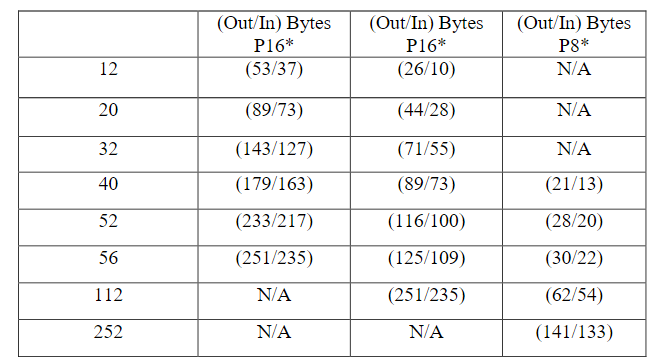

根据所需的数据速率和可接受的鲁棒性两个参数来选择每个 PHY 物理层中的符号数。与 36 个载波相关的符号数量、里德所罗门块大小和数据率见表 2 和表 3。

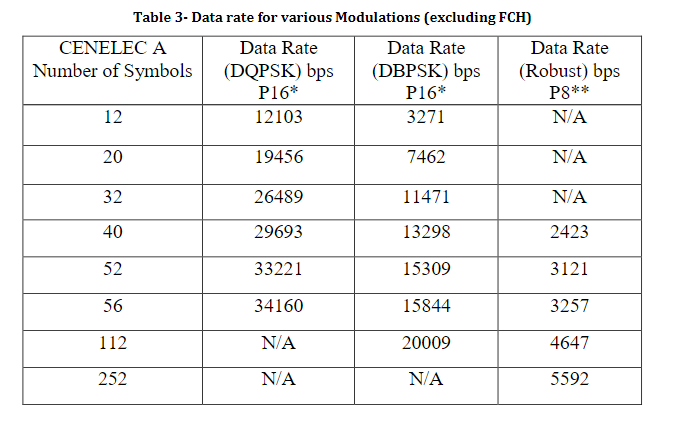

表4显示了数据速率，包括在 FCH中传输的数据。为了计算数据速率，假设数据包连续传输，没有帧间时间间隔。
