802.11省电机制SM Power Save（Spatial Multiplexing Power Save）

目录

1. SMPS的意义

2. Static SMPS

3. Dynamic SMPS

1. SMPS的意义

SMPS模式，即多天线模式下的节能模式。在该模式下，STA可以选择关闭多余的天线，从而达到节能目的。但在实际过程中，STA是不好贸然关闭自己的天线的，因为其无法确定AP是按照多空间流的形式，还是按照单空间流的形式向其发送数据。若AP采用多流发送下行数据，而STA仅仅是单根天线的工作模式，那么是无法正确接收的。所以STA要与AP有关闭天线该动作，进行适当的沟通，那么该机制就对应到SMPS的使用。

SMPS分为两种模式，一者静态工作模式（Static SM Power Save），一者动态工作模式（Dynamic SM Power Save）。

2. Static SMPS

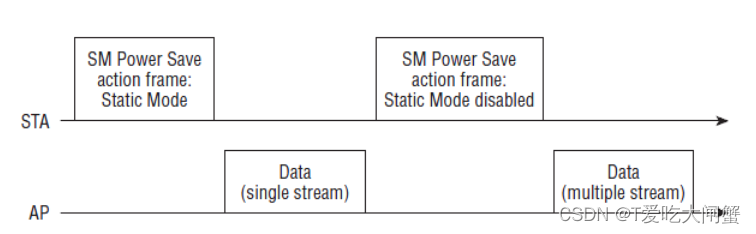

 上图表示的是一个静态工作模式下的SMPS，其中我们可以看到，STA需要先发送一个action frame，将AP切换为单流发送下行帧，以让STA节约一些能量。若需要恢复回多流工作模式，则需要发送一个action frame，其中注明static mode disabled，从而AP接下来发送的帧才会是多流模式。

3. Dynamic SMPS

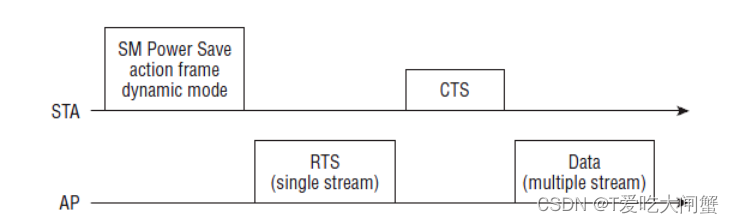

上图是动态工作模式下的SMPS，其中当STA发送一个动态模式的action frame后，AP紧接着反馈的下行数据帧中就会采用单流模式。

如果AP想使STA从单流模式切换回来，AP需要发起一个RTS。当收到STA的CTS后，AP发送数据帧时，主动从单流模式切换成多流模式，STA也就可以正确地接收多流模式下的数据帧了。

而在静态模式中，这个切换需要一个显式的action frame，这里就是静态和动态SMPS的一个区别。

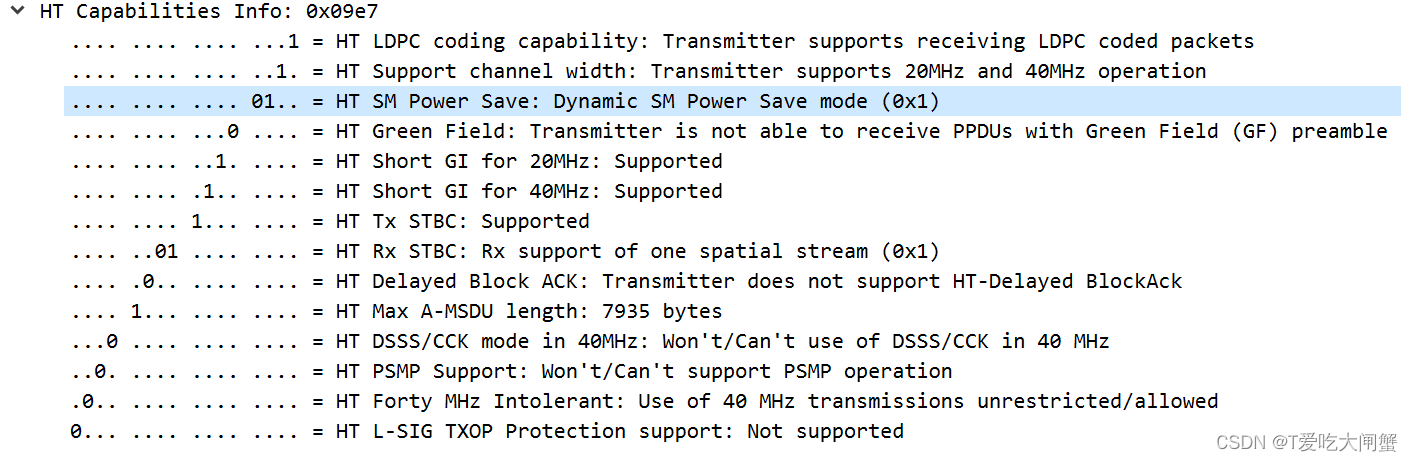

STA发起的(Re)association request中会携带SM Power Save信息。如下图说明STA支持Dynamic SM Power Save mode。允许STA以单流模式接收AP发过来的数据帧。有些网卡HT的这个配置会应用于包含VHT/HE 模式。

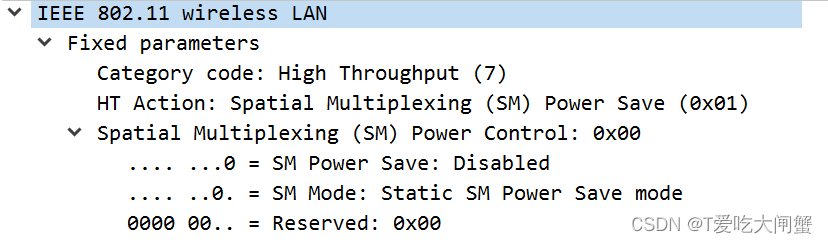

如果STA要关闭SM Power Save，则会发送一个Action报文给AP。AP后续也就不用必须发送RTS去唤醒STA以多流模式接收数据帧。
