2) DMA 写功能

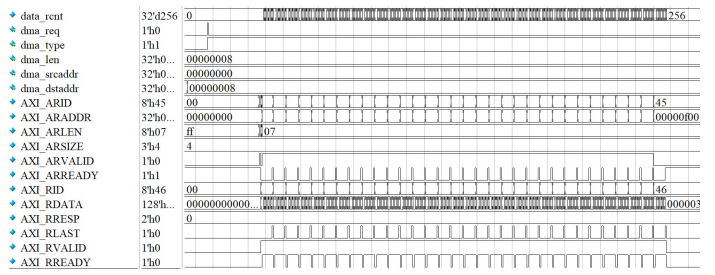

测试步骤2关键信号波形如图1所示, 该步骤请求DMA写请求, 数据从BRAM仿真模型的起始地址 0 获取, 写入 NVMe 设备模型存储的第 8 个逻辑块, 对应地址偏移为 4KB。 发起 DMA 写请求后, 数据通过 AXI 总线经过 PCIe 加速模块发送到NVMe 设备模型。

图 1 DMA 写请求测试仿真波形

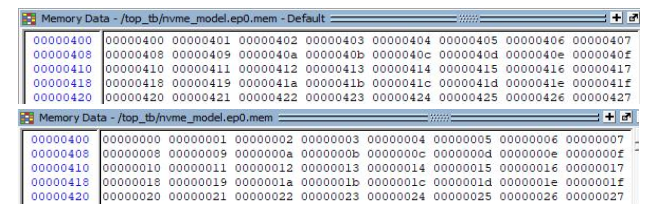

NVMe 设备模型存储偏移地址为 4KB 的部分初始数据和 DMA 操作后数据对比如图 2 所示, 在 DMA 写请求后, 该区域的数据被更换为写入数据, 对应测试步骤1 的读数据。 测试步骤 2 执行后对比两个模型的存储数据, 数据被正确写入指定位置,仿真行为符合设计预期, 测试通过。

图 2 NVMe 模型 DMA 前后数据对比
