详解小度Wi-Fi内部芯片及电路原理图分析

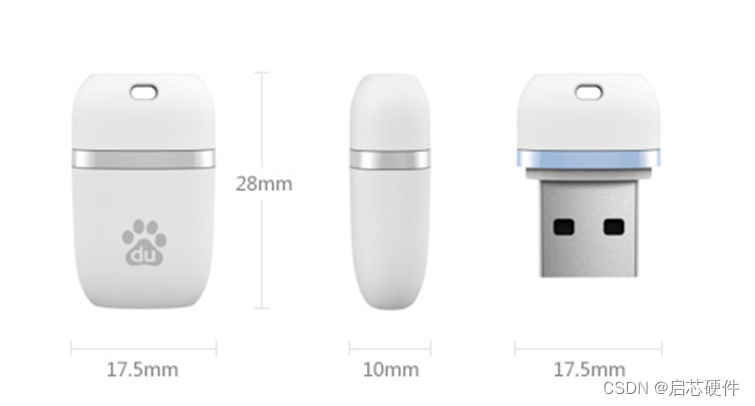

小度随身WiFi是一款便携式USB路由器，它实现了用户跨终端联网，随身携带，可以在室内实现免费WiFi覆盖。外形美观，小巧便携。

这一款小度WiFi采用的主芯片是MT7601UN，一款高度集成的Wi-Fi单芯片，支持150 Mbps物理速率，完全符合IEEE802.11n和IEEE802.11b/g标准，在高标准下提供功能丰富的无线连接，并提供可靠的，远距离的高性价比吞吐量。优化的射频架构和基带算法提供了卓越的性能和更低的功耗。智能MAC设计部署了一个高效的DMA引擎和硬件数据处理加速器，减轻了主机处理器的负担。

我们先拆开看内部电路结构

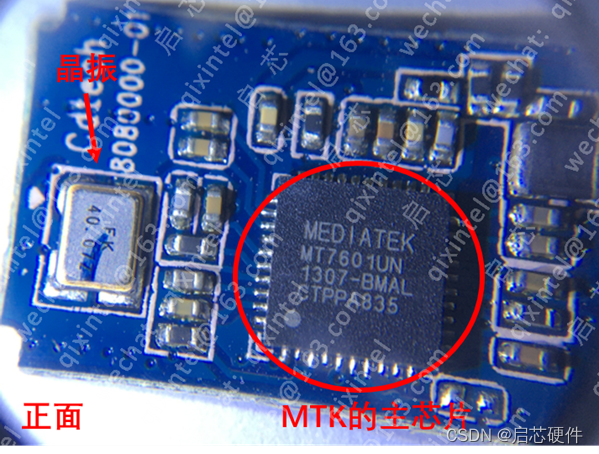

顶视图：小度随身Wi-Fi的正面，主要就是MTK的主芯片，以及晶振。

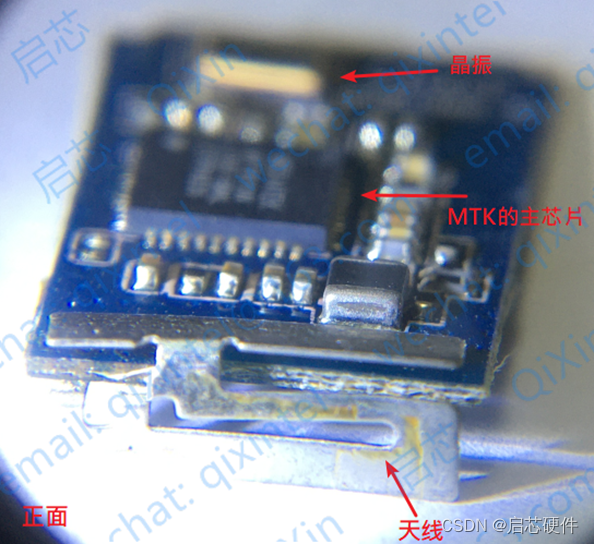

侧视图：从侧面看小度随身Wi-Fi，除了主要的MTK的芯片，晶振，还可以明显看到天线部分，如下图所示。

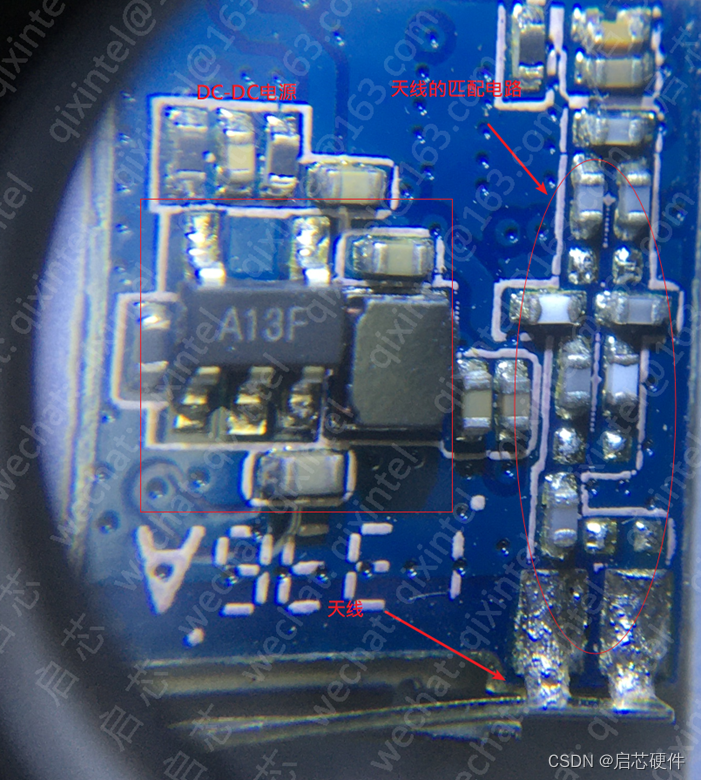

然后，再看背面。主要就是一路DC-DC电源，天线的匹配电路，以及天线的焊点。

就这些，整体来看，整个解决方案，非常简单。再来找找原理图来学一下。

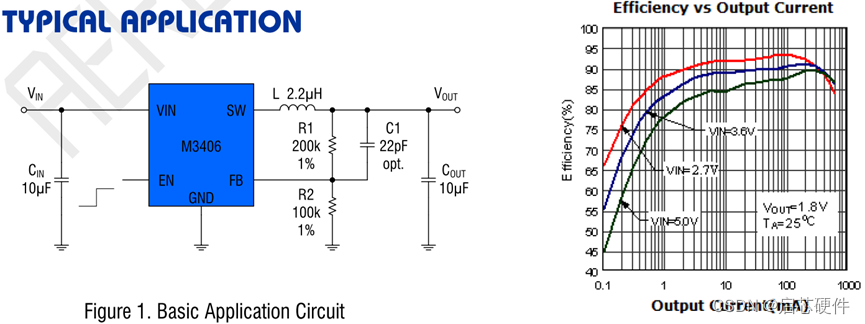

首先，是电源部分电路，采用了DC-DC电源。

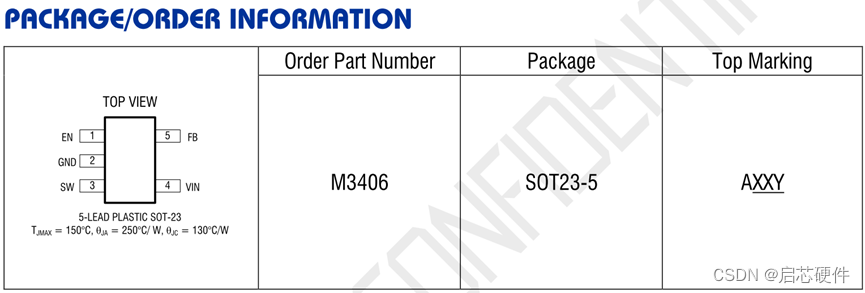

通过这颗电源芯片mark A13F的查询，得知这颗芯片是M3406

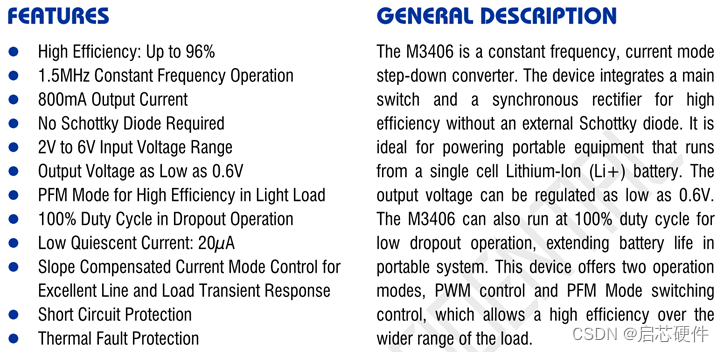

这个芯片的基本参数也满足需求，800mA的通流能力，2V-6V的输入，降压型开关电源。

这里用这颗开关电源，应该是因为MTK的主芯片工作在3.3V，而USB接口提供的是5V的电源，所以通过Buck电路降压为3.3V，供主芯片使用，电路简单，电流电压满足要求

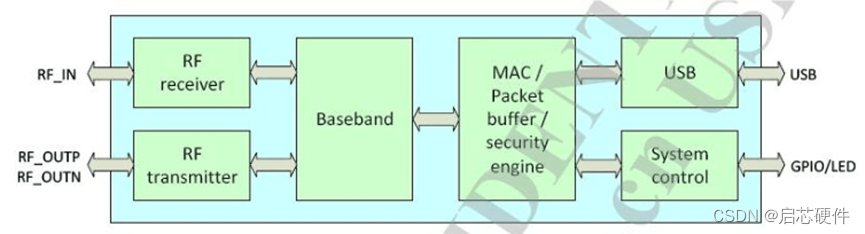

其次，是MTK主芯片模块，采用了MT7601UN芯片。主要的工作原理框图如下

注意：USB的差分线要保证90欧姆的差分阻抗。

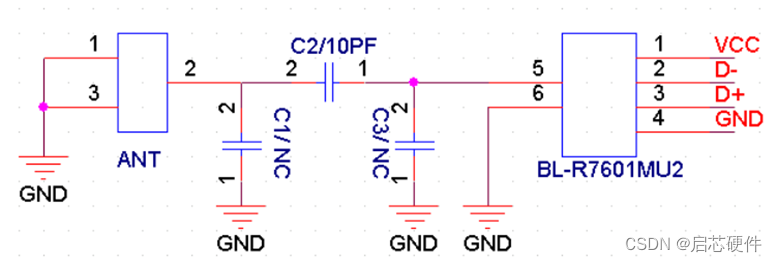

再次，是wifi RF匹配电路。

这个电路中，要注意以下两点：
1、 RF电路必须要保证50欧姆阻抗。
2、 请保留PI型电路，用于天线的匹配。

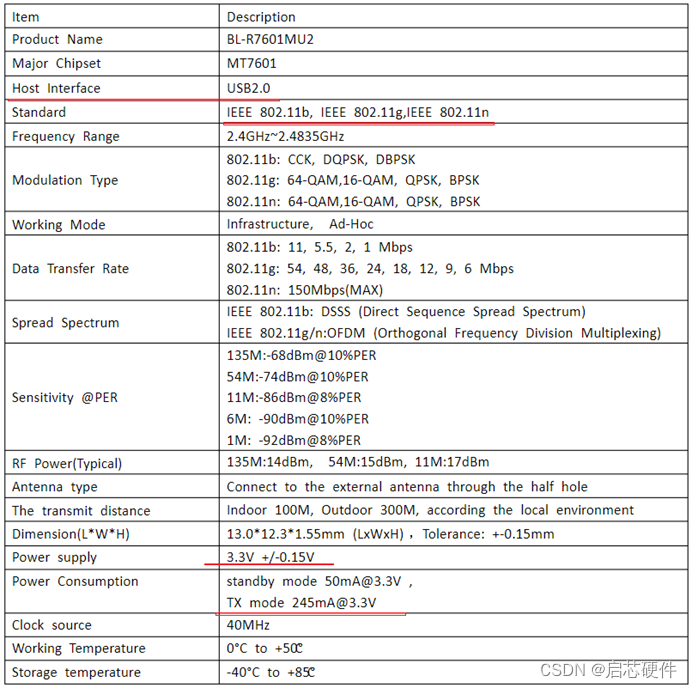

最后，看看其电气特性以及表现参数，详细表格如下图。

由上图，可以更进一步看明白MTK芯片的所需的电压电流等参数。并且，由于输入接口是USB 2.0，支持的标准是IEEE 802.11b, IEEE 802.11g, IEEE 802.11n三种，并不支持IEEE 802.11ac, 所以，这个模块不支持5G，仅仅工作在2.4G状态下。
