之前一直纠结要不要为了LabVIEW[32位]放弃64位的Python版本,安装32位的Python版本,从而让LabVIEW与Python版本一致,因为只有这样才能使用LabVIEW中Python VI模块。或者安装LabVIEW[64位],但是安装包的搜寻太麻烦,基本国内这边都是32位的LabVIEW。也找过一台电脑同时安装32位与64位的python,但是设置path比较麻烦,又怕与其相关的一系列python编辑器需要重新设置太过复杂,干脆直接就把python弄成32位的吧。因为python的卸载与安装比较快,也比较简单,之前安装的python库也可以直接使用(python的库是不分32位与64位的,所以之前安装的库在cmd中使用pip安装命令时,将不需要重新下载,系统会直接导入,如果是第一次下载的话,推荐使用【pip install -i https://pypi.tuna.tsinghua.edu.cn/simple/ 库名】,使用国内镜像安装速度快!!)
我这边使用的LabVIEW版本是2021年32位;python版本是3.11.2。
1 基本使用方法
1.1 输入端子必须输入的内容
根据下例进行说明:

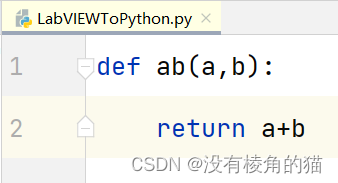

简易函数代码如下图所示:
该py文件保存路径:D:\Test\LabVIEWToPython.py

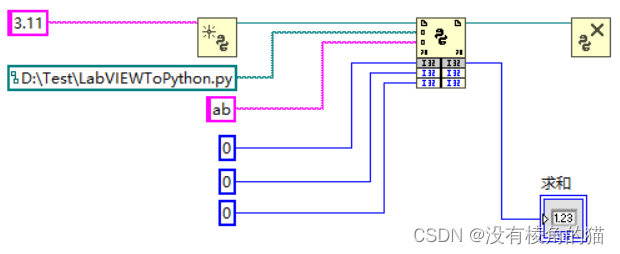

调用该py文件中ab函数的程序框图如下:
分析如下:
(1)打开python会话端子:必须输入python版本:如3.6、3.7、3.8、3.9、3.10、3.11;
(2)python节点:必须输入py文件路径,py文件中需要使用到的函数的名称;处理结果返回到LabVIEW中时的数据类型;函数中需要输入的参数。
- 灰色端子:输入返回到LabVIEW结果的数据类型的常数;
- 白色端子:可下拉,输入函数所需的参数;
(3)关闭python会话:略
1.2 输出端子结果输出:
主要输出端子为python节点的灰色端子,输出类型由输入端子(灰色)决定。
2 其他LabVIEW数据类型传入Python进行处理

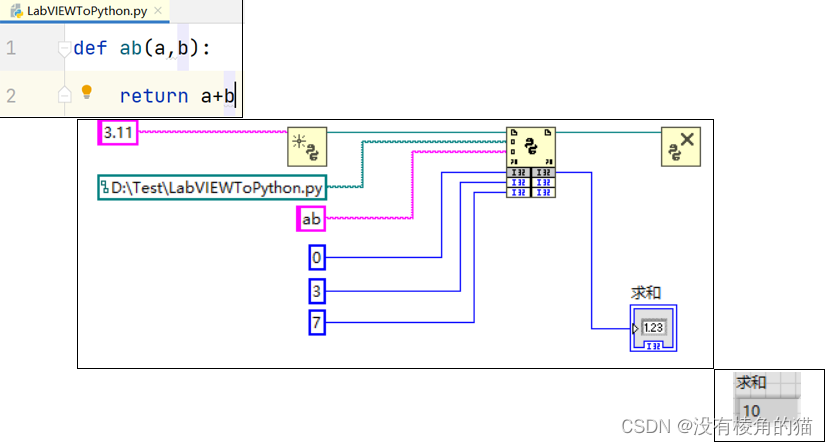

2.1 数值

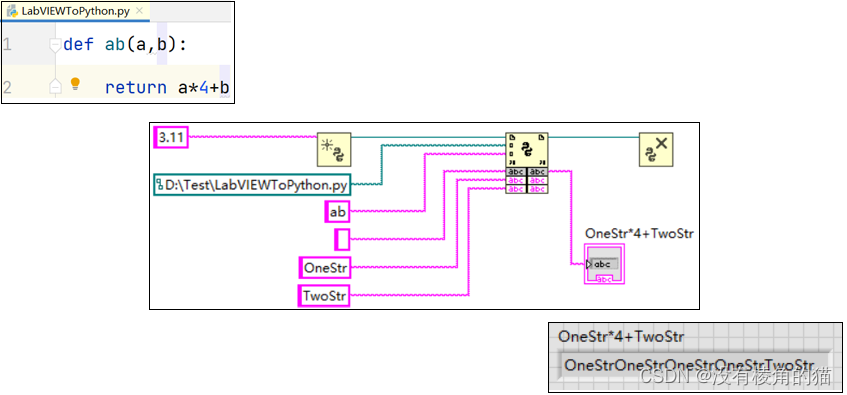

2.2 字符串
2.3 一维数值型数组与一维字符串数组
2.3.1 一维数值型数组传入python进行处理
2.3.2 一维字符串数组传入python进行处理
总结:一维数组传入python节点时,在python函数中视为元组;(个人经验)
2.4 二维数值型数组与二维字符串数组
LabVIEW二维数组的数据导入到python进行处理时,在python中需要导入库numpy
(如果你是在pycharm或其他编辑器中安装的库,那么仍需要执行pip install -i https://pypi.tuna.tsinghua.edu.cn/simple numpy来在系统中安装该库,两个库的文件的位置是不同的,LabVIEW只能访问在系统位置的库,通过编辑器安装的库可能库的位置不在系统的位置,从而导致运行过程中出现错误)

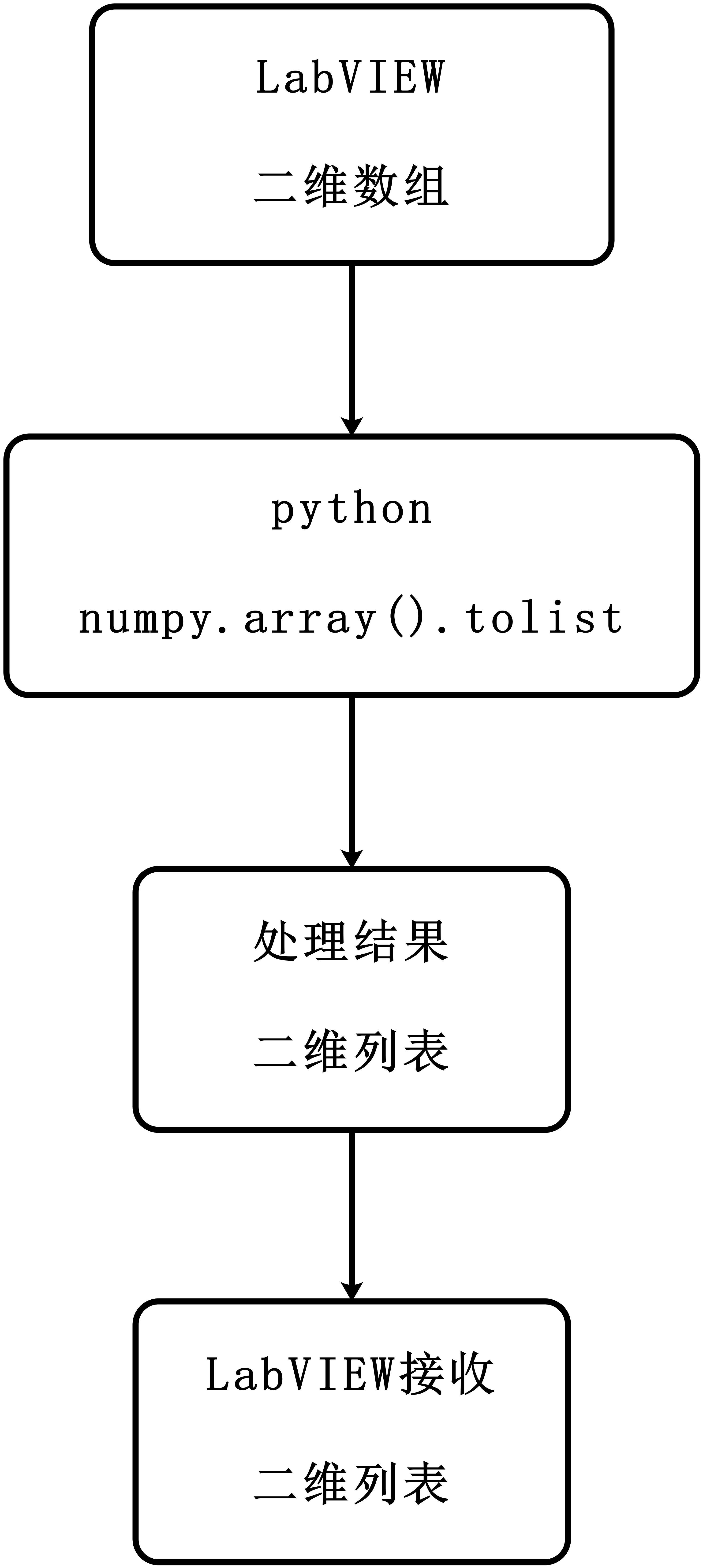

我个人喜好的数据传输类型转换过程如下图示意:
比如说,数值型二维数组所有的奇数*100,如下图所示:

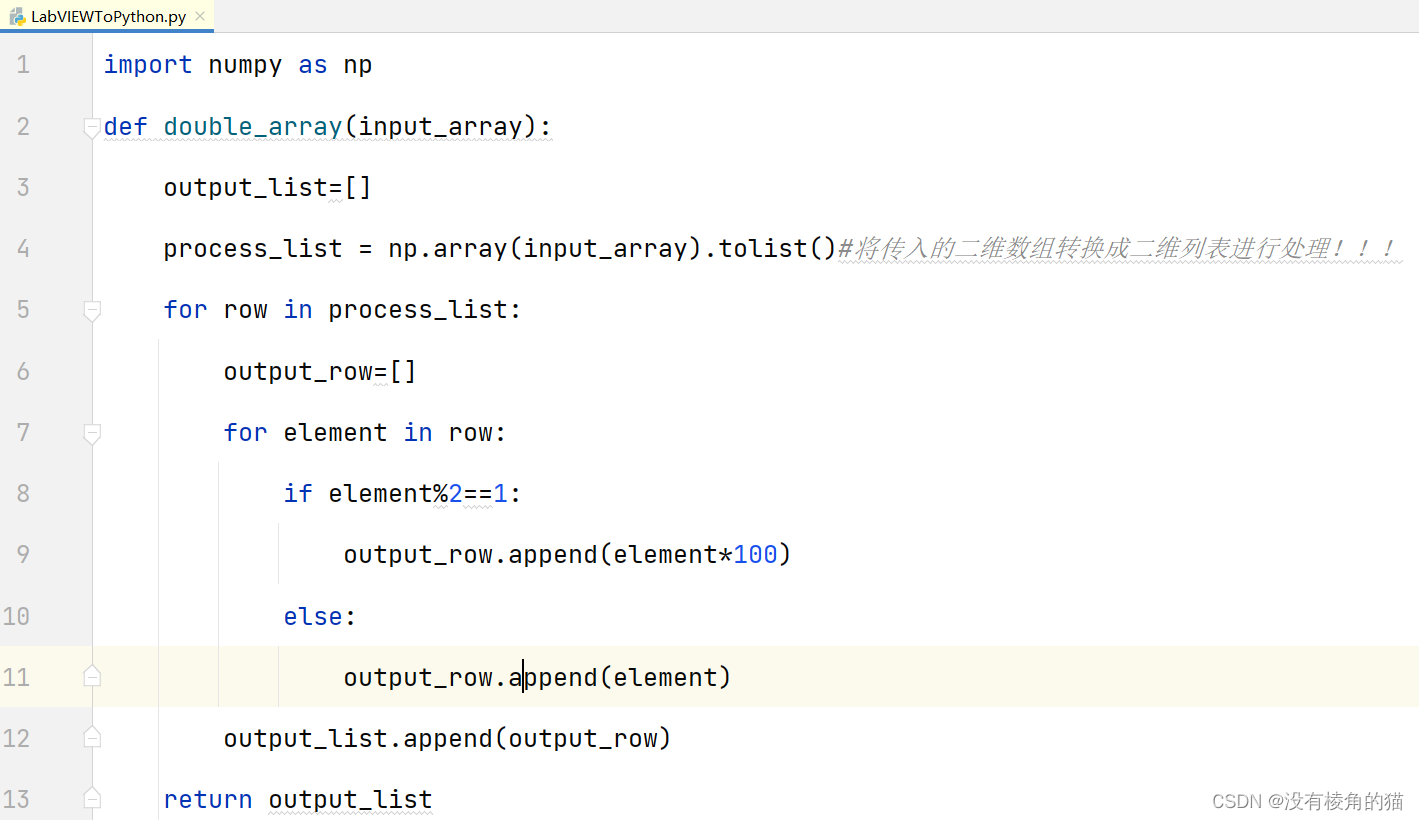

python 代码如下:

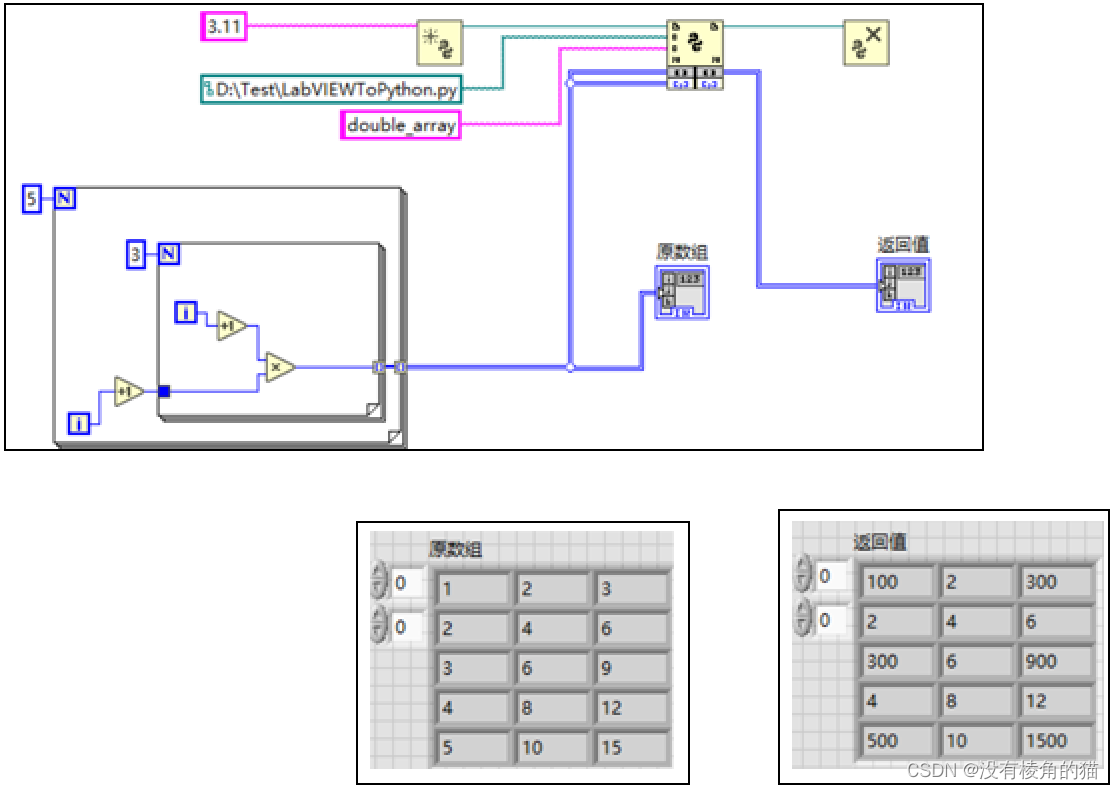

LabVIEW程序框图与运行结果如下图:

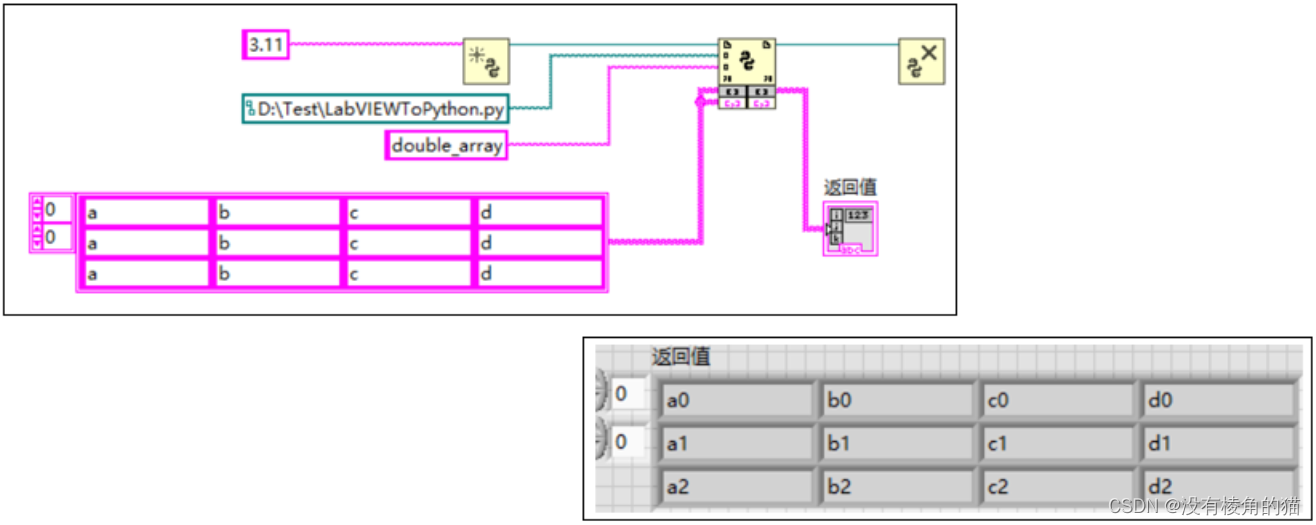

再比如,字符串数组每个元素后添加行数字符

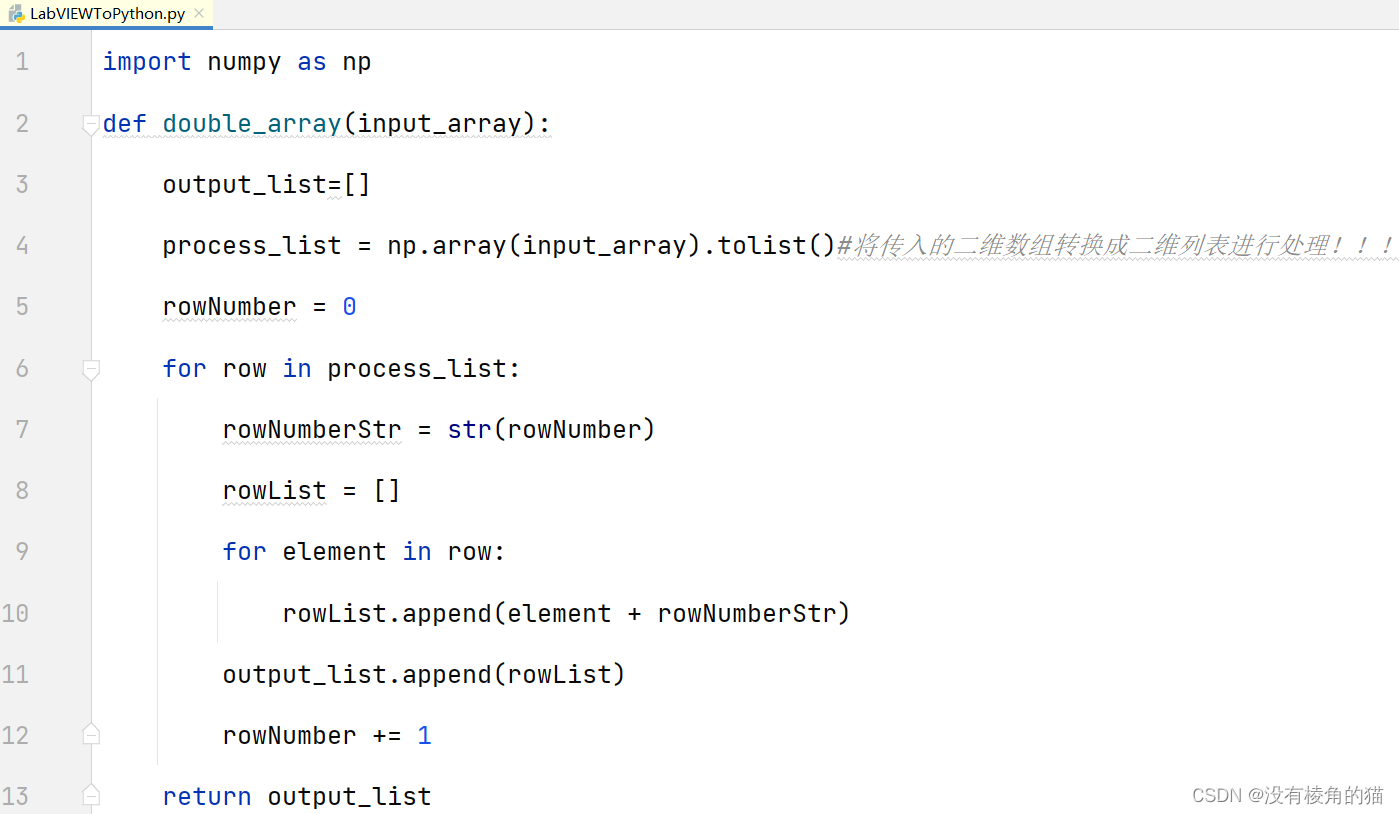

python 代码如下:
运行结果如下:
