STM32+DRV8711驱动步进电机

步进电机的驱动原理

步进电机的知识涉及到比较多的东西，这里只是简单介绍一下，关于具体的知识之后再补充。

步进电机的驱动原理时期就是电磁感应现象，给步进电机供电流，然后会产生磁场，再合成磁场的方向，驱动电机转动。

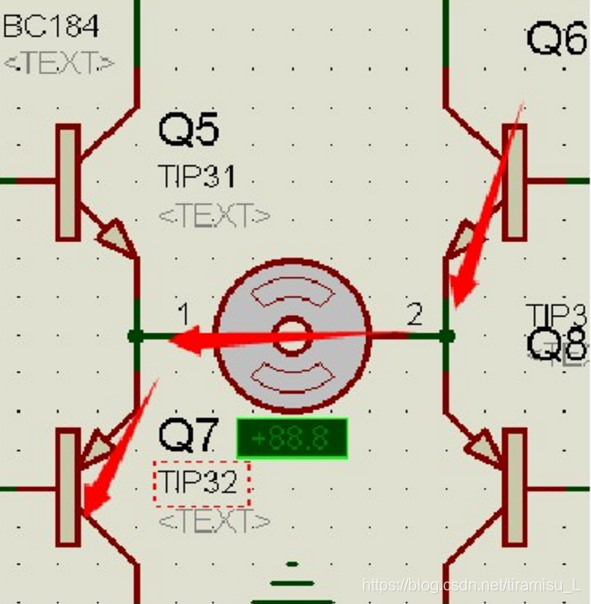

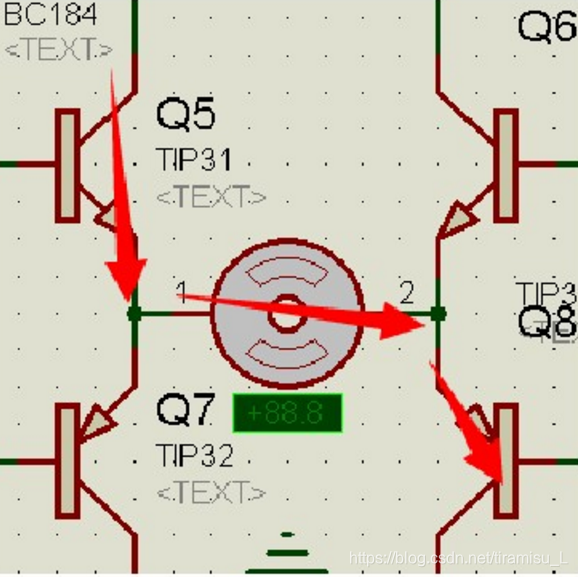

电机需要一个H桥来控制电机的转动方向。H桥其实就是4个mos管，要实现电机的方向控制，只需要控制对角的两个mos管就可以见下图



电机的转动方向就是这样决定的，接下来说一下电机的驱动。

我们知道要驱动电机就得靠PWM波来实现， PWM波有两个重要的参数，一个是占空比，一个是周期（频率）。而占空比是影响电机转速的重要因素，占空比越大，电机转速越快。在stm32里就是修改定时器的分频系数和重装载值。

另外电机有几个参数比较重要

步距角：就是指输入一个脉冲给电机，电机转过的角度。例如博主使用的电机的步距角是1.8°（整步），所以需要360/1.8=200个脉冲才能让电机转一圈。

减速比：减速比1：x是指电机的转轴转动x圈，电机转动一圈（我们人眼看到的电机转动的一圈），x越小电机转速越快

细分：细分的作用是提高电机的转动精度和平稳性



stm32定时器的PWM模式可以可产生PWM波来驱动步进电机。

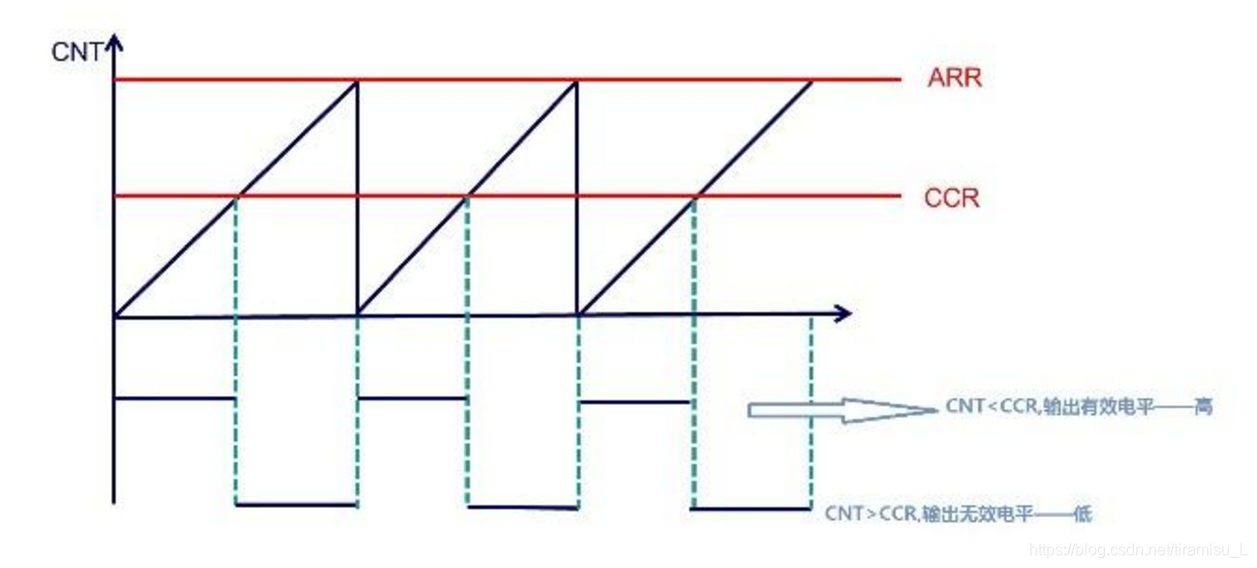

stm32产生pwm波的原理就是通过定时器的ARR和CCRx寄存器来产生PWM波，具体看下图



定时器工作之后定时器的CNT寄存器就会自加，自加一次就会跟CCRx寄存器去比较， 当CNT<CCRx就输出低电平，如果CNT>CCRx则输出高电平。当计数值到达ARR之后，又开始下一个比较周期。这样的话就可以得到一个PWM波了。由上面可以 看出，周期是由ARR决定的，CCRx决定占空比，关于这部分的内容之后再找时间去写，今天就到这里了。

DRV8711这个驱动芯片的功能还是很强大的，驱动能力很强，可以驱动很大的电机，但是驱动的是两相电机。具体的一些描述我就不说，就算说也是从手册上抄下来，有兴趣的可以自己去看一下手册。

我测试的时候是用demo板来测试的，所以我接下来所说的都是基于demo板的，如果自己layout一块pcb板的话可能有所不同，仅供参考。

所以说一下这个模块的连接。首先这个芯片是SPI通信的，关于SPI通信自己可以网上百度相关知识。我的连接情况是芯片的SDI->PA7,SDO->PA6,CLK->PA5,NSS->PC4。了解SPI的都知道必须要有这四根线。

然后要确保SPI通信成功，你还要配置两个引脚。第一个是reset，第二个是sleep。reset很简单就是复位，每次上电都执行复位，这个脚是低电平有效，然后是sleep，这个脚是唤醒芯片的，高电平有效，芯片工作，低电平的时候芯片处于休眠状态。这两个脚在SPI之前就一定要配置成低电平和高电平，否则芯片不能工作，建议直接接GND和VCC

然后有两个脚是可以获取电机或者说是芯片工作状态的。STALL和FAULT。STALL就是电机失步的时候输出一个低电平给芯片。同时，如果芯片工作出错（至于什么错我也不知道，我暂时没有遇到），就会输出一个低电平给芯片。在demo板上的直接表现就是有两个对应的等会亮。

另外还有两个BIN1和BIN2，按照手册描述这两个脚是桥B的输入1和2。在索引器模式的时候是没有作用的，外部PWM模式的时候控制桥B内部上拉。我在测试的时候直接把这两个脚悬空，但是推荐的电路是接地。这两个脚什么意思我也不太懂。

到这里大概就完成了。然后再配置你自己的需要的电机代码就OK了。开一个定时器就可以控制电机了。之后上传这个工程，自己写的工程是用cube生成的，cube生成的代码是用HAL库的，没用过的要谨慎下载！！！！
