SOT-23封装因其小巧、多样及经济等优点，在硬件工程中广泛应用。然而，识别这类封装的元器件常带来挑战。本文汇总了SOT-23封装的常见元器件，提供方便的查找依据，同时也邀请读者分享未知器件信息，共同完善这个资源库。

摘要生成于 C知道，由 DeepSeek-R1 满血版支持，前往体验 >

SOT-23封装的元器件，因其PCB占地小，分立易布置，功能独立，选型范围广，价格便宜等各种优点，深受硬件工程师的青睐。但在没有原理图的情况下，分析别人设计好的电路板时，看到板上密密麻麻SOT-23封装的各种元器件，反查它们就很费劲了，因为其体积小，上面的丝印简单到我们很难快速分辨出它们是什么器件，给测试分析带来不小的困扰。这里凭经验总结汇总了SOT-23封装的一些元器件，以方便对照查找。

如果大家发现有SOT-23封装的器件不在下面列表中，请回帖留言给我，我会按您提供的信息不断更新该贴，让SOT-23封装列表更为丰富。

问渠那得清如许, 为有源头活水来，您的参与，就是活水的源头，使大家能得到更多的信息，我先在这里谢谢您!

SOT-23封装可能元器件列表
Nr.	功能简介	管脚分布	管脚说明	示意图	器件举例
1	NPN双极性晶体管		1) B基极 2) E发射极 3) C集电极		2SC3130 9013 9014 2N3904

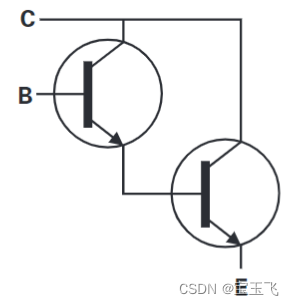

2	NPN达灵顿晶体管		1) B基极 2) E发射极 3) C集电极		FMMT614 FMMT634
3	PNP双极性晶体管		1) B基极 2) E发射极 3) C集电极		2SA1365 2SB624 2N3906
4	PNP达灵顿晶体管
