一款直流超高压升压电路

工作需要一款超高压升压电路，用以驱动X光管。网络上找了下，相关资料很少，折腾了很久终于搞通了，特此分享出来，算是总结一下。
该款电路是经典boost升压电路的变形，主要改了以下几个方面：

1.前端用变压器进行一次隔离升压，将电压升到10KV左右。（猜测应该是受变压器限制，业内普遍一次升压到10Kv左右，而不是更高）
2.电压太高容易对外放电，因此将普通的0-80Kv 改成-40-40Kv
3.高压部分改成 正负电后，灯丝电压无法直接加载，加个变压器进行耦合

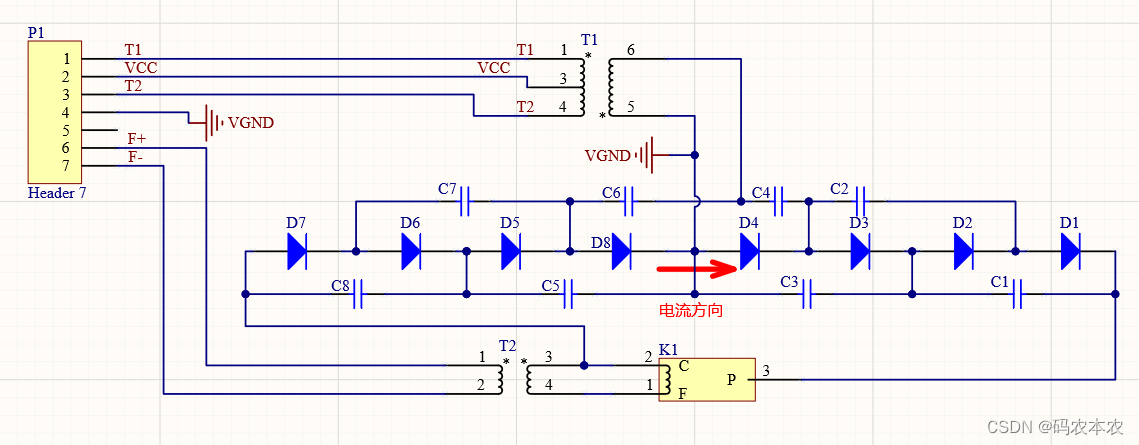

电路原理：
变压器采用的是双管变压器，初级有两个(T1,T2)，匝数绕线方向相同，这样做不用担心磁复位问题。

当次级线圈上负下正时，电路对C2、C4、C5、C8进行充电。
当次级线圈上正下负时，电路对C1、C3、C6、C7进行充电。
下面以正半轴为例分析电路运行情况，假设初始条件下，各电容电量为0。
1.变压器上电，上负下正，D4正偏，电流经D4给C4充电，C4充到指定电压10Kv(假设变压器输出10KV)
2. 交换周期，上正下负，C4电压增加10Kv,穿过D3对C3进行充电
3. 交换周期，上负下正，D4正偏给C4充电。同时因为C3有电，D2正偏给C2充电
4. 交换周期，上正下负，C4、C2电压均被抬高10KV,分别使D3D1正偏，对C3C1充电。
后续不断重复上述过程，负半轴同理，电路是8级boost，理论上可以升压8倍。同时采用了正负电压的方式，经过四个周期即可完成升压。

分享几个注意点：

该电路变压器参数尤其重要，高压容易烧毁，击穿次级线圈，造成次级局部短路，导致电压上不去等情况。 变压器不采用一次升到80KV，而是采用变压器+boost电路的原因就是 次级线圈有耐压限制，主流10Kv没啥问题，再高就怕被烧了
二极管、电容要旋转高频高压的，尤其是频率特性，非常重要，选择时需要注意
