IMP706芯片使用介绍

一. IMP706简介

        IMP706是一款可以用于看门狗定时器，掉电检测和电源监控功能的芯片，是由美国的IMP公司设计生产的。该芯片可以应用于电脑和嵌入式控制器，电池供电系统，智能仪器，无线通讯系统和手持设备等等。本文主要介绍IMP706的看门狗功能

二. IMP706使用介绍

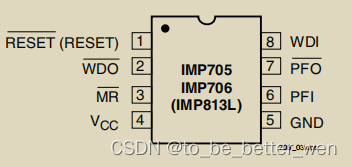

DIP/SO封装 ：

MicroSO封装 ：



MR减 ：手动复位引脚。输入低电平会触发一个复位脉冲，RESET会输出高电平，RESET减会输出低电平。

Vcc ：+5V的电源输入。

GND ：接地。

WDI ：看门狗输入引脚。WDI控制内部的看门狗定时器，如果保持WDI的电平高或低电平1.6s，则芯片内部的定时器会超时，导致WDO减引脚输出低电平。如果WDI是浮空状态（CPU GPIO端设置输入状态），则芯片的看门狗功能会关闭。

RESET减：输出低电平复位信号。当RESET减被触发时，会持续200ms输出低电平，比如，当MR减引脚电平从低到高时。需要注意的是，如果WDO减和MR减没有相连，看门狗超时将不会触发RESET减信号。

RESET ：RESET引脚的性质和RESET减相反。

WDO减 ：当芯片的内部看门狗定时器超时时，并且没有清狗前，WDO减将保持低电平。

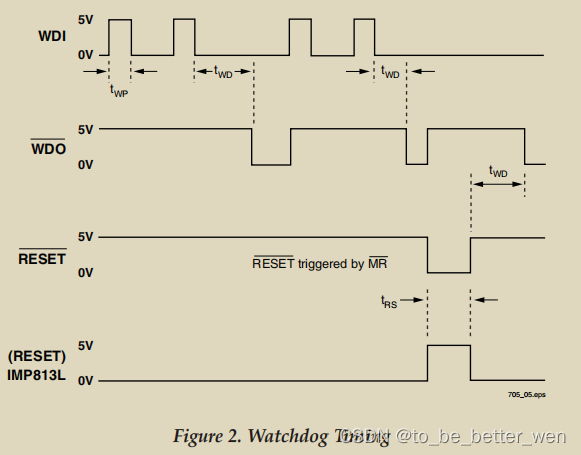

        从上图可以看出当WDI的低电平保持时长超过twd时，WDO减引脚将输出低电平，WDI的输入为高电平时，WDO减引脚将立即输出高电平。MR减引脚电平输出低时，RESET减引脚也会输出低。

三. 总结

        1. MR减引脚输入低电平，会导致RESET减引脚输出低电平。

        2. WDI必须在1.6s内切换电平，否则芯片的内部定时器会超时，导致WDO减引脚输出低电平。

        3. 芯片内部的定时器超时并不会导致RESET减引脚输出低电平，所以必须让WDO减引脚和MR减引脚连接，定时器超时导致WDO减引脚输出低，MR减引脚电平为低，导致RESET减引脚输出低电平复位信号。
