根据数字或模拟指标要求设计滤波器，画出幅频响应，其部分相关Matlab函数功能解析

一、buttord函数

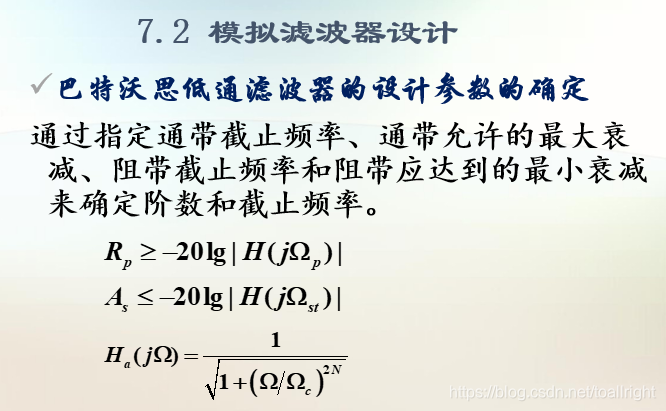

作用解释：

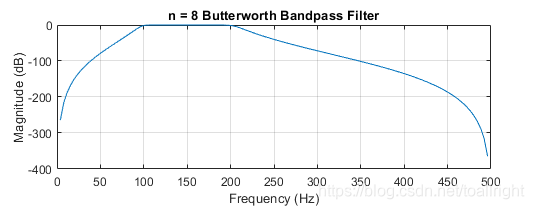

例图：

函数样式：

%% 数字滤波器设计
% fs：采样频率
% fd=fs/2 ：根据采样频率计算出的奈奎斯特频率
[n,Wn] = buttord(Wp/fd,Ws/fd,Rp,Rs)%（归一化处理Wp、Ws）

%% 模拟滤波器设计
% 加了‘s’后便无需归一化处理
% Wn、Wp、Ws便不必须在0~1了，但比例关系不变
[n,Wn] = buttord(Wp,Ws,Rp,Rs,'s')

字符解释：

Rp：通带允许的最大衰减（往往为3dB）
Ws：该最大衰减对应的频率，如图
Rs：阻带应达到的最小衰减
Ws：该最小衰减对应的频率，如图
[n,Wn]:[计算出该滤波器最小阶次，该滤波器的转折频率]

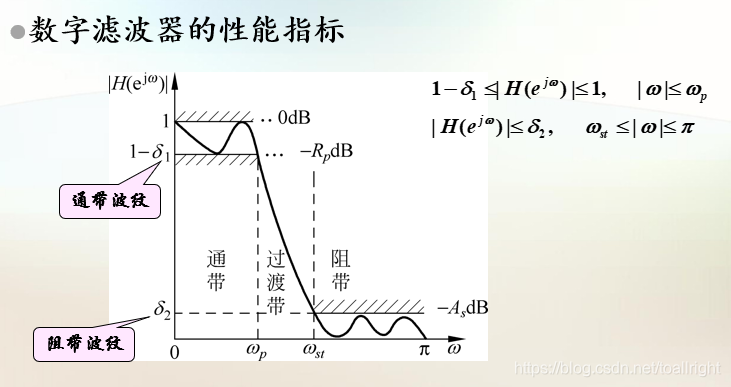

带通举例解释Wp、Ws、Rp、Rs：

Wp = [100 200]/500;
Ws = [50 250]/500;
Rp = 3;	            %通带-->过渡  指标要求：3dB
Rs = 40;            %通带-->阻带  指标要求：40dB
[n,Wn] = buttord(Wp,Ws,Rp,Rs)

二、butter函数

根据阶次n、截止频率Wn等（ftype：填写high、low等高通、低通带通、带阻等信息）
1：获取系统频率系数[b,a]
（b,a:即为分子分母多项式系数，常见名称也有num，den）
2： 另外介绍一下step函数：
y=step(num,den,t)：其中num和den分别为系统传递函数描述中的分子和分母多项式系数，t为选定的仿真时间向量，一般可以由t=0:step:end等步长地产生出来。
回值y为系统在仿真时刻各个输出所组成的矩阵[y,x,t]=step(num,den)
3：或者零极点[z,p,k]信息

[b,a] = butter(n,Wn)
[b,a] = butter(n,Wn,ftype)
[z,p,k] = butter(___)
[A,B,C,D] = butter(___)
[___] = butter(___,'s')

此函数根据输出个数决定输出内容

三、zpsos函数

函数功能：求二阶部分
sos：二阶级联形式的矩阵
可以参考下网址中问题介绍了解sos矩阵：
https://www.ilovematlab.cn/thread-212392-1-1.html

[sos,g] = zp2sos(z,p,k)
[sos,g] = zp2sos(z,p,k,'order')
[sos,g] = zp2sos(z,p,k,'order','scale')
[sos,g] = zp2sos(z,p,k,'order','scale',zeroflag)
sos = zp2sos(...)

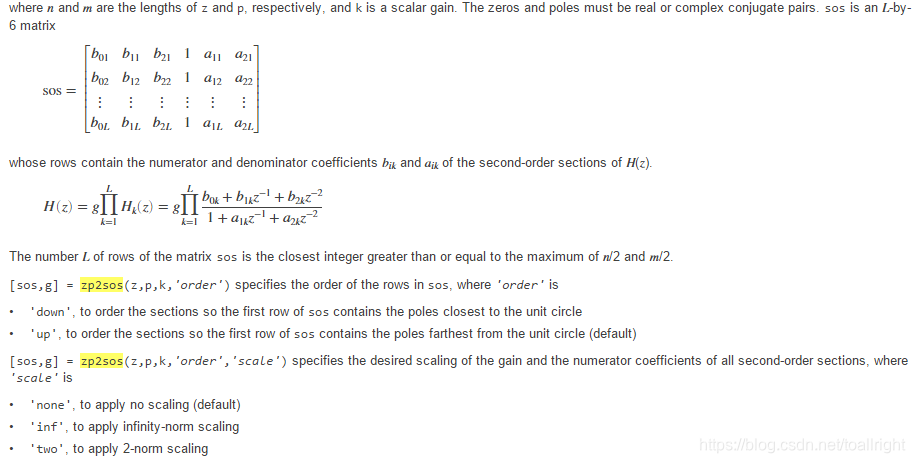

z、p、k含义如下：

sos、g含义如下：

四：freqz函数与freqs函数

可直接查看help文档了解

1：freqs

h = freqs(b,a,w)
[h,w] = freqs(b,a,n)
freqs

2：freqz函数

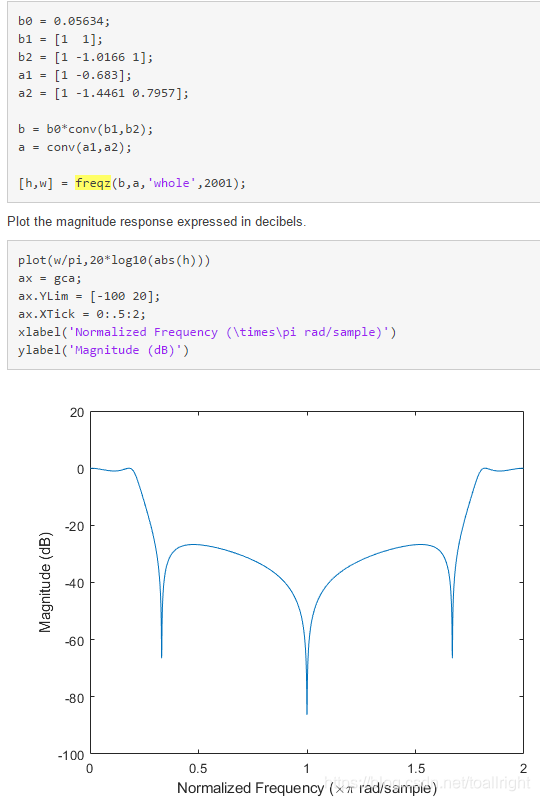

[h,w] = freqz(b,a,n)
[h,w] = freqz(sos,n)
[h,w] = freqz(d,n)
[h,w] = freqz(___,n,'whole')
[h,f] = freqz(___,n,fs)
[h,f] = freqz(___,n,'whole',fs)
h = freqz(___,w)
h = freqz(___,f,fs)
freqz(___)

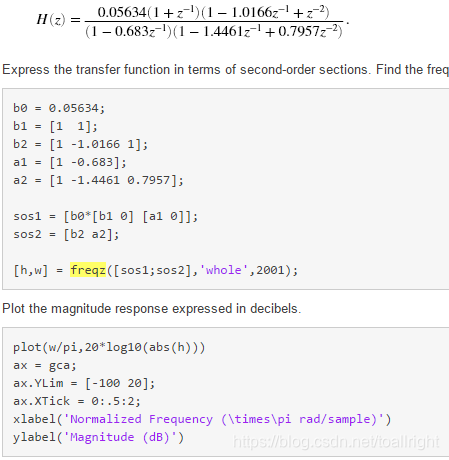

转化为sos模式画图：

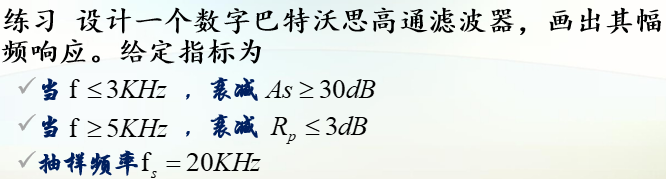

四、问题举例解决：

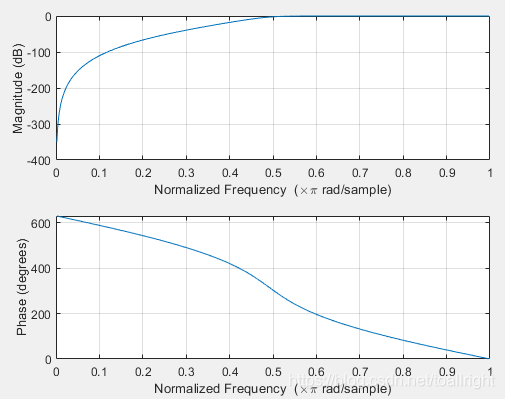

matlab代码及结果：

Wp=0.500;
Ws=0.300;
Rp=3;
Rs=30;
[N,Wn]=buttord(Wp,Ws,Rp,Rs,'s');
[z,p,k] = butter(N,Wn,'high');
sos = zp2sos(z,p,k);
freqz(sos)
