PPPoE协议分析与实践

PPPoE（Point-to-Point Protocol over Ethernet）可以称作为以太网上的PPP协议，应用在链路层。PPP（Point-to-Point Protocol）即点对点协议，通常是直连的物理链路网络上，点对点通信。而以太网是互联互通的，所以在以太网上就使用PPPoE协议来实现点对点协议。

PPPoE剖析

1. PPPoE数据包封装格式
   如下为PPP数据包的封装格式（以Telenet数据包为例）：

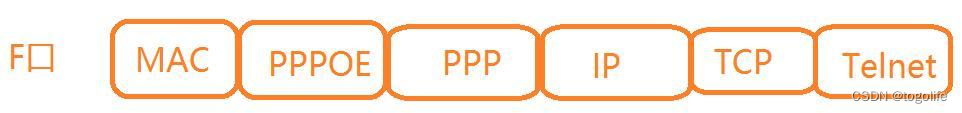

   在以太网上的格式：


   通过数据包封装格式就很清楚理解，PPPoE建立在PPP协议之上。

2. PPPoE建立连接
   PPPoE建立连接包括发现阶段与会话阶段

   • PPPoE发现阶段

     • 客户端到服务器
       PADI（PPPoE Active Discovery Initiation）。广播PADI报文，该报文中包含发送者MAC地址，查找DSL-AC（集中器）。
     • 服务器到客户端
       PADO（PPPoE Active Discovery Offer）。服务器DSL-AC使用PADI中提供的MAC地址回复PADO报文。PADO报文中包含DSL-AC的MAC地址、名称以及服务名。
     • 客户端到服务器
       PADR（PPPoE Active Discovery Request）。当客户端收到PADO报文，根据报文中提供的名称和服务，从中选择一个，发送PADR报文给DSL-AC，确认PADO报文。
     • 服务器到客户端
       PADS（PPPoE Active Discovery Session-confirmation）。确认PADR报文，并在其中携带一个会话ID。后续报文交换时使用。
     • 任何一方
       PADT（PPPoE Active Discovery Termination）。终结发现流程。

     总结：发现阶段四次握手

   • PPPoE会话阶段
     会话阶段包括LCP协商、PAP/CHAP认证、NCP协商等阶段。

     • LCP协商
       PPPoE客户端与服务端互相发送LCP Configure-Request报文进行协商，对端需响应Configure-ACK报文，否则会继续发送Configure-Request报文直到超过最大次数。LCP协商成功后建立LCP链路。
       链路建立成功后，PPPoE服务端会周期性向客户端发送LCP Echo-Request报文，客户端需响应Echo-Reply报文，作用是探测链路是否正常。
     • PAP/CHAP认证
       LCP协商完成后，进入认证阶段。
       PAP认证：两次握手，通过用户名和密码对用户认证，PPPoE服务端根据本段的用户表查询用户名密码是否正确。特别注意是：用户名和密码是明文传递的。
       CHAP认证：三次握手，先由服务端给客户端发送一个随机口令，客户端对口令进行加密后发送用户名和加密口令给服务端，服务端根据用户名查找用户表并校验加密口令。
     • NCP协商
       NCP协商用于给客户端分配网络参数，如IP地址。

     总结：会话阶段，客户端进行认证处理并与服务端协商获取网络参数。客户端机器之后就可通过创建虚拟网口如ppp0，配置默认路由规则，将本机网络请求都通过ppp0转发到服务端，通过服务端进行网络连接。
