本文详细介绍了m序列、Gold序列和Walsh序列的生成原理与性质验证，包括它们的基本概念、生成方法、相关性质如0-1分布、移位可加性和游程特性。同时，提供了MATLAB代码实现序列的生成，并通过实验验证了序列的自相关、互相关特性以及随机性评价。Gold序列通过优选的m序列对生成，具有低互相关特性，而Walsh序列是一种正交编码，用于通信系统中的信号分集。

摘要生成于 C知道，由 DeepSeek-R1 满血版支持，前往体验 >

文章目录

1.1 m序列生成

1.1.1 m序列基本原理

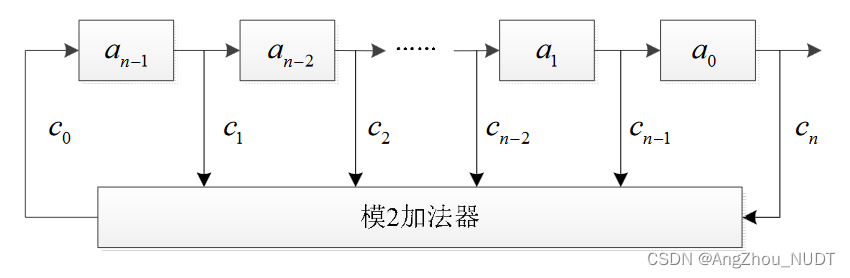

m序列结构上为线性反馈移位寄存器（Linear Feedback Shift Registers， LFSRs），如下图所示。
在这里插入图片描述
图1-1是 n 级线性反馈寄存器结构， $c_i$ 为反馈系数，1 表示连接，0 表示断开，n决定了序列的周期， $a_i$ 为移位寄存器的状态，上图产生的序列值为
${a_i} = {c_0} + {c_1}{a_{i - 1}} + {c_2}{a_{i - 2}} + \ldots + {c_0}{a_i}$
调整 $a_i$ 的状态，当产生的序列周期达到 $2^{n-1}$ 时，则为m序列。反馈系数由本原多项式得到，具体见下表所示。

阶数	周期	反馈系数	阶数	周期	反馈系数
3	7	13	7	127	203，211，217，235，277，313，325，345，367
4	15	23	8	255	435，453，537，543，545，551，703，747
5	31	45，67，75	9	511	1021，1055，1131，1157，1167，1175
6	63	103，147，155	10	1023	2011，2033，2157，2443，2745，3471

m序列具有以下性质。
① 0-1 分布特性。m序列中“1”的个数为 $2^{n-1}$ ，“ 0 ”的个数为 $2^{n-1}-1$ ，这是码的平衡性。
②移位可加性。m序列循环移位后和其本身进行模2加运算，所得结果仍是m序列。
③游程特性。m序列一个周期内有 $2^{n-1}$ 个元素游程，其中码元“0”的游程和“1”的游程相同，各占一半。

1.1.2 实验：m序列生成及性质验证

① n = 7 反馈系数 [0 0 0 0 1 1]
在这里插入图片描述

图 1-2 (a) m序列 ( n = 7) ；(b)游程；©自相关特性

② n = 8 反馈系数 [0 0 0 0 0 1 1]
在这里插入图片描述

在这里插入图片描述
图 1 3 (a) m序列 ( n = 7) ；(b)游程；(c)自相关特性
图 1-3 (a) m序列 ( n = 7) ；(b)游程；©自相关特性

1.2 Gold序列生成

1.2.1 Gold序列基本原理

m序列缺点：数量有限。对于由两个n阶本源多项式生成的m序列a和b，如果它们的互相关函数的绝对值的最大值满足公式所示的关系，则m序列a和b构成优选对。
$|R_{a,b}(\tau)|_{\rm{max}} = \left \{ \begin{array} {l} 2^{\frac{n+1}{2}+1},{n = {\rm{odds}}}\\ 2^{\frac{n+2}{2}+1},{n = {\rm{evens}}}\\ \end{array} \right.$

阶数	长度	序列a反馈系数	序列b反馈系数
3	7	[1 0 1 1]	[1 0 0 1]
5	31	[1 0 0 1 0]	[1 1 0 1 1]
6	63	[1 0 0 0 0 1]	[1 1 0 0 1 1]
7	127	[1 0 0 0 1 0 0]	[1 0 0 0 1 1 1]
9	511	[1 0 0 0 0 1 0 0 0]	[1 0 0 1 0 1 1 0 0]
10	1023	[1 0 0 0 0 0 0 1 0 0]	[1 0 1 0 0 0 0 1 1 0]
11	2047	[1 0 0 0 0 0 0 0 1 0]	[1 0 0 1 0 0 1 0 1 0

Gold序列是由2个码长相等、码时钟速率相同的m序列优选对模二加和构成的，每改变2个m序列相对位移就可以得到一个新的Gold序列。对于n阶本原多项式生成的m序列优选对，周期为 $2^{n-1}$ 。固定1个m序列，对另一个m序列循环移位，因此有 $2^{n}-1$ 个组合，加上原来的2个m序列，因此可以得到 $2^{n}+1$ 个Gold序列。

1.2.2 实验：Gold序列生成及性质验证

① m序列优选对
在这里插入图片描述
图 1-4 n = 3 (a) 序列a；(b)序列b；© 互相关

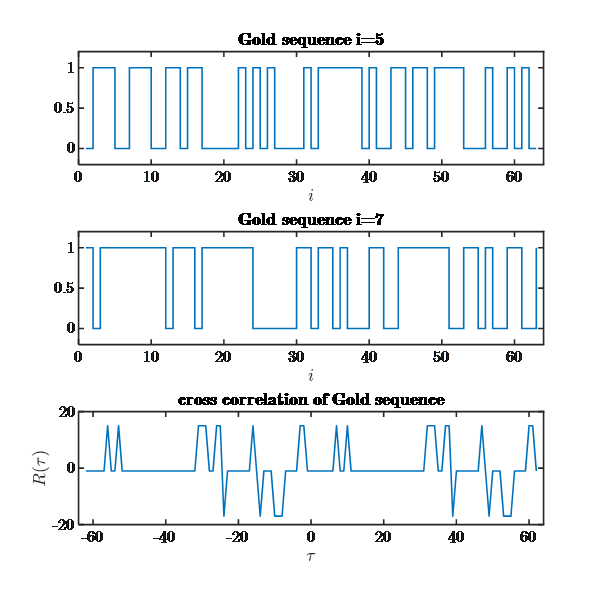

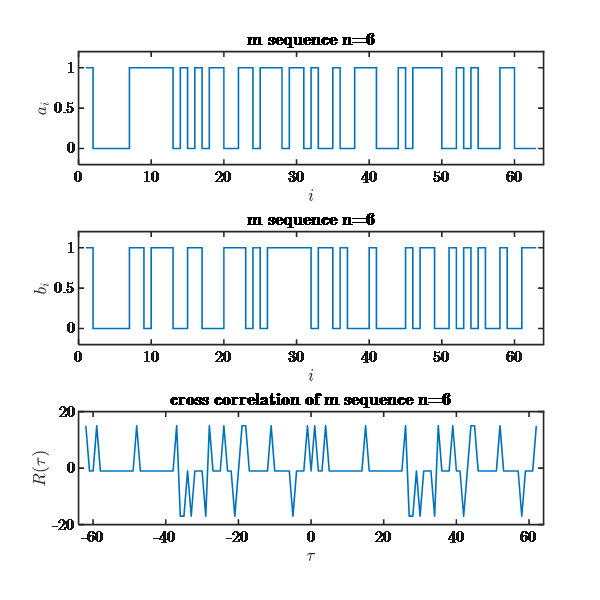

图 1-5 n = 6 (a) 序列a；(b)序列b；© 互相关
② Gold序列生成
以n=6的2个m序列优选对，生成Gold序列，长度为63，Gold序列个数为65。固定序列1，对序列2进行循环移位。选第5个和第7个Gold序列，时域及互相关如下图所示。
在这里插入图片描述
图 1-6 n = 6 (a) 第5条Gold序列；(b) 第7条Gold序列；© 互相关

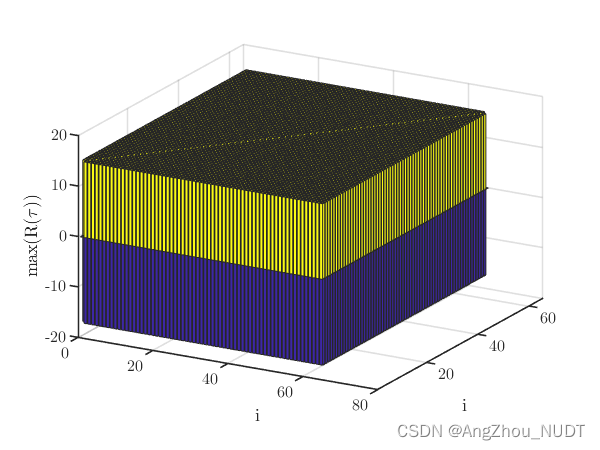

图 1-7 Gold序列互相关函数最大值及最小值
进一步，计算65条Gold序列两两之间的互相关最大值和最小值，存入一个65*65的矩阵，得到3维柱状图如图所示，互相关最大值取值均为15，最小值为-17（个别为 -1），说明得到Gold序列互相关有三值特性。

③ Gold序列随机性评价与平衡Gold序列优选
虽然Gold序列可以由2条m序列生成 $2^n+1$ 条序列，但并非每一条序列的随机性都很好。根据m序列的性质，满足平衡性和游程性，如下图所示。第1条Gold序列即为m序列a本身，第3条序列由m序列a与循环右移1位的m序列b模加得到，其0、1比特不平衡且游程不满足理想游程。因此，需要进行平衡Gold序列的优选。
在这里插入图片描述

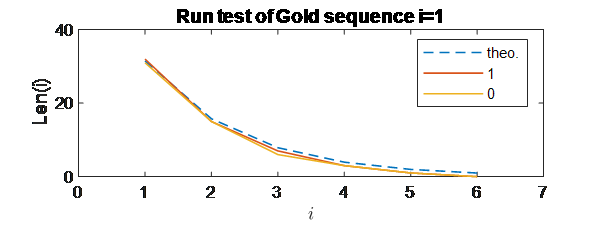

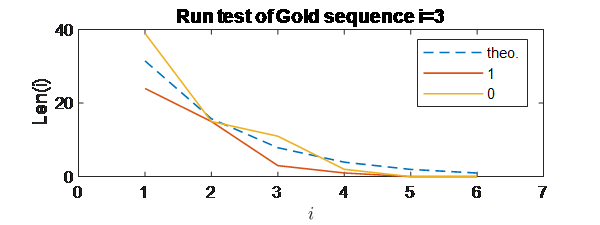

图 1-8 第1条Gold序列与第3条Gold序列游程

1.3 Walsh序列生成

1.3.1 Walsh序列基本原理

正交编码定义：编码C中的任意两个不同码字为 $({x_1},{x_2}, \ldots ,{x_n})$ ， $({y_1},{y_2}, \ldots ,{y_n})$ ，其中 ${x_i},{y_i} \in \{ \pm 1\}$ ，定义互相关系数为
${\rho _{xy}} = \frac{1}{n}\sum\limits_i^n {{x_i}} {y_i}$
如果C为正交编码，则任意码字 $\in C(x \ne y)$ ，有 ${\rho _{xy}} = 0$ 。
Walsh序列是一类常用的正交编码，通过Hadamard矩阵递推进行构造。递推过程如下：
2阶Hadamard矩阵
${{\bf{H}}_2} = \begin{bmatrix} 1 & 1 \\ 1 & { - 1} \\ \end{bmatrix}$
第 $2^N$ 阶Hadamard矩阵
${{\bf{H}}_{2^N}} = \begin{bmatrix} {{\bf{H}}_{2^{N-1}}} & {{\bf{H}}_{2^{N-1}}} \\ {{\bf{H}}_{2^{N-1}}} & {-{{\bf{H}}_{2^{N-1}}}} \\ \end{bmatrix}$
第 $2^N$ 阶的Walsh序列为第i行序列。

1.3.2 实验：Walsh序列生成及性质验证

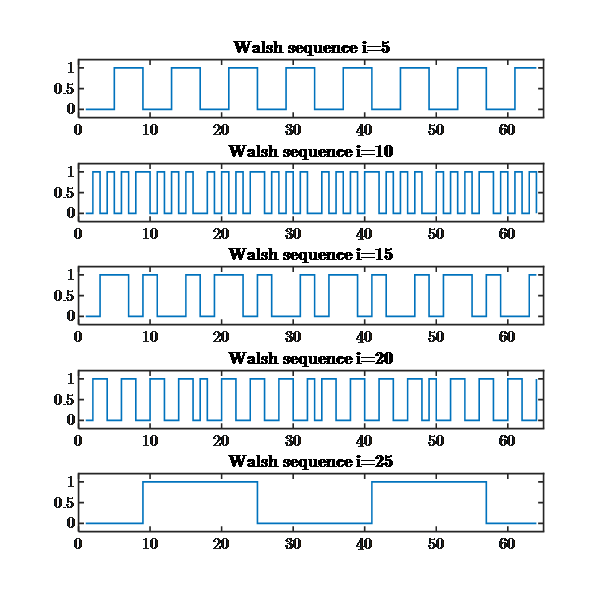

图 1-9 6阶Walsh序列时域
在这里插入图片描述

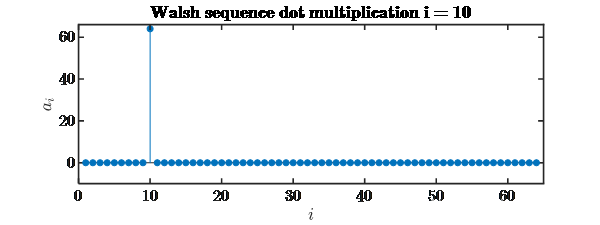

图 1-10 Walsh序列（i=10）与其他序列点积结果

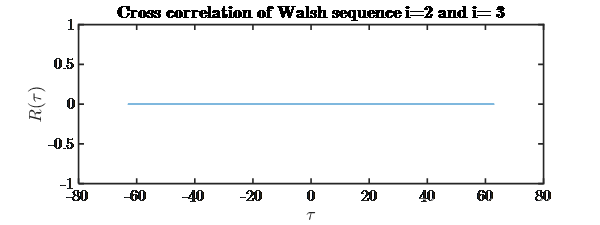

图 1-11 Walsh序列（i=2\3）互相关结果

1.4 相关代码

1.4.1 m序列

clear;close all;
Coef = {'13','23','45','103','203','435','1021','2011','4005','10123','20033'}; % 8进制反馈系数 n = 3:14
nInput = 4;
n = nInput - 1;
fx = (de2bi(base2dec(Coef(n-2),8),n+1,2)); %8进制反馈系数转2进制序列
fx = fliplr(fx(1:end-1));
N = 2^(n)-1;                        %m序列长度
reg = [zeros(1,n-1) 1];             %移位寄存器初始状态
mseq = zeros(N,1);                  %初始化序列
mseq(1)= reg(n);
for i = 2:N
    regTemp = zeros(1,n);
    regTemp(1)= mod(sum(fx.*reg),2);%模加
    for j = 2:n
        regTemp(j)= reg(j-1);       %移位更新
    end
    reg = regTemp;                  %移位后的寄存器
    mseq(i) = reg(n);               %新的寄存器输出
end

% 时域序列
figure;set(gcf,'Color','w','Position',[400 300 400 150]);
stairs(mseq,'-','LineWidth',0.8); title(['m sequence n=',num2str(n+1)]);
xlim([0,N+1]);ylim([-0.2 1.2]);
xlabel('$i$','Interpreter','latex');ylabel('$a_i$','Interpreter','latex');

% 平衡性
Num1 = length(find(mseq == 1));
Num0 = length(find(mseq == 0));

% 游程
Posi = find(mseq == 1);
Pos1DifNum(1) = length(Posi);
for i = 2:n
    PosiDif = diff(Posi);
    PosiDifN1 = find(PosiDif~=1);
    Pos1DifNum(i) = length(PosiDifN1);
    Posi = PosiDifN1;
end
Posi = find(mseq == 0);
Pos0DifNum(1) = length(Posi);
for i = 2:n
    PosiDif = diff(Posi);
    PosiDifN0 = find(PosiDif~=1);
    Pos0DifNum(i) = length(PosiDifN0);
    Posi = PosiDifN0;
end

benchmark = 2.^(-(1:n))*N;
figure;set(gcf,'Color','w','Position',[400 300 400 150]);
plot(1:n,benchmark,'--','LineWidth',0.8); hold on;
plot(1:n,Pos1DifNum,'-','LineWidth',0.8); hold on;
plot(1:n,Pos0DifNum,'-','LineWidth',0.8); hold off;
legend('theo.','1','0');
title(['Run test of m sequence n=',num2str(n+1)]);
xlim([0,n+1]);
xlabel('$i$','Interpreter','latex');ylabel('Len(i)');
% 自相关特性
mseq = 2*mseq - 1;
[xc,lags] = periodic_corr(mseq,mseq);
figure;set(gcf,'Color','w','Position',[400 300 400 150]);
plot(lags,xc,'LineWidth',0.6);
title(['auto correlation of m sequence n=',num2str(n+1)]);
xlabel('$\tau$','Interpreter','latex');ylabel('$R(\tau)$','Interpreter','latex');

function [r,lags] = periodic_corr(x,y)
% returns the periodic cross-correlation or autocorrelation of two discrete-time sequences.
% Rxy(m) = sum(i) x(i)Y((i+m) mod L)
% x input array
% y input array
% r periodic cross-correlation or autocorrelation
% lags Lag indices
if size(x,2) == 1 && ~isscalar(x)
    x = x';
end
if size(y,2) == 1 && ~isscalar(y)
    y = y';
end
if size(x,2)~=size(y,2)
    error(message('x y dimension mismatch'));
end
L = size(x,2);
r = zeros(1,2*L-1);
for m = 1:L
    if m == 1
        r(L) = x*y'/L;
    else
        r(L+m-1) = x*y'/L;
        r(m-1) = x*y'/L;
    end
    y = circshift(y,-1);
end
lags = -(L-1):L-1;
end

1.4.2 Gold序列

clear;close all;
%产生m序列优选对
CoefaSet = [11,0,18,33]; % m序列优选对系数 % 10进制反馈系数 n = 3:6
CoefbSet = [9,0,27,51];
nInput = 6; % 阶数输入
N = 2^nInput -1;
mseq1=mSeqGen(nInput,CoefaSet(nInput-2)); % 序列a
mseq2=mSeqGen(nInput,CoefbSet(nInput-2)); % 序列b

figure;set(gcf,'Color','w','Position',[400 300 400 400]);
subplot(311);
stairs(mseq1,'-','LineWidth',0.8); title(['m sequence n=',num2str(nInput)]);
xlim([0,N+1]);ylim([-0.2 1.2]);
xlabel('$i$','Interpreter','latex');ylabel('$a_i$','Interpreter','latex');
subplot(312);
stairs(mseq2,'-','LineWidth',0.8); title(['m sequence n=',num2str(nInput)]);
xlim([0,N+1]);ylim([-0.2 1.2]);
xlabel('$i$','Interpreter','latex');ylabel('$b_i$','Interpreter','latex');
mseq1Bi = 2*mseq1 - 1; % BiPolor
mseq2Bi = 2*mseq2 - 1;
[xc,lags] = periodic_corr(mseq1Bi,mseq2Bi); % 互相关
subplot(313);
plot(lags,xc*N,'LineWidth',0.8);
xlim([-N-1,N+1]);
title(['cross correlation of m sequence n=',num2str(nInput)]);
xlabel('$\tau$','Interpreter','latex');ylabel('$R(\tau)$','Interpreter','latex');

%% 产生Gold序列
GoldMatrix = zeros(N+2,N);
GoldMatrix(1,:) =  mseq1;
GoldMatrix(2,:) =  mseq2;
for i = 1:N
    GoldMatrix(i+2,:)=xor(mseq1,circshift(mseq2,i));% 循环移位序列b
end

% 互相关评价
GoldMatrixBi = 2*GoldMatrix-1; % BiPolor
GoldCrossMaxMat = zeros(N+2,N+2);
GoldCrossMinMat = zeros(N+2,N+2);
for i = 1:N+2
    for j = i+1:N+2
    [xc,~] = periodic_corr(GoldMatrixBi(i,:),GoldMatrixBi(j,:));
    GoldCrossMaxMat(i,j) = max(xc)*N;
    GoldCrossMinMat(i,j) = min(xc)*N;
    end
end
GoldCrossMaxMat = GoldCrossMaxMat + GoldCrossMaxMat';
GoldCrossMinMat = GoldCrossMinMat + GoldCrossMinMat';

TestSeq1 = GoldMatrix(3,:);
TestSeq2 = GoldMatrix(13,:);
[xc,lags] = periodic_corr(2*TestSeq1-1,2*TestSeq2-1);

figure;set(gcf,'Color','w','Position',[400 300 400 400]);
subplot(311);
stairs(TestSeq1,'-','LineWidth',0.8); title(['Gold sequence i=',num2str(5)]);
xlim([0,N+1]);ylim([-0.2 1.2]);
xlabel('$i$','Interpreter','latex');
subplot(312);
stairs(TestSeq2,'-','LineWidth',0.8); title(['Gold sequence i=',num2str(7)]);
xlim([0,N+1]);ylim([-0.2 1.2]);
xlabel('$i$','Interpreter','latex');
subplot(313);
plot(lags,xc*N,'LineWidth',0.8);
xlim([-N-1,N+1]);
title('cross correlation of Gold sequence');
xlabel('$\tau$','Interpreter','latex');ylabel('$R(\tau)$','Interpreter','latex');

figure;set(gcf,'Color','w','Position',[400 300 400 300]);
barfig = bar3(GoldCrossMaxMat);
for n=1:numel(barfig)
   cdata=get(barfig(n),'zdata');
   cdata=repmat(max(cdata,[],2),1,4);
   set(barfig(n),'cdata',cdata,'facecolor','flat')
end
hold on;
barfig = bar3(GoldCrossMinMat);
for n=1:numel(barfig)
   cdata=get(barfig(n),'zdata');
   cdata=repmat(max(cdata,[],2),1,4);
   set(barfig(n),'cdata',cdata,'facecolor','flat')
end
hold off;
xlabel('i');ylabel('i');zlabel('$\rm{max}(R(\tau))$','Interpreter','latex');

%% 平衡性评价
n = nInput;
index = 3;
mseq =  GoldMatrix(index,:);
Posi = find(mseq == 1);
Pos1DifNum(1) = length(Posi);
for i = 2:n
    PosiDif = diff(Posi);
    PosiDifN1 = find(PosiDif~=1);
    Pos1DifNum(i) = length(PosiDifN1);
    Posi = PosiDifN1;
end

Posi = find(mseq == 0);
Pos0DifNum(1) = length(Posi);
for i = 2:n
    PosiDif = diff(Posi);
    PosiDifN0 = find(PosiDif~=1);
    Pos0DifNum(i) = length(PosiDifN0);
    Posi = PosiDifN0;
end

benchmark = 2.^(-(1:n))*N;
figure;set(gcf,'Color','w','Position',[400 300 400 150]);
plot(1:n,benchmark,'--','LineWidth',0.8); hold on;
plot(1:n,Pos1DifNum,'-','LineWidth',0.8); hold on;
plot(1:n,Pos0DifNum,'-','LineWidth',0.8); hold off;
legend('theo.','1','0');
title(['Run test of Gold sequence i=',num2str(index)]);
xlim([0,n+1]);
xlabel('$i$','Interpreter','latex');ylabel('Len(i)');

%% m序列生成
function mseq = mSeqGen(nInput,Coef)
fx = int2bit(Coef,nInput+1)'; %8进制反馈系数转2进制序列
fx = (fx(2:end));
n = nInput;
N = 2^(n)-1;                        %m序列长度
reg = [zeros(1,n-1) 1];             %移位寄存器初始状态
mseq = zeros(N,1);                  %初始化序列
mseq(1)= reg(n);
for i = 2:N
    regTemp = zeros(1,n);
    regTemp(1)= mod(sum(fx.*reg),2);%模加
    for j = 2:n
        regTemp(j)= reg(j-1);       %移位更新
    end
    reg = regTemp;                  %移位后的寄存器
    mseq(i) = reg(n);               %新的寄存器输出
end
end

1.4.3 Walsh序列生成

%% Walsh序列生成
clear;close all;
H1 = 0;   % H1 矩阵
m = 6;    % 阶数
N = 2^m;  % 长度
Hi = H1;
for i = 1:m
    Hi1 = [Hi,Hi;Hi,~Hi]; % 迭代
    Hi = Hi1;
end

% 时域序列
figure;set(gcf,'Color','w','Position',[400 300 400 400]);
for i = 1:5
    subplot(5,1,i);
    index = 5*i;
    stairs( Hi1(index,:),'-','LineWidth',0.8);
    xlim([0,N+1]);ylim([-0.2 1.2]);
    title(['Walsh sequence i=',num2str(index)]);
end

% 点积
WHNBi = -1*(2*Hi1 - 1);
DotMul = zeros(1,N);
for i = 2:N
    DotMul(i) = WHNBi(10,:)*WHNBi(i,:)';
end

figure;set(gcf,'Color','w','Position',[400 300 400 150]);
stem(DotMul,'filled','MarkerSize',3); title('Walsh sequence dot multiplication i = 10');
xlim([0,N+1]);
ylim([-10 N+2]);
xlabel('$i$','Interpreter','latex');ylabel('$a_i$','Interpreter','latex');

% 互相关
[xc,lags] = periodic_corr(WHNBi(2,:),WHNBi(3,:));
figure;set(gcf,'Color','w','Position',[400 300 400 150]);
plot(lags,xc,'LineWidth',0.6);
title(['Cross correlation of Walsh sequence i=2 and i= 3']);
xlabel('$\tau$','Interpreter','latex');ylabel('$R(\tau)$','Interpreter','latex');
