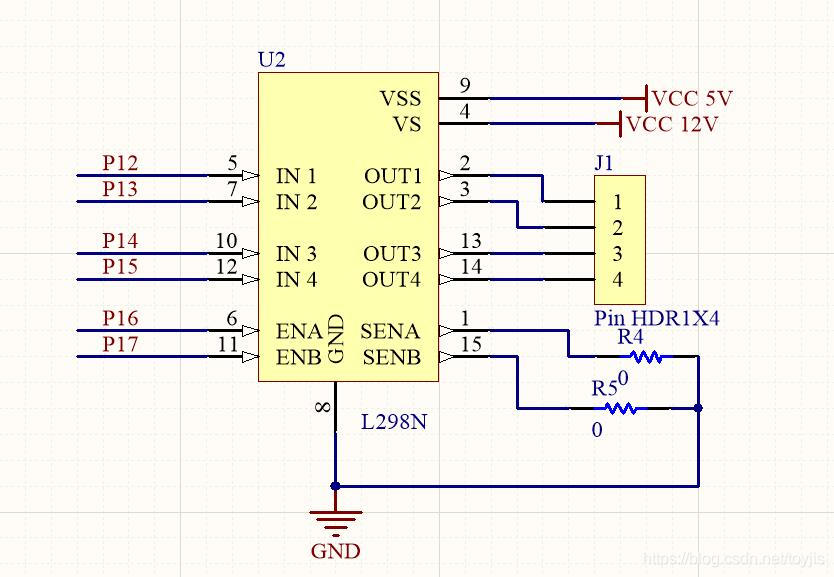

在使用L298N芯片驱动舵机的原理图设计中，遇到ERROR:GND contains Output Pin and Power Pin objects和ERROR:Net GND countains multiple Output Pins。错误源于未正确处理SENA,SENB引脚。解决方案是使用0欧电阻连接，而不是直接接地，这样既能满足设计要求，也能避免ERC错误。0欧电阻在电路设计中还具有调试、跳线、保险丝、布线、单点接地、电容电感和替代缺失元件等多种作用。" 107041894,7601299,Struts2 S2-053 远程代码执行漏洞详解,"['Web安全', 'Struts框架', '漏洞利用', '代码审计', '安全更新']

摘要由CSDN通过智能技术生成

Altium designer ERROR系列：
ERROR:GND contains Output Pin and Power Pin objects
ERROR:Net GND countains multiple Output Pins
——浅论0欧电阻用处

在画一块L298N芯片驱动舵机电路时，原理图编译出现了以下两个error：
（1）、GND contains Output Pin and Power Pin objects.
（2）、Net GND countains multiple Output Pins.
如下图所示：查了很多的CSDN文章后，很多博主表示忽视ERC检查或者改芯片，但显然这是一种鸵鸟行为，而且也没有说出为什么。
所以我决定解决一下这个雷坑。
原理图编译错误

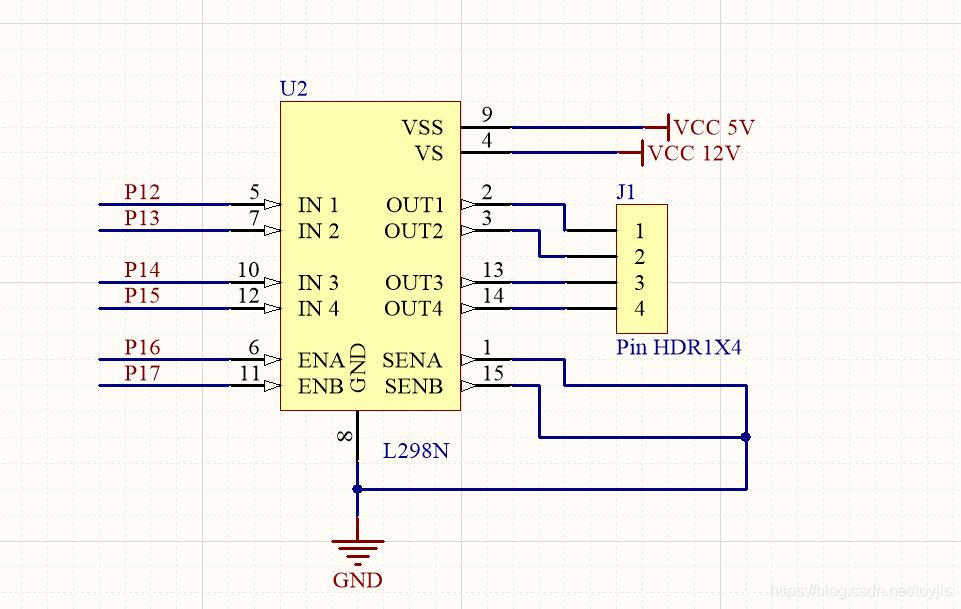

原理图是用的L298N来驱动舵机，如下如所示，在L289N中，IN1→IN4分别接单片机的I/O口（此处使用了51单片机的P1.2→P1.5），是芯片的逻辑输入。ENA,ENB是两个PWM使能端，用来使用PWM来调节转速。OUT1→OUT4为输出，此处接了一个四针排针，使用杜邦线连接舵机。VSS,VS分别为供电。SENA,SENB为此处错误点，其作用为接入电流传感信号。我们在这次用不着这两个引脚，所以选择接地，也就形成了这个error.
