AD教程系列 | 5 - 绘制原理图

经过前面的库文件设计指引后，从本篇文章开始介绍如何设计电路板，如果有现成的库文件，可以从本篇文章开始学习。

0 - 放置器件

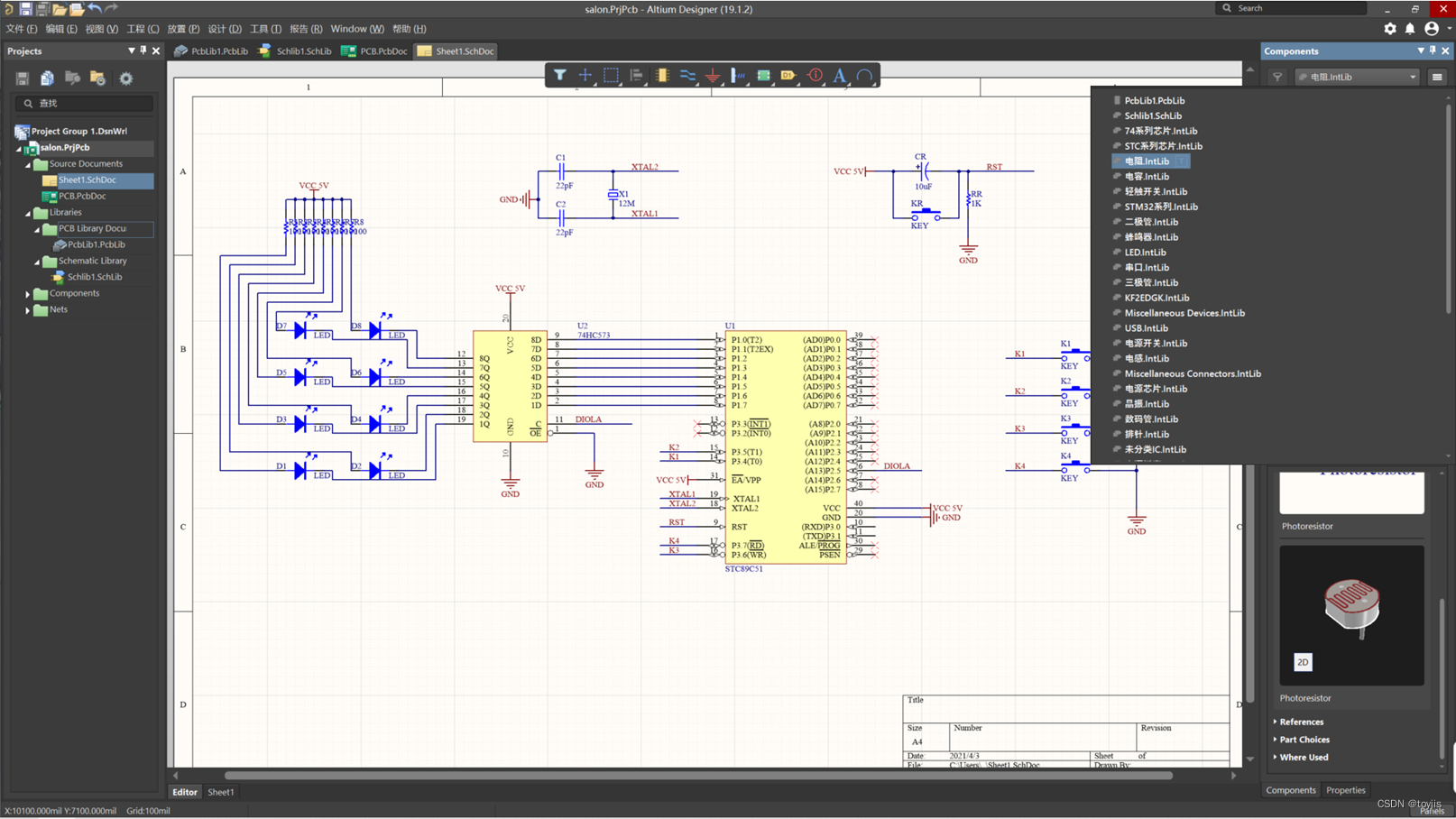

第一步，在右侧的器件栏中选择需要的器件，按住拖动到原理图中。在器件栏点击器件选定后，可以下滑选择合适的封装。
如果右侧没有库文件窗口，可以参考文章：AD教程系列 | 0-认识Altium Designer:汉化和新建项目的第二部分；如果右侧没有合适的库文件，可以参考文章：AD教程系列 | 4 - 创建集成库文件第二部分。

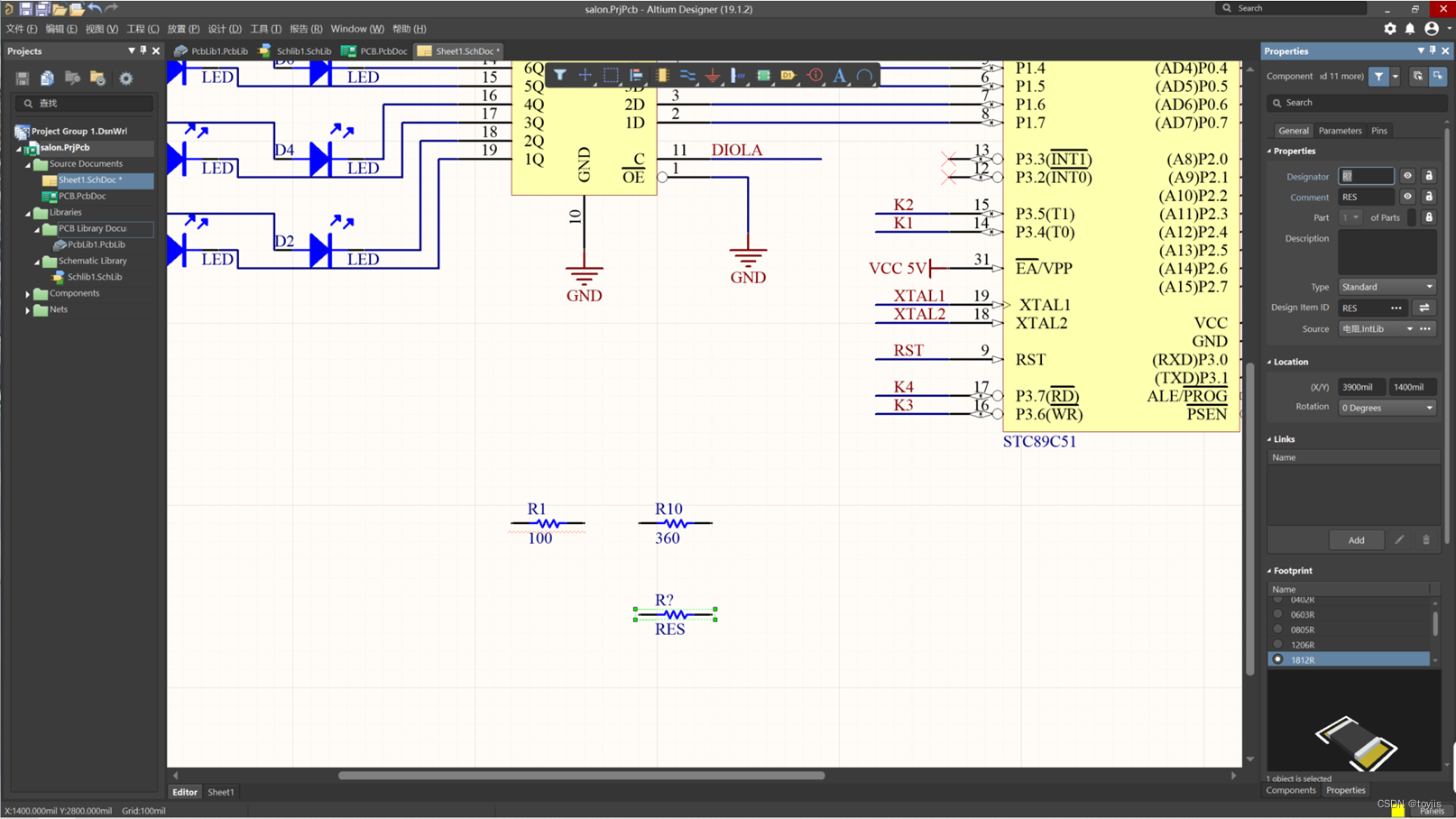

第二步，器件放置在原理图上后，如果出现下图的带红线器件，说明此器件存在错误，常见错误有：重名，双击器件，可以修改designator，comment等信息。

1 - 连接电气关系

第一步，连线

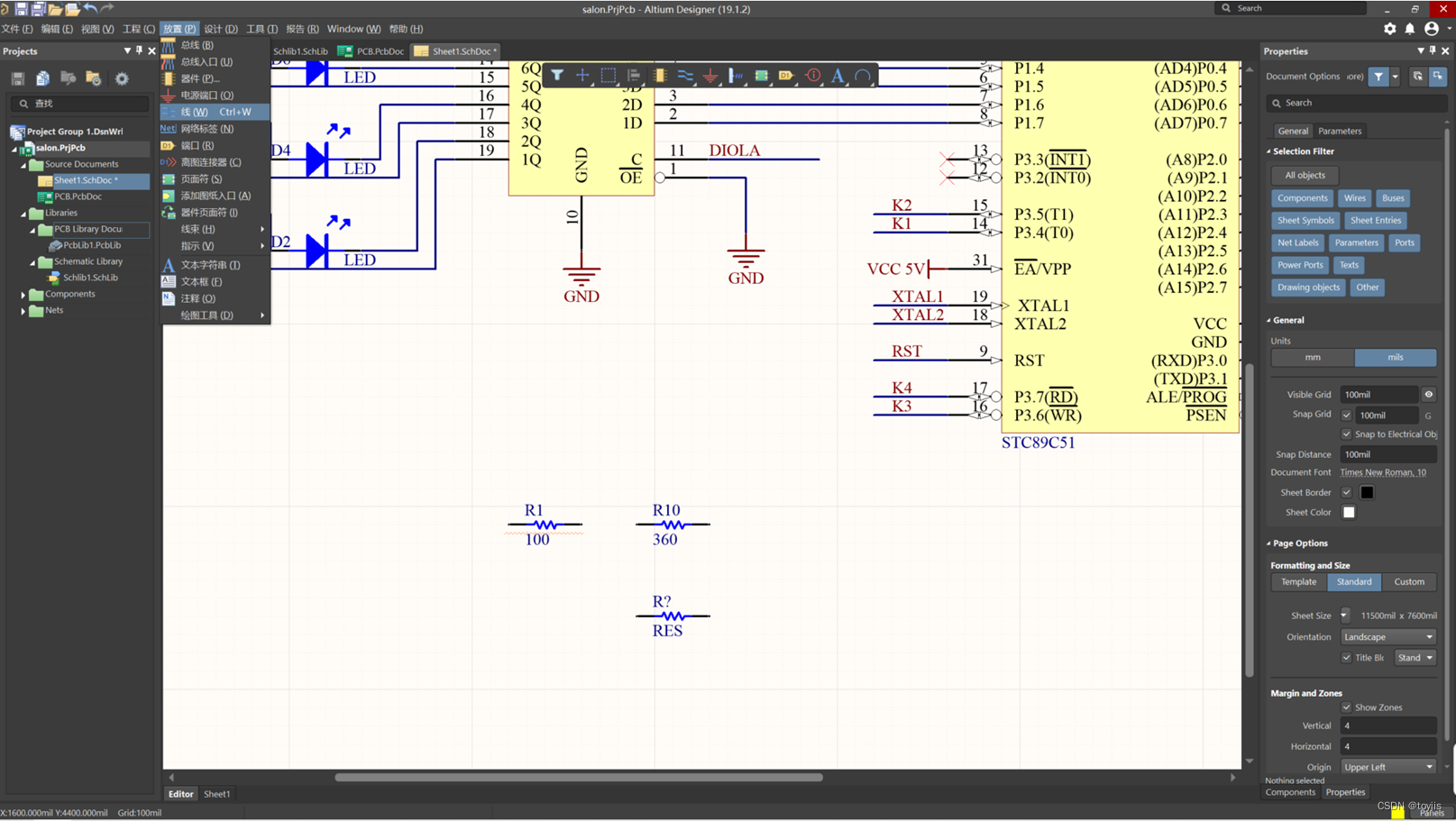

开始方法：点击“放置-连线”激活指令，或者在快速工具栏选择。
结束方法：连接到另一个器件引脚；或者双击结束指令

第二步，放置网络标签
方法：“放置-网络标签”，网络标签用来连接断开的走线，可以让原理图更加美观，标记有意义的网络名称。要注意网络标签需要放置在走线上。

第三步，放置电源和地
方法：“放置-电源端口”，或者快速工具栏
一般来说电源原理图在上方，地在下方

2 - 总线、多合一器件、No ERC

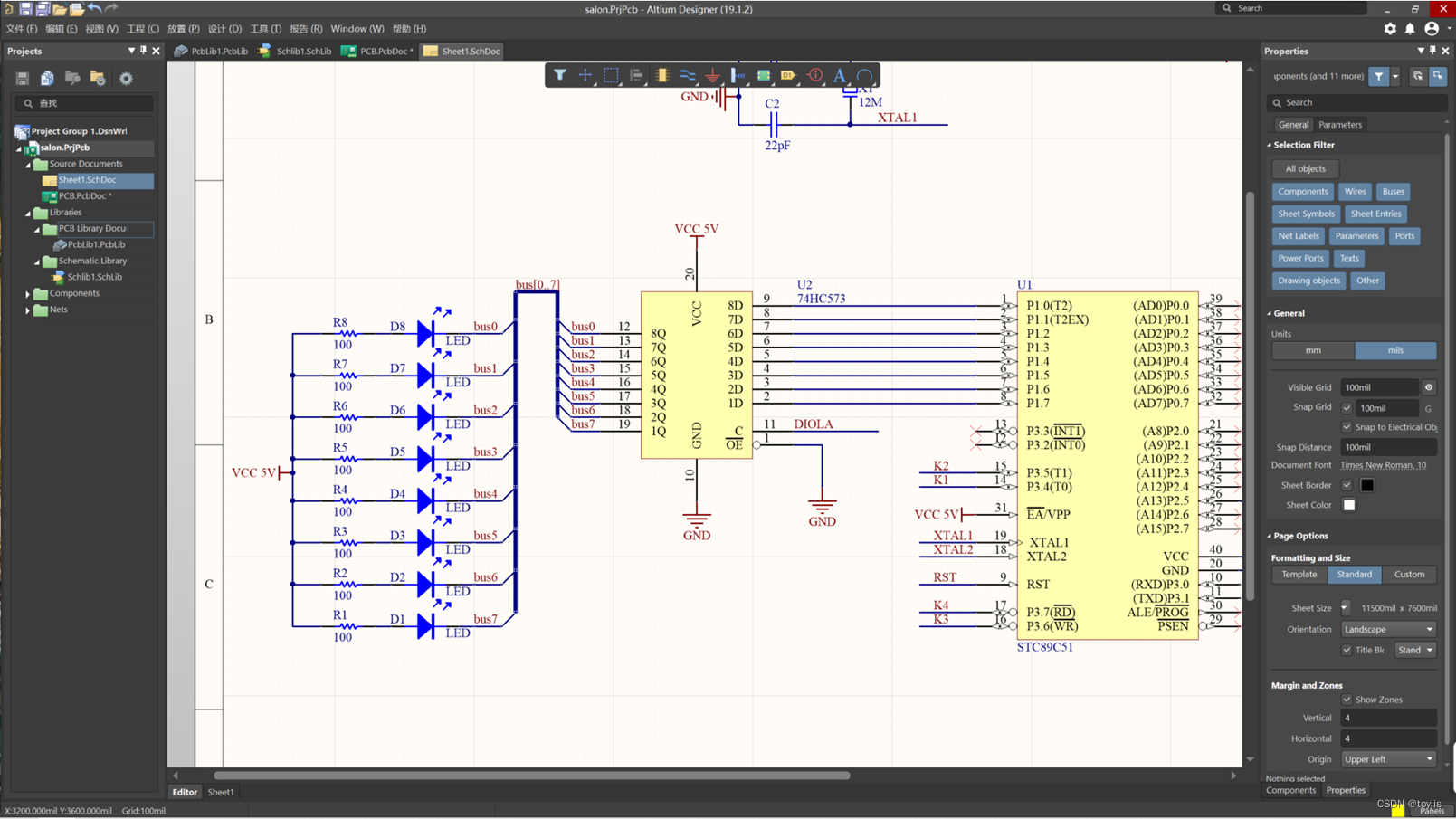

总线：对于较为杂乱，且单调的重复走线，可以放置总线代替。
方法：“放置-总线”；“放置-总线入口”
在连接完成后，注意使用网络标签区分。 常见错误：总线连接引脚，未放置总线网络标签

多合一器件：为了表示方便清晰，常有集成库将一个器件拆分成多个部分

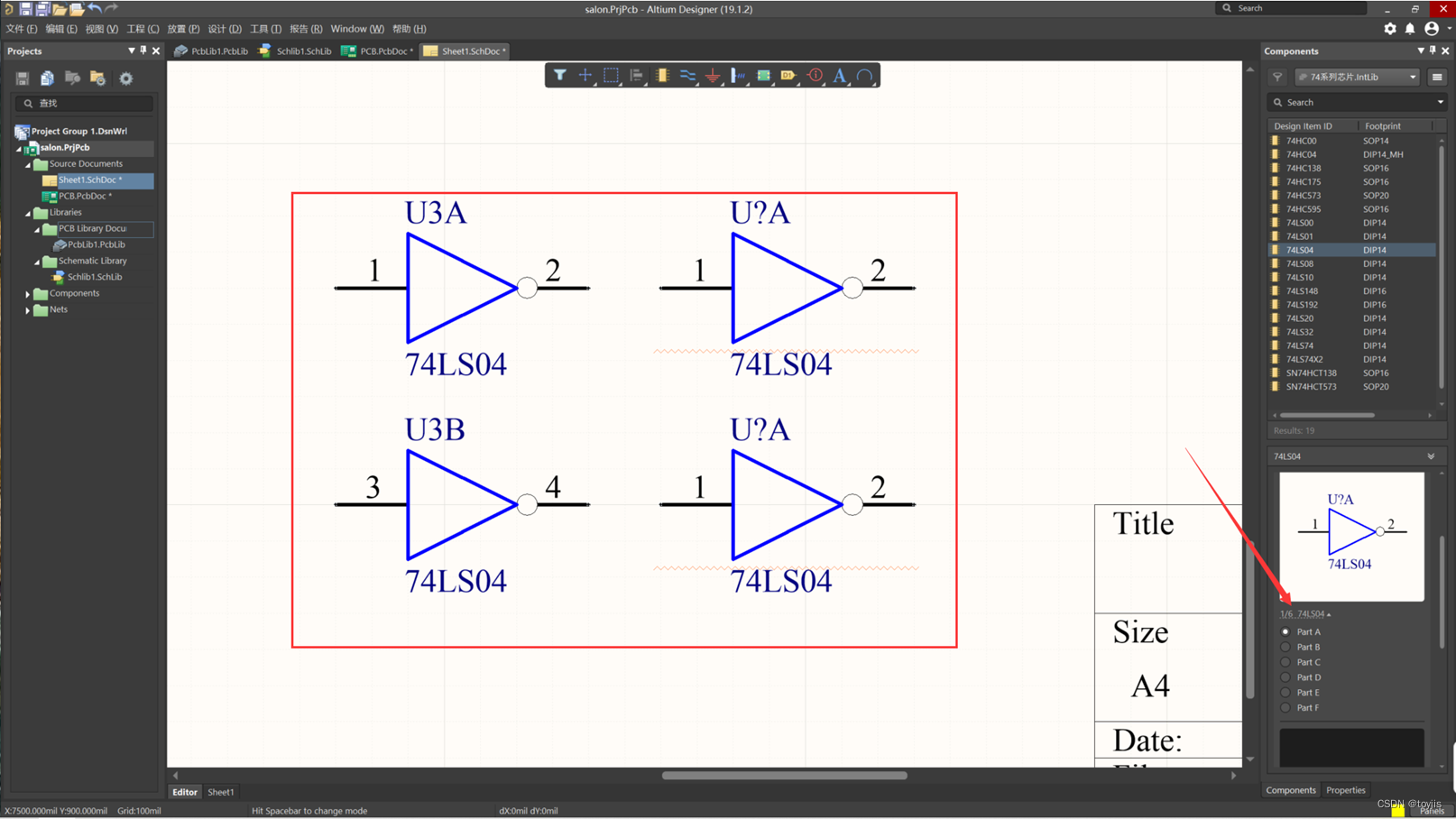

对于这种器件要注意：1、必须器件标号一致，否则就是多个芯片；2、不能重名

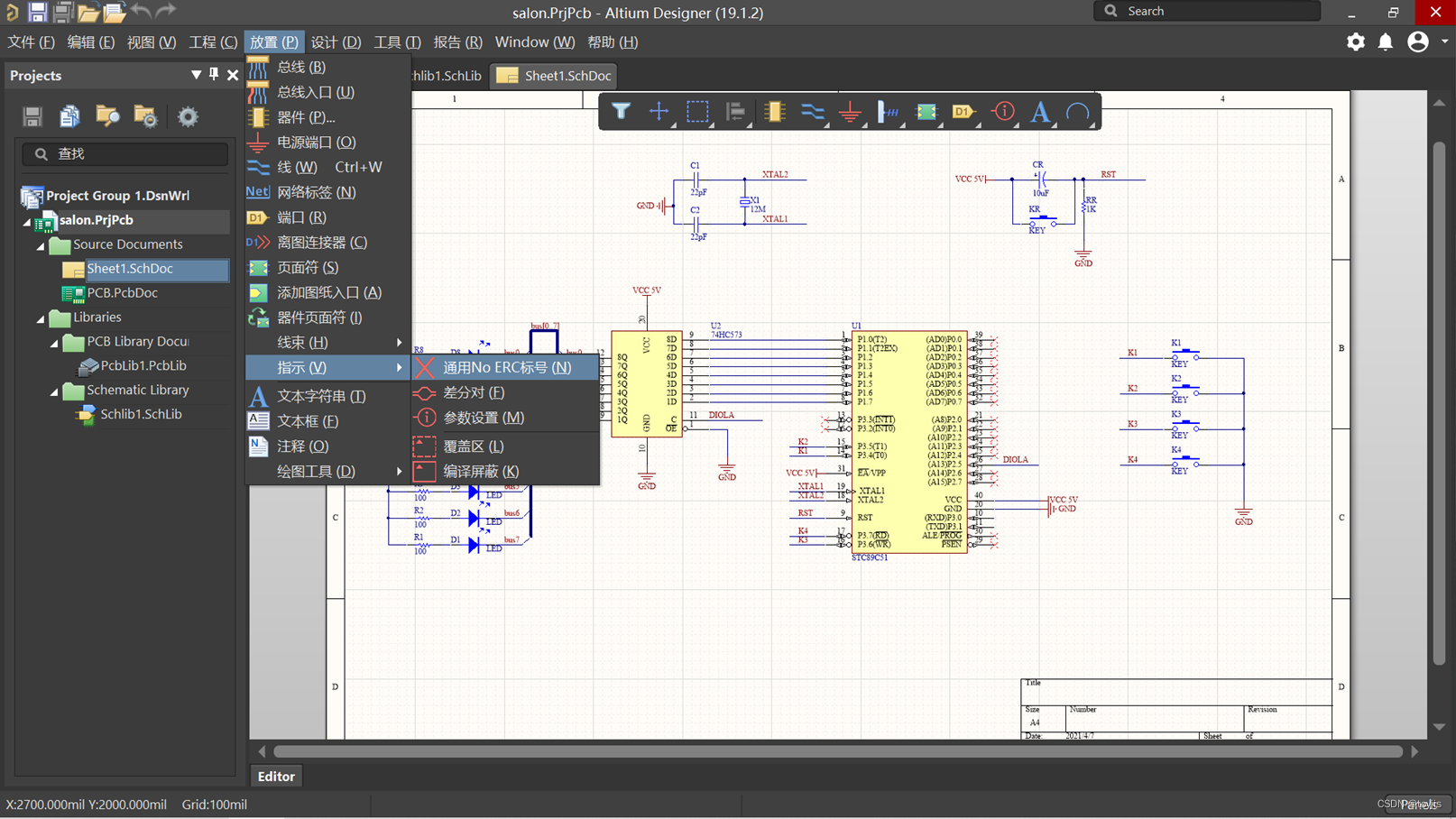

No ERC：对于不使用的引脚，可以使用No ERC标号防止因为引脚悬空报错。

3- 编译原理图

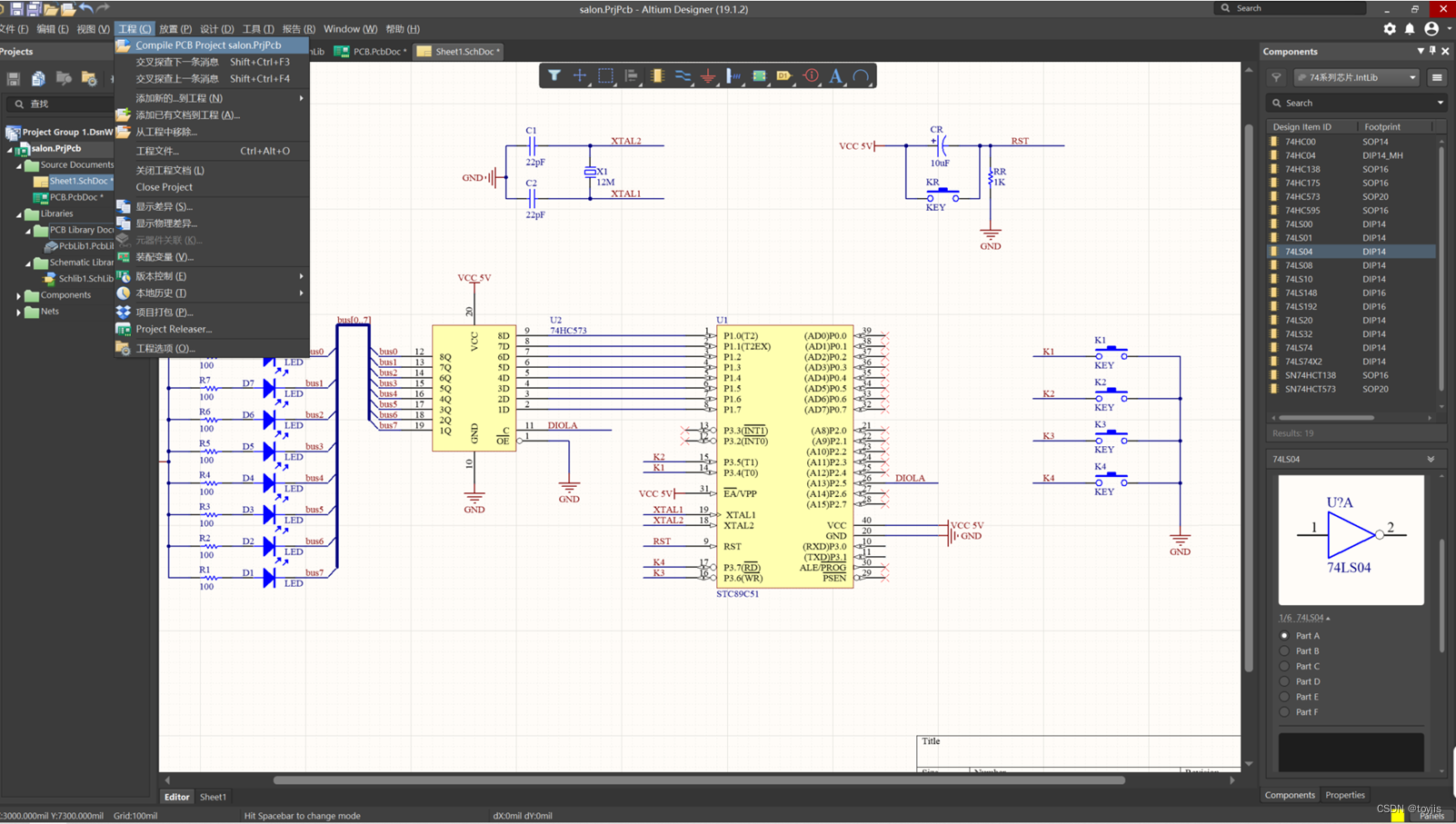

完成原理图后，第一件事就是编译，点击：“工程-Compile”。

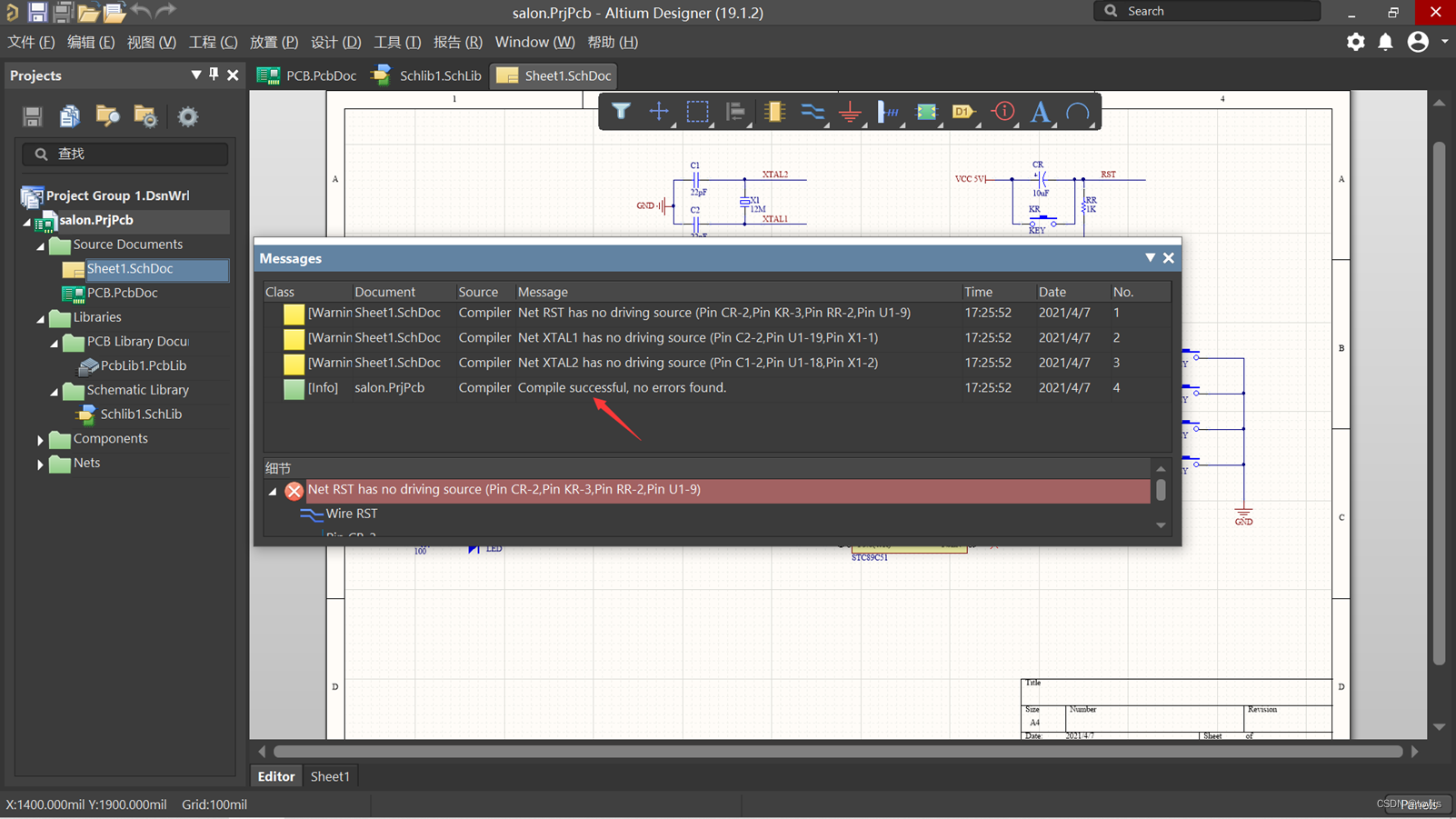

编译完成后会弹出“Messages“。 Error需要解决，部分Warning是引脚问题可以不考虑，下图的warning可以参看文章：AD原理图编译WARNING：Net XXX has no driving source

4 - 原理图转PCB

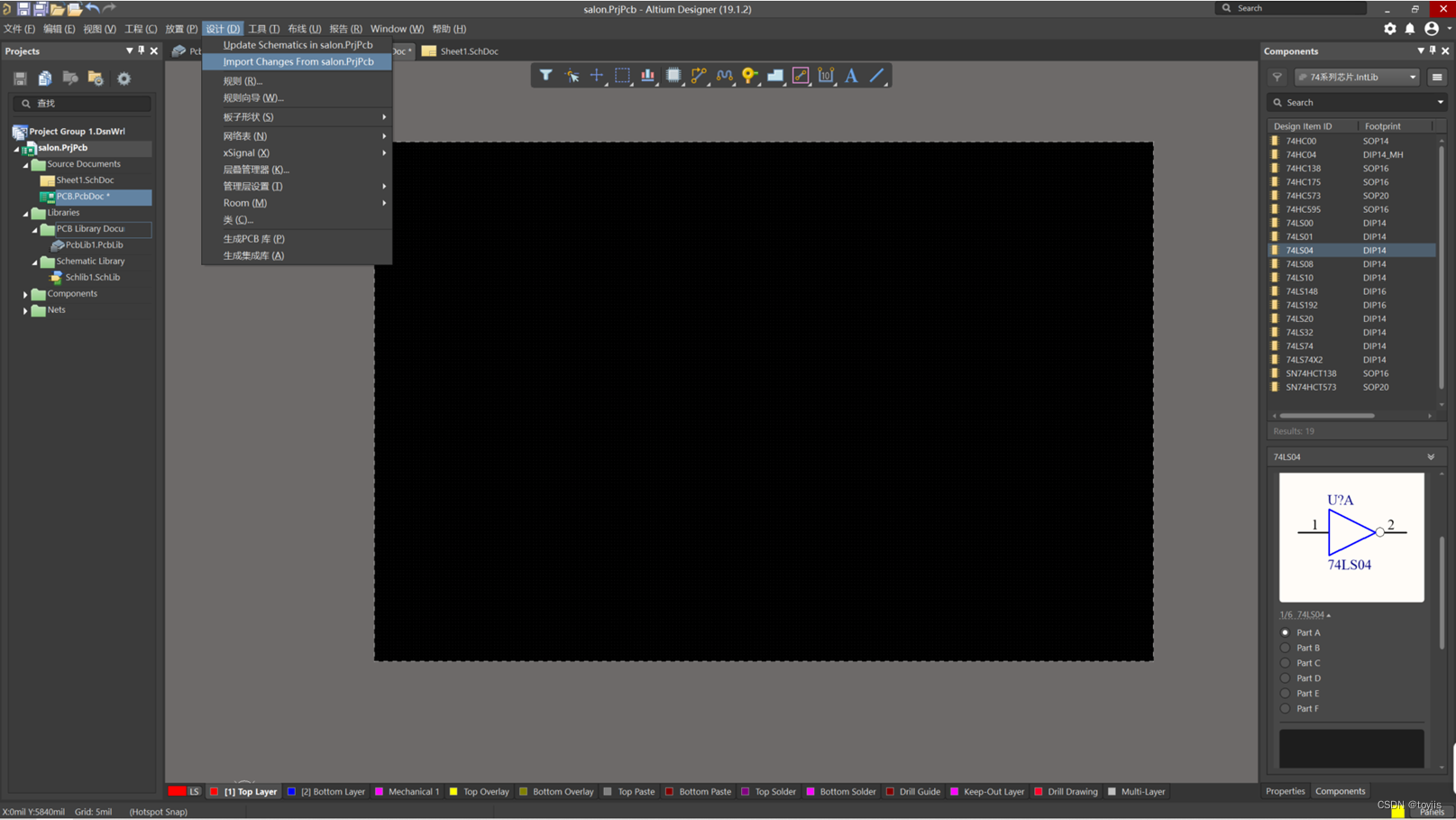

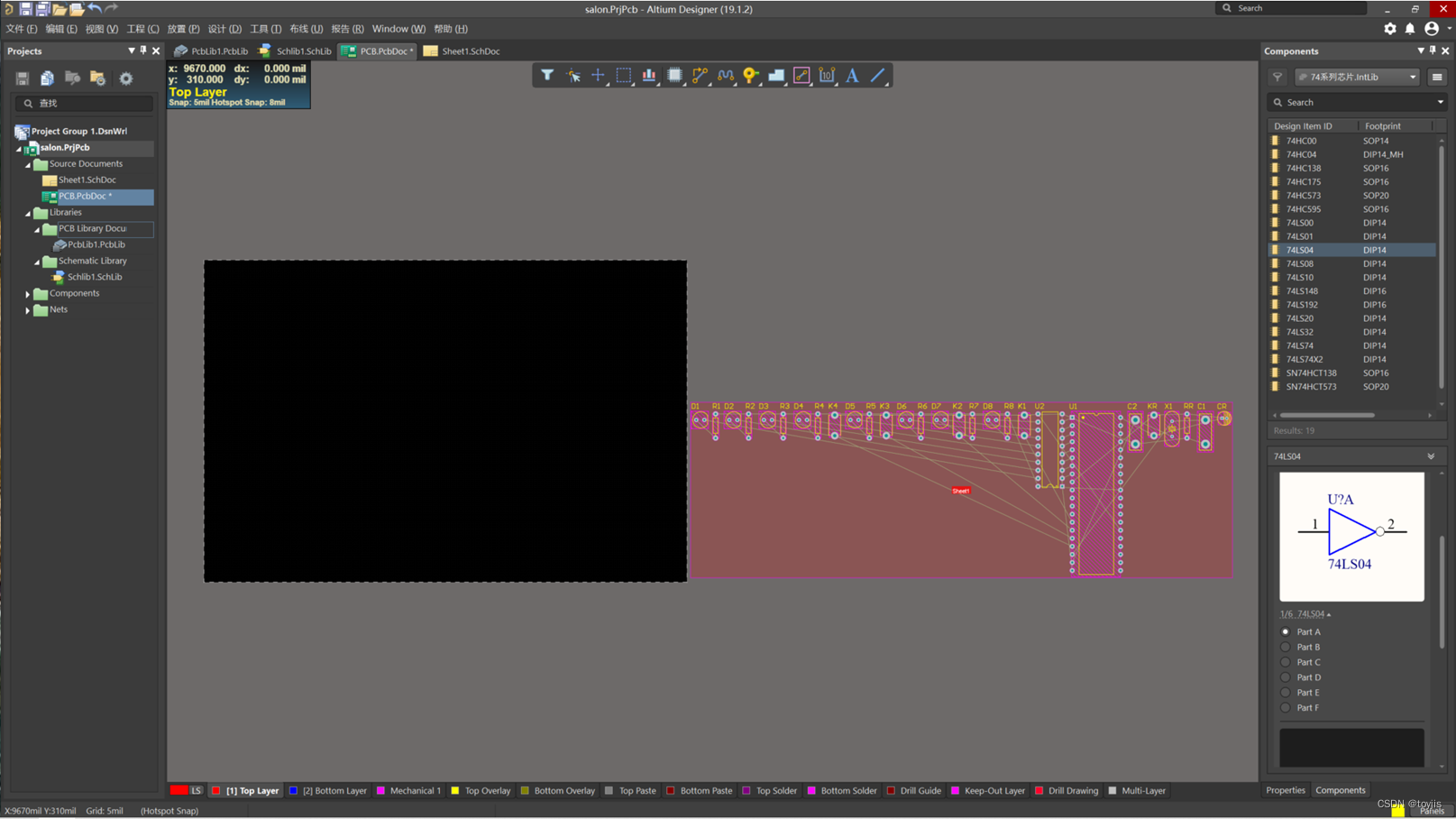

新建一个PCB文档，在设计中选择将原理图导入到PCB中。 注意该PCB文件需要保存，并且和原理图文件处在同一个project下。

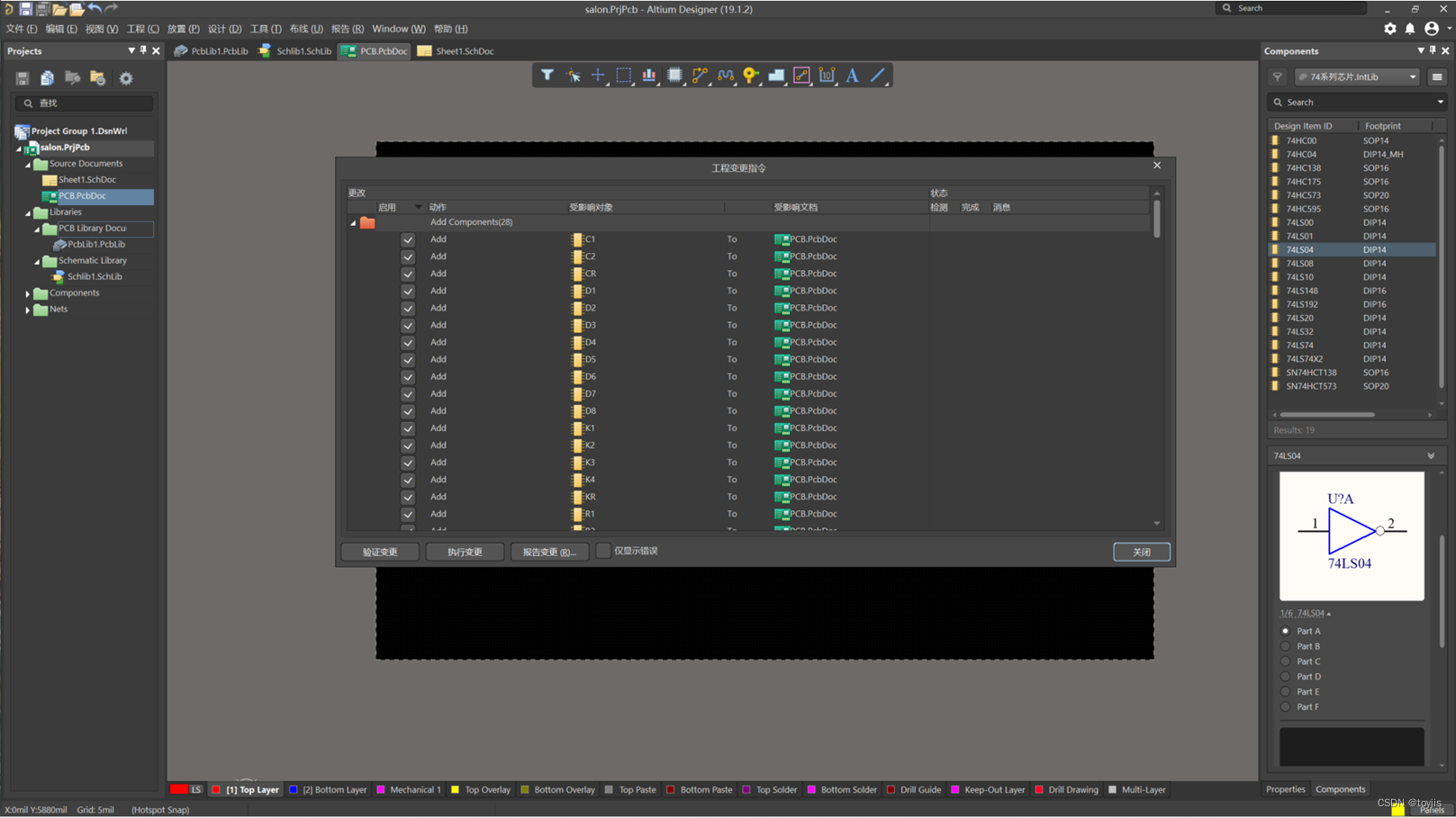

选择执行变更，系统就会加载相应的元器件、网络等等

单个原理图会产生一个sheet，多个原理图文件会生成多个sheet区域，注意可能产生的冲突问题。

在导入器件后，就可以绘制PCB了

5 - 总结

1、拖拽器件进入原理图之前，选择合适的封装，避免以后返工和不能焊接
2、原理图上不能有重复的器件位号
3、原理图文件需要和PCB文件在同一个项目下
