PXIe PXI背板 全混合8槽 4 Link架构 系统带宽14GB s 兼容主流PXIe厂商PXIe控制器

PXIe PXI背板 全混合8槽 4 Link架构 系统带宽14GB s 兼容主流PXIe厂商PXIe控制器
PXIe PXI背板
全混合8槽
4 Link架构
系统带宽14GB s
单槽4GB s
兼容主流PXIe厂商PXIe控制器
远程开关控制接口

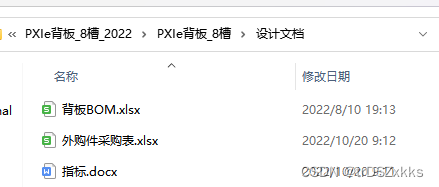

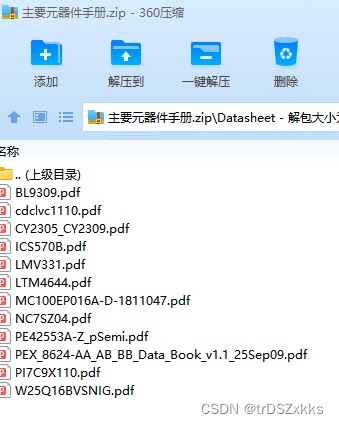

设计文件

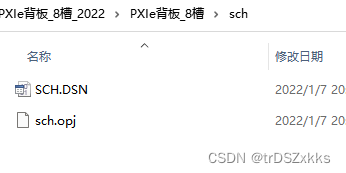

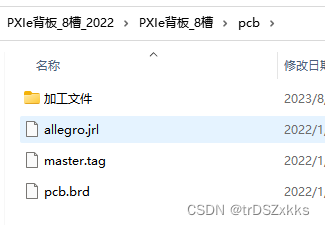

原理图&PCB
FPGA源码
可直接制板

问
1.FPGA加载哪一份mcs？最新20220314么？功能是否已测试完善？
2.机箱的结构设计是否有注意事项要求文档？
3. PXIe 中断能不能正常使用？
4.背板能否在线复位(包括PC端和板卡端) ？

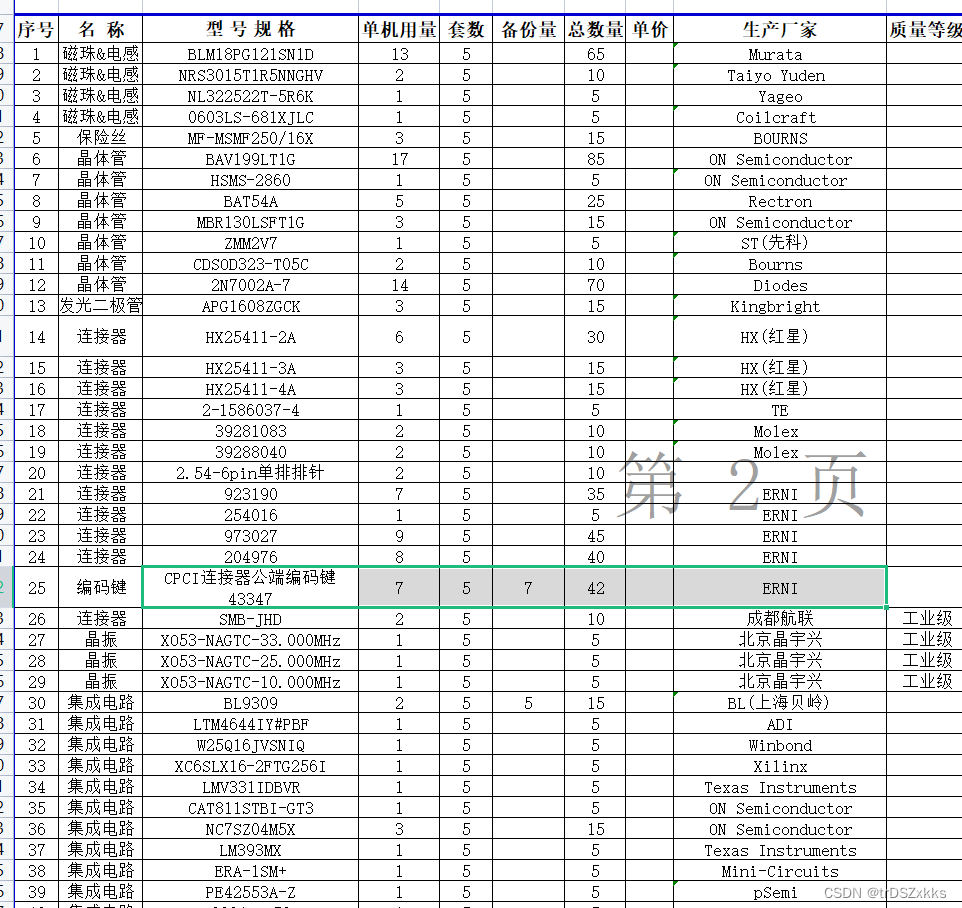

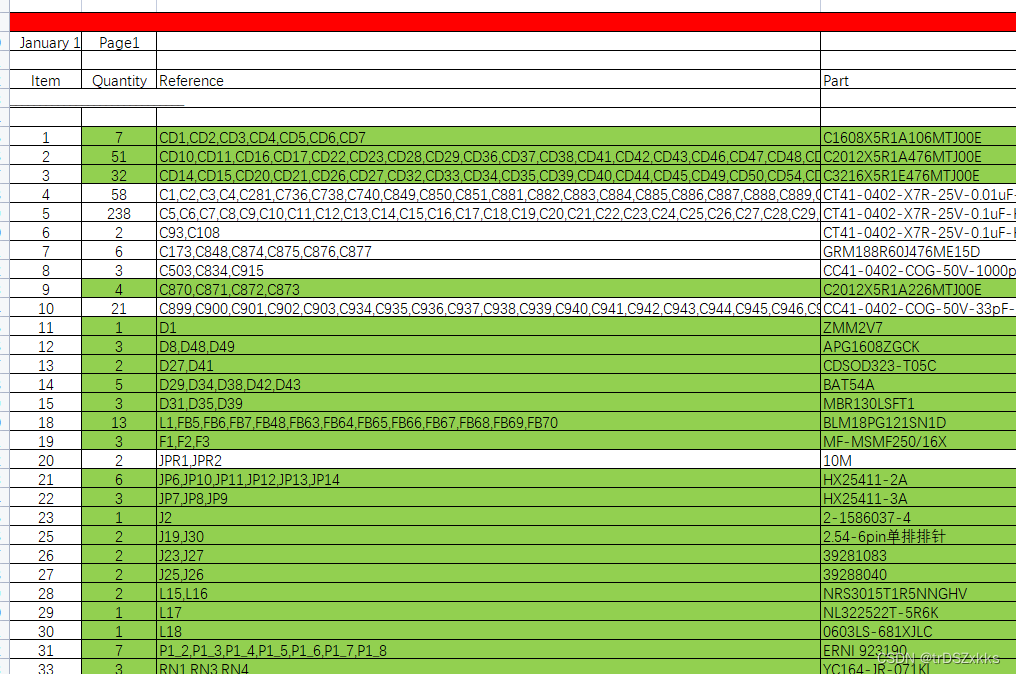

5.BOM中的元器件是否有停产的或者很难买到的？
6.该背板有无集成到机箱中的使用经历？
答

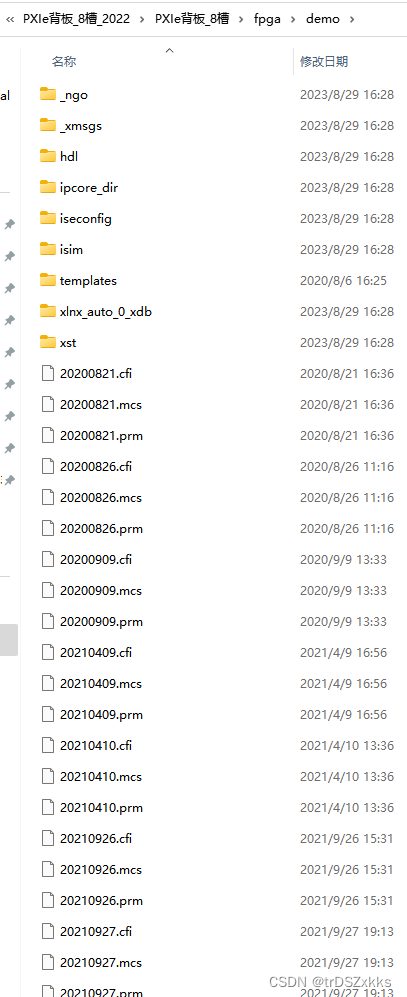

1、对的，加载20220314.mcs，功能都OK了。
2、没有结构要求文档，注意连接器位置就可以。
3、中断可以正常使用，项目中用过。
4、目前没办法在线复位，PXI标准没有这项功能，如果确实需要，改背板代码+上位机问题不大。
5、背板可能就PCIe时钟芯片稍微难买一点，其他还好。
6、很多地方用了

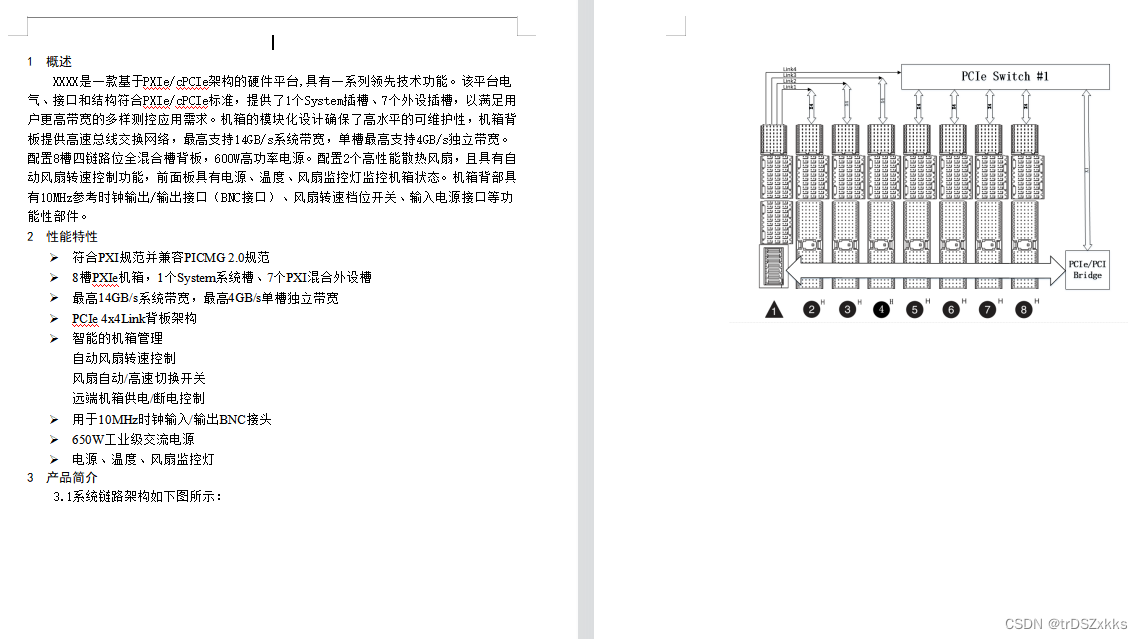

1  概述
XXXX是一款基于PXIe cPCIe架构的硬件平台,具有一系列领先技术功能。该平台电气、接口和结构符合PXIe cPCIe标准，提供了1个System插槽、7个外设插槽，以满足用户更高带宽的多样测控应用需求。机箱的模块化设计确保了高水平的可维护性，机箱背板提供高速总线交换网络，最高支持14GB s系统带宽，单槽最高支持4GB s独立带宽。配置8槽四链路位全混合槽背板，600W高功率电源。配置2个高性能散热风扇，且具有自动风扇转速控制功能，前面板具有电源、温度、风扇监控灯监控机箱状态。机箱背部具有10MHz参考时钟输出 输出接口（BNC接口）、风扇转速档位开关、输入电源接口等功能性部件。
2  性能特性
?符合PXI规范并兼容PICMG 2.0规范
?8槽PXIe机箱，1个System系统槽、7个PXI混合外设槽
?最高14GB s系统带宽，最高4GB s单槽独立带宽
?PCIe 4x4Link背板架构
?智能的机箱管理
自动风扇转速控制
风扇自动 高速切换开关
远端机箱供电 断电控制
?用于10MHz时钟输入 输出BNC接头
?650W工业级交流电源
?电源、温度、风扇监控灯
3  产品简介
3.1系统链路架构如下图所示：



PXIe PXI背板 全混合8槽 4 Link架构 系统带宽14GB s兼容主流PXIe厂商PXIe控制器

PXIe PXI背板是一款基于PXIe cPCIe架构的硬件平台，它具有全混合8槽和4 Link架构的特点。该平台符合PXIe cPCIe标准，提供了1个System插槽和7个外设插槽，以满足用户对更高带宽的多样化测控应用需求。机箱的模块化设计确保了高水平的可维护性，机箱背板提供高速总线交换网络，最高支持14GB s的系统带宽，单槽最高支持4GB s的独立带宽。此外，PXIe PXI背板还兼容主流PXIe厂商的PXIe控制器，可与其他设备进行灵活的互联。

1.1 功能特性

PXIe PXI背板具有以下功能特性：

一、符合PXI规范并兼容PICMG 2.0规范：PXIe PXI背板严格遵循PXI规范，并与PICMG 2.0规范兼容，确保产品的高度可靠性和稳定性。

二、8槽PXIe机箱：PXIe PXI背板具有8个插槽，其中包括1个System系统槽和7个PXI混合外设槽，可支持多种外设的连接。

三、最高14GB s系统带宽，最高4GB s单槽独立带宽：PXIe PXI背板提供了高达14GB s的系统带宽，以及每个单槽可达到4GB s的独立带宽，使得数据传输更加快速和稳定。

四、PCIe 4x4Link背板架构：PXIe PXI背板采用了PCIe 4x4Link背板架构，能够实现高效的数据传输和处理，提供出色的性能和可靠性。

五、智能的机箱管理：PXIe PXI背板配备智能的机箱管理功能，包括自动风扇转速控制、风扇自动高速切换开关、远端机箱供电断电控制等，可有效保护设备和延长使用寿命。

六、用于10MHz时钟输入输出：PXIe PXI背板提供了10MHz时钟输入和输出的功能，通过BNC接头实现，方便用户进行时钟同步和数据采集。

七、650W工业级交流电源：PXIe PXI背板配备了650W的工业级交流电源，能够提供稳定可靠的电源供应，满足各种复杂实际应用环境的需求。

八、电源、温度、风扇监控灯：PXIe PXI背板的前面板上配备有电源、温度和风扇监控灯，方便用户及时了解机箱的工作状态。

2 硬件设计

2.1 系统链路架构

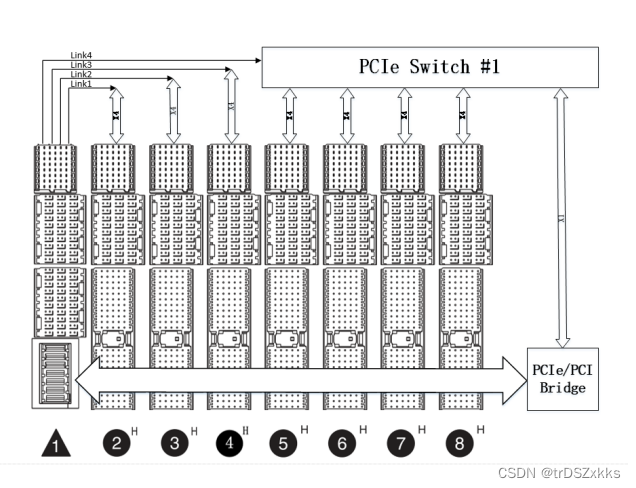

PXIe PXI背板的系统链路架构如下图所示：

这个图示出了PXIe PXI背板的系统链路架构，包括System插槽和外设插槽之间的连接方式。通过4 Link架构，实现了高速的总线交换和数据传输，保证了系统的高性能和稳定性。

2.2 电气和接口设计

PXIe PXI背板的电气和接口设计符合PXIe cPCIe标准，采用了标准的接口和连接器，确保了与其他设备的兼容性和互联性。同时，该设计还考虑了信号完整性和电气特性的优化，提供了稳定可靠的数据传输和通信。

2.3 结构设计

PXIe PXI背板的结构设计采用了模块化设计，主要包括机箱背板、插槽和连接器等。这种设计使得机箱的维护更加方便和简单，用户可以根据需要灵活配置和更换外设插槽，以满足不同应用的需求。

3 常见问题解答

3.1 FPGA加载哪一份mcs？最新20220314么？功能是否已测试完善？

对于PXIe PXI背板，加载的是最新的20220314.mcs文件，该文件包含了所有的功能，并且经过了完善的测试，确保功能的稳定性和可靠性。

3.2 机箱的结构设计是否有注意事项要求文档？

PXIe PXI背板的机箱结构设计没有专门的注意事项要求文档，但需要注意连接器的位置和插槽的分配，以确保设备的正常运行和信号通畅。

3.3 PXIe中断能否正常使用？

PXIe中断在PXIe PXI背板中可以正常使用，并且在实际项目中已经得到了验证和应用。

3.4 背板能否在线复位（包括PC端和板卡端）？

目前，PXIe标准没有提供在线复位的功能。但是，如果确实有这个需求，可以通过修改背板代码和添加上位机的方式实现，在实际操作中问题不大。

3.5 BOM中的元器件是否有停产的或者很难购买的？

PXIe PXI背板的BOM中的元器件大部分都比较容易购买到，只有PCIe时钟芯片可能稍微难买一些。但是，整体来说，BOM中的元器件都是比较常见和易于获取的。

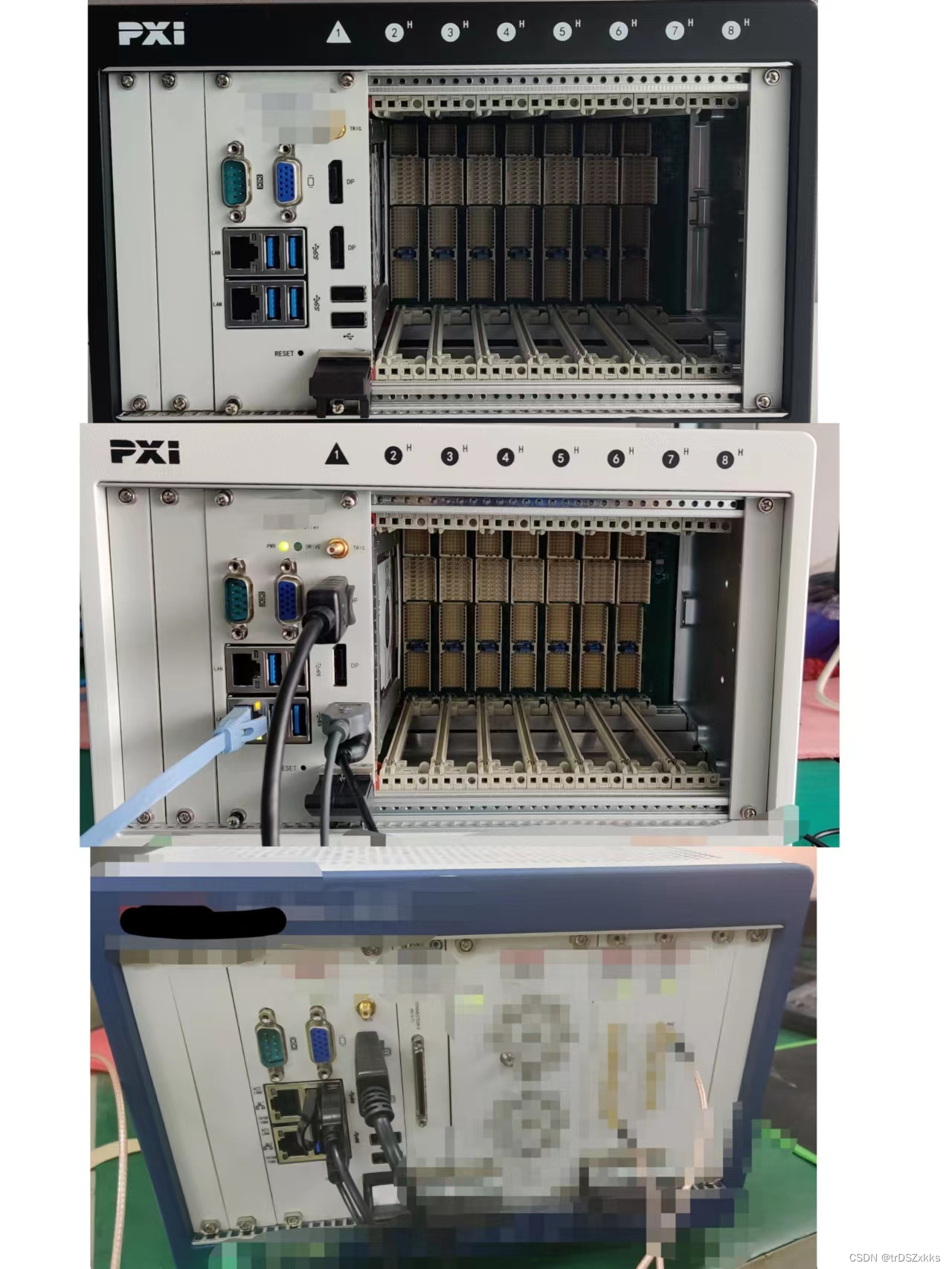

3.6 该背板有无集成到机箱中的使用经历？

PXIe PXI背板在很多地方都得到了应用和集成，具有丰富的使用经验。用户可以根据自己的需求和实际情况，选择是否将该背板集成到机箱中使用。

相关代码,程序地址：http://lanzouw.top/991000024063.html
