​Overview

CSI参考信号从基站下发给UE无非是用于测量，UE通过测量计算出各种值上报给基站用于CSI获取(CSI Acquisition)或波束管理(Beam Management)，或者不上报而只用于UE选定接收波束。测量分信道测量(CM - Channel Measurement)和干扰测量(IM - Interference Measurement)两种类型，用于CSI获取时，UE既需要进行信道测量也需要进行干扰测量，而用于波束管理时，UE只需要计算L1-RSRP，而无需进行干扰测量。这些测量资源分为如下几个类型：

1) NZP CSI-RS Resource(Non-Zero-Power CSI-RS Reosurce)

- 用做Channel Measurement，以计算出CQI, PMI, LI, RI等值上报给基站用作链路自适应(Link Adaptation)的PDSCH传输以及MIMO预编码；或者用于计算L1-RSRP，上报给基站用于连接态波束管理(由于只需要测量RSRP，port数一般配置1或2)。

- 用做Interference Measurement，主要用作小区内(intra-cell)MU-MIMO用户间干扰测量。UE假设每个CSI-RS端口对应一个干扰传输层，UE将所有干扰层的干扰测量进行累加。

2) CSI-IM Resource

主要用于小区间(inter-cell)干扰测量，因此在当前小区CSI-IM Resouce通常配置为Zero Power CSI-RS(ZP CSI-RS)，也就是不传输任何东西，而在邻小区(neighbouring cells)相同的资源上则有正常的信号传输(比如数据传输)，这样UE通过测量CSI-IM Resource的接收功率可以估计出来自其他小区的干扰，在CSI-IM上测得信号通常假设为邻小区的PDSCH.

CSI-IM Resource也支持periodic，semi-persistent和aperiodic三种时域行为。

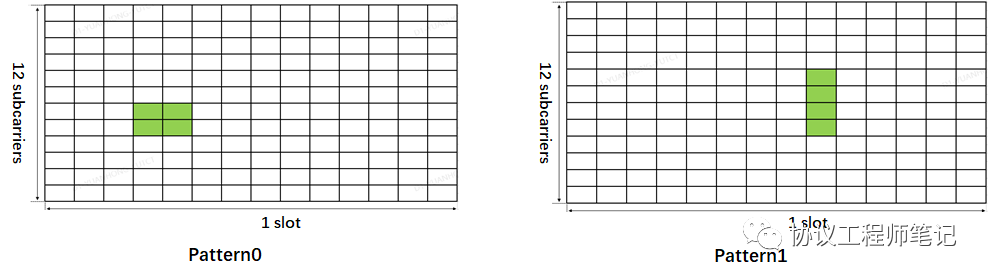

CSI-IM Resource有两种可能的RE pattern(图样)，一种是2*2 pattern -- 跨两个连续子载波和两个连续符号，一种是4*1 pattern -- 跨4个连续子载波和一个符号。RE Pattern由RRC参数csi-IM-ResourceElementPattern配置。

CSI-IM Resource配置如下：

{

  csi-IM-ResourceId 0,

  csi-IM-ResourceElementPattern pattern1 : //RE图样

    {

      subcarrierLocation-p1 s4, //pattern1情形下对应的子载波起始位置

      symbolLocation-p1 11 //pattern1情形下对应的符号起始位置

    },

  freqBand

  {

    startingRB 0, //起始RB

    nrofRBs 68  //RB数

  },

  periodicityAndOffset slots320 : 165  //周期和时隙偏置

}

如果只采取基于CSI-IM的干扰测量，则CSI-IM的资源数与用于信道测量的NZP CSI-RS资源数相同，且CSI-IM Resource与NZP CSI-RS Resource一一对应，以用于特定的CSI Report.

3）SSB Resource

用于Channel Measurement, 通过计算L1-RSRP进行波束管理或移动性管理。

Resource的配置和层级结构

通过上篇<5G NR - CSI-RS学习笔记6 - CSI Framework Overview>我们知道CSI Framework的一个关键组件是Resource Setting，所有关于Resource的配置都在Resource Setting里。

然而具体的CSI-RS/CSI-IM Resource并不是直接配置在Resource Setting里，而是和Resource Setting平级地配置在CSI-Framework的最顶层对象CSI-MeasConfig(请看上篇CSI Framework层级结构)里。Resource Setting中只会配置Resource Set，每个Resource Set再关联一到多个Resource id. 这样设计的原因是什么？

一是CSI-RS/CSI-IM Resource独立配置可以形成一个资源池(Resource pool)，不同的Resource Set可以使用相同的Resource，从而可以在多个UE间实现资源共享；二是在波束管理中，基站会配置多个CSI-RS或SSB对应多个beam，UE通过测量多个CSI-RS/SSB的L1-RSRP，上报其中一个或多个给基站，因此配置成一个Resource Set；三是用于精细化时频跟踪的TRS包含2到4个CSI-RS Resource，因此也配置成Resource Set(会有专门TRS学习笔记).

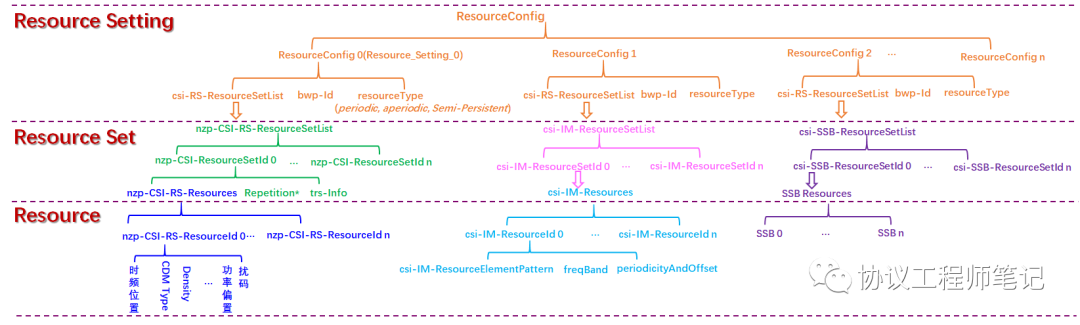

Resource Setting的可见范围是BWP，因此配置在BWP中，对应RRC配置的名称是resourceConfig，层级结构如下：

对于periodic/semi-persistent Resource Setting，最多只能包含一个Resource Set，对于aperiodic Resource Setting，最多可以包含16个Resource Set.

一个配置实例：

由于Resource Setting与Report Setting的关联性极强，需要结合Report Setting才能更好理解，因此更多细节会在Report Setting的笔记中讲到。

---
