OpenGL简介

OpenGL 全称Open Graphics Library，一种用于渲染2D、3D矢量图形的跨语言、跨平台的应用程序编程接口（API）。由1992年成立的OpenGL架构评审委员会（ARB）维护。
OpenGL是使用“客户端—服务端”的形式实现的，我们编写的 应用程序 可以看作客户端，而计算机图形硬件厂商（如：英伟达）所提供的OpenGL实现可以看作服务端。

OpenGL渲染管线

OpenGL实现了我们通常所说的渲染管线（rendering pipeline），它是一系列数据处理过程，并且将应用程序 的数据转化到最终渲染的图像。

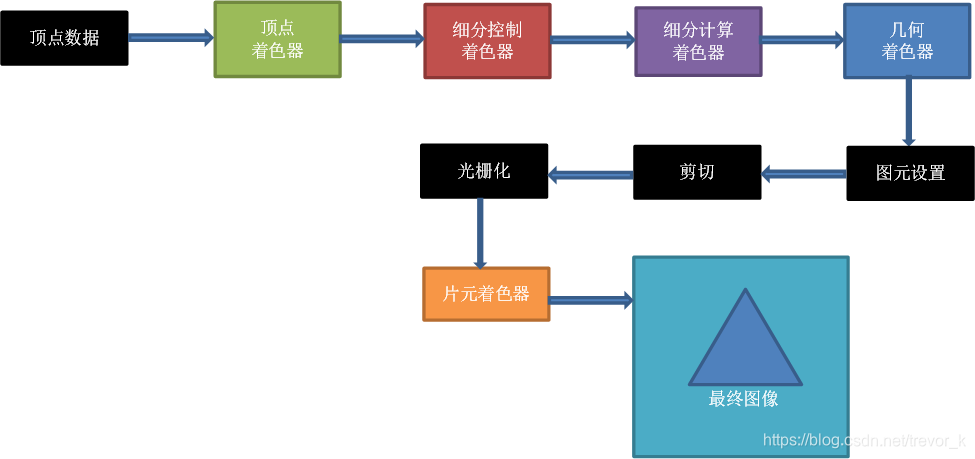

OpenGL渲染管线 如下图所示：

这里有一个OpenGL最本质的概念–着色器（Shader），它是图形硬件设备所执行的一类特殊函数。
理解 着色器 最好的方法是：把它看作专为 图形处理单元（GPU） 编译的一种小程序。

OpenGL在其内部包含了所有的 编译器工具，可以直接从着色器源代码创建GPU所需的编译代码，并执行。

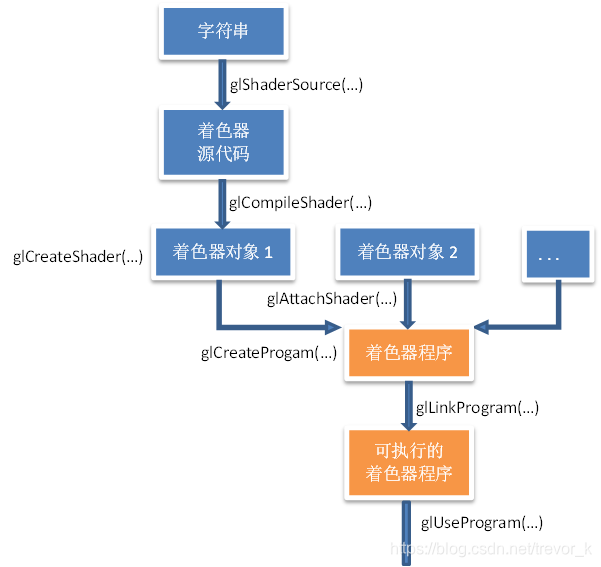

着色器编译命令序列 如下图所示：

/*关于上图 “着色器编译命令序列” 举例
*/
	#define GLSL_STR(a) (#a)

	const char* ShaderSource = GLSL_STR(
		#version 430 core\n
		layout(location=0)in vec4 vPosition;
		void main()
		{
			gl_Position = vPosition;
		}
	);

	GLuint program = glCreateProgram();

	GLuint shader = glCreateShader(GL_VERTEX_SHADER);//顶点着色器
	glShaderSource(shader, 1, &ShaderSource, 0);
	glCompileShader(shader);

	GLint complied;
	glGetShaderiv(shader, GL_COMPILE_STATUS, &complied);

	if (!complied)
	{
		//do something when compile failed
	}
	glAttachShader(program, shader);

	glLinkProgram(program);
	GLint linked;
	glGetProgramiv(program, GL_LINK_STATUS, &linked);

	if (!linked)
	{
		//do something when link failed
	}

	glUseProgram(program);

第一个OpenGL程序

红宝书的第一个程序，两个蓝色三角形。
由于红宝书附带的源码牵扯一些其它文件，此处我稍做了修改，放到了同一个文件中，看起来更直观，可不用配置，直接编译运行。

#include <iostream>
#include <gl/glew.h>
#include <gl/glut.h>
#include <gl/freeglut_ext.h>

#pragma comment(lib, "glew32.lib")

namespace
{
//为了方便编写shader，定义一个宏
#define GLSL_STR(a)  (#a)

	GLuint VAO, VBO;
	const GLint NumVertices = 6;//顶点数量

	struct ShaderInfo
	{
		GLenum type;
		const char* source;
	};

//顶点着色器
	const char* vShader = GLSL_STR(
		#version 430 core\n
		layout(location = 0) in vec4 vPos;
	void main()
	{
		gl_Position = vPos;
	}
	);

//片元着色器
	const char* fShader = GLSL_STR(
		#version 430 core\n
		out vec4 fColor;
	void main()
	{
		fColor = vec4(0.0, 0.0, 1.0, 1.0);
	}
	);

// 着色器编译命令序列
	GLuint createProgram(ShaderInfo* shaders)
	{
		if (!shaders) return 0;
		GLuint program = glCreateProgram();
		while (shaders->type != GL_NONE)
		{
			GLuint shader = glCreateShader(shaders->type);
			glShaderSource(shader, 1, &shaders->source, 0);
			glCompileShader(shader);
			GLint compiled;
			glGetShaderiv(shader, GL_COMPILE_STATUS, &compiled);
			if (!compiled)
			{
				return 0;
			}

			glAttachShader(program, shader);
			++shaders;
		}

		glLinkProgram(program);
		GLint linked;
		glGetProgramiv(program, GL_LINK_STATUS, &linked);
		if (!linked)
		{
			return 0;
		}
		return program;
	}

	void init()
	{
		ShaderInfo shaders[] =
		{
			{ GL_VERTEX_SHADER, vShader },
			{ GL_FRAGMENT_SHADER, fShader },
			{ GL_NONE, NULL }
		};

		GLfloat  vertices[NumVertices][2] = {
			{ -0.90, -0.90 },  // Triangle 1  左下部分
			{ 0.85, -0.90 },
			{ -0.90,  0.85 },
			{ 0.90, -0.85 },  // Triangle 2  右上部分
			{ 0.90,  0.90 },
			{ -0.85,  0.90 }
		};
		glGenVertexArrays(1, &VAO);
		glBindVertexArray(VAO);

		glGenBuffers(1, &VBO);
		glBindBuffer(GL_ARRAY_BUFFER, VBO);
		//将应用程序中的 数据 导入 GPU buffer
		glBufferData(GL_ARRAY_BUFFER, sizeof(vertices), vertices, GL_STATIC_DRAW);

		GLuint program = createProgram(shaders);
		glUseProgram(program);

	//将buffer中的数据 与 顶点属性 0（layout(location = 0) in vec4 vPos;）关联
	//第一个参数0，对应location=0
		glVertexAttribPointer(0, 2, GL_FLOAT, GL_FALSE, 0, 0);
		//启用顶点属性数组，默认关闭，0同上
		glEnableVertexAttribArray(0);

		glClearColor(0.8, 0.2, 0.0, 1.0);//设置暗红色背景
	}

	void display()
	{
		//清除颜色缓存，缓存类型还有 深度缓存（GL_DEPTH_BUFFER_BIT）、模板缓存（GL_STENCIL_BUFFER_BIT)
		glClear(GL_COLOR_BUFFER_BIT);

		glBindVertexArray(VAO);
		glDrawArrays(GL_TRIANGLES, 0, NumVertices);//绘制三角形
		glFlush();
	}
}


int main(int argc, char* argv[])
{
	glutInit(&argc, argv);
	glutInitDisplayMode(GLUT_RGBA); //显示模式
	glutInitWindowSize(720, 576);//窗口宽 高
	glutInitWindowPosition(100, 100);//窗口坐标
	glutInitContextProfile(GLUT_CORE_PROFILE);//核心模式，还有一种“兼容模式GLUT_COMPATIBILITY_PROFILE"
	glutInitContextVersion(4, 3);//OpenGL版本，对应shader程序#version 430 core
	glutCreateWindow("Triangles");//创建窗口，名称Triangles

	glewExperimental = true;
	if (glewInit())//初始化GLEW
	{
		std::cout << "glew init failed..." << std::endl;
	}

	init();
	glutDisplayFunc(display);//显示回调函数，每次更新窗口内容时，自动调用
	glutMainLoop();//无限执行循环
	return 0;
}

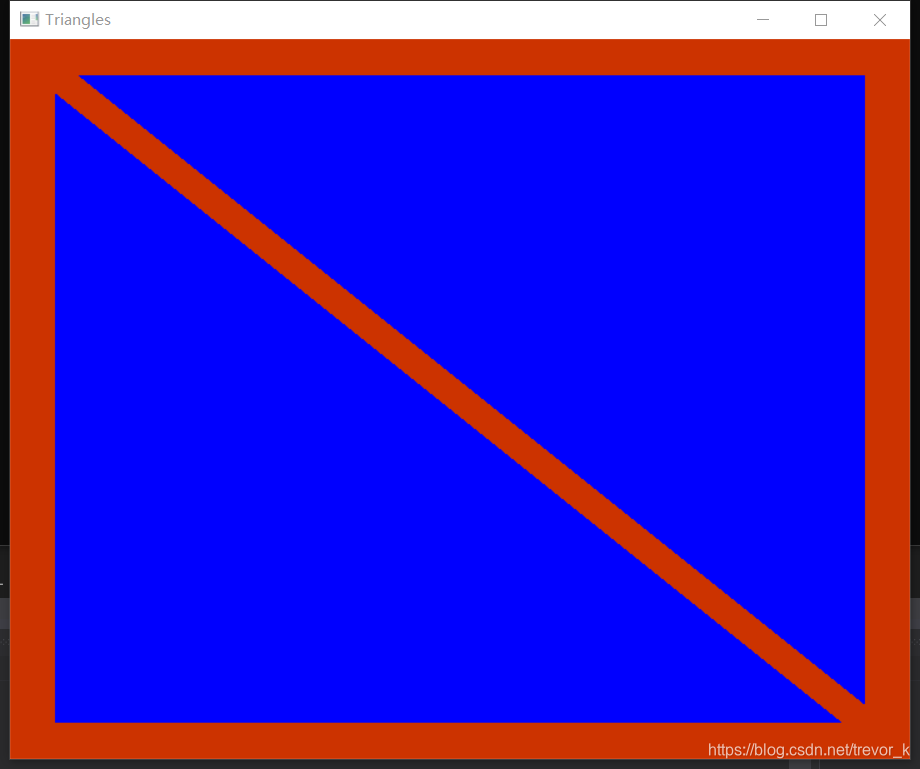

运行结果如下：
程序运行结果

着色器程序说明

上述程序中使用了两个着色器程序：顶点着色器程序、片元着色器程序，下面我们就这两个程序，简单做个说明。

顶点着色器

	const char* vShader = GLSL_STR(
		#version 430 core\n
		layout(location = 0) in vec4 vPos;
	void main()
	{
		gl_Position = vPos;
	}
	);

这是一个传递着色器（pass-through shader）的例子，它只负责将数据拷贝到输出数据中。

第一行”#version 430 core“ ,指定OpenGL 4.3 版本对应的GLSL语言，core代表OpenGL核心模式。每个着色器程序第一行都应设置”#version …“, 否则系统会默认使用”110“版本，这与OpenGL核心模式不兼容。

第二行”layout(location = 0) in vec4 vPos;“，分配了一个着色器变量，着色器变量是着色器与外部世界的联系所在。
在着色器内部，直接获取输入类型着色器变量的数据，在外部（应用程序中），设置输入类型着色器变量的值。
此处，着色器变量名为vPos, 着色器流向为in，即输入类型, 数据类型为vec4，布局设定的位置属性为0。

第三行“void main()”，着色器在main()函数中去实现主体部分，无论哪种类型的着色器，都必须有一个空类型（void）的main()函数。

第五行：“gl_Position = vPos;”，将我们声明的输入着色器变量数据，传入OpenGL内置着色器变量中，OpenGL内置了很多着色器变量，均以 gl_ 作为前缀，如想了解，可翻阅红宝书附录 C。

片元着色器

	const char* fShader = GLSL_STR(
		#version 430 core\n
		out vec4 fColor;
	void main()
	{
		fColor = vec4(0.0, 0.0, 1.0, 1.0);
	}
	);

第二行“out vec4 fColor;”，声明一个输出类型的变量fColor，着色器将会把fColor对应的数值输出，而这也就是片元所对应的颜色值。

第五行“fColor = vec4(0.0, 0.0, 1.0, 1.0);”，片元的颜色值（蓝色）。OpenGL中的颜色是通过RGBA颜色空间来设定的，每个颜色分量的范围都是[0,1]，如fColor( R=0.0, G=0.0, B=1.0, A=1.0)，此处 A（alpha值） 代表透明度，1.0代表完全不透明。

一些名词

VA0（vertex-array object）顶点数组对象，用来管理vbo。
VBO（vertex buffer object）顶点缓冲对象，用来缓存用户传入的顶点数据。
EBO（element buffer object）索引缓冲对象，用来存放顶点索引数据。
