单代号网络图（AoN）与双代号网络图（AoA）应用场景区别

单代号网路图（activity on node或activity on vertex）,与双代号网络图（activity on arrow 或 activity on edge)均可用于表示活动及活动间先后关系。

关键路径：[[C, E, F, H, K], [C, K], [C, D, E, F, H, K], [C, D, F, H, K]]

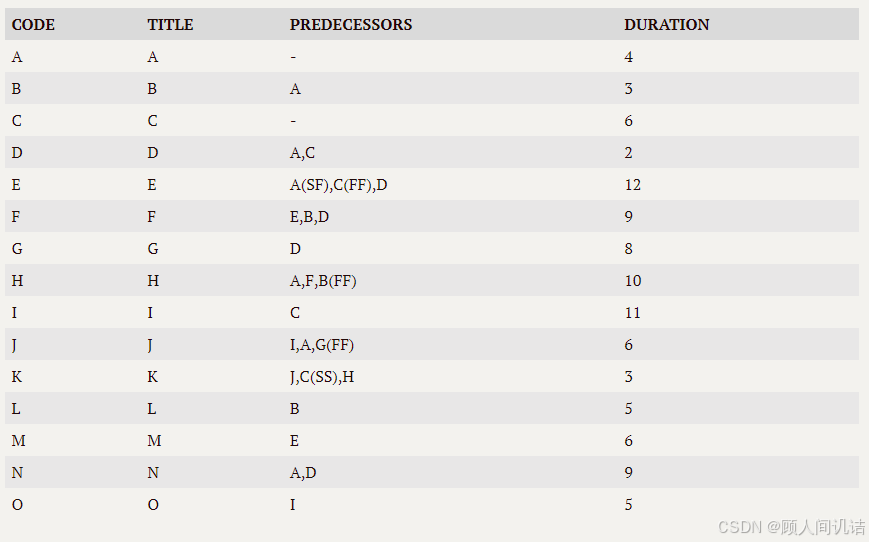

图1-单代号网络图

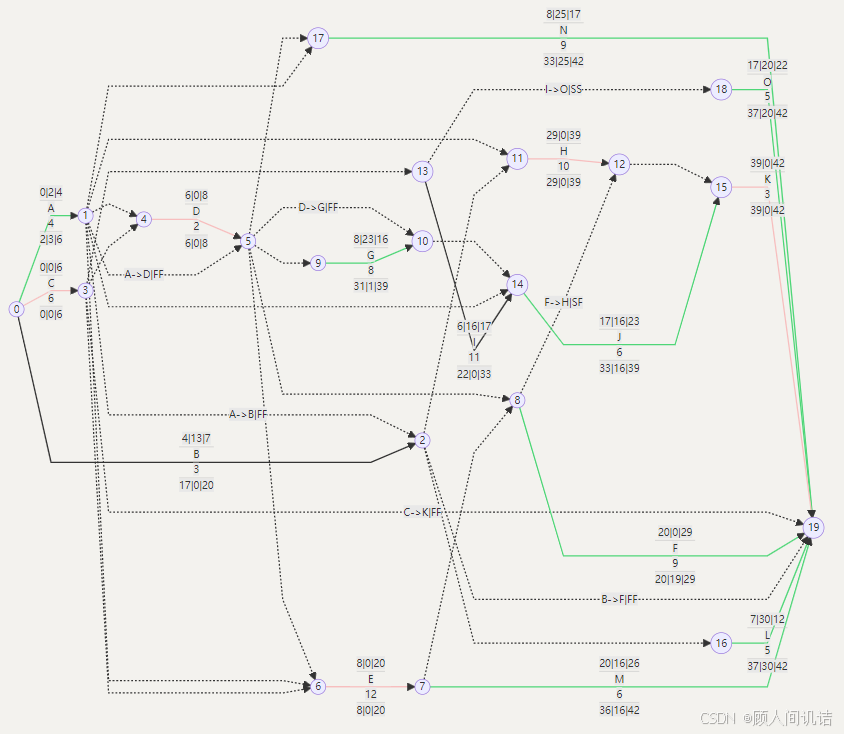

图2-双代号网络图

可以看到，在表示前后关系时，单纯表示FS关系类型时，AoN表示法比较间接清晰，AoA表示法比较繁琐，不够直观。AoA表示法因为有虚工作的缘故，能比较直观的表示对某个工作节点的影响。尽管，在多工作对同一个工作节点有影响时，AoA表示法也需要注明约束类型，不然容易产生歧义。
