使用 Idea 的 Diagram 功能查看 UML 类图

Idea 是一款非常强大的开发工具，可以在项目中生成 UML 类图，来反映应用项目中类的关系以及类与方法的结构。可以更好地帮助我们进行一些程序设计、源码分析、问题排查等实际应用场景。下面我们就来看看如何使用 Idea 中的 Diagram 工具来生成、显示和分析 UML 类图。

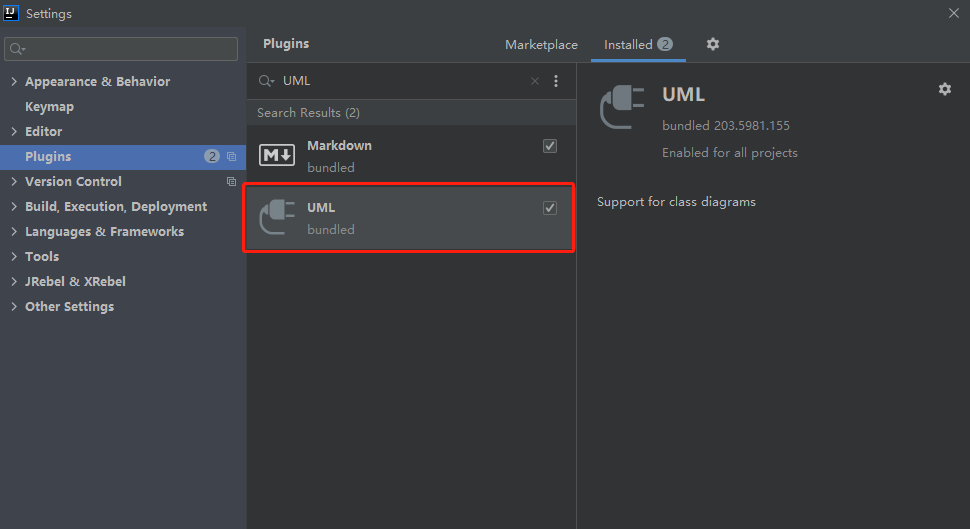

在 Idea 中查看类图需要安装 UML 插件，若还未安装插件的请自行安装插件，并保证 UML 插件处于生效状态。

查看类图

你可以在想要查看的 Class 标签页中使用快捷键 Ctrl+Alt+Shift+U 查看类图。

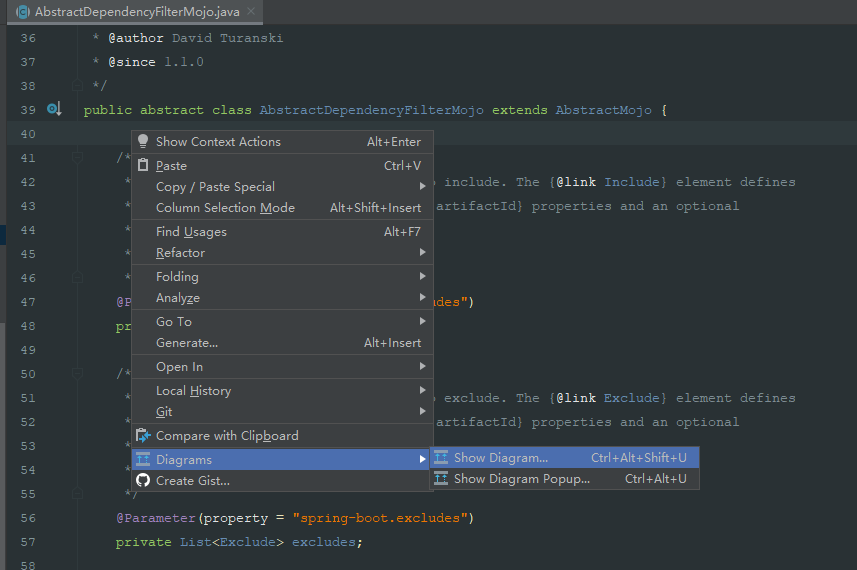

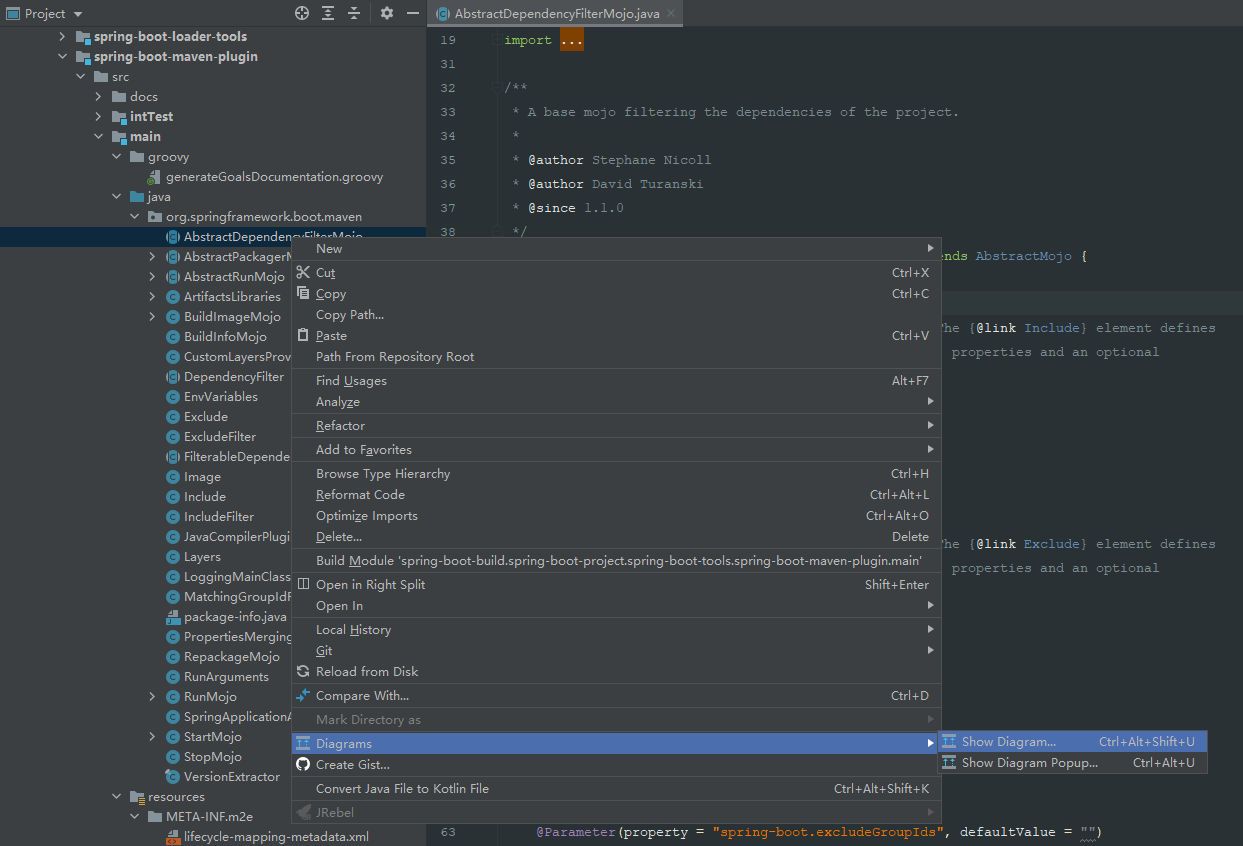

也可以在 Class 标签页中或者 Class 文件上点击 右键，依次选择 Diagrams -> Show Diagram -> Java Classes 。

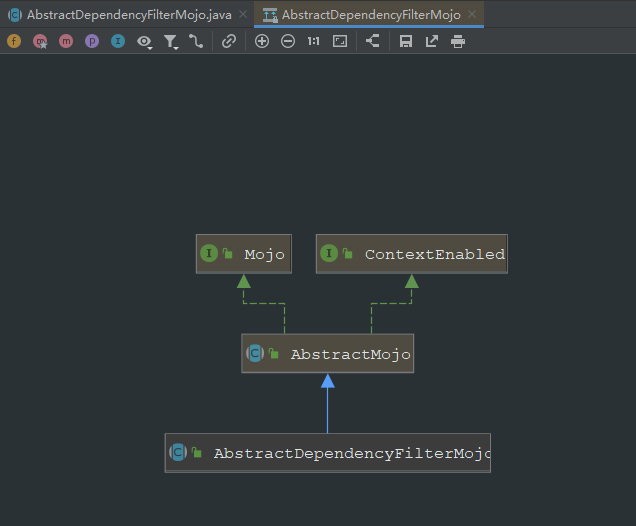

Show Diagram 和 Show Diagram Popup 的区别是，前者使用 Tab 页打开类图页面，而后者使用 悬浮窗 打开类图页面。本文中以前者为示例，点击选项之后会得到类似以下的类图：

默认情况下，图中的箭头代表以下含义，图中线和字体的颜色可能会随着 Idea 使用主题的不同而改变。

• 该箭头表示类的实现（implements）关系
• 该箭头表示类的继承（extends）关系
• 该图案表示内部类的关系
• 其他关系箭头可参考 UML约定

选中某个类后右键选择 Jump to Source 选项或者按下快捷键 F4 ，即可跳转至该类的源代码文件。

在类图中按 Ctrl+F12 可以查看图中类的列表并在它们之间导航。

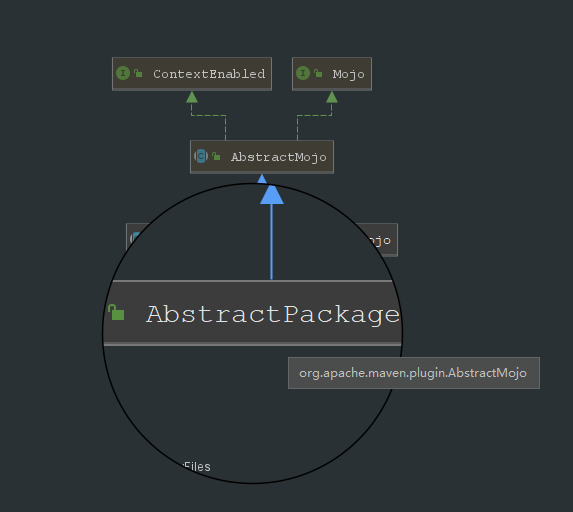

如果觉得当前类图中的字太小，或者看不清，可以使用工具栏的放大按钮，也可以在类图上按住键盘上的 Alt 键，并移动鼠标，就会有放大镜的功能。

工具栏和菜单

Toolbar

要查看类的方法，字段和其他详细信息，可以点击类图编辑器顶部的工具栏按钮。

1. 显示类的成员变量信息 。
2. 显示类的构造方法。
3. 显示类的方法信息。
4. 显示类的属性信息。
5. 显示类的内部类。
6. 更改要显示元素的可见性级别（public | protected | package | all）。
7. 更改文件的显示范围，比如 项目文件/非项目文件。
8. 创建继承或实现的节点元素之间的链接。
9. 显示所选类或程序包的依赖关系。
10. 放大类图，或按NumPad +。
11. 缩小类图，或按NumPad -。
12. 恢复类图的实际大小。
13. 自适应类图大小。
14. 应用当前布局，该布局是从类图的上下文菜单（右键菜单）中选择的，或者按 F5。
15. 将当前类图另存为UML文件。
16. 将当前类图导出为图片。
17. 打印当前类图的图片。

上下文菜单

也可以使用上下文菜单（类图Tab页中的右键菜单）来操作 Toolbar 中的功能，下面介绍几个 Toolbar 中没有的选项。

1. New: 创建新的节点元素或成员，快捷键 Alt+Insert。
2. Add class to diagram: 将其他类添加到类图中，快捷键 Space。
3. Collapse nodes: 收缩所选类节点的类图，快捷键 C。
4. Expand nodes: 展开所选类节点的类图，快捷键 E。

管理类图

显示类的详细信息

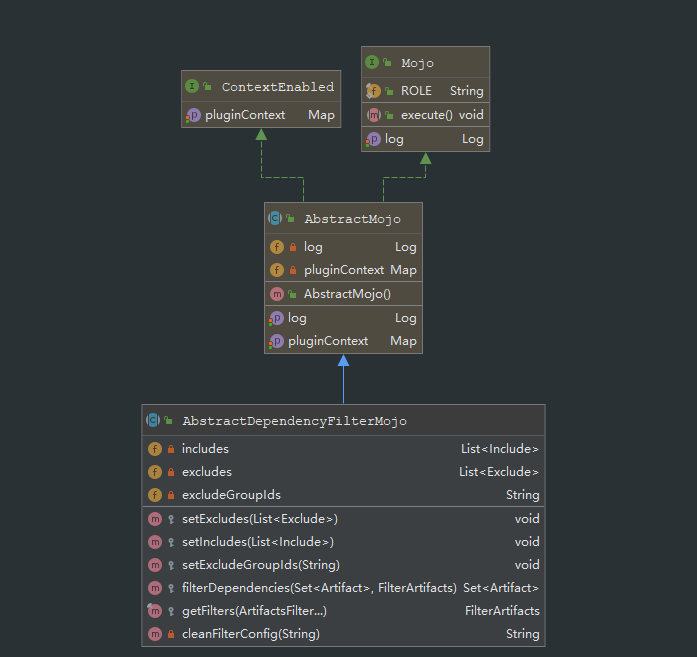

使用上方的工具栏或者右键菜单，可以选择需要显示的类的详细信息，可以选择显示类的成员变量，属性，构造方法，方法，内部类等信息，也可以控制可见性级别或者文件的显示范围。

添加类到类图

当我们还需要查看其它类与当前类图的关系时，可以将其添加到当前类图中来进行分析。

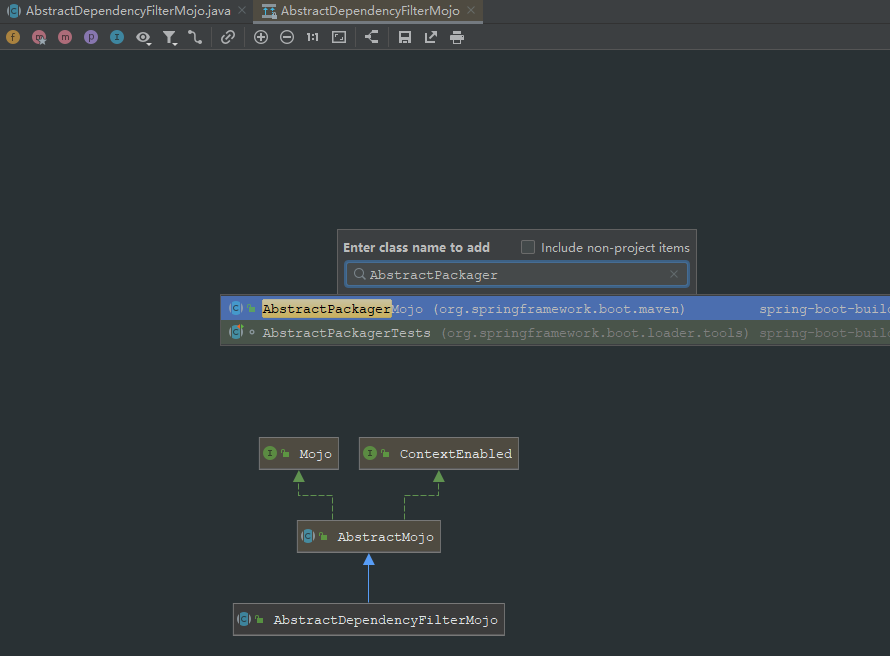

在类图中使用右键菜单中的 Add class to diagram 选项或者使用快捷键 Space ，在打开的搜索框中输入并选择想要添加的类，或者直接将类文件使用鼠标拖至类图中。如果想要添加的类在三方包中，可以勾选 Include non-project items 选择框后重新进行搜索。

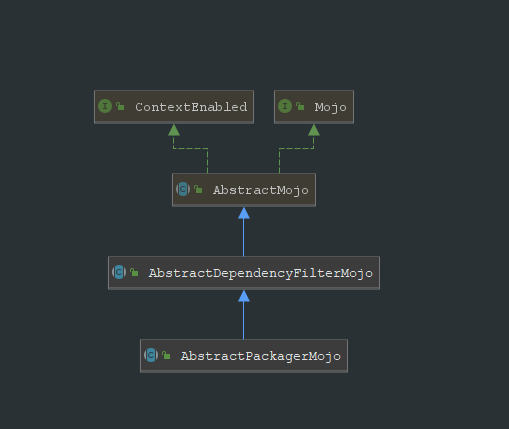

下图表示新加的 AbstractPackageMojo 类继承自 AbstractDependencyFilterMojo 类。

从类图中删除类节点

在类图中有些类并不是我们想要关心的，或者说我们想让目前的类图更加精准分析自己想看到的类关系，我们可以直接选中类图中不想看到的类节点，然后直接使用键盘上的 delete 键删除即可。

查看实现类和父类

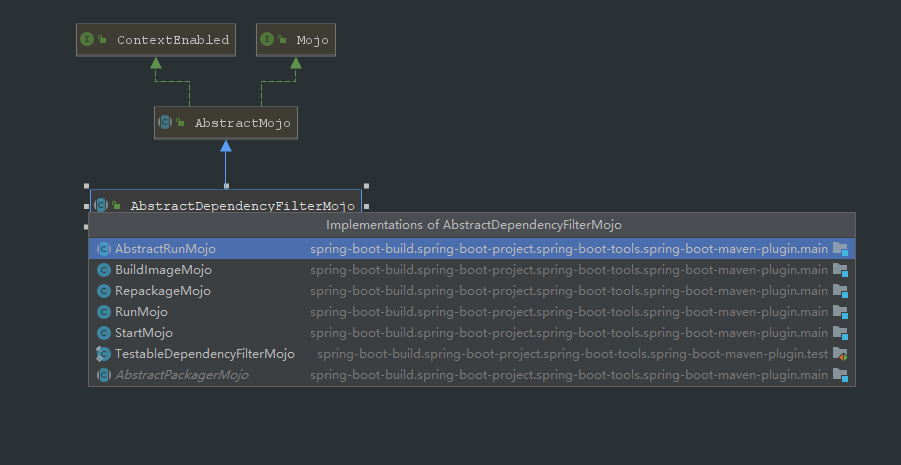

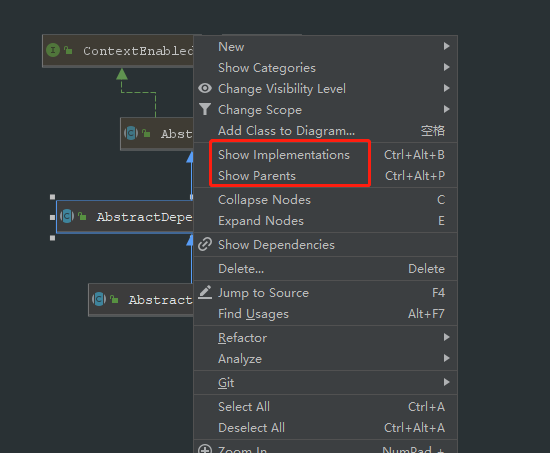

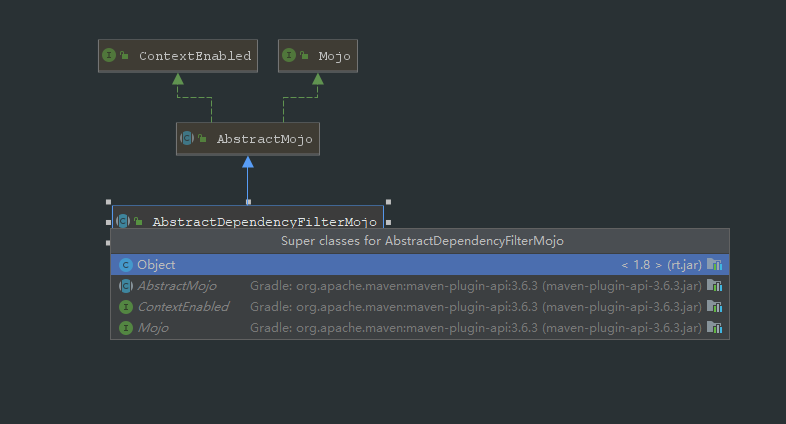

在类图中选中想查看的类节点，使用右键菜单中的 Show Parents 和 Show Implementations 选项，即可分别查看当前类的父类和实现类信息。

调整类图布局

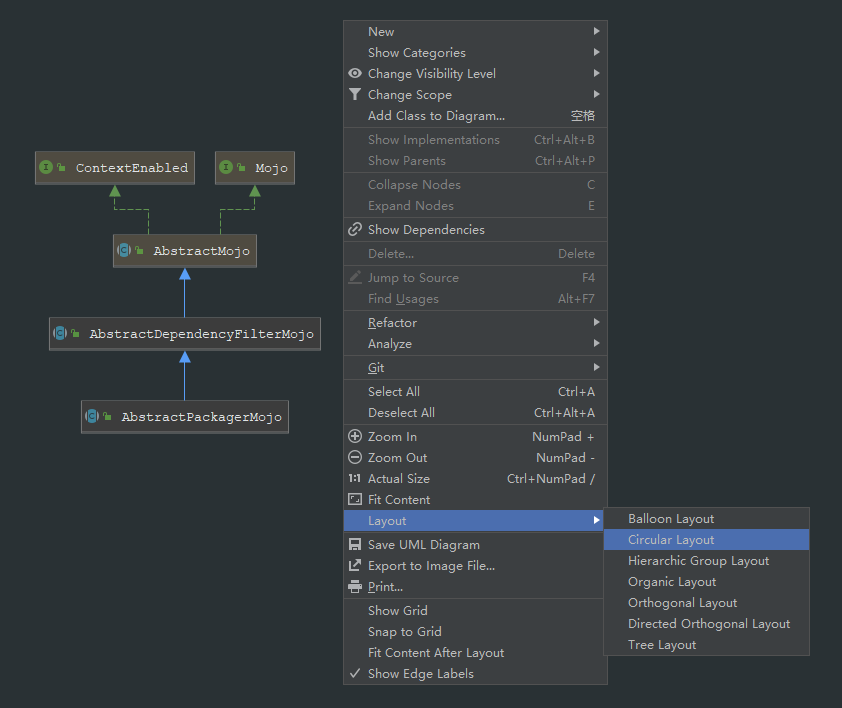

使用类图中右键菜单中的 Layout 选项，再选择子菜单项，即可改变当前类图的显示布局，以更好的显示类图关系。

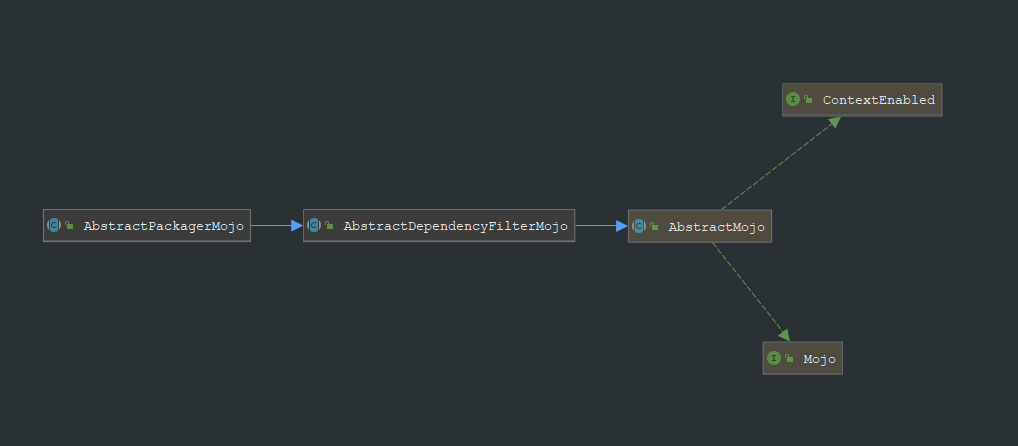

这个是我随便选的一个 Layout，大家可以根据实际情况选择不同的 Layout 使得类图更加清晰。
