按照书上顺序,噪声下面就是反馈了。但我学习这两章过程中发现,后续学习其实对之前放大电路增益、阻抗的求解基础要求很高,等学完反馈,我再倒回去理一下放大电路吧。
一、 为什么需要反馈?
1. 增益灵敏度降低 :灵敏度受温度和工艺影响,反馈后的闭环增益会避免温度和工艺影响;
2. 输入、输出阻抗变化(变高或变低都可);
3. 带宽变化;
4. 抑制非线性。
我们对反馈的分析也主要从上述几个方面入手。
二、 什么是反馈
反馈是从输出端采样信号,再通过反馈网络回到输入端。采样到的输出信号和反馈出去的信号是电压/电流的排列组合,其中,电压为并联采样(电压表),电流为串联采样(电流表);电压为串联反馈(电压加减),电流为并联反馈(电流加减)。
接下来对此逐个分析。
1. 电压-电压
输出阻抗:是开环输出阻抗的倍(减小);理解为输出阻抗是下一级电路接收到的信号源内阻,为了稳定电压,当然是信号源内阻越小越稳定。
输入阻抗:是开环输入阻抗的倍(增大);
可用作高阻抗源和低阻抗负载之间的缓冲级。
2. 电流-电压
输出阻抗:是开环输出阻抗的倍(增大);
输入阻抗:是开环输入阻抗的倍(增大);
减小前馈跨导。
3. 电压-电流
输出阻抗:是开环输出阻抗的倍(减小);
输入阻抗:是开环输入阻抗的倍(减小);
构成光纤接收器。
4. 电流-电流
输出阻抗:是开环输出阻抗的倍(增大);
输入阻抗:是开环输入阻抗的倍(减小)
一定要学会反馈类型的判断和环路增益、阻抗计算。
三、 计算方法
1. 环路增益:将主输入置零,在输出到反馈网络之间断开(构成开环电路),反馈网络输入端注入一个测试信号
,使其经过环路到达另一个断点
,后者比前者即为(±)
,负反馈为-,正反馈为+。
2. 输出阻抗:输入端置零,在输出端加一个电压源,计算该电压源➗流过的电流即可。
3. 输入阻抗:输入端加一个电压源,计算该电压源➗流过的电流即可。
4. 在输出到反馈网络之间断开(构成开环电路),计算开环参数。

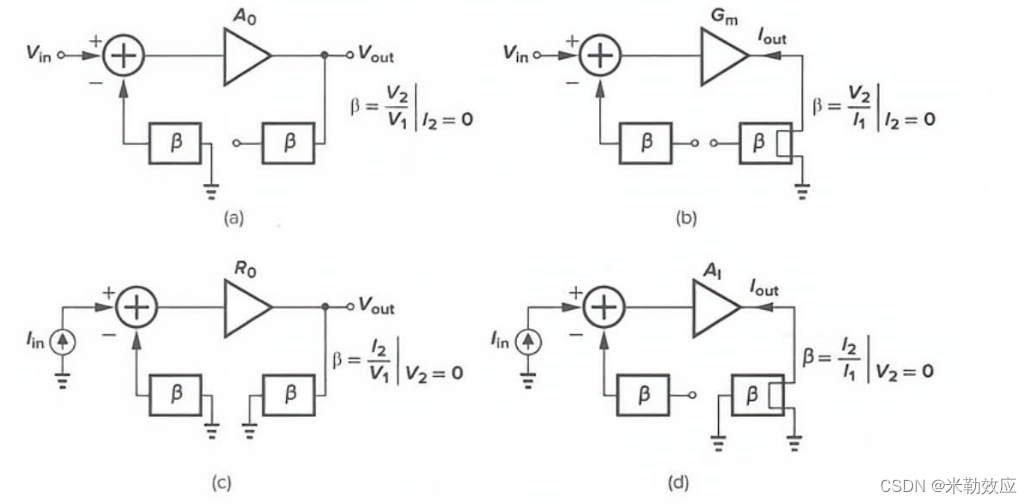

5. 反馈网络的负载影响:反馈网络的负载会对开环增益造成影响。我们将反馈网络看成一个二端口电路,选择适当的模型进行分析。
电压-电压:G模型;电压-电流:Y模型; 电流-电压:Z模型; 电流-电流: H模型
即用上图的方法断开反馈网络,求得带负载的开环增益,再乘反馈网络增益就可以得到闭环增益。
