医院综合布线

医院综合布线特点

医疗行业在综合布线中是一个比较特殊的用户，因此医院建设在一开始、尤其是在需要隔离的环境下，必须预留足够的信息点和空间，以便在需求发生变化时候可以快速扩容。

医疗行业综合布线除应具备普通商用建筑的特点外，还应根据其特点进行专门的设计，标准ANSI/TIA-1179：HealthcareFacilityTelecommunicationsCablingStandard（2010年发布）就是在ANSI/TIA568C.0商用建筑布线标准的基础上进行细化和发展。

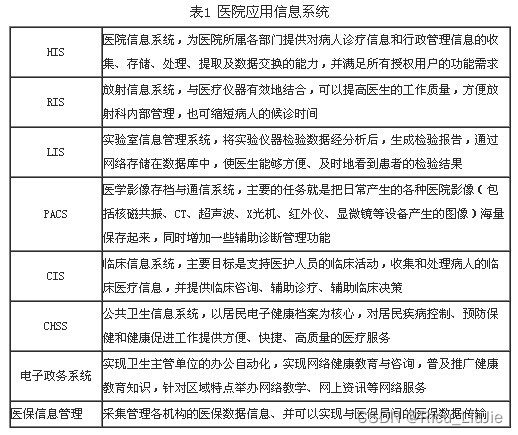

满足智能化要求是现代医院的特点之一，医院信息化与建筑智能化的有效结合，支持着医院的HIS、PACS、CIS、RIS、远程医疗等系统的应用，如表1。

医院建筑对综合布线的要求

和普通的商业楼宇不同，医院建筑提供的是关系到人民生活及生命安全的基本服务。

通讯服务的中断（如急救中心等）将造成非常严重的后果，TIA-1179对线路冗余和备份有明确的要求：在EF（EntranceFacility）部分，尤其是急救中心需要有多个电信接入点、并且路径不能相同；楼层配线/设备间至少要大于12平方米，并且主配线间通往急救和重症监护区楼层设备间的骨干链路必须有2条以上的路径（如图）。

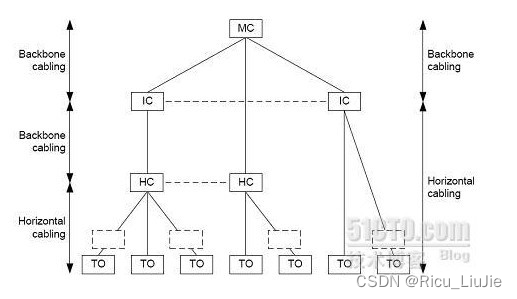

图中骨干链路的备份和冗余

针对医院建筑信息系统在应用功能上的特点，在进行综合布线设计时需考虑以下因素：

1、不同网络之间的物理隔离

医院建筑综合布线一般都会涉及到内网、外网等不同网络，有些医院甚至还有军网、涉密网络等。这就要求综合布线系统在设计之初，就需要考虑相关网络之间如何进行隔离、隔离的具体程度如何：

不同网络的主干数据系统进行隔离，IDF交换机及配线架共用

不同网络的主干数据系统进行隔离，IDF交换机和配线架不共用

不同网络间具有完全独立的主干数据系统及IDF

其中前两种隔离方式在基础设施如配线间、机柜等属于共用部分，而第三种隔离将从基础设施如配线机房、机柜开始就完全分开。

2、各功能区信息点的密度

普通商业楼宇信息点密度一般是按照1点/5mm2计算，医院建筑则需要根据其网络特点进行设计，如TIA-1179对相关区域和
