振动分析的细化——频谱和时频分析实例

这里的内容仍然是引用了王勇老师的轴承振动分析：王勇，才家刚，电机轴承应用技术，第二版，机械工业出版社，2023.12

1.频谱在整个生命周期的衰落趋势



2.时频分析的两个视图

时频分析的基础是频谱在时间轴上的播放。直接将时间轴定义为Z轴，得到的就是瀑布图。如果将时间轴替换掉幅度轴，然后用颜色体现幅度信息，得到的就是热力图。

时频分析的基础是频域，频域提现了故障的频域细节。而时频分析本质上是一种趋势分析。它查看的是设备的故障演进过程。

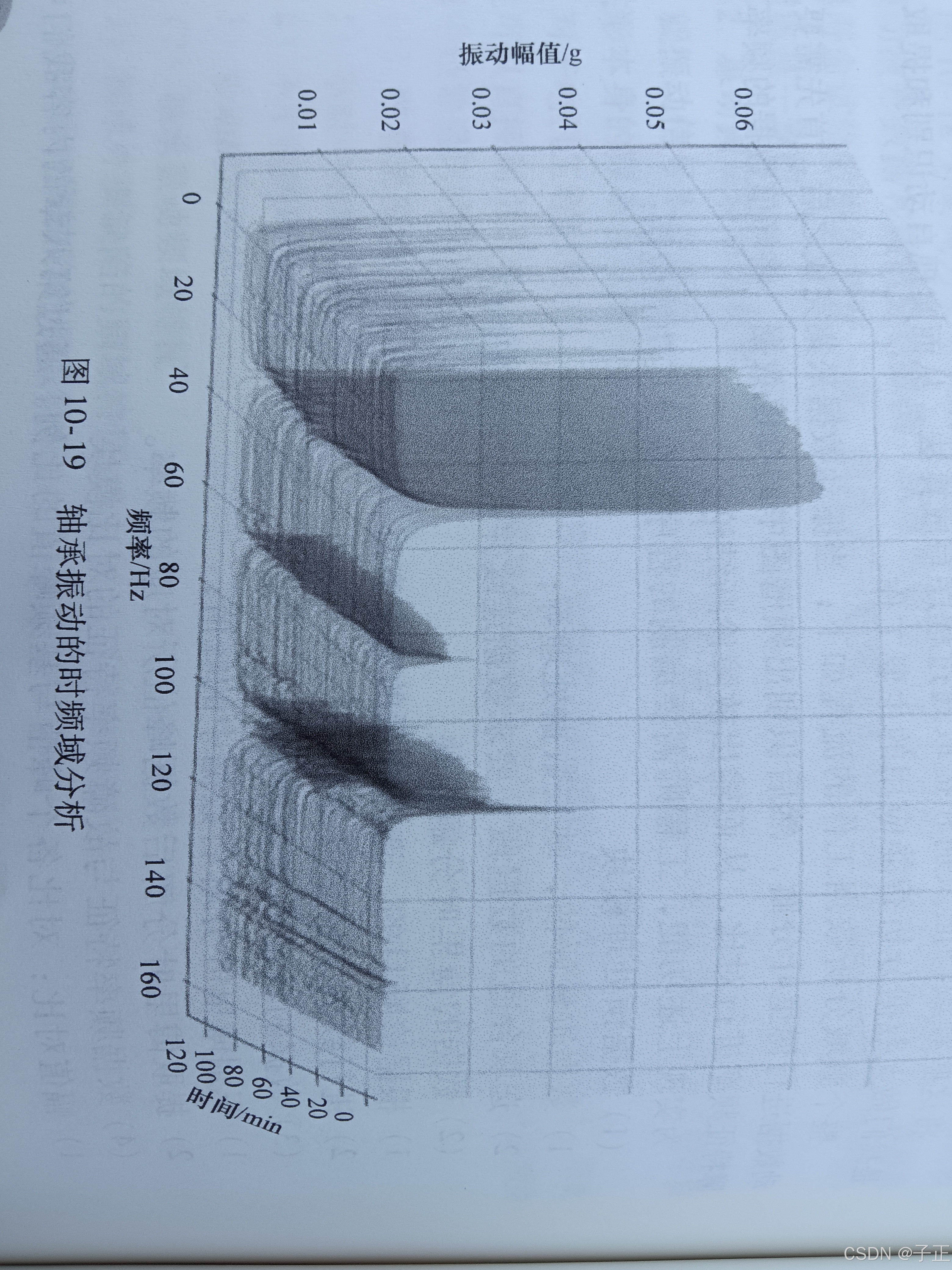

2.1瀑布图

 2.2热力图

用颜色来标记特定频率振动的强弱，类似一种全频段心电图。

很奇怪，我的编辑工具无法上传这张图片，可以百度搜索时频图。振动的时频图是一组横向条纹，一组新的故障引入时，能清晰地看到一个新的横向频点，一个突然出现的细线，逐渐在横轴延展，渐强，对轴承，可能会逐渐洇开。
