AD中版本控制工具的使用

创建工程

• 打开软件

在Windows开始菜单选择AD18软件

• 创建工程

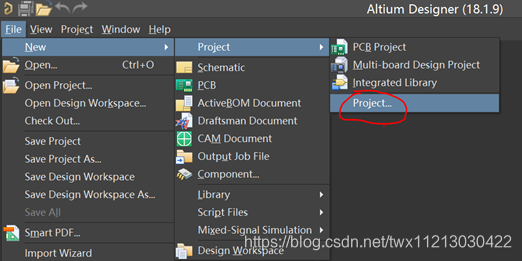

点击File >> New >> Project >> Project…来创建工程文件

• 保存工程

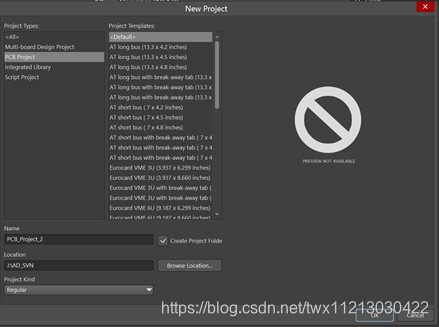

工程模板选择default(默认)、填写工程名称、选择保存路径。然后点击OK

设置版本控制参数

• 设置SVN版本

点击右上角图标，打开Preferences(偏爱)窗口。选择Data Management >> Version Control

然后选择SVN版本为1.7(更高的版本可能会报错)。

• 创建SVN

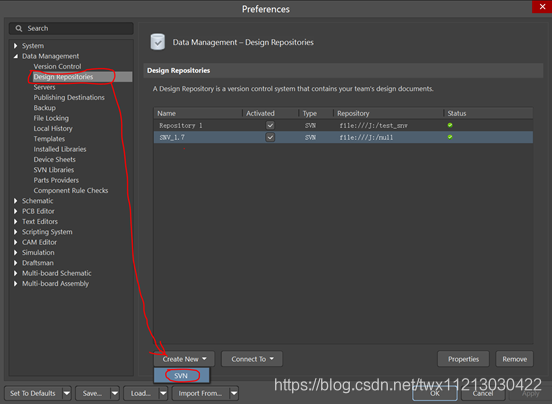

在Preferences(偏爱)窗口中选择Data Management >> Design Repositories。然后选点击Create New创建SVN

• 设置备份路径

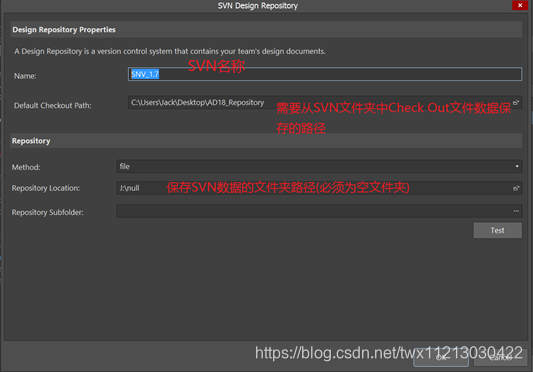

设置Reposity名称、Check Out路径(从SVN文件夹中将数据文件“PCB文件”保存至本地的路径)、Repository方法设置为file(因为这里是本机电脑)、设置Repository路径(必须为空)

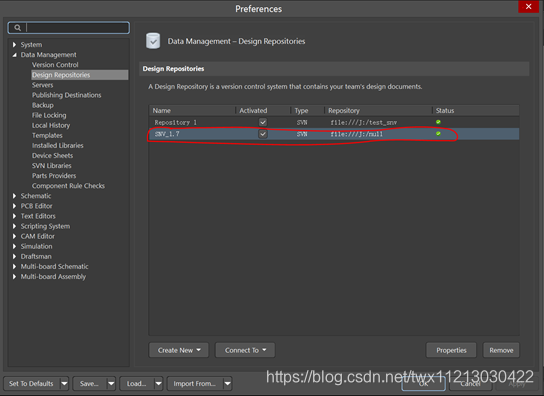

点击OK之后，可以看到Status状态栏处显示√状态。

对工程进行版本控制

• 添加工程至版本控制中

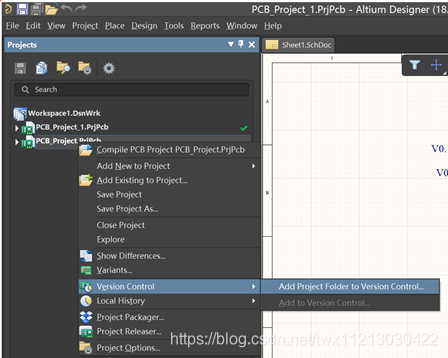

在工程窗口中选择相应工程，右键选择Version Control >> Add Project Folder to Version Control…

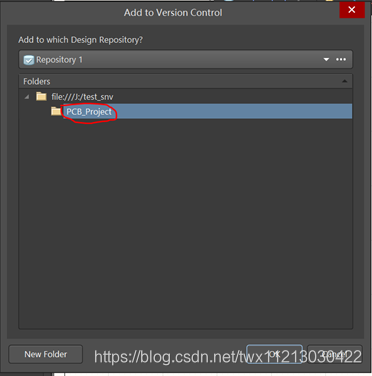

在Flolers中新建一个文件夹，然后选中新建的文件夹，点击OK

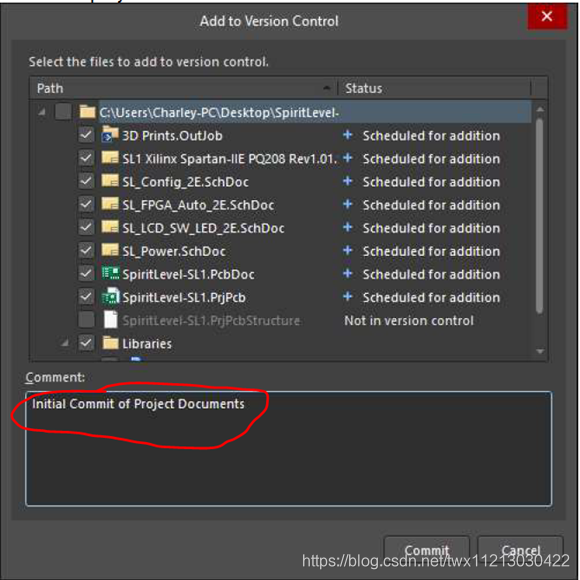

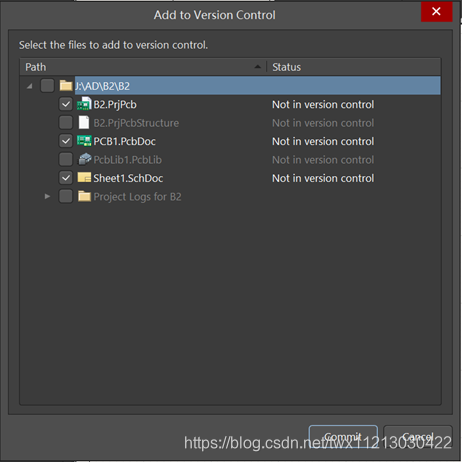

选择需要添加到版本控制中的文件，然后点击Commit按钮

注意工程窗口中相应的工程会显示 图标，表示工程处于准备提交状态

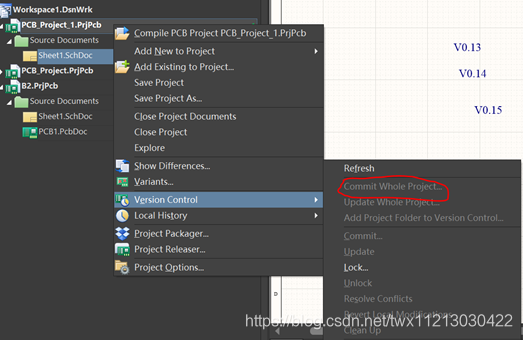

在工程窗口中选中工程，右键选择Verion Control >> Commit Whole Project…

在Add to Version Control窗口中Commit处添加相关注释信息

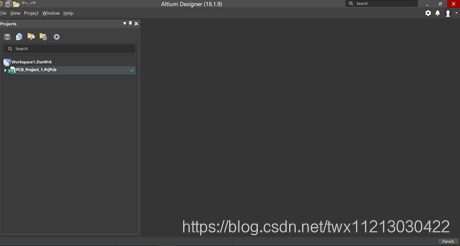

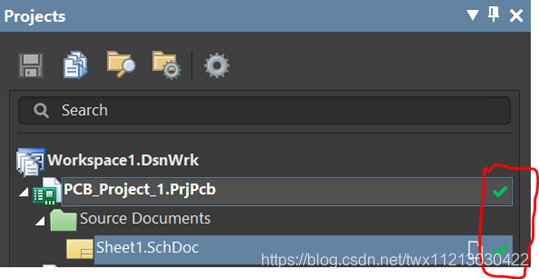

现在你可以看到工程窗口中相应工程后面将会显示 图标。表示工程已经正常提交

• Check Out文件

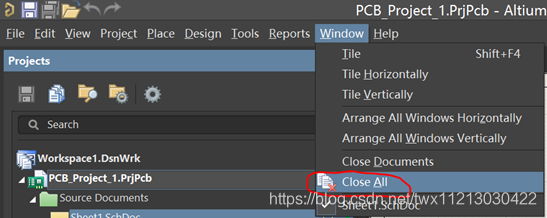

选择Window窗口中Close All将所有工程全部关闭

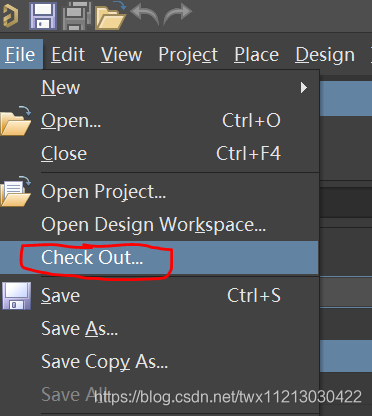

点击File >> Check Out..将刚才提交的工程，从SVN服务器中Check Out出来并选择需要保存的路径

• 修改并更新工程

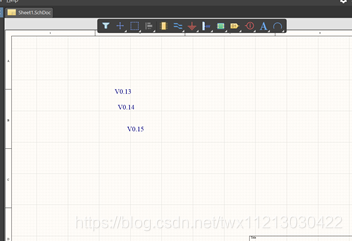

打开工程下任意的文件，比如原理图文件。然后向原理图中添加或修改相关信息并保存文件

这时在工程窗口中相应的工程将会显示 图标，表示本地拷贝的文件与原始文件不一致

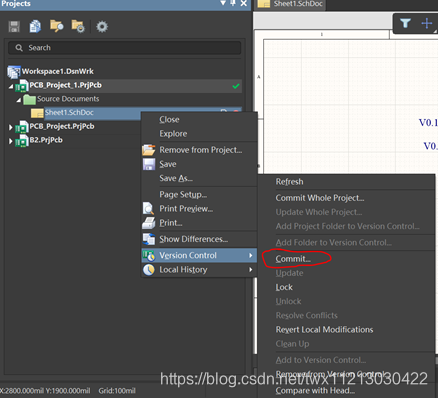

选中显示图标的文件，右键选择Version Control >> Commit提交此文件并给当前版本添加相关注释信息

打开以前版本与比较版本之间差异

• 打开以前版本

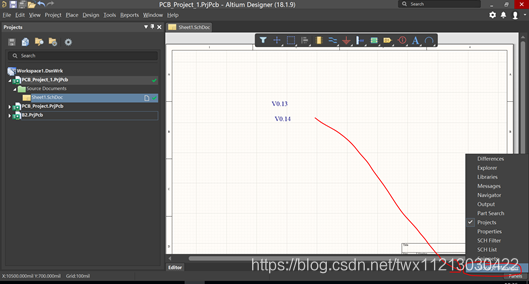

在AD18窗口中的右下角点击Panels >> Storage Manager，打开Storage Manager窗口。

选中窗口中的工程文件，在VCS Revisions窗口中会显示该工程以前的版本信息。双击Revision栏中的版本号即可打开相应版本的文件。

• 比较版本差异

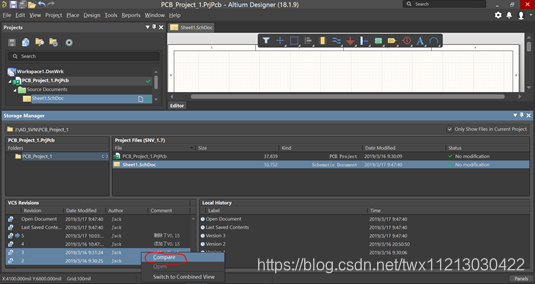

同时选中VCS Revisions窗口中的Revision栏中需要比较的版本号。右键选择Compare执行比较操作。

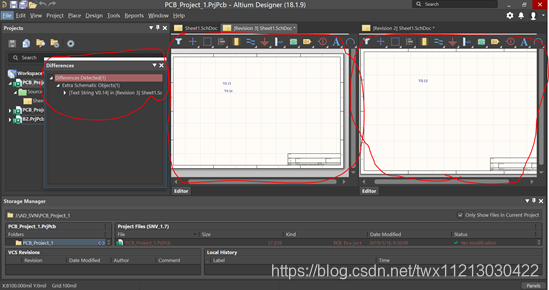

此时将会打开Differences窗口，这里会显示版本之间差异的信息。同时也会自动打开比较的文件。
