一、前言

本实验采用的是0.96寸OLED显示屏，该显示屏采用的是SSD1306驱动芯片，而STM32我采用的是STM32F103RCT6的系统板。
0.96OLED屏幕资料
我会在结尾把所有工程都给出来供大家下载学习。

二、了解SPI（串行外设接口）

1、SPI的定义

SPI（Serial Peripheral Interface）是一种串行同步通讯协议，由一个主设备和一个或多个从设备组成，主设备启动一个与从设备的同步通讯，从而完成数据的交换。SPI 接口一般由4根线组成，CS片选信号（有的单片机上也称为NSS），SCLK时钟信号线，MISO数据线（主机输入从机输出），MOSI数据线（主机输出从机输入），CS 决定了唯一的与主设备通信的从设备，如没有CS 信号，则只能存在一个从设备，主设备通过产生移位时钟信号来发起通讯。通讯时主机的数据由MISO输入，由MOSI 输出，输入的数据在时钟的上升或下降沿被采样，输出数据在紧接着的下降或上升沿被发出（具体由SPI的时钟相位和极性的设置而决定）。

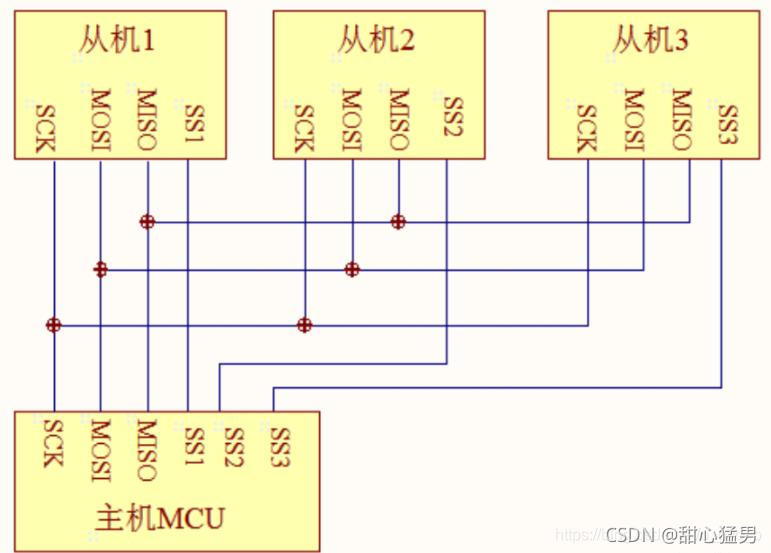

2、SPI连接方式

在这里插入图片描述
SS( Slave Select)：从设备选择信号线，常称为片选信号线。
SCK (Serial Clock)：时钟信号线，用于通讯数据同步。
MOSI (Master Output， Slave Input)：主设备输出/从设备输入引脚。
MISO(Master Input,，Slave Output)：主设备输入/从设备输出引脚。

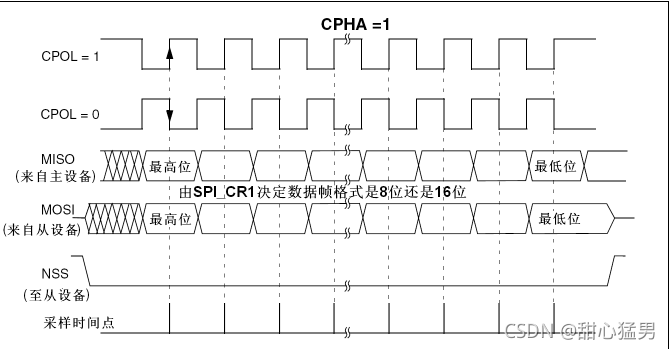

3、SPI时序

在这里插入图片描述
首先，由主机把片选信号线SS 拉低，意为主机输出，在SS 被拉低的时刻，SCK 分为两种情况，若我们设置为 CPOL=0，则 SCK 时序在这个时刻为低电平，若设置为 CPOL=1，则 SCK 在这个时刻为高电平。采样时刻都是在 SCK 的奇数边沿(注意奇数边沿有时为下降沿，有时为上升沿)。
CPHA=1时，数据信号的采样时刻为偶数边沿。
详情可以看：STM32SPI详解

三、题目要求

理解OLED屏显和汉字点阵编码原理，使用STM32F103的SPI或IIC接口实现以下功能：

显示自己的学号和姓名；
显示AHT20的温度和湿度；
上下或左右的滑动显示长字符，比如“Hello，欢迎来到重庆交通大学物联网205实训室！”或者一段歌词或诗词。

四、0.96OLED使用方法

1、0.96寸OLED屏幕资料

参考：0.96屏幕资料

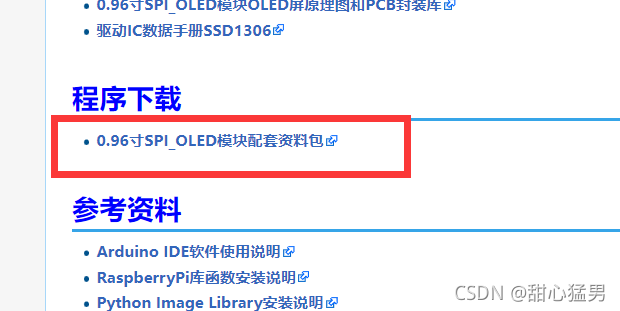

咱们找到其中的0.96寸SPI_OLED模块配套资料包，点击下载。
在这里插入图片描述
咱们下载完成之后解压，得到商家写的程序，紧接着咱们需要打开资料包然后找到历程Demo，找到自己对应的历程范例（STM32），然后咱们需要找到找到四线SPI历程，然后点击打开。通过咱们的KEIL编译然后烧录到咱们的板子里面。
将显示屏与咱们的板子连线，连线方式如下：
在这里插入图片描述

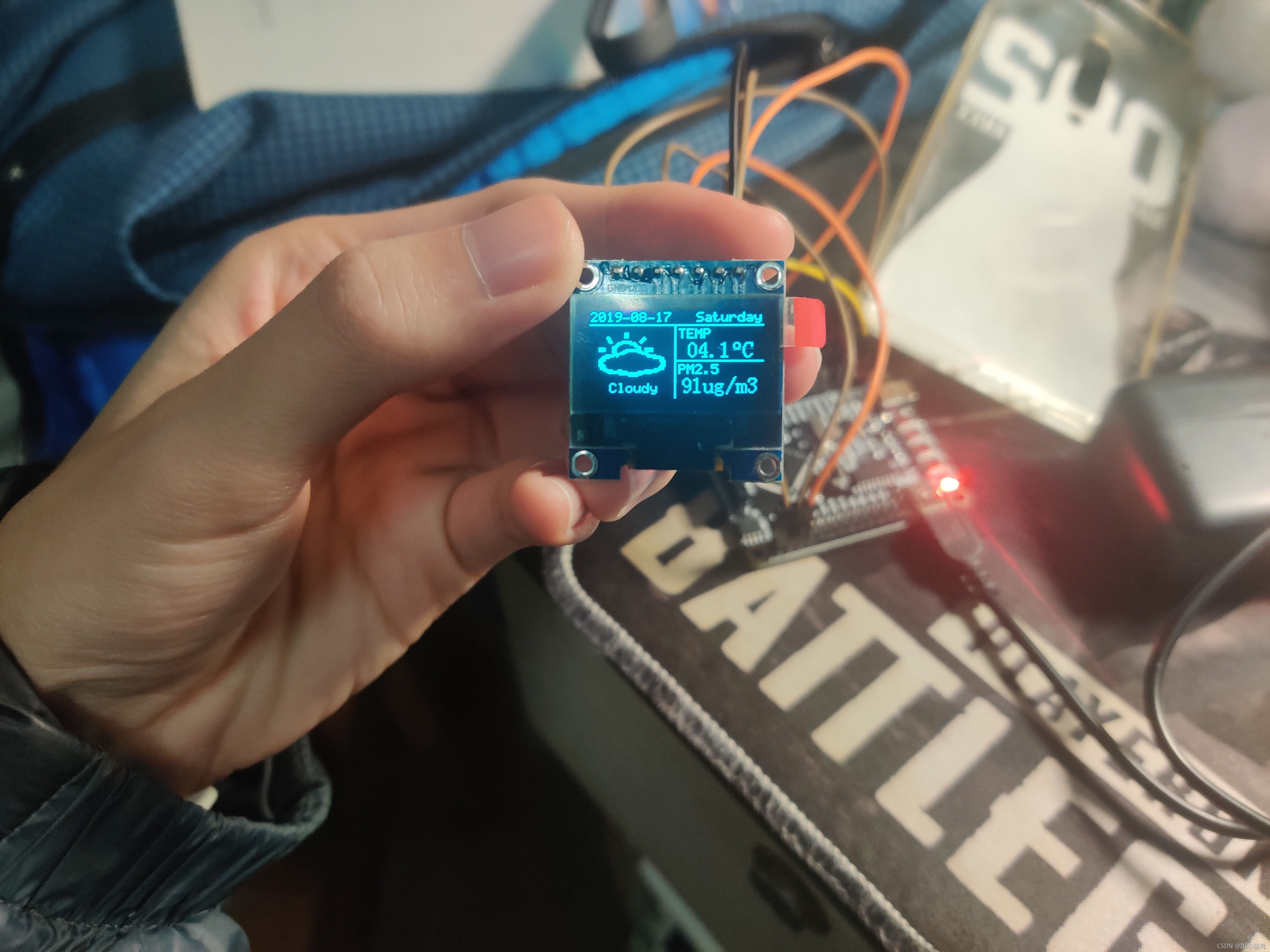

在连接号咱们的板子与显示屏之后就可以看到商家给出的测试程序了：
请添加图片描述

五、在显示屏上显示自己的姓名与学号

1、修改程序

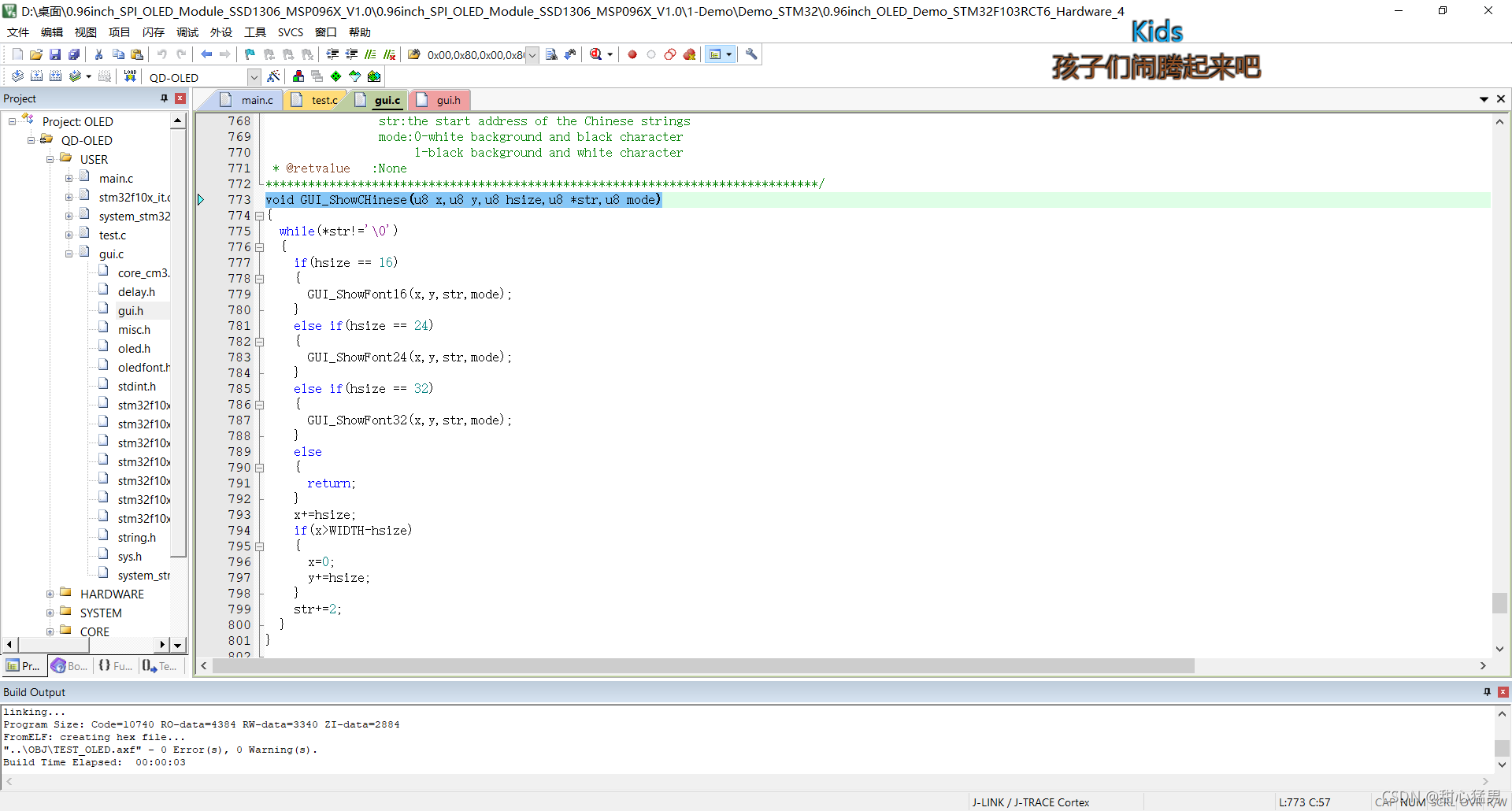

咱们看到了商家给出的程序范例，现在我们需要将给出的程序稍作修改然后达到我们的目的，大家不要想的太复杂，我们现在就先来看一下一些我们需要用到的代码的意思。
在这里插入图片描述
首先我们看到 GUI_ShowCHinese(u8 x,u8 y,u8 hsize,u8 *str,u8 mode) 这个函数，这个函数表示在屏幕上显示中文，其中的x，y分别为起始显示的坐标，hsize表示咱们的点阵大小（我们这里只需要用到16×16的点阵即可）

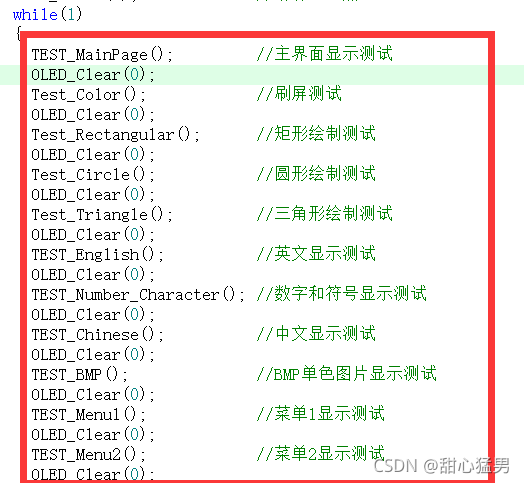

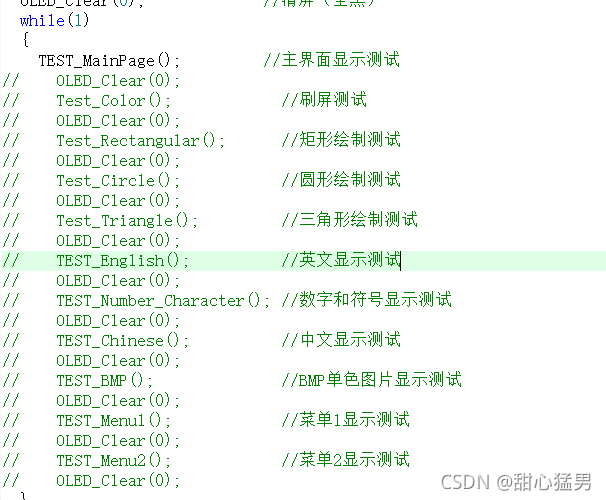

紧接着我们看到main.c文件中while循环中的测试历程：
在这里插入图片描述
我们只需要主界面显示测试函数，即TEST_MainPage() 函数，其他全部注释掉即可：

然后我们右键点击TEST_MainPage() 跳到该函数定义，我们只需要将定义中的函数改成：

	GUI_ShowCHinese(28,20,16,"窝室嫩叠",1);
	GUI_ShowString(4,48,"631907030434",16,1);
	delay_ms(1500);
	delay_ms(1500);

然后我们需要将我们上面用到的汉字子模导入到我们的程序中：

"窝",0x02,0x00,0x01,0x00,0x7F,0xFE,0x48,0x22,0x90,0x14,0x2F,0xE8,0x08,0x20,0x08,0x20,
  0x0F,0xE0,0x01,0x00,0x3F,0xF8,0x21,0x08,0x22,0x88,0x24,0x48,0x20,0x08,0x20,0x18,/*"窝",0*/
	"室",0x02,0x00,0x01,0x00,0x7F,0xFE,0x40,0x02,0x80,0x04,0x3F,0xF8,0x04,0x00,0x08,0x20,
	0x1F,0xF0,0x01,0x10,0x01,0x00,0x3F,0xF8,0x01,0x00,0x01,0x00,0xFF,0xFE,0x00,0x00,/*"室",0*/
	"嫩",0x21,0x08,0x21,0x08,0x27,0xC8,0x21,0x10,0xF1,0x1E,0x57,0xE4,0x55,0x54,0x55,0x54,
	0x57,0xD4,0x91,0x14,0x53,0x94,0x25,0x48,0x29,0x48,0x51,0x14,0x51,0x14,0x81,0x22,/*"嫩",0*/
	"叠",0x1F,0xE0,0x04,0x40,0x03,0x80,0x0C,0x40,0x7E,0xFC,0x22,0x44,0x1C,0x38,0x62,0x44,
	0x00,0x00,0xFF,0xFE,0x90,0x12,0x1F,0xF0,0x10,0x10,0x1F,0xF0,0x10,0x10,0xFF,0xFE,/*"叠",0*/

注：字模存储文件在HARDWARE下的oledfont.h文件中，我们只需要将上面的字模代码加入==const typFNT_GB16 cfont16[]==中就OK啦。字模生成软件：字模软件下载地址

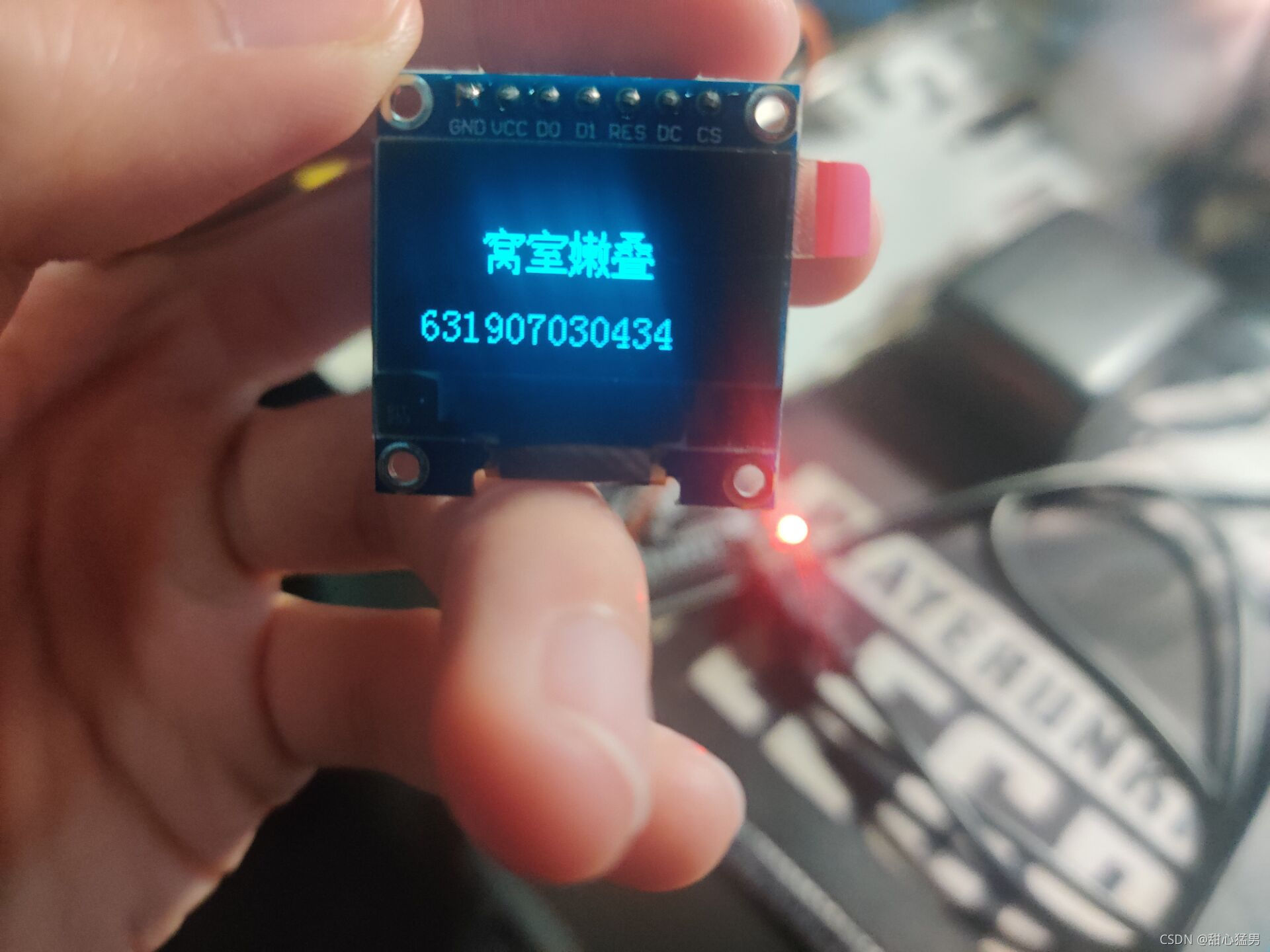

2、效果展示

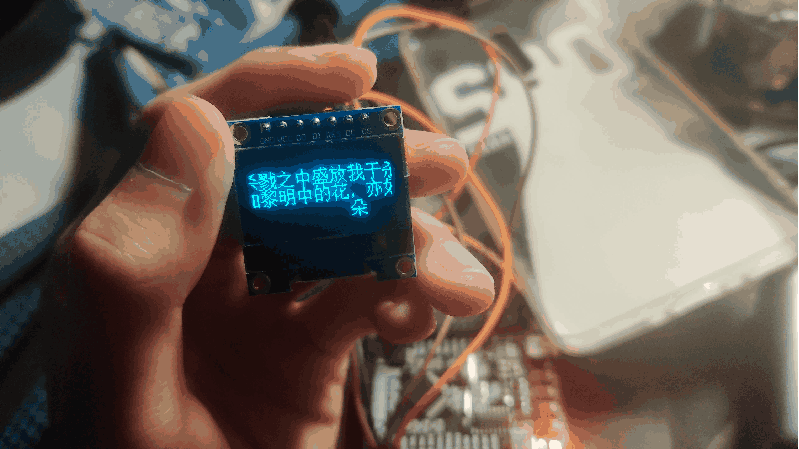

在我们烧录好程序之后，我们就可以来看看显示效果啦！
请添加图片描述

六、在显示屏上显示温度与湿度

1、温湿度采集及串口显示

在之前的博客中向大家介绍了基于AHT20传感器的温湿度采集，我们运用的是串口助手在电脑上实时显示采集到的温湿度数据，现在我们要考虑另外一种方法，在我们不借助PC的时候将0.96寸OLED显示屏与系统板相连直接在屏幕上显示这些信息。

2、实现将温湿度信息显示到OLED屏幕上

我们可以借鉴上次写的串口显示，向咱们的工程中添加OLED显示的代码就可以完成咱们的程序了。
温湿度显示的代码：

void read_AHT20(void)
{
	uint8_t   i;
	for(i=0; i<6; i++)
	{
		readByte[i]=0;
	}

	//-------------
	I2C_Start();

	I2C_WriteByte(0x71);
	ack_status = Receive_ACK();
	readByte[0]= I2C_ReadByte();
	Send_ACK();

	readByte[1]= I2C_ReadByte();
	Send_ACK();

	readByte[2]= I2C_ReadByte();
	Send_ACK();

	readByte[3]= I2C_ReadByte();
	Send_ACK();

	readByte[4]= I2C_ReadByte();
	Send_ACK();

	readByte[5]= I2C_ReadByte();
	SendNot_Ack();
	//Send_ACK();

	I2C_Stop();

	//--------------
	if( (readByte[0] & 0x68) == 0x08 )
	{
		H1 = readByte[1];
		H1 = (H1<<8) | readByte[2];
		H1 = (H1<<8) | readByte[3];
		H1 = H1>>4;

		H1 = (H1*1000)/1024/1024;

		T1 = readByte[3];
		T1 = T1 & 0x0000000F;
		T1 = (T1<<8) | readByte[4];
		T1 = (T1<<8) | readByte[5];

		T1 = (T1*2000)/1024/1024 - 500;

		AHT20_OutData[0] = (H1>>8) & 0x000000FF;
		AHT20_OutData[1] = H1 & 0x000000FF;

		AHT20_OutData[2] = (T1>>8) & 0x000000FF;
		AHT20_OutData[3] = T1 & 0x000000FF;
	}
	else
	{
		AHT20_OutData[0] = 0xFF;
		AHT20_OutData[1] = 0xFF;

		AHT20_OutData[2] = 0xFF;
		AHT20_OutData[3] = 0xFF;
		printf("lyy");

	}
	/*通过串口显示采集得到的温湿度
	printf("\r\n");
	printf("温度:%d%d.%d",T1/100,(T1/10)%10,T1%10);
	printf("湿度:%d%d.%d",H1/100,(H1/10)%10,H1%10);
	printf("\r\n");*/
	t=T1/10;
	t1=T1%10;
	a=(float)(t+t1*0.1);
	h=H1/10;
	h1=H1%10;
	b=(float)(h+h1*0.1);
	sprintf(strTemp,"%.1f",a);   //调用Sprintf函数把DHT11的温度数据格式化到字符串数组变量strTemp中
    sprintf(strHumi,"%.1f",b);    //调用Sprintf函数把DHT11的湿度数据格式化到字符串数组变量strHumi中
	GUI_ShowCHinese(16,00,16,"温湿度显示",1);
	GUI_ShowCHinese(16,20,16,"温度",1);
	GUI_ShowString(53,20,strTemp,16,1);
	GUI_ShowCHinese(16,38,16,"湿度",1);
	GUI_ShowString(53,38,strHumi,16,1);
	delay_ms(1500);
	delay_ms(1500);
}

向咱们的字模存储文件中添加我们对应的中文字模：

	"温",0x00,0x00,0x23,0xF8,0x12,0x08,0x12,0x08,0x83,0xF8,0x42,0x08,0x42,0x08,0x13,0xF8,
  0x10,0x00,0x27,0xFC,0xE4,0xA4,0x24,0xA4,0x24,0xA4,0x24,0xA4,0x2F,0xFE,0x00,0x00,/*"温",0*/
	"度",0x01,0x00,0x00,0x80,0x3F,0xFE,0x22,0x20,0x22,0x20,0x3F,0xFC,0x22,0x20,0x22,0x20,
  0x23,0xE0,0x20,0x00,0x2F,0xF0,0x24,0x10,0x42,0x20,0x41,0xC0,0x86,0x30,0x38,0x0E,/*"度",0*/
	"湿",0x00,0x00,0x27,0xF8,0x14,0x08,0x14,0x08,0x87,0xF8,0x44,0x08,0x44,0x08,0x17,0xF8,
  0x11,0x20,0x21,0x20,0xE9,0x24,0x25,0x28,0x23,0x30,0x21,0x20,0x2F,0xFE,0x00,0x00,/*"湿",0*/
	"显",0x00,0x00,0x1F,0xF0,0x10,0x10,0x10,0x10,0x1F,0xF0,0x10,0x10,0x10,0x10,0x1F,0xF0,
  0x04,0x40,0x44,0x44,0x24,0x44,0x14,0x48,0x14,0x50,0x04,0x40,0xFF,0xFE,0x00,0x00,/*"显",0*/
	"示",0x00,0x00,0x3F,0xF8,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0xFF,0xFE,0x01,0x00,
  0x01,0x00,0x11,0x10,0x11,0x08,0x21,0x04,0x41,0x02,0x81,0x02,0x05,0x00,0x02,0x00,/*"示",0*/

在main.c文件的主函数中添加OLED显示函数：

#include "delay.h"
#include "usart.h"
#include "bsp_i2c.h"
#include "sys.h"

#include "oled.h"
#include "gui.h"
#include "test.h"

int main(void)
{
	delay_init();	    	       //延时函数初始化
	uart_init(115200);
	IIC_Init();

	NVIC_Configuration(); 	   //设置NVIC中断分组2:2位抢占优先级，2位响应优先级
	OLED_Init();			         //初始化OLED
	OLED_Clear(0);
	while(1)
	{
		//printf("温度湿度显示");
		read_AHT20_once();
		OLED_Clear(0);
		delay_ms(1500);
  }
}

这里是间隔1.5s采样一次，也可以根据自己的要求来改变延时函数从而改变采样时间间隔。

3、效果展示

请添加图片描述

我们可以看到上面的主函数中的while循环中，在读取AHT20传感器数据之后进行了一次清屏（OLED_CLEAR(0)），所以我们看到的屏幕是一黑一亮闪烁的，也可以去掉这个清屏函数，做到常亮的同时只改变此时的温湿度采集数据。

七、在OLED屏幕上滑动显示长诗句

1、了解OLED显示屏的滚动命令

由于OLED的主控芯片是：SSD1306，所以需要我们再了解一下该芯片的资料。
在这里插入图片描述
水平左右移动代码：

OLED_WR_Byte(0x2E,OLED_CMD);        //关闭滚动
OLED_WR_Byte(0x26,OLED_CMD);        //水平向左或者右滚动 26/27
OLED_WR_Byte(0x00,OLED_CMD);        //虚拟字节
OLED_WR_Byte(0x00,OLED_CMD);        //起始页 0
OLED_WR_Byte(0x07,OLED_CMD);        //滚动时间间隔
OLED_WR_Byte(0x07,OLED_CMD);        //终止页 7
OLED_WR_Byte(0x00,OLED_CMD);        //虚拟字节
OLED_WR_Byte(0xFF,OLED_CMD);        //虚拟字节
OLED_WR_Byte(0x2F,OLED_CMD);        //开启滚动

垂直和水平移动代码：

OLED_WR_Byte(0x2E,OLED_CMD);        //关闭滚动
OLED_WR_Byte(0x29,OLED_CMD);        //水平垂直和水平滚动左右 29/2a
OLED_WR_Byte(0x00,OLED_CMD);        //虚拟字节
OLED_WR_Byte(0x00,OLED_CMD);        //起始页 0
OLED_WR_Byte(0x07,OLED_CMD);        //滚动时间间隔
OLED_WR_Byte(0x07,OLED_CMD);        //终止页 1
OLED_WR_Byte(0x01,OLED_CMD);        //垂直滚动偏移量
OLED_WR_Byte(0x2F,OLED_CMD);        //开启滚动

说明：设置前需要先发关闭滚动的指令2E，接着发滚动指令29（向右）或2A（向左）。紧接着发5条参数设置指令，用来设置持续水平滚动参数和决定滚动开始页，结束页，滚动速度和垂直滚动偏移的，最后才发开始滚屏指令2F。
注意：在发送开始滚屏（2F）前要先传输好显示数据，如果在滚屏的时候传输显示数据RAM中的内容可能被损坏，无法正常显示。

2、修改代码

首先我们将生成的字模存储到对应的文件中（欢迎来到重庆交通大学物联网实训室）：

	"欢",0x00,0x80,0x00,0x80,0xFC,0x80,0x04,0xFC,0x05,0x04,0x49,0x08,0x2A,0x40,0x14,0x40,
  0x10,0x40,0x28,0xA0,0x24,0xA0,0x45,0x10,0x81,0x10,0x02,0x08,0x04,0x04,0x08,0x02,/*"欢",0*/
	"迎",0x00,0x00,0x20,0x80,0x13,0x3C,0x12,0x24,0x02,0x24,0x02,0x24,0xF2,0x24,0x12,0x24,
  0x12,0x24,0x12,0xB4,0x13,0x28,0x12,0x20,0x10,0x20,0x28,0x20,0x47,0xFE,0x00,0x00,/*"迎",0*/
	"来",0x01,0x00,0x01,0x00,0x01,0x00,0x7F,0xFC,0x01,0x00,0x11,0x10,0x09,0x10,0x09,0x20,
  0xFF,0xFE,0x03,0x80,0x05,0x40,0x09,0x20,0x31,0x18,0xC1,0x06,0x01,0x00,0x01,0x00,/*"来",0*/
	"到",0x00,0x04,0xFF,0x84,0x08,0x04,0x10,0x24,0x22,0x24,0x41,0x24,0xFF,0xA4,0x08,0xA4,
  0x08,0x24,0x08,0x24,0x7F,0x24,0x08,0x24,0x08,0x04,0x0F,0x84,0xF8,0x14,0x40,0x08,/*"到",0*/
  	"重",0x00,0x10,0x00,0xF8,0x3F,0x00,0x01,0x00,0xFF,0xFE,0x01,0x00,0x1F,0xF0,0x11,0x10,
	0x1F,0xF0,0x11,0x10,0x1F,0xF0,0x01,0x00,0x3F,0xF8,0x01,0x00,0xFF,0xFE,0x00,0x00,/*"重",0*/
	"庆",0x01,0x00,0x00,0x80,0x3F,0xFE,0x20,0x00,0x20,0x80,0x20,0x80,0x20,0x80,0x2F,0xFC,
	0x20,0x80,0x21,0x40,0x21,0x40,0x22,0x20,0x42,0x20,0x44,0x10,0x88,0x08,0x10,0x06,/*"庆",0*/
	"交",0x02,0x00,0x01,0x00,0x01,0x00,0xFF,0xFE,0x00,0x00,0x10,0x10,0x10,0x08,0x20,0x24,
	0x48,0x24,0x04,0x40,0x02,0x80,0x01,0x00,0x02,0x80,0x0C,0x40,0x30,0x30,0xC0,0x0E,/*"交",0*/
	"通",0x00,0x00,0x47,0xF8,0x20,0x10,0x21,0xA0,0x00,0x40,0x07,0xFC,0xE4,0x44,0x24,0x44,
	0x27,0xFC,0x24,0x44,0x24,0x44,0x27,0xFC,0x24,0x44,0x24,0x54,0x54,0x08,0x8F,0xFE,/*"通",0*/
	"大",0x01,0x00,0x01,0x00,0x01,0x00,0x01,0x00,0x01,0x00,0xFF,0xFE,0x01,0x00,0x01,0x00,
	0x02,0x80,0x02,0x80,0x04,0x40,0x04,0x40,0x08,0x20,0x10,0x10,0x20,0x08,0xC0,0x06,/*"大",0*/
	"学",0x22,0x08,0x11,0x08,0x11,0x10,0x00,0x20,0x7F,0xFE,0x40,0x02,0x80,0x04,0x1F,0xE0,
	0x00,0x40,0x01,0x80,0xFF,0xFE,0x01,0x00,0x01,0x00,0x01,0x00,0x05,0x00,0x02,0x00,/*"学",0*/
	"物",0x10,0x80,0x10,0x80,0x50,0x80,0x50,0xFC,0x7D,0x54,0x52,0x54,0x90,0x54,0x10,0x94,
	0x1C,0x94,0xF1,0x24,0x52,0x24,0x10,0x44,0x10,0x44,0x10,0x84,0x11,0x28,0x10,0x10,/*"物",0*/
	"联",0x00,0x88,0xFC,0x48,0x48,0x50,0x48,0x00,0x79,0xFC,0x48,0x20,0x48,0x20,0x78,0x20,
	0x4B,0xFE,0x48,0x20,0x4C,0x50,0x78,0x50,0xC8,0x88,0x08,0x88,0x09,0x04,0x0A,0x02,/*"联",0*/
	"网",0x00,0x00,0x7F,0xFC,0x40,0x04,0x40,0x04,0x42,0x14,0x52,0x94,0x4A,0x54,0x44,0x24,
	0x44,0x24,0x4A,0x54,0x4A,0x54,0x52,0x94,0x61,0x04,0x40,0x04,0x40,0x14,0x40,0x08,/*"网",0*/
	"实",0x02,0x00,0x01,0x00,0x7F,0xFE,0x40,0x02,0x88,0x84,0x04,0x80,0x04,0x80,0x10,0x80,
	0x08,0x80,0x08,0x80,0xFF,0xFE,0x01,0x40,0x02,0x20,0x04,0x10,0x18,0x08,0x60,0x04,/*"实",0*/
	"训",0x01,0x04,0x21,0x24,0x11,0x24,0x11,0x24,0x01,0x24,0x01,0x24,0xF1,0x24,0x11,0x24,
	0x11,0x24,0x11,0x24,0x11,0x24,0x15,0x24,0x19,0x24,0x12,0x24,0x02,0x04,0x04,0x04,/*"训",0*/
	"室",0x02,0x00,0x01,0x00,0x7F,0xFE,0x40,0x02,0x80,0x04,0x3F,0xF8,0x04,0x00,0x08,0x20,
	0x1F,0xF0,0x01,0x10,0x01,0x00,0x3F,0xF8,0x01,0x00,0x01,0x00,0xFF,0xFE,0x00,0x00,/*"室",0*/

然后我们点击test.c文件，修改好之前我们讲过的显示中文函数GUI_ShowCHinese：

void TEST_MainPage(void)
{
	GUI_ShowCHinese(0,10,16,"欢迎来到重庆交通大学物联网实训室",1);
	delay_ms(1500);
	delay_ms(1500);
}

最后，我们就该修改main.c文件了：

#include "delay.h"
#include "sys.h"
#include "oled.h"
#include "gui.h"
#include "test.h"
int main(void)
{
	delay_init();	    	       //延时函数初始化
	NVIC_Configuration(); 	   //设置NVIC中断分组2:2位抢占优先级，2位响应优先级
	OLED_Init();			         //初始化OLED
	OLED_Clear(0);             //清屏（全黑）
	OLED_WR_Byte(0x2E,OLED_CMD);        //关闭滚动
    OLED_WR_Byte(0x27,OLED_CMD);        //水平向左或者右滚动 26/27
    OLED_WR_Byte(0x00,OLED_CMD);        //虚拟字节
	OLED_WR_Byte(0x00,OLED_CMD);        //起始页 0
	OLED_WR_Byte(0x07,OLED_CMD);        //滚动时间间隔
	OLED_WR_Byte(0x07,OLED_CMD);        //终止页 7
	OLED_WR_Byte(0x00,OLED_CMD);        //虚拟字节
	OLED_WR_Byte(0xFF,OLED_CMD);        //虚拟字节
	TEST_MainPage();
	OLED_WR_Byte(0x2F,OLED_CMD);        //开启滚动
}

3、效果展示

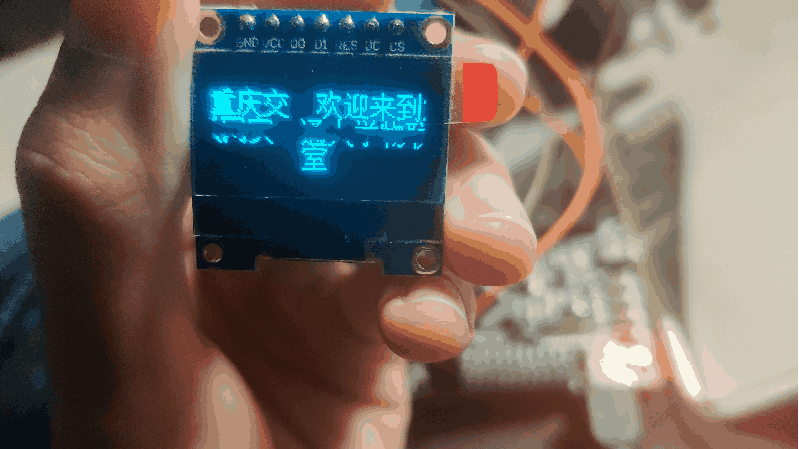

在我们修改好代码并编译成功烧录进入系统板之后就可以看看我们最终的效果啦！
请添加图片描述
可以看到我们的汉字很流畅的在屏幕上滚动，之所以会闪，是因为我手机录像是60帧，但是肉眼完全看不出来。
我们还可以取其他汉字，例如：

大家快去试试吧！

总结

本过程主要是对应字库的一个了解，以及怎么实现将点阵格式转换成十六进制格式。出来了给出的几个中文的点阵之外，其他的显示也都是依据点阵进行的存储。其实，整个显示屏也是一个点阵，显示过程就是将显示屏整个点阵中的每个小点进行改变，从而实现显示。

参考资料

基于STM32的0.96寸OLED显示屏显示数据
 STM32SPI详解
 0.96寸显示屏资料下载
 字模软件下载地址
 基于STM32的温湿度采集——OLED显示
 0.96寸OLED在STM32f103上实现滚动显示长字符
 SSD1306(OLED驱动芯片)指令详解
 名字与学号显示完整工程
 温湿度LED显示完整工程
 汉字滚动显示完整工程
提取码全是1111
