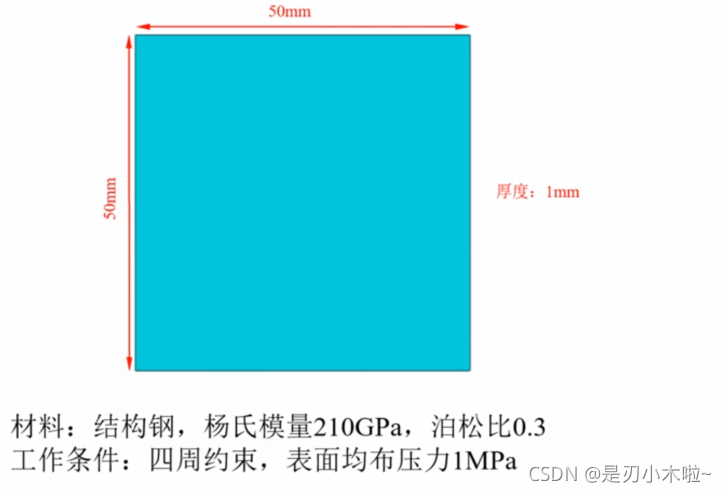

一、模型介绍
二、前处理

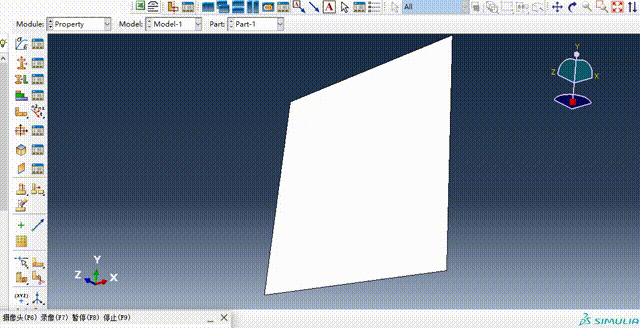

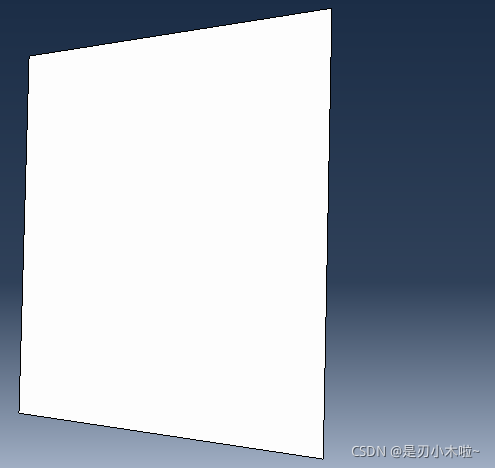

2.1 创建shell模型
2.2 材料参数定义及截面

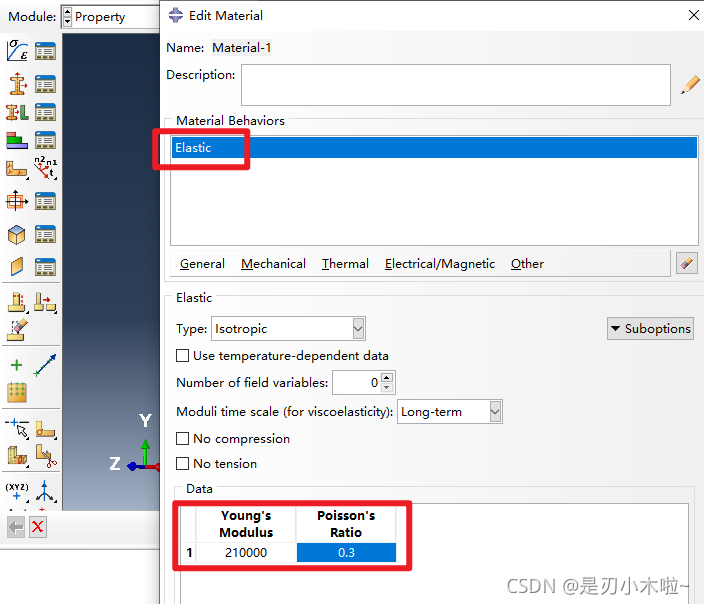

输入材料参数:

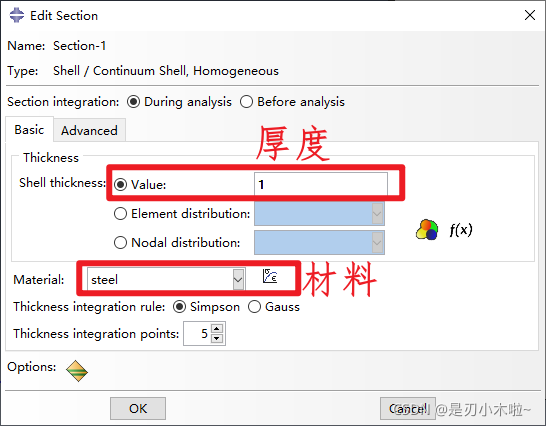

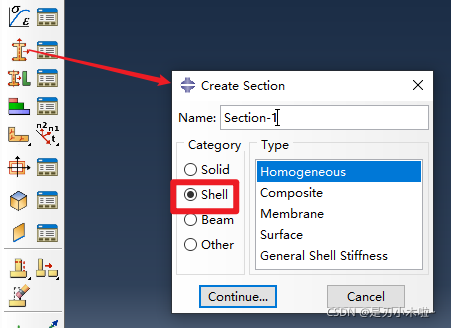

创建一个截面:
指派界面:

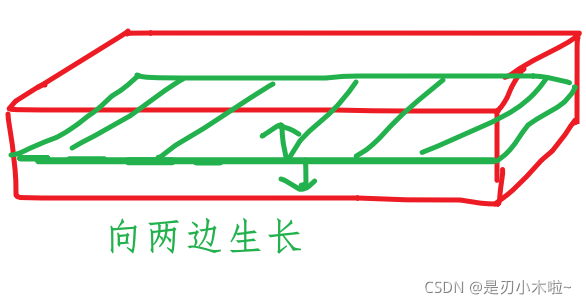

middle surface:

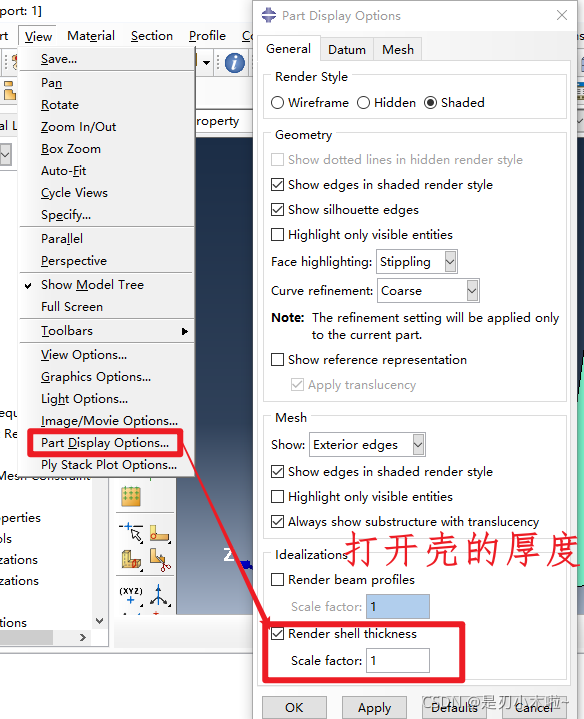

打开壳的厚度:
2.3 网格划分

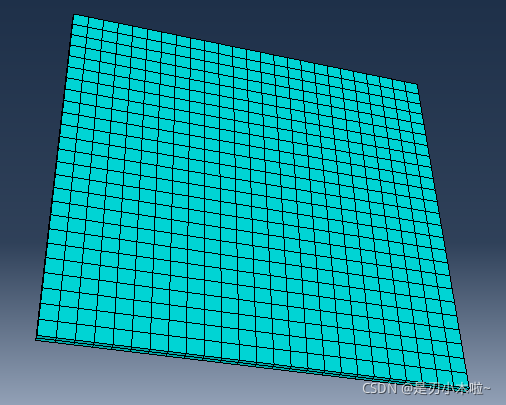

自己设置一个较为合理的网格划分,划分结果如下:
2.4 装配
三、求解

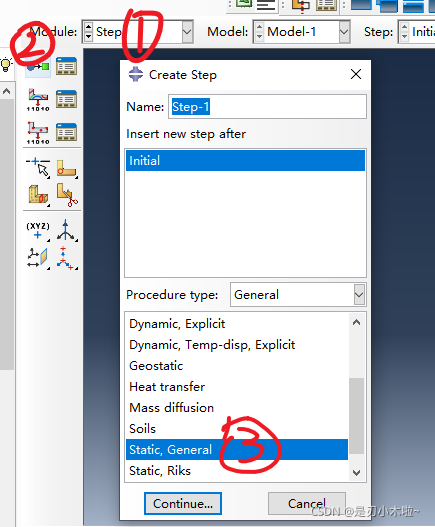

3.1 通用分析步

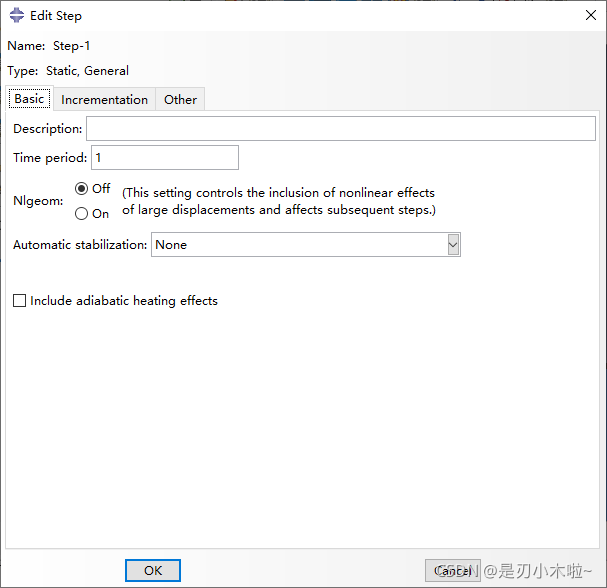

默认即可,点击“OK”:
3.2 场输出
3.3 边界条件设定

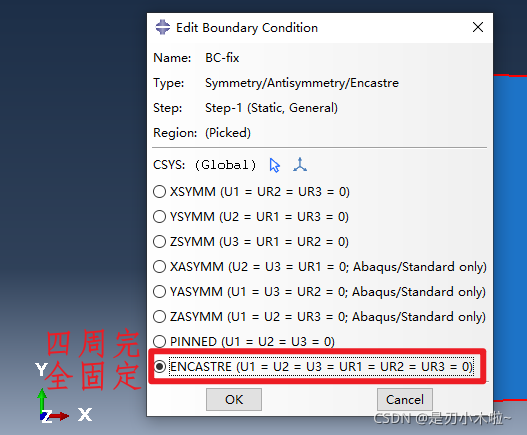

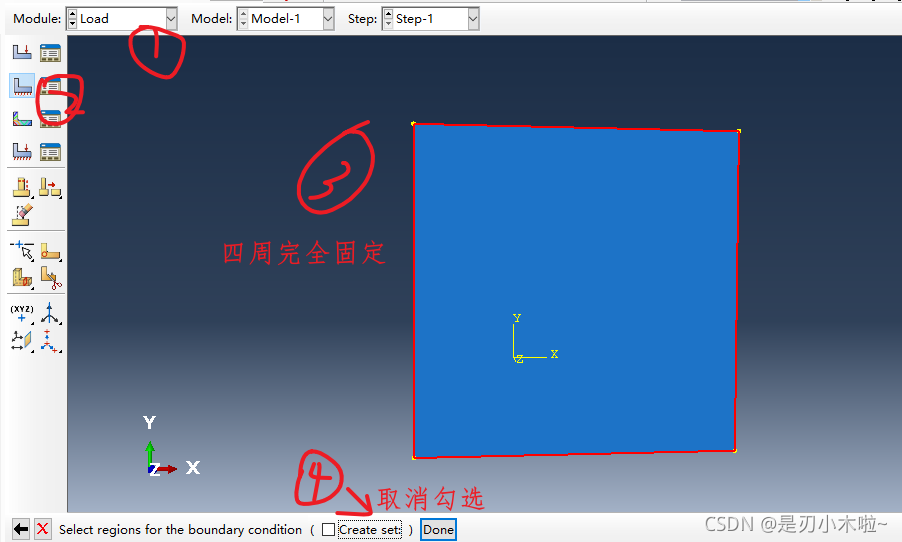

设置固定:

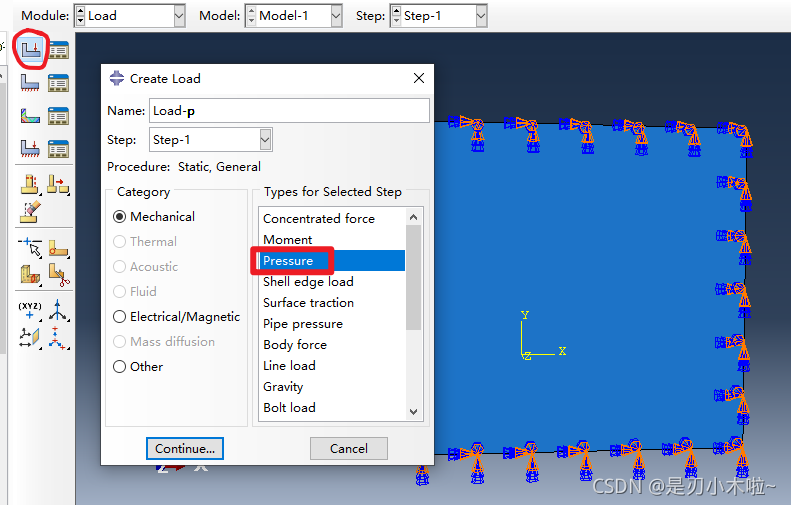

设置载荷:

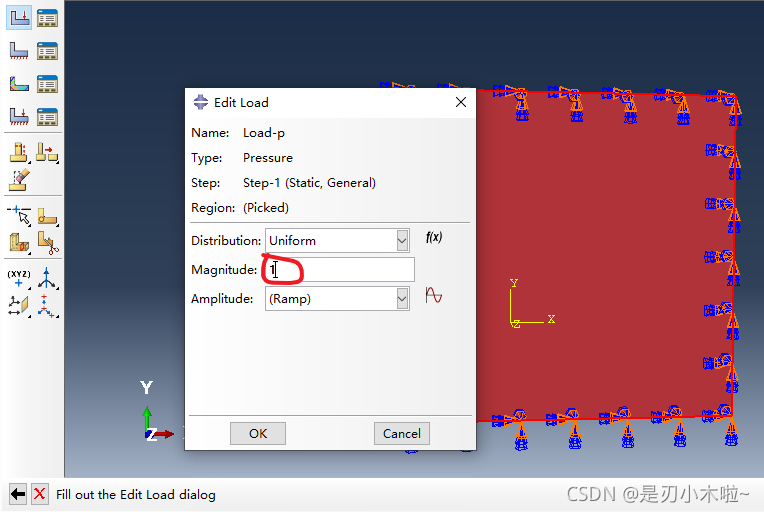

设置1MPa:

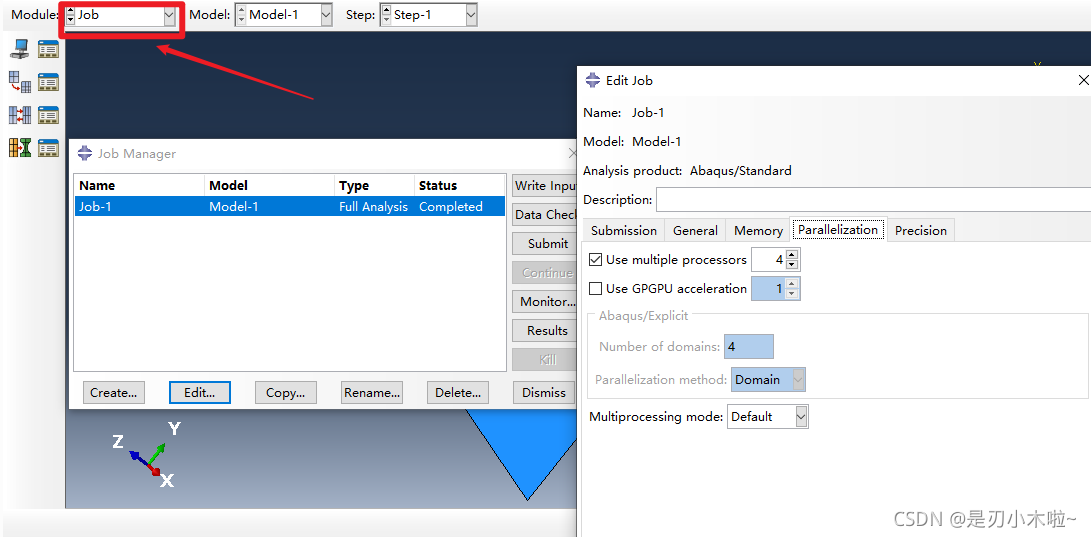

3.4 提交作业
3.5 查看结果

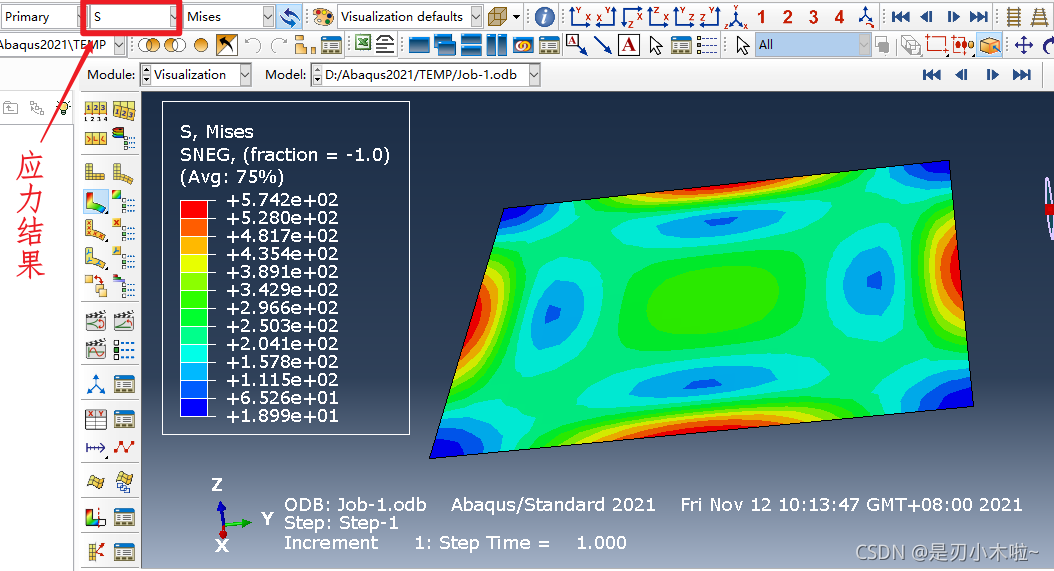

应力结果:

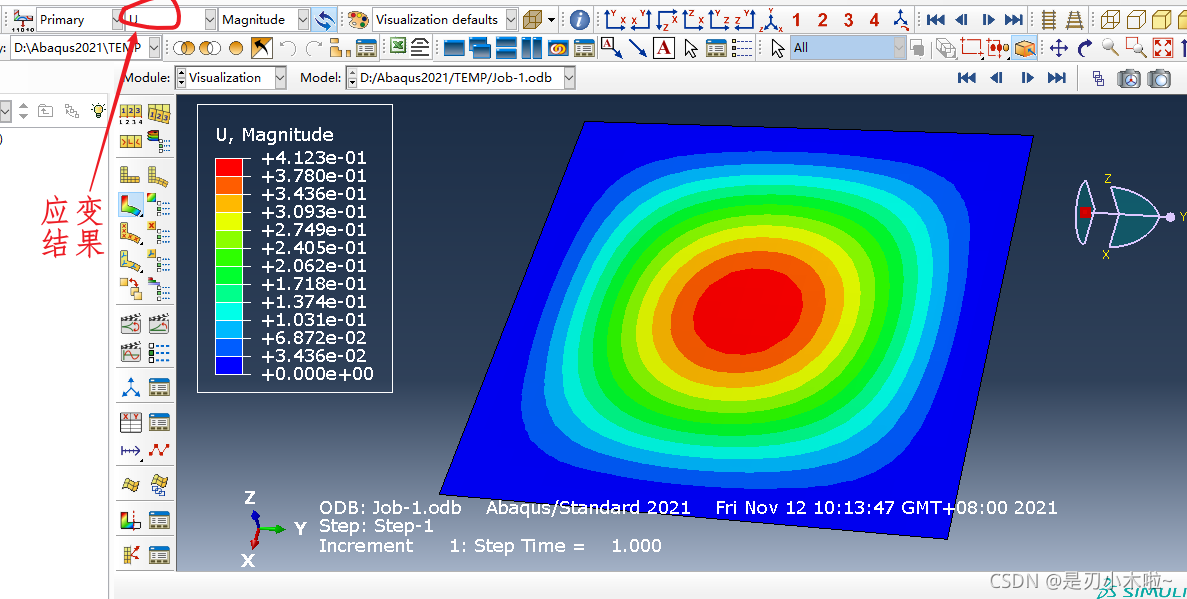

应变结果:
