1.给s7-200 PLC供电

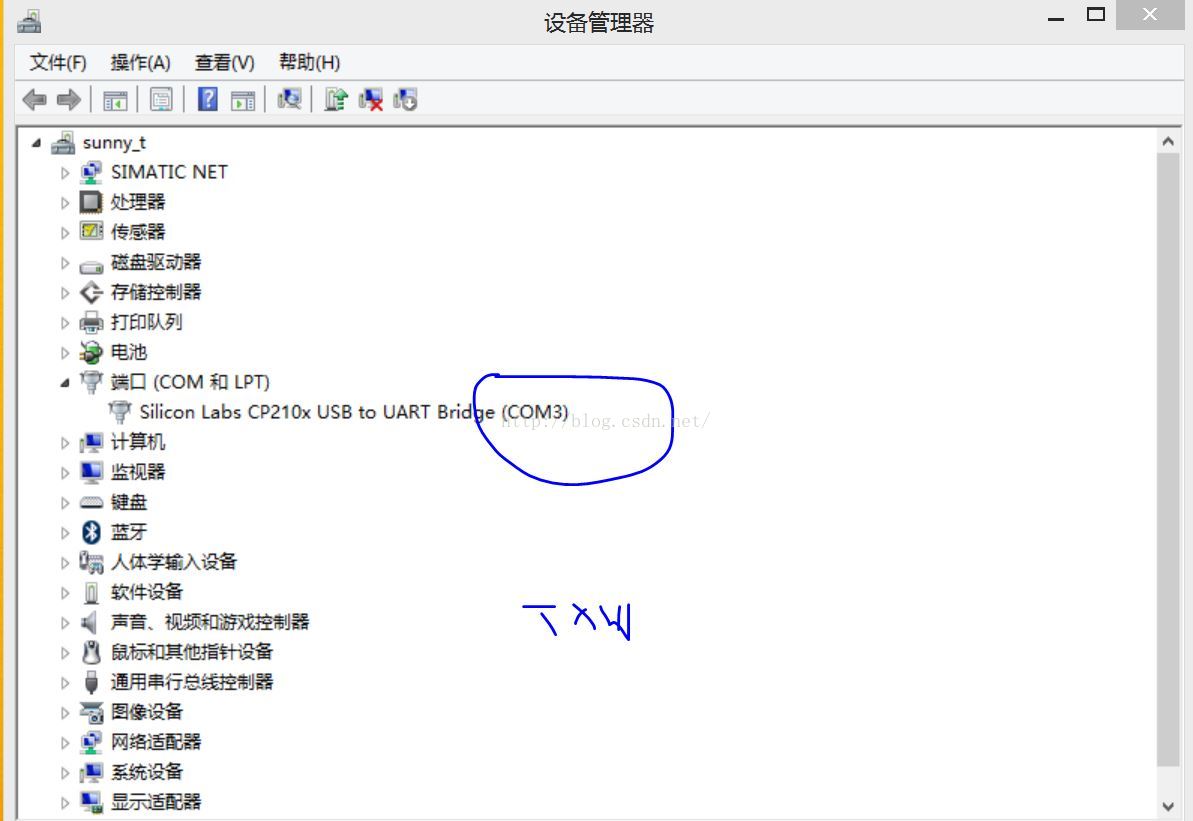

2.查看设备管理器

3.在桌面打开 V4.0 STEP 7 MicroWIN SP9软件

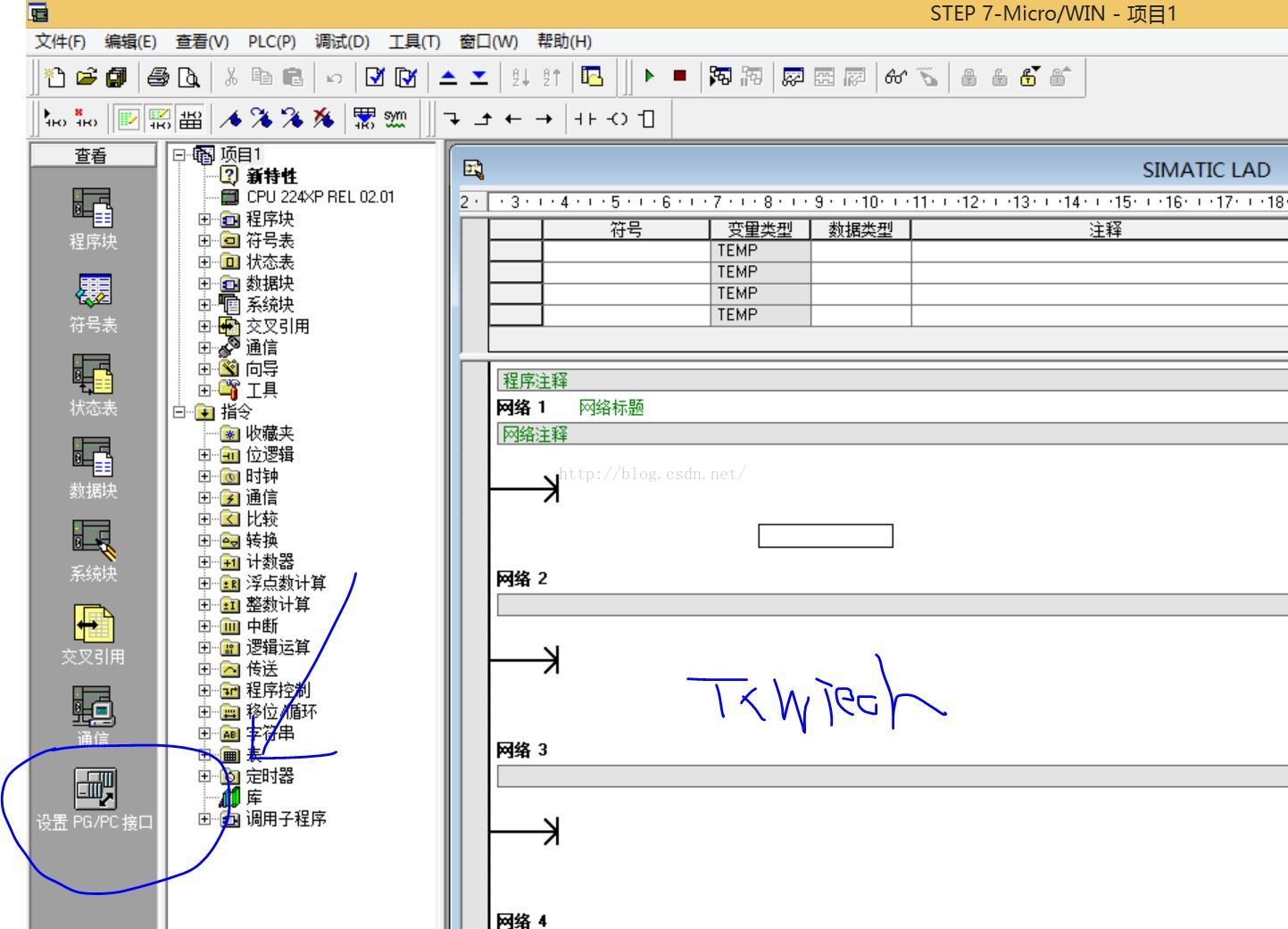

4.点击设备PG/PC接口

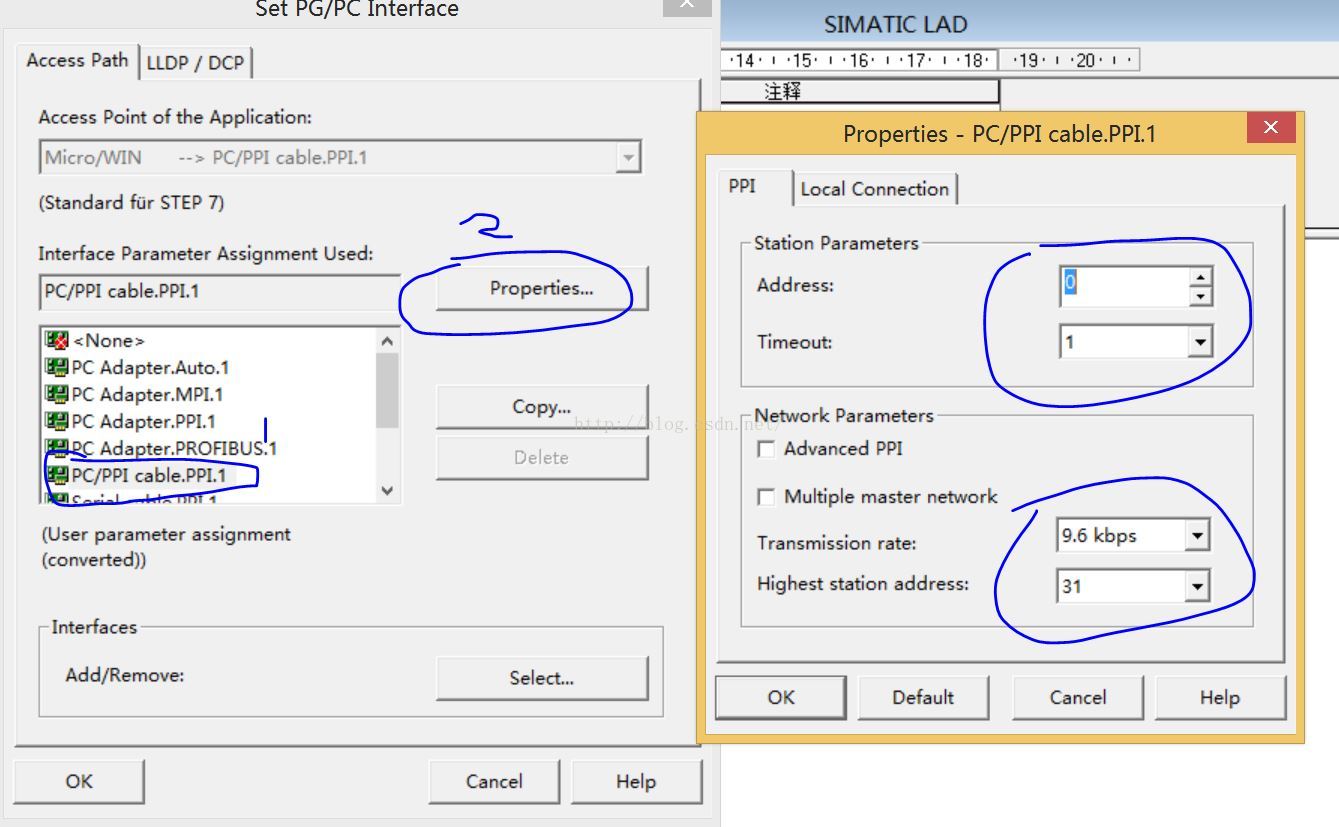

5.选择PC/PPI cable,检查对应设置

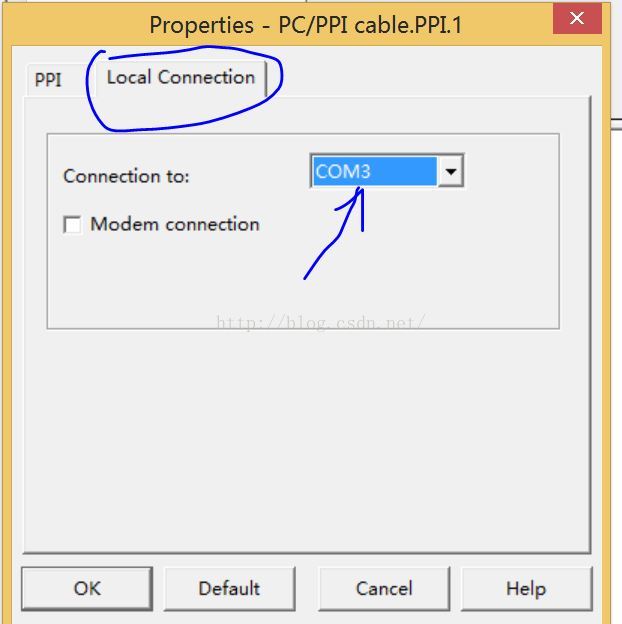

5.点击local connection,选择正确的com口

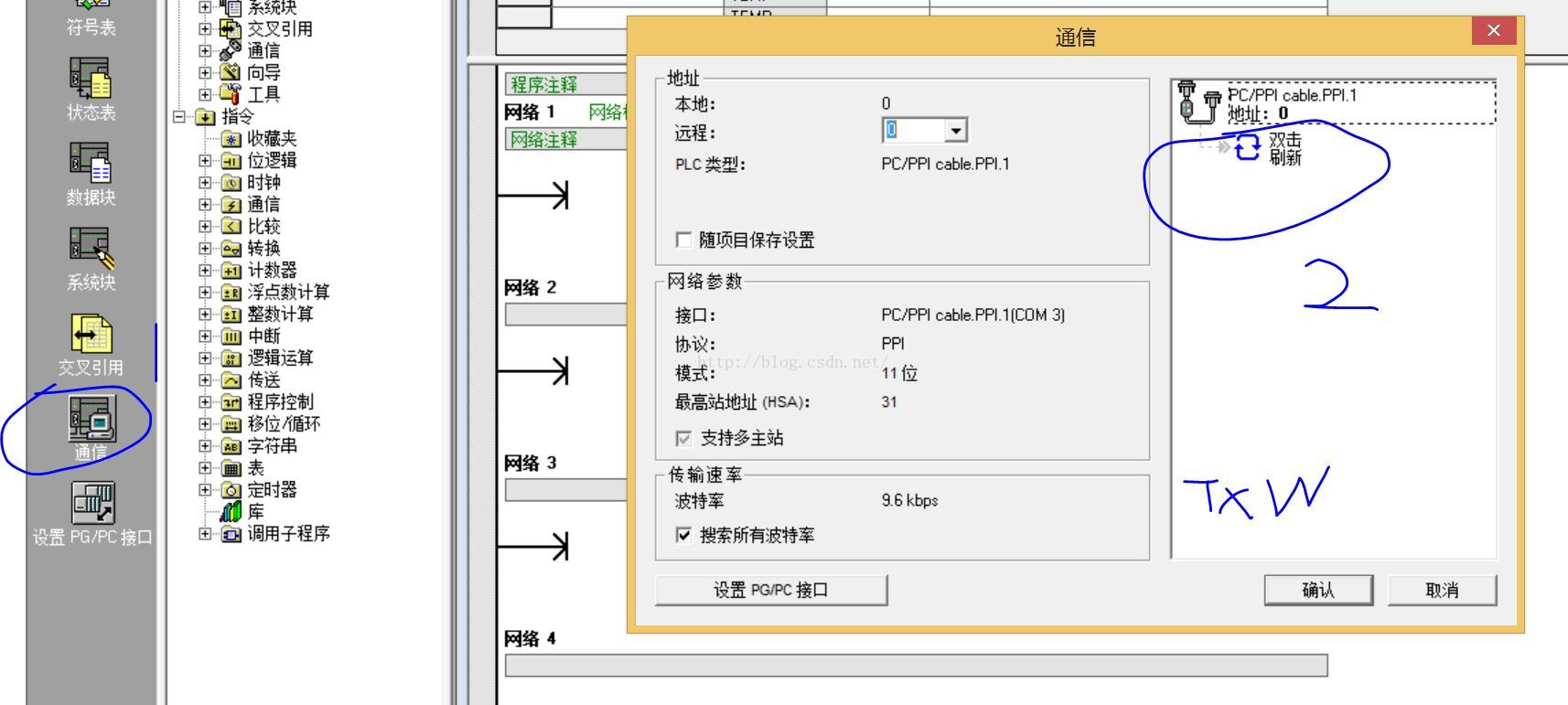

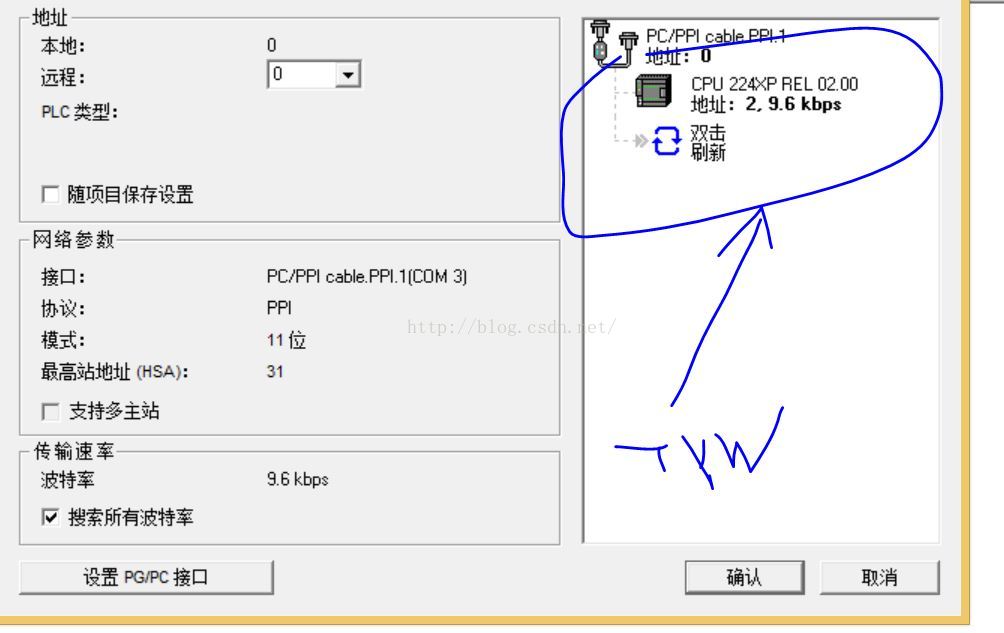

6.选择通信，并且" 双击刷新"

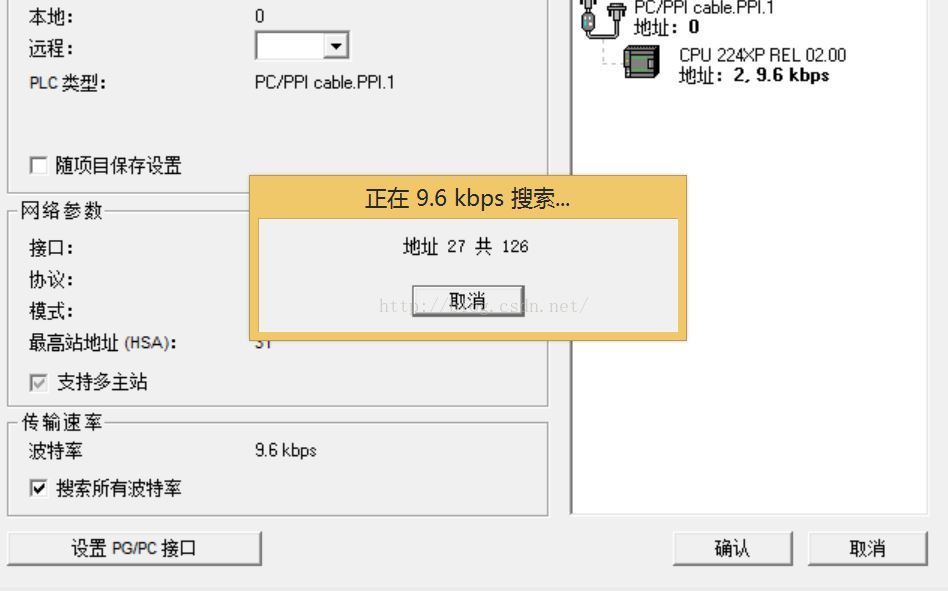

7.开始搜索
