西门子PLC-s7-200位移寄存器使用方法详解

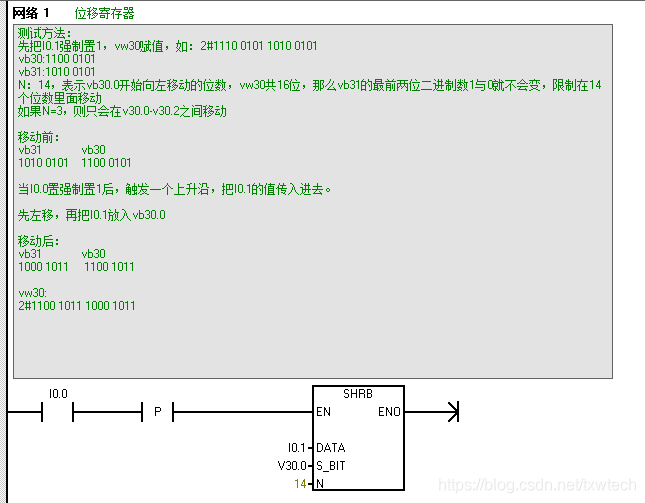

测试方法：
先把I0.1强制置1，vw30赋值，如：2#1110 0101 1010 0101
vb30:1100 0101
vb31:1010 0101
N：14，表示vb30.0开始向左移动的位数，vw30共16位，那么vb31的最前两位二进制数1与0就不会变，限制在14个位数里面移动
如果N=3，则只会在v30.0-v30.2之间移动



移动前：
vb31             vb30
1010 0101    1100 0101



当I0.0置强制置1后，触发一个上升沿，把I0.1的值传入进去。



先左移，再把I0.1放入vb30.0



移动后：
vb31             vb30
1000 1011     1100 1011



vw30:
2#1100 1011 1000 1011
