指南|研控EtherCAT总线驱动器与基恩士KV-7500主站连接样例（以伺服AS3-BNI为例）

于 2022-08-04 15:00:13 发布
阅读量1.5k 收藏 5
点赞数 1
分类专栏： 工业控制 EtherCAT总线 文章标签： 物联网
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.csdn.net/txy197446/article/details/126159329
版权
本文档详细介绍了如何将研控的EtherCAT总线伺服驱动器AS3-BNI与基恩士控制主站KV-7500进行连接。教程适用范围涵盖研控全系列EtherCAT步进及伺服驱动器，旨在为用户提供连接步骤指导。请注意，文中数值仅供参考，具体设置应根据实际情况调整，相关软件、手册和资料需另行查找。

摘要生成于 C知道 ，由 DeepSeek-R1 满血版支持， 前往体验 >

前期，我们分别介绍了研控EtherCAT总线驱动器和倍福、欧姆龙、松下、正运动、汇川主站的连接方法及注意事项，本期指南继续介绍与基恩士主站的连接教程！

如需查看往期内容，请点击文章顶部“研控▪指南”话题标签，查看《指南》合集。

本期，我们将以伺服驱动器AS3-BNI为例，介绍研控E总线驱动器与基恩士控制主站KV-7500的连接步骤。

适用于研控全系列EtherCAT总线步进及伺服驱动器。

希望对您有所帮助！

❗❗请注意❗❗

文中所用控制器、驱动器等器件参数数字大小仅作参考和推荐的优选值，不作为其它用途而生硬套搬。
软件的说明和链接下载、控制器和驱动器等器件的手册和资料请另寻收集。本样例不做其他连接设置的相关解释说明。

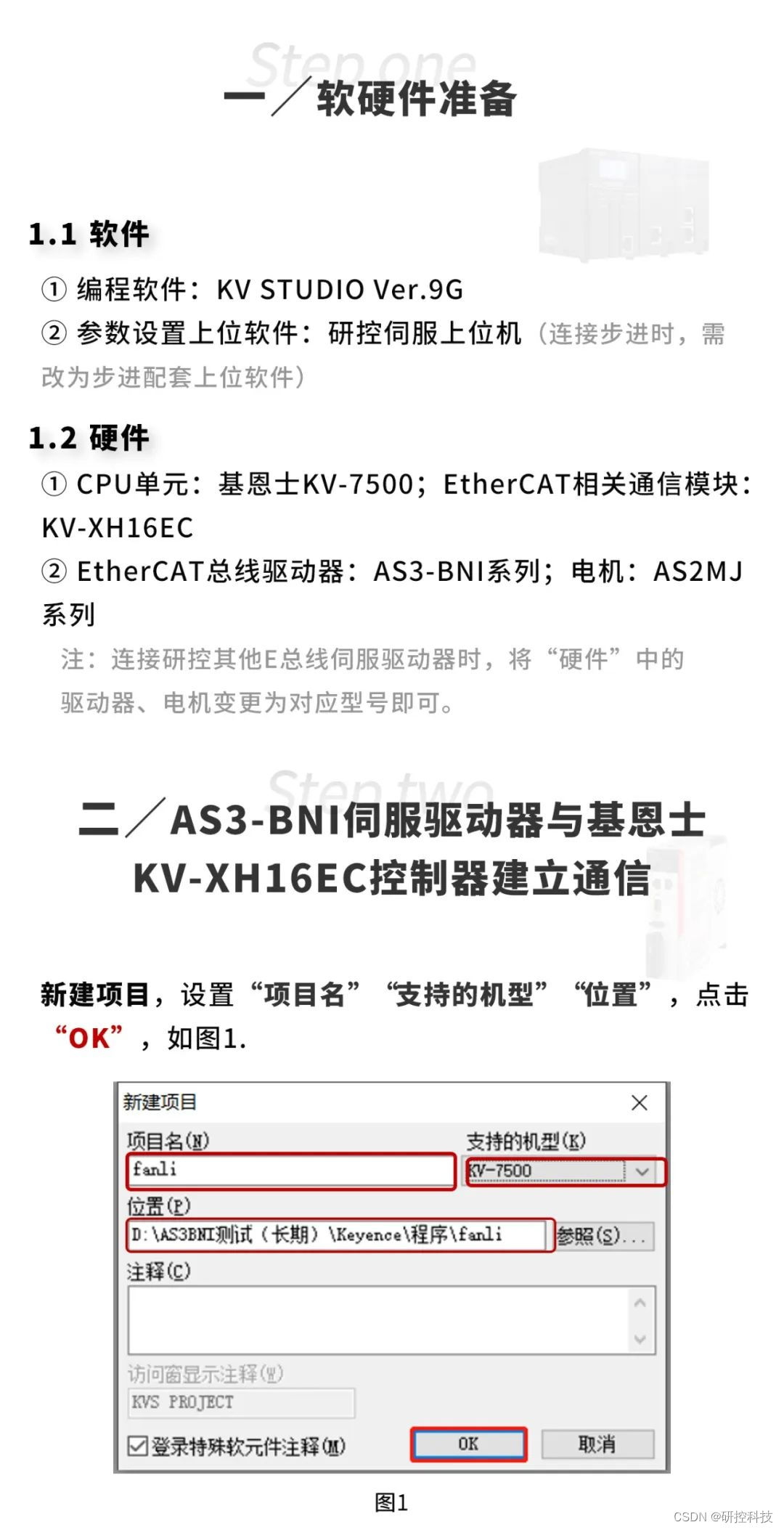

在这里插入图片描述
在这里插入图片描述
在这里插入图片描述

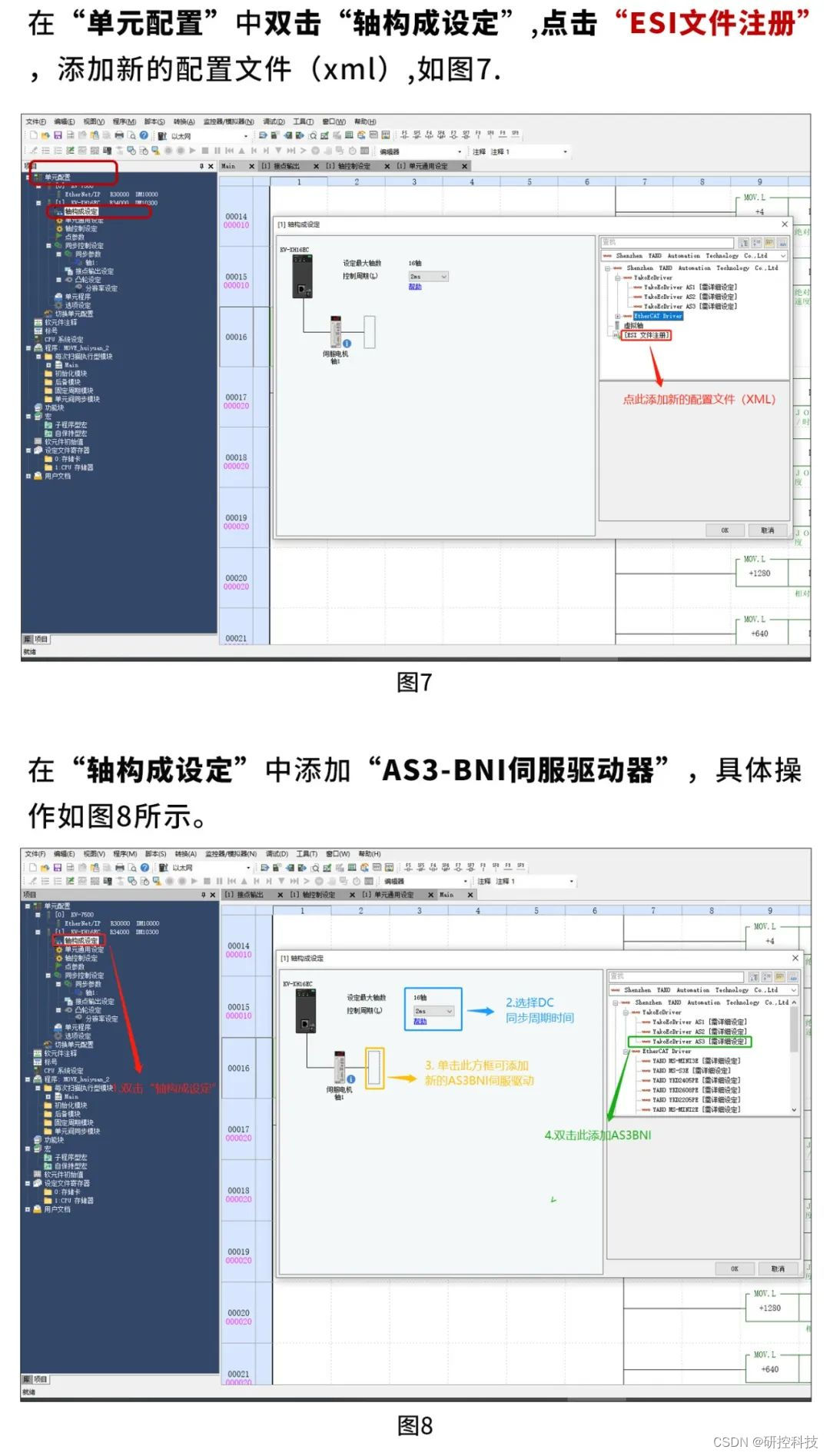

在这里插入图片描述
在这里插入图片描述

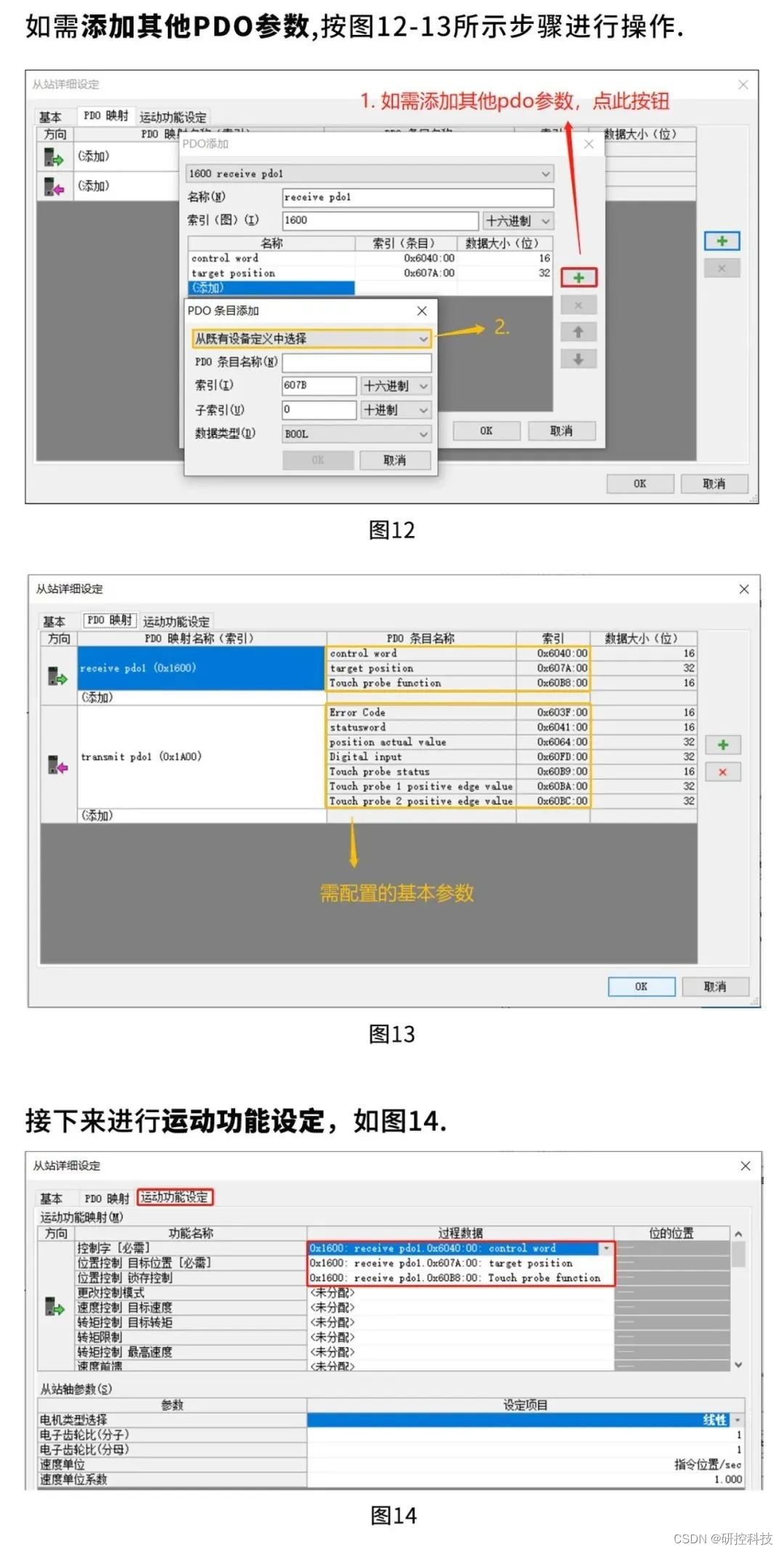

在这里插入图片描述

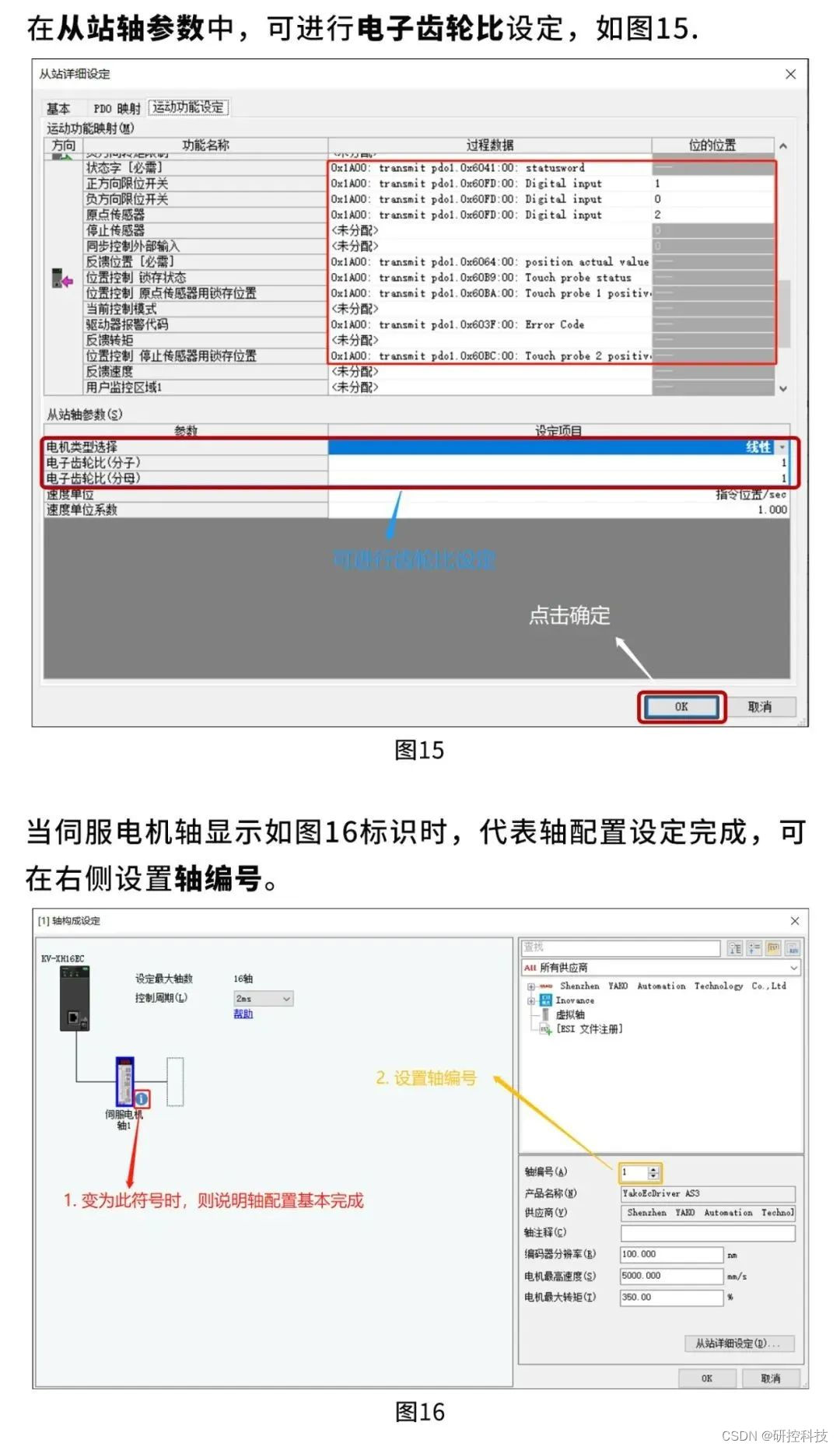

在这里插入图片描述

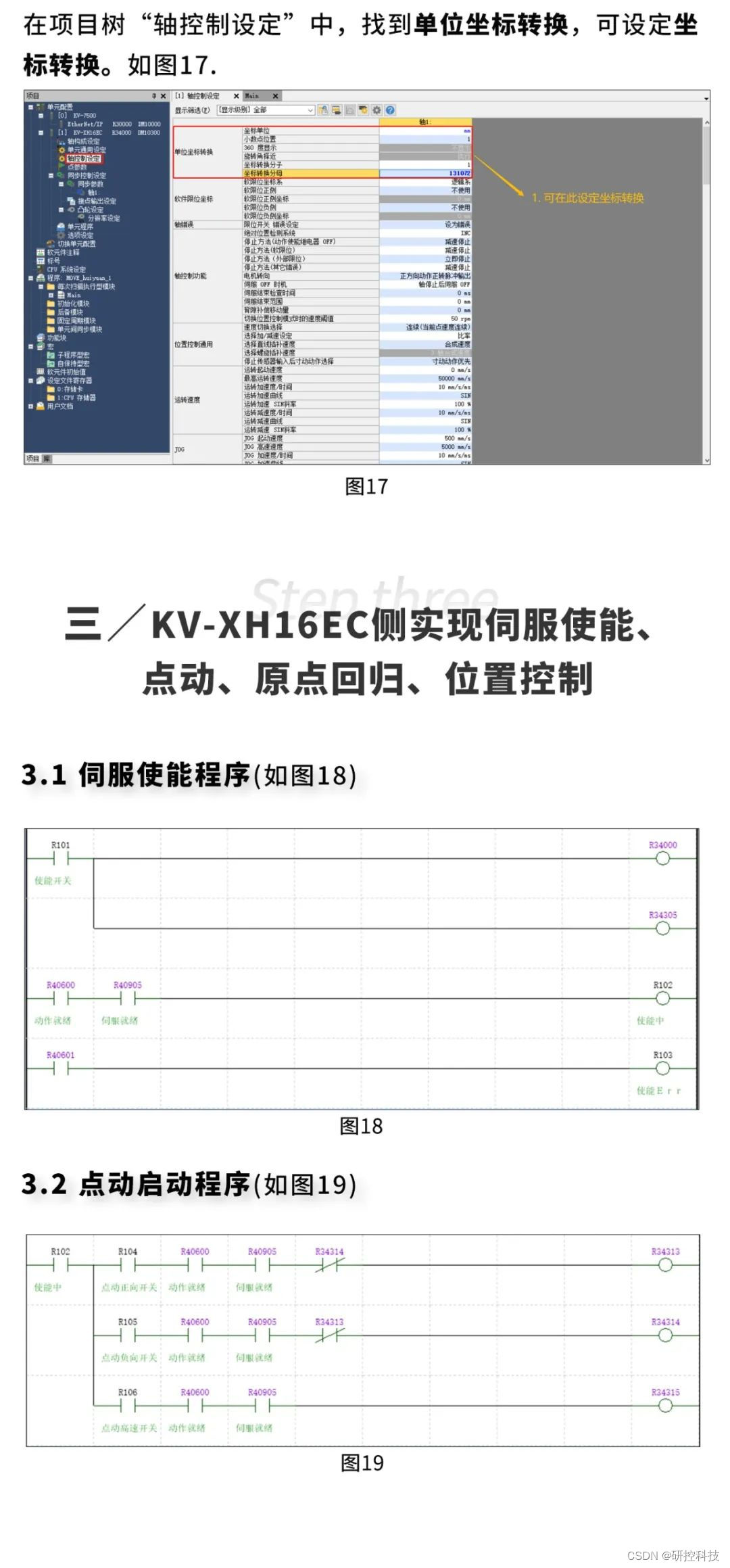

在这里插入图片描述
在这里插入图片描述
在这里插入图片描述

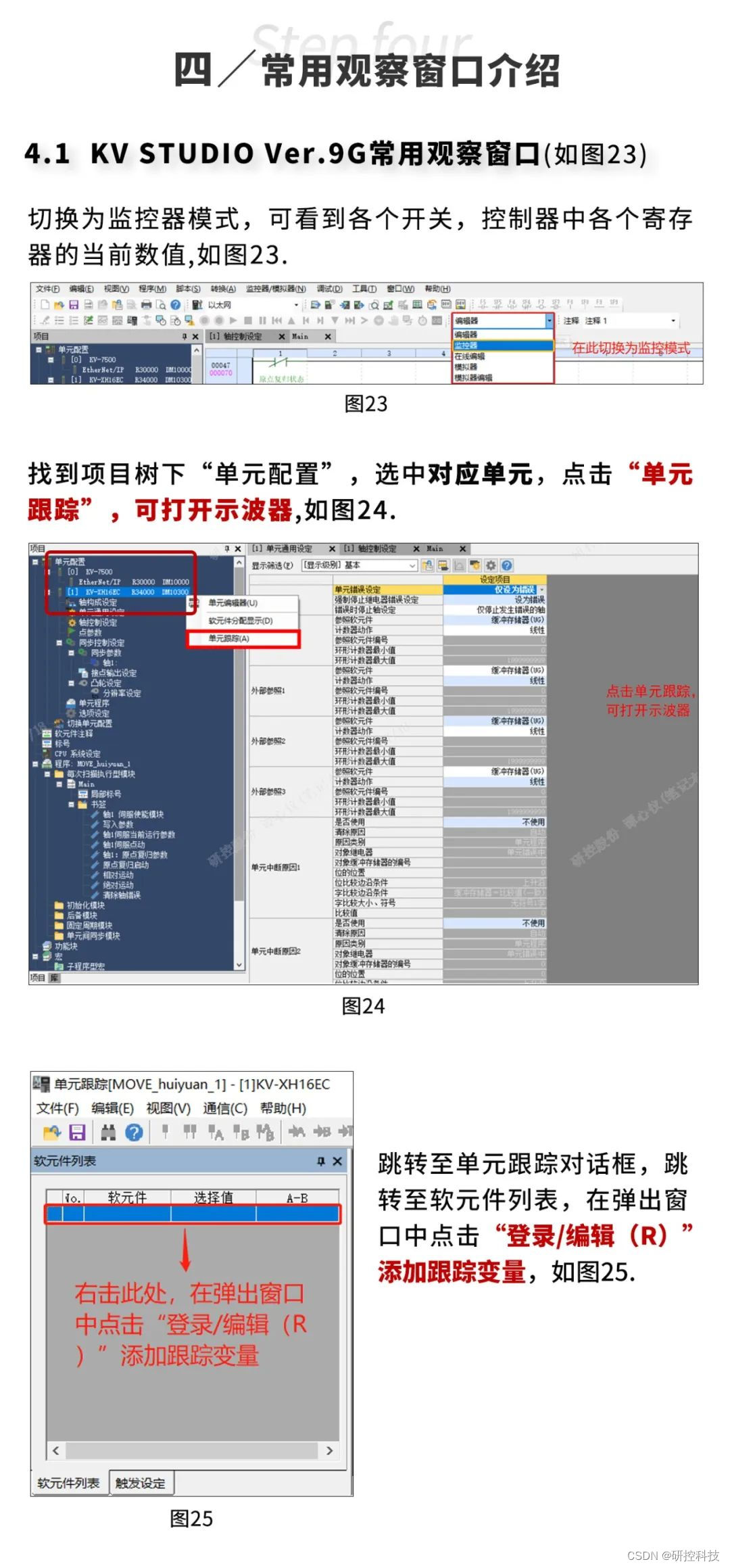

在这里插入图片描述

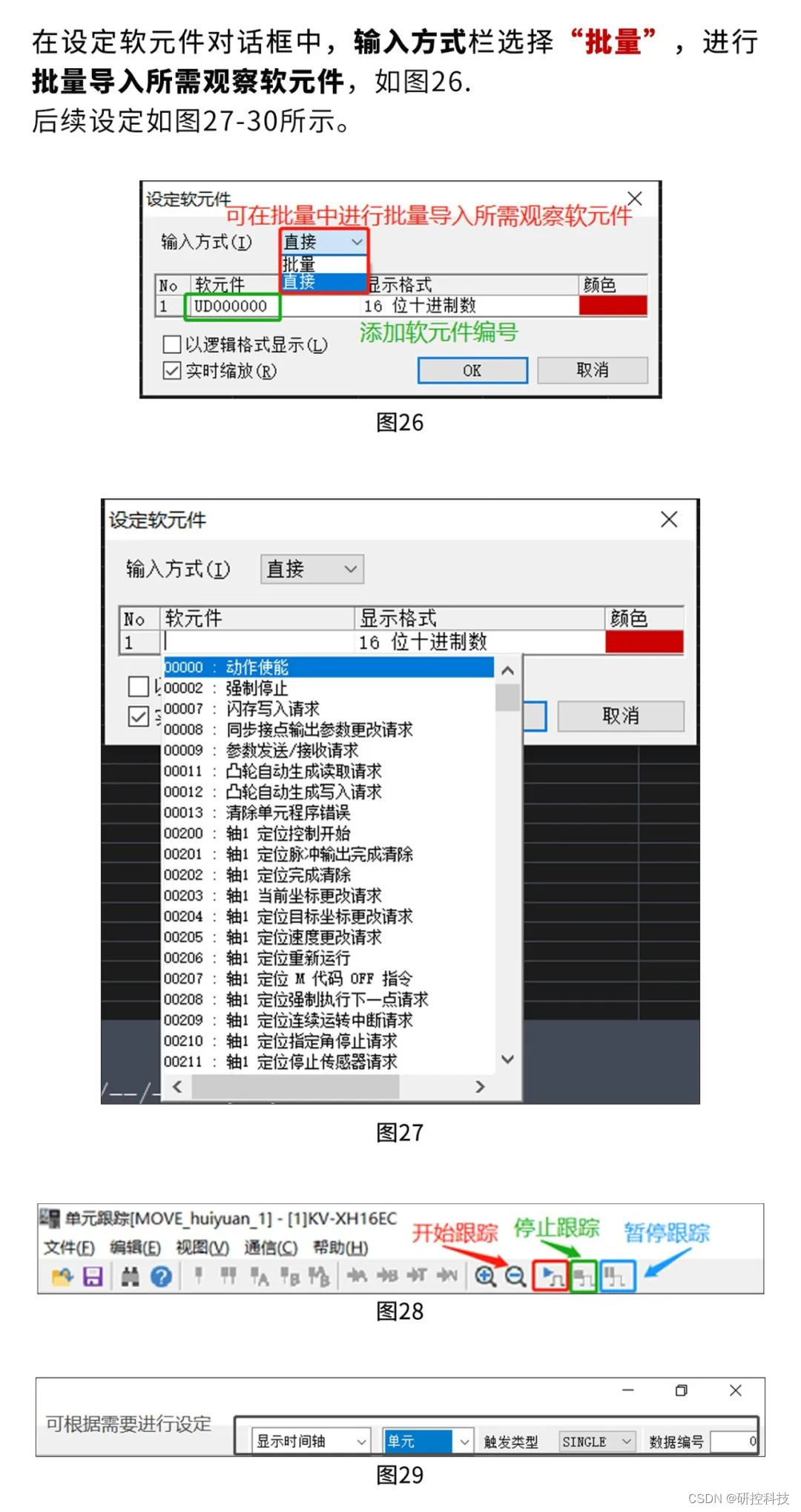

在这里插入图片描述

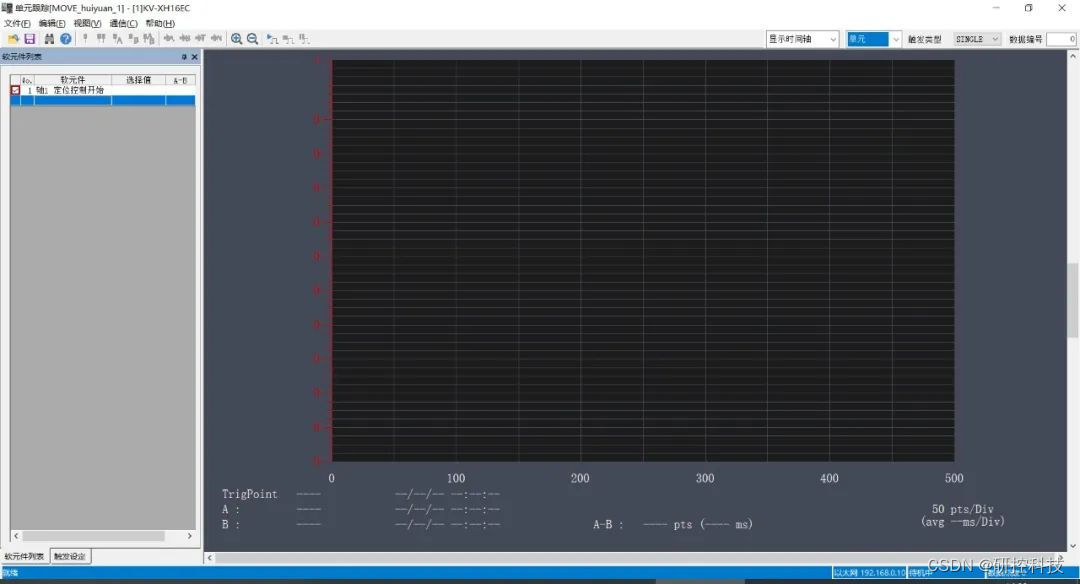

图30

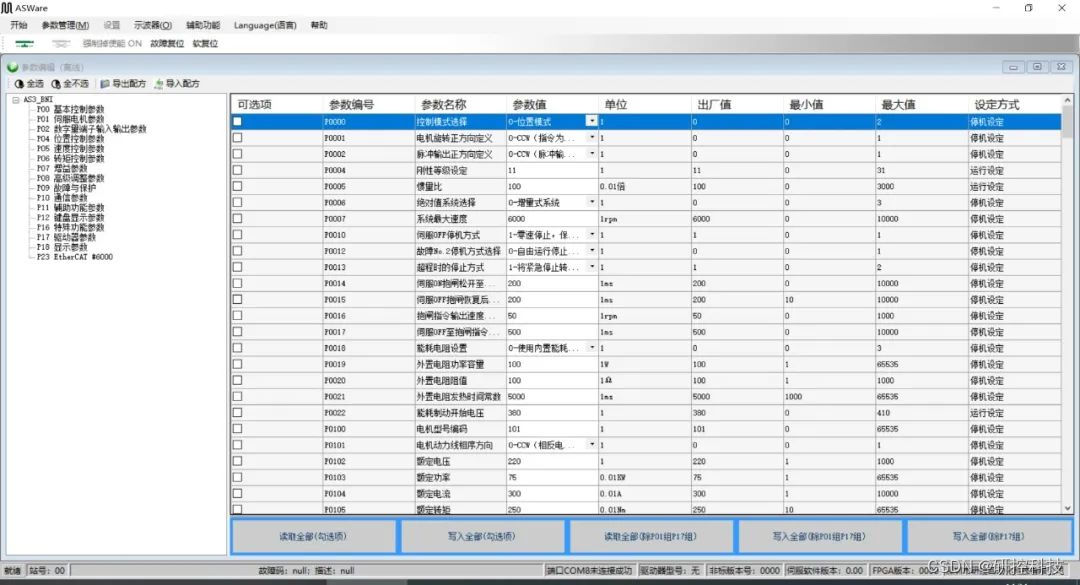

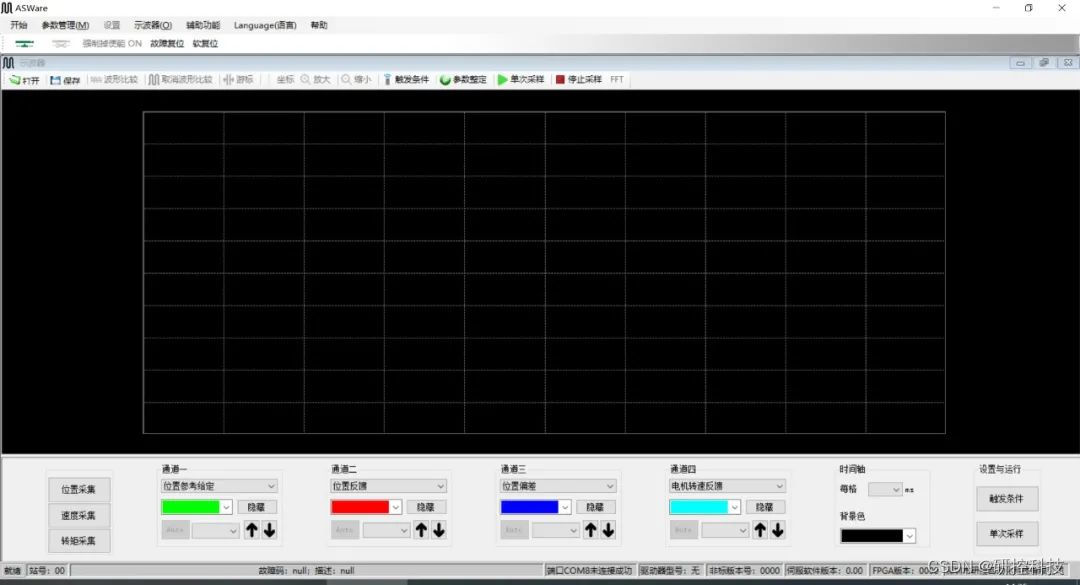

4.2 研控伺服上位机常用观察窗口
在这里插入图片描述
图31
在这里插入图片描述
图32
