某测试仪控制系统的设计方案--ARM+FPGA+NIOS

一、系统要求

控制功能：600V直流电源模块控制+63dB程控衰减器+触摸屏+高频毫伏表+示波器+USB存储+FAR计数+整形阈值调节。

功能要求：

• 检测高压电源的Vref
• 控制高压电源的Vset
• 控制光脉冲幅度
• 控制阈值计数幅度
• 存储测量数据
• 触摸屏通信
• 示波器通信
• 高频毫伏表通信
• 光功率衰减器通信
• 控制程控衰减器
• 程控ns级脉冲
•  FAR脉冲计数

二、设计方案

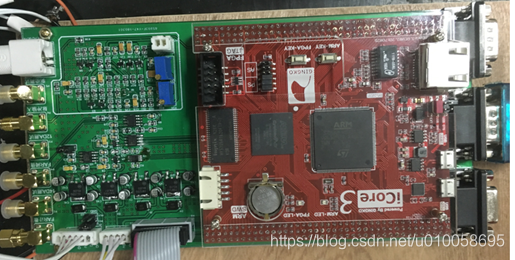

设计基于ARM+FPGA双控制器系统的硬件平台；

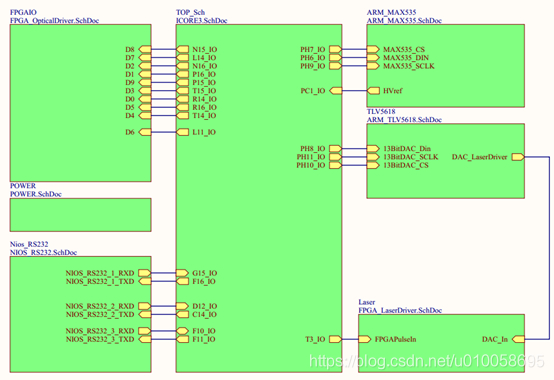

设计基于FSMC双控制器通信数据定义和规约，定义光脉冲波形控制字、光脉冲幅度控制字、高频毫伏表测试值控制字、光功率衰减器控制字、FAR计数控制字。

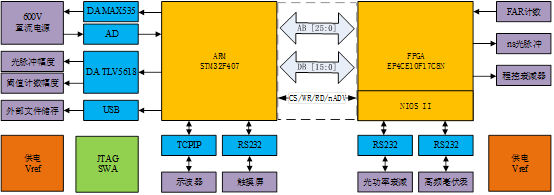

ARM	通信方式	FPGA
12Bit AD检测高压电源的Vref 13Bit DA控制高压电源的Vset 12Bit DA控制光脉冲幅度 12Bit DA控制阈值计数幅度 USB存储测量数据 RS232 MODBUS和工控屏通信 TCP IP示波器通信	FSMC	RS232高频毫伏表通信 RS232光功率衰减器通信 IO控制程控衰减器 IO程控ns级脉冲 IO FAR计数
