关于Binary Symmetric Channel模块，以及“以帧运行”和“以单个bit运行”的区别

一、以单个bit运行

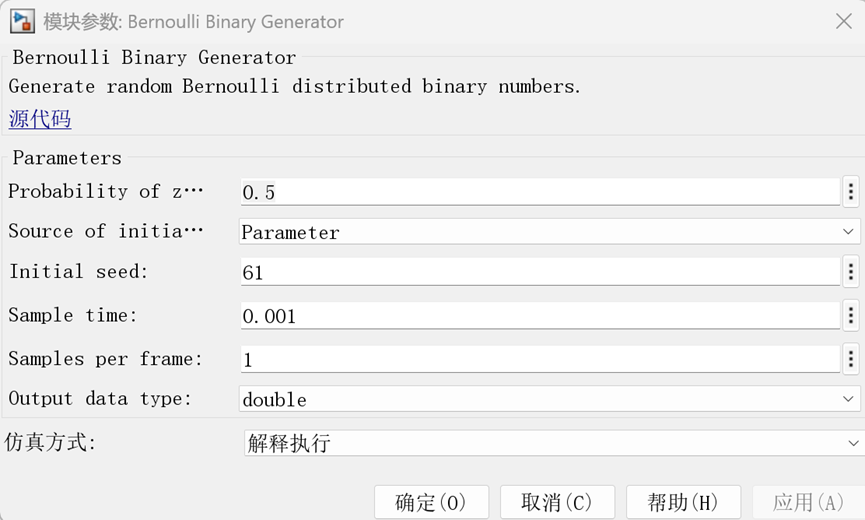

当Bernoulli Binary Generator的“采样时间”设置为0.001，“每帧采样数”设置为1时，此时相当于采用串行传输方式，每产生一个bit就运行一次模型（这可以从连线上显示的信号维度观察），20s内共产生20001个bit，运行20001次。

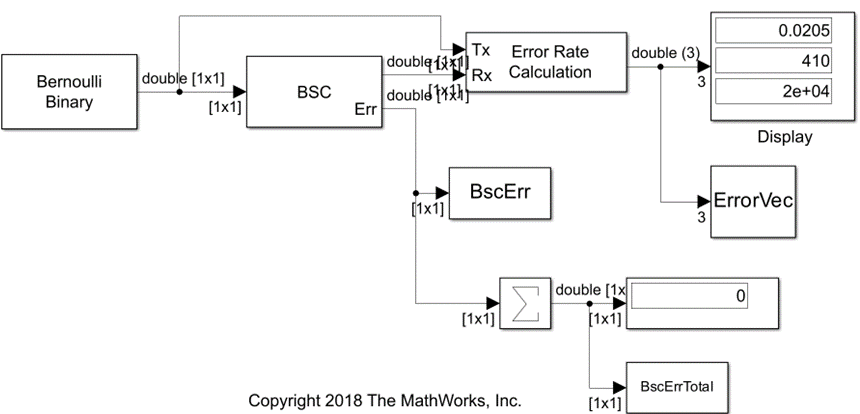

Binary Symmetric Channel模块的ERR端口每次运行时输出当次的误码数，无错为0，有错为1，因此BscErr为[20001×1]的数组。Sum of Elements模块累计每次运行时的总误码数，这种情况下要么为0个，要么最多1个，因此BscErrTotal也是[20001×1]的数组。



二、以帧运行

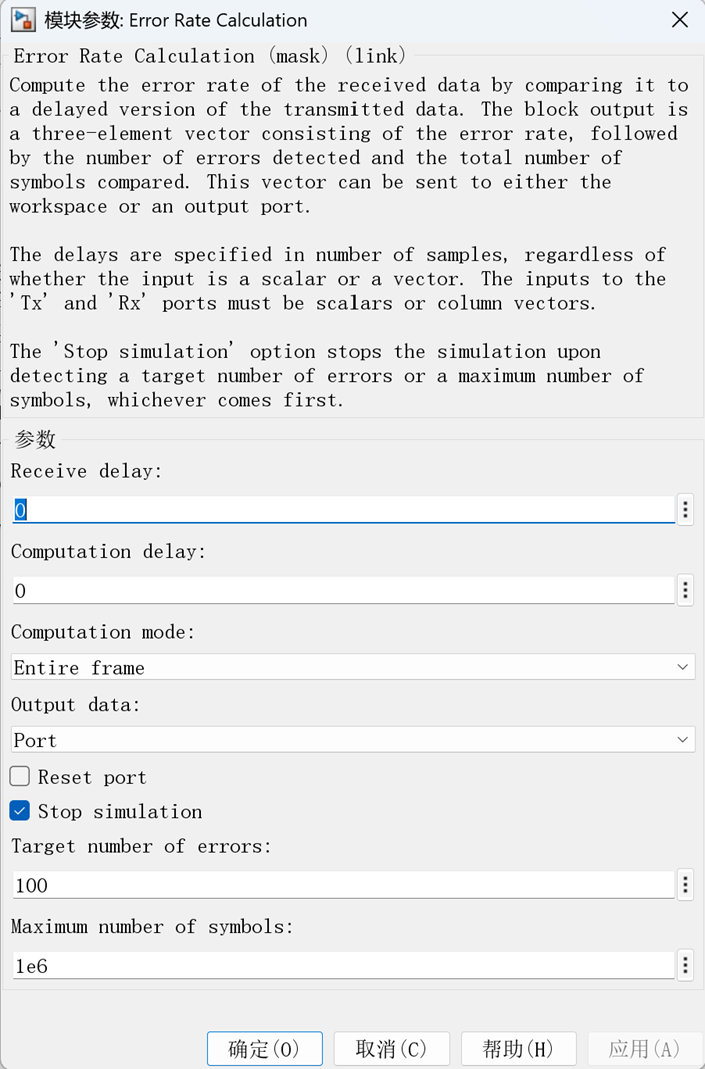

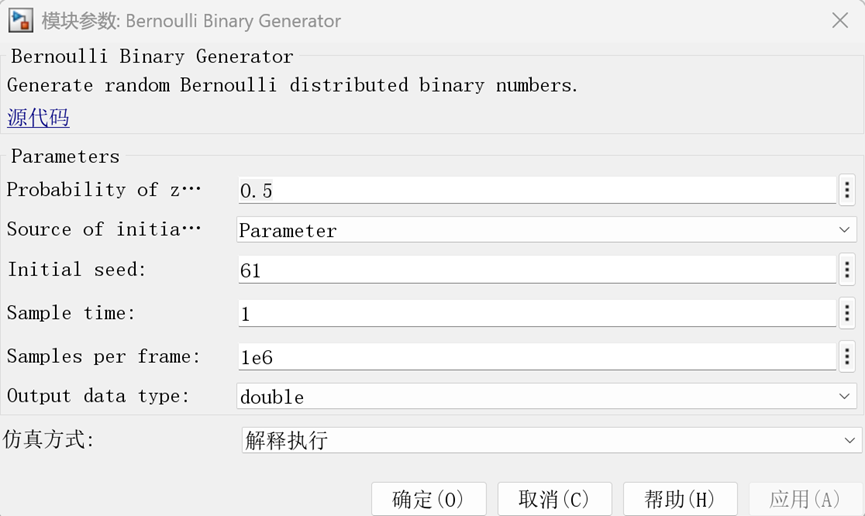

当Bernoulli Binary Generator的“采样时间”设置为1，“每帧采样数”设置为1e6时，此时相当于并行传输方式，一次同时发送106个bit（符号）并运行。另外此时Error Rate Calculation模块采用的是stop simulation模式（当下面两个条件之一有一个率先达到时停止运行），所以此时模型运行不受仿真时间约束，实际中“最大106个符号”这一条件先达到（因为并行传输，一个帧就有106个符号，实际上帧产生后模型就运行了一次）。

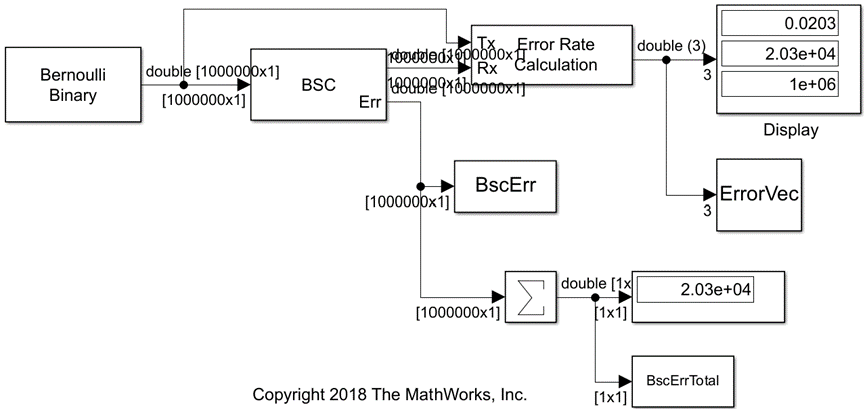

此时ERR端口输出该次运行下的误码矩阵，为[1000000×1]的数组；Sum of Elements模块累计总的误码个数。
