三菱PLC若想实现简单CPU通讯，需要具备哪些条件？

以太网不是一种具体的网络，是一种技术规范，是当今现有局域网采用的最通用的通信协议标准。该标准定义了在局域网（LAN）中采用的电缆类型和信号处理方法。以太网在互联设备之间以10~100Mbps的速率传送信息包，双绞线电缆10 Base T以太网由于其低成本、高可靠性以及10Mbps的速率而成为应用最为广泛的以太网技术。直扩的无线以太网可达11Mbps，许多制造供应商提供的产品都能采用通用的软件协议进行通信，开放性最好。

无线网，现在分为两种，一种是现在的3G无线，另一种是无线局域网，3G可以不受地点的限止，无线局域网，受范围的限止，无线局域网是通过路由器发射信号，用无线局域网卡接收信号，有效距离为100M，如果在传输过程中，有阻碍物，会相应减少。

下面，我们就以三菱FX5u-32MR PLC为例，介绍两台FX5u-32MR PLC以太网简易连接下的以太网无线通讯实现过程。在本方案中采用了达泰日系PLC无线通讯终端——DTD419M，作为实现无线通讯的硬件设备。无需更改网络参数和原有程序，也不必了解协议细节，通过日系PLC专用无线通讯终端DTD419M，即可直接替换PLC之间有线以太网通讯，且稳定方便的实现无线通讯。

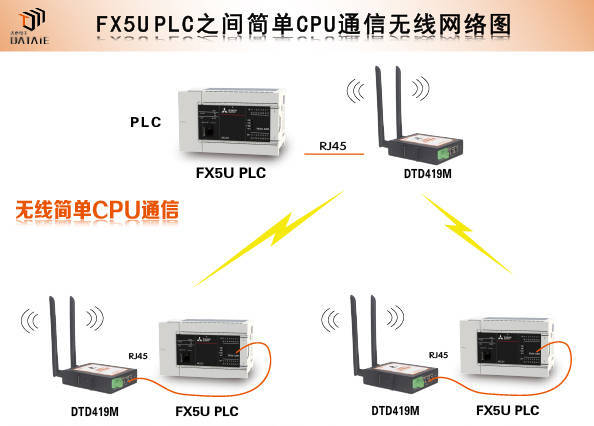

无线网络图 ▼

■ 测试设备与参数

● 三菱PLC型号：FX5u-32MR × 2台

● 硬件设备：DTD419MA × 2块

● 主从关系：1主1从

● 通讯接口：RJ45接口

● 通讯协议：简单CPU通讯

● 供电：12-24VDC

● 传输距离：100米，1KM

■ DTD419MA主要特征:

◆ 可以直接代替有线以太网线，实现无线组网；

◆ 支持三菱MELSOFT连接、MC、BCNetTCP、Scoket、Modbus TCP等通讯协议；

◆ 全数字无线加密传输方式，不插卡无运行费用；

◆ 无需更改程序，即插即用，自适应接口协议；

◆ 二十年工业现场运行经验，确保无线设备在各种工业恶劣环境长期运行。

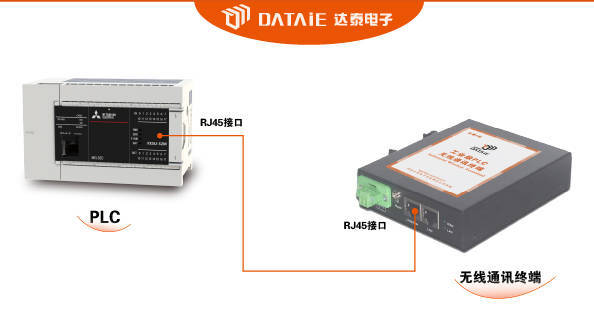

■ 接线方式

用一根通讯线，一端接入DTD419M的RJ45接口，另一端接入FX5u的RJ45接口。

■ 设备组态

1.新建工程

2.打开参数-FX5UCPU-模块参数-以太网端口

3. 设置主PLC的IP地址

4. 简单PLC通信设置

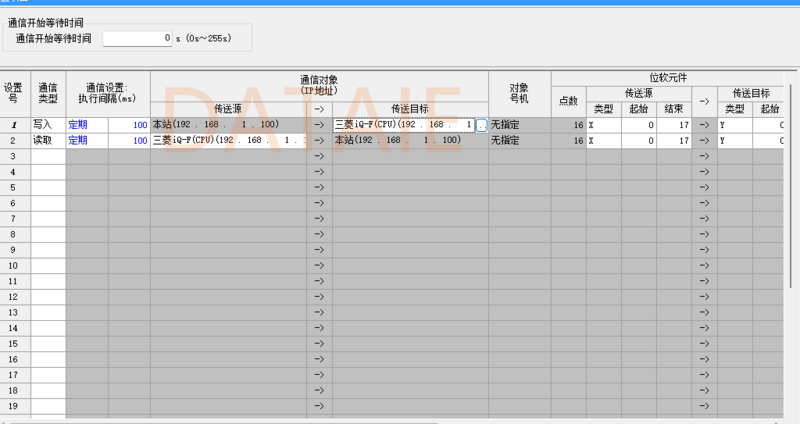

5. 主PLC通讯设置

（192.168.1.100的X0到X17）传输到(192.168.1.101的Y0到Y17)

（192.168.1.100的D0到D6）传输到(192.168.1.101的D10到D16)

（192.168.1.101的X0到X17）传输到(192.168.1.100的Y0到Y17)

（192.168.1.101的D20到D26）传输到(192.168.1.100的D20到D26)

6. 主PLC赋值：给D0-D6赋值

7. 设置另一台PLC的IP地址

8. 另一台PLC通讯设置

9. 另一台PLC寄存器赋值

■ 测试方法

1. 2台PLC的之间可以通过X点控制另外1台PLC的Y点输出

2. 监控相应寄存器的值
