西门子PLC不得不说的事:S7-200SMART通信端口及连接方式

今天我们来聊聊西门子S7-200 SMART的“通信大法”！挺简单的，咱们来捋捋~

S7-200 SMART 是西门子公司推出的一款面向小型控制应用的PLC（可编程逻辑控制器）。目前S7-200SMART PLC在小型PLC市场使用率占比最大，以高性价等优势抢占了较大的中低端工业自动化市场份额。

200SMART系列PLC可分为CPU模块和扩展模块。CPU模块标配RS485接口和以太网口，并集成有一定数量的DI,DO接口，如果需要模拟量，额外通信接口，就需要使用扩展模块来扩展需要的接口。

以太网端口

S7-200 SMART标准型CPU都集成了以太网端口，支持以太网通信。可用于编程设备的连接，如通过以太网下载程序、监控和调试，还可以与HMI、其他PLC、工业服务器等进行通信。

连接方式：

S7-200 SMART CPU 的以太网端口有两种网络连接方法：直接连接和网络连接。

直接连接 ：当一个 S7-200 SMART CPU 与一个编程设备、 HMI 或者另外一个 S7-200 SMART CPU 通信时，实现的是直接连接。直接连接不需要使用交换机，使用网线直接连接两个设备即可

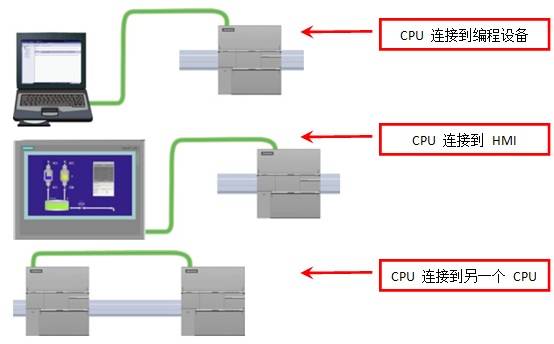

通信设备的直接连接

图 1. 通信设备的直接连接

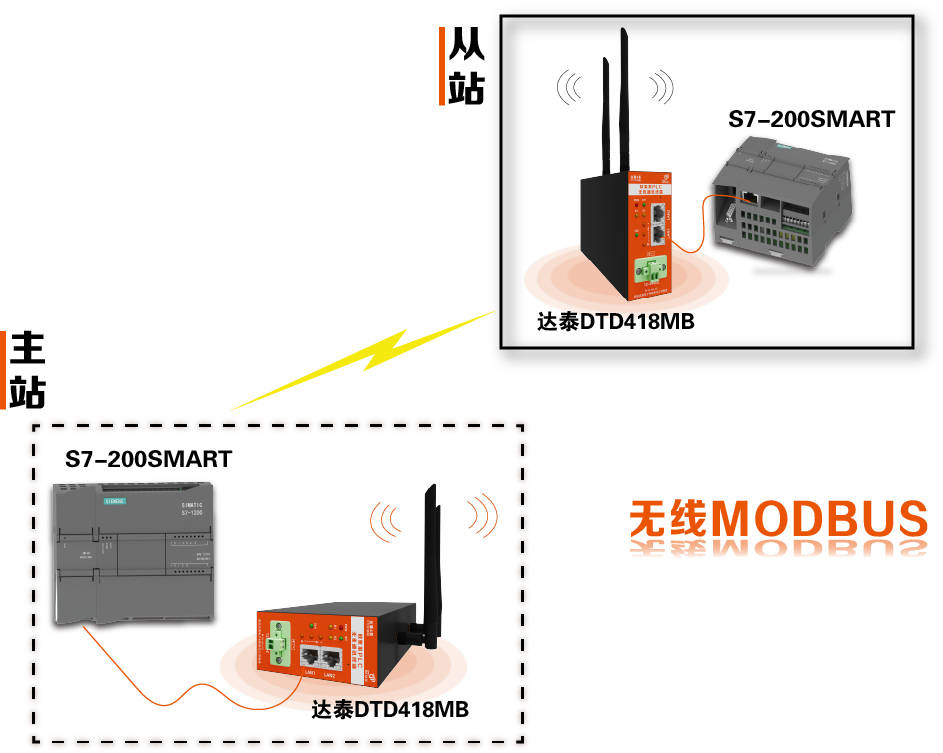

以下是该方式的无线通讯案例分享：该方案以两台S7-200smart为例，介绍两台S7-200Smart PLC的无线MODBUS通信实现过程。

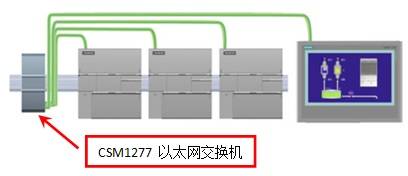

网络连接 ：当两个以上的通信设备进行通信时，需要使用交换机来实现网络连接。可以使用导轨安装的西门子 CSM1277 4端口交换机来连接多个 CPU 和 HMI 设备，如下图所示。

多个通信设备的网络连接

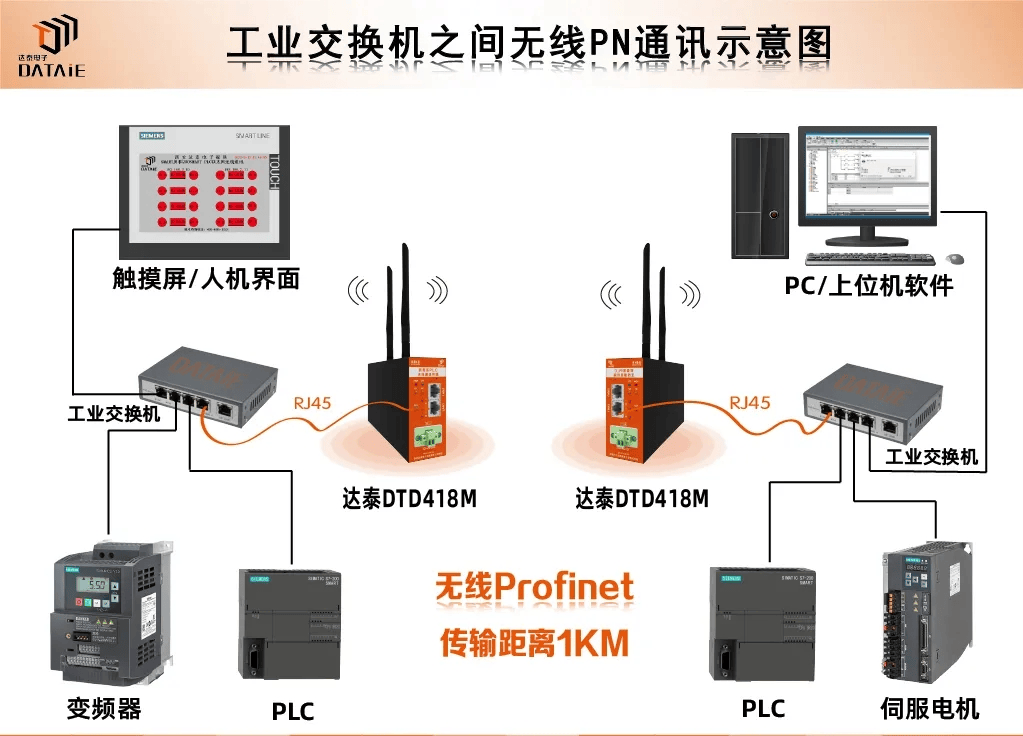

以下是该方式的无线通讯案例分享：本方案以组态王、西门子触摸屏、两台交换机和2台西门子S7-200SMART为例，介绍工业交换机在Profinet协议下的自组网无线通信实现过程。在本方案中采用了达泰西门子PLC无线通讯终端——DTD418MB，作为实现无线通讯的硬件设备。

RS485 通信端口

S7-200 SMART PLC可以选择CPU集成的RS485通信端口，‌也可以选择标准型CPU额外支持的SB CM01信号板作为RS485通信端口。‌

连接方式‌：‌

当使用CPU集成的RS485通信端口时，‌PLC端口引脚3连接触摸屏COM2端口引脚7，‌PLC端口引脚8连接触摸屏COM2端口引脚8。‌

当使用SB CM01信号板时，‌信号板Tx/B连接触摸屏COM2端口引脚7，‌信号板Rx/A连接触摸屏COM2端口引脚8。‌

通过以上方式，‌可以实现S7-200 SMART PLC与触摸屏等设备的RS485通信连接‌

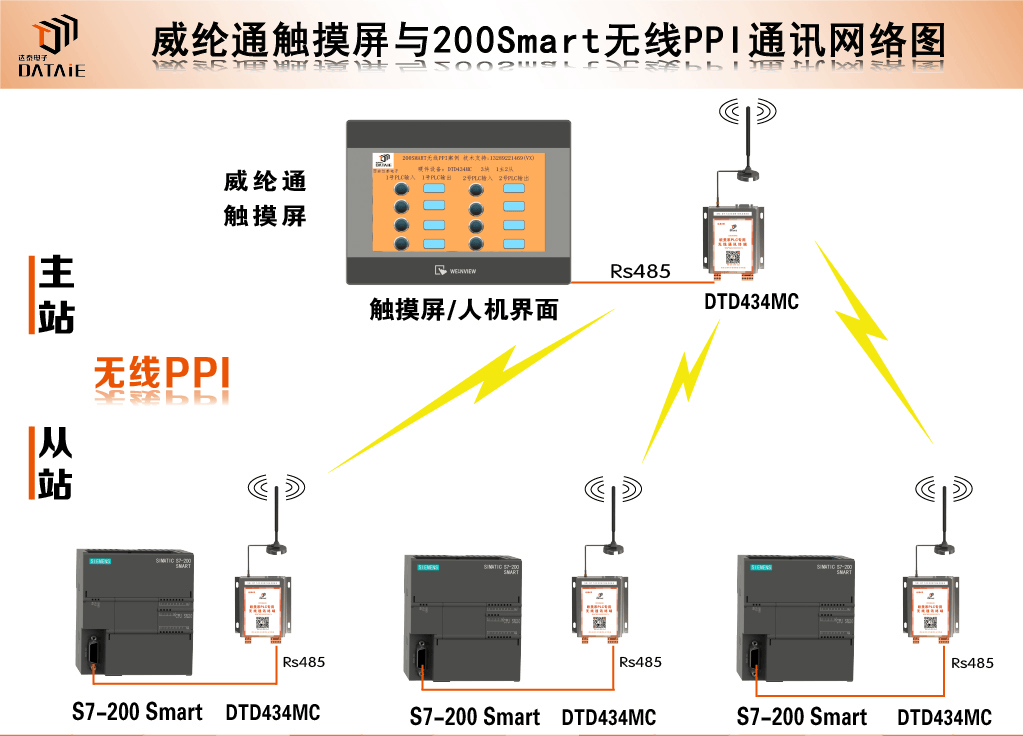

S7-200 SMART PLC无线RS485通讯案例分享：本方案以触摸屏、S7-200 SMART PLC为例，通过西安达泰电子欧美系PLC专用无线通讯终端-- DTD434M，能够稳定方便的实现无线 PPI网络，无需更改网络参数或原有程序，直接替换有线Rs485通讯。

‌

总之，S7-200 SMART的“通讯大法”既简单又强大，就像一个全能的“通讯小能手”，通过这些通信端口和连接方式，S7-200 SMART可以灵活地适应各种工业自动化场景，与各种设备和系统进行高效的数据交换和通信。

200-SMART PLC常遇到的几个小问题

问题一：在连接PLC时，显示IP地址错误、查找不到PLC的IP地址

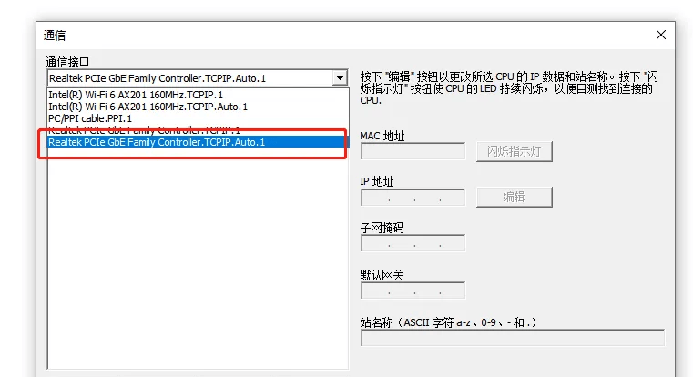

其实，这个问题很好解决，一般情况下，如果是查找不到PLC的IP地址，那应该就是连接PLC时，需选择的端口不对，连接PLC选择的端口应为显卡驱动端口，如下：

但具体选择那个选项，得根据自己的电脑进行选择。

如果显示IP地址错误，查找不到IP地址，那需要检查电脑的IP地址和PLC的IP地址是不是在同一个网段，比如plc的IP地址是192.168.2.1，二电脑的IP地址是192.168.1.2,那他们便不在同一网段，这个时候，需要区手动修改电脑IP地址（比如修改为：192.168.2.10），使得他们都在192.168.2.XX的网段，这个时候便可以进行连接，当然，修改PLC的IP地址跟电脑在同一网段也是一样，这里不在叙述

问题二：当在编写PLC程序时，尤其是再定义I\O符号时，会报错，如下：

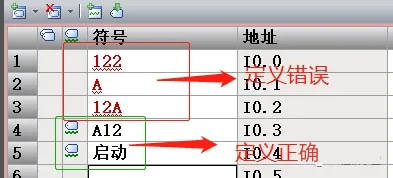

当定义下面显示有红色波浪线时，说明定义错误，这个时候需要重新定义，不然下载程序时会报错

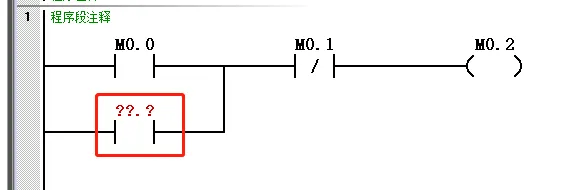

问题三：编写程序时，程序段里面有未完成的分支，如下图：

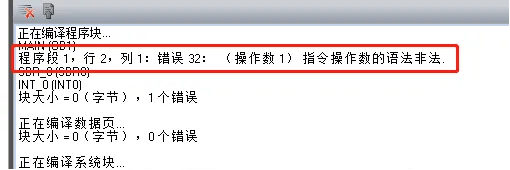

这个时候，对程序进行编译时就会报错，有时候如果程序段写的多，我们可以编译以后看下面的提示，如下图，根据提示，将错误更正就可以编译下载了

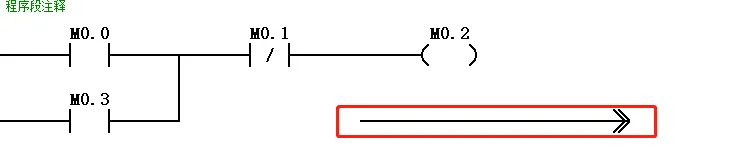

问题四：程序段中有没有定义的指令，如下图：

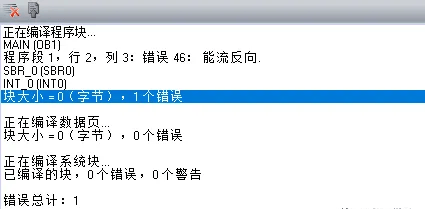

这个时候，对其进行编译，也会出现报错，编译不了的情况，出现这种情况，可根据问题三种的处理方法，找到错误地方，将其更正再进行编译下载，如果程序段多，一眼看不出错误地方，也可编译后根据提示，找出出错的地方，如下图

问题五：很多朋友在PLC运行或者调试时，都需要监控PLC程序，这样方便我们直观的看到plc的运行效果，那当我们监控以后，需要对程序进行编辑修改时，发现修改不了，系统不让编辑。

这个问题，起始很简单，只需要将监控取消，便可进行修改编辑了。

结束语：以上便是给大家总结的几个新手经常出现的小问题，总之，学习PLC时，如果出现一些错误，可以多观察，多思考，先检查硬件，再检查软件。
