绘制文字相关：
Paint 相关设置，
Canvas相关设置。

1 Paint绘制文字相关：

相关函数说明：

mPaint.setStrokeWidth(10);//设置画笔宽度
mPaint.setColor(Color.BLUE);//设置画笔颜色
mPaint.setStyle(Paint.Style.STROKE);//设置画笔样式

mPaint.setTextSize();//字体大小
mPaint.setTextAlign();//对齐方式
mPaint.setShadowLayer();//阴影
mPaint.setUnderlineText();//是否显示下划线
mPaint.setFakeBoldText();//true 表示粗体，false表示正常
mPaint.setTextSkewX();//float，设置文本在水平方向上的倾斜，负数表示右斜，正数表示左斜
mPaint.setTextScaleX();//设置比例因子,默认为1，当大于1的时候表示横向拉伸，
// 当小于1的时候表示横向压缩。该方法往往用于一些特效字体的显示场合。
mPaint.setStrikeThruText();//设置文本删除线
mPaint.setLetterSpacing();//设置行间距，默认是0.
mPaint.setTypeface();//设置文本字体样式

**暂不讲解**
mPaint.setLinearText();//设置是否打开线性文本标识
mPaint.setHinting();//设置画笔的隐藏模式
mPaint.setFontFeatureSettings();//设置字体的样式，这个样式和CSS样式很类似
mPaint.setStrokeMiter(float miter );//设置笔画的倾斜度

1.1 setStrokeWidth，setColor

画笔越宽字体越宽，画笔颜色决定了文字颜色。

实例代码：

mPaint1 = new Paint(Paint.ANTI_ALIAS_FLAG);
mPaint1.setStrokeWidth(7);//设置画笔宽度
mPaint1.setColor(Color.BLUE);//设置画笔颜色
mPaint1.setStyle(Paint.Style.STROKE);//设置画笔样式
mPaint1.setTextSize(100);

mPaint2 = new Paint(Paint.ANTI_ALIAS_FLAG);
mPaint2.setStrokeWidth(3);//设置画笔宽度
mPaint2.setColor(Color.BLUE);//设置画笔颜色
mPaint2.setStyle(Paint.Style.STROKE);//设置画笔样式
mPaint2.setTextSize(100);

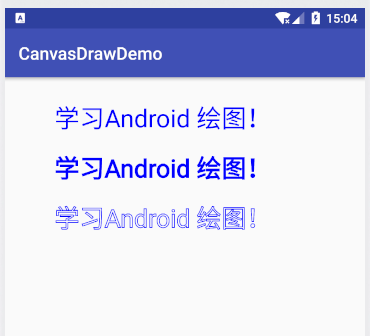

1.2 setStyle 设置画笔样式

设置画笔样式：分别设置Paint Style 为FILL，FILL_AND_STROKE，STROKE的字体效果

mPaint1 = new Paint(Paint.ANTI_ALIAS_FLAG);
mPaint1.setStrokeWidth(3);//设置画笔宽度
mPaint1.setColor(Color.BLUE);//设置画笔颜色
mPaint1.setStyle(Paint.Style.FILL);//设置画笔样式
mPaint1.setTextSize(100);

mPaint2 = new Paint(Paint.ANTI_ALIAS_FLAG);
mPaint2.setStrokeWidth(3);//设置画笔宽度
mPaint2.setColor(Color.BLUE);//设置画笔颜色
mPaint2.setStyle(Paint.Style.FILL_AND_STROKE);//设置画笔样式
mPaint2.setTextSize(100);

mPaint3 = new Paint(Paint.ANTI_ALIAS_FLAG);
mPaint3.setStrokeWidth(3);//设置画笔宽度
mPaint3.setColor(Color.BLUE);//设置画笔颜色
mPaint3.setStyle(Paint.Style.STROKE);//设置画笔样式
mPaint3.setTextSize(100);

STROKE会有镂空的效果，其他两种由于画笔宽度的不同也会导致绘制的问题粗细有很大差异。

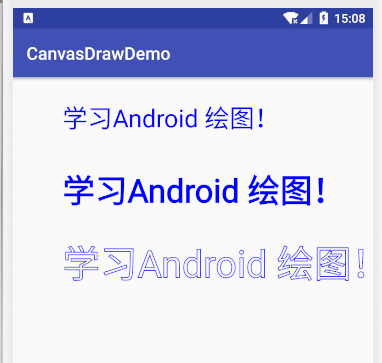

1.3 setTextSize 设置字体大小

设置不同的字体大小，单位为px，如果使用dp记得转换。

mPaint1 = new Paint(Paint.ANTI_ALIAS_FLAG);
mPaint1.setStrokeWidth(3);//设置画笔宽度
mPaint1.setColor(Color.BLUE);//设置画笔颜色
mPaint1.setStyle(Paint.Style.FILL);//设置画笔样式
mPaint1.setTextSize(100);

mPaint2 = new Paint(Paint.ANTI_ALIAS_FLAG);
mPaint2.setStrokeWidth(3);//设置画笔宽度
mPaint2.setColor(Color.BLUE);//设置画笔颜色
mPaint2.setStyle(Paint.Style.FILL_AND_STROKE);//设置画笔样式
mPaint2.setTextSize(130);

mPaint3 = new Paint(Paint.ANTI_ALIAS_FLAG);
mPaint3.setStrokeWidth(3);//设置画笔宽度
mPaint3.setColor(Color.BLUE);//设置画笔颜色
mPaint3.setStyle(Paint.Style.STROKE);//设置画笔样式
mPaint3.setTextSize(150);

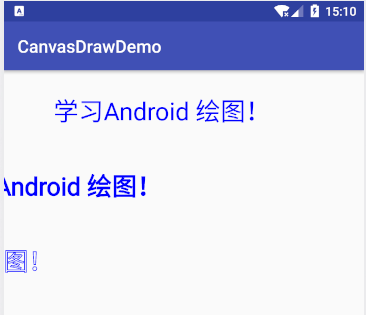

1.4 setTextAlign

设置文字对齐方式，取值：align.CENTER、align.LEFT或align.RIGHT三种

mPaint1 = new Paint(Paint.ANTI_ALIAS_FLAG);
mPaint1.setStrokeWidth(3);//设置画笔宽度
mPaint1.setColor(Color.BLUE);//设置画笔颜色
mPaint1.setStyle(Paint.Style.FILL);//设置画笔样式
mPaint1.setTextSize(100);
mPaint1.setTextAlign(Paint.Align.LEFT);

mPaint2 = new Paint(Paint.ANTI_ALIAS_FLAG);
mPaint2.setStrokeWidth(3);//设置画笔宽度
mPaint2.setColor(Color.BLUE);//设置画笔颜色
mPaint2.setStyle(Paint.Style.FILL_AND_STROKE);//设置画笔样式
mPaint2.setTextSize(100);
mPaint2.setTextAlign(Paint.Align.CENTER);

mPaint3 = new Paint(Paint.ANTI_ALIAS_FLAG);
mPaint3.setStrokeWidth(3);//设置画笔宽度
mPaint3.setColor(Color.BLUE);//设置画笔颜色
mPaint3.setStyle(Paint.Style.STROKE);//设置画笔样式
mPaint3.setTextSize(100);
mPaint3.setTextAlign(Paint.Align.RIGHT);

canvas.drawText("学习Android 绘图！",200,200, mPaint1);
canvas.drawText("学习Android 绘图！",200,500, mPaint2);
canvas.drawText("学习Android 绘图！",200,800, mPaint3);

根据绘制文字的结果，可以知道所谓对齐方式是以开始绘制点为相对的。

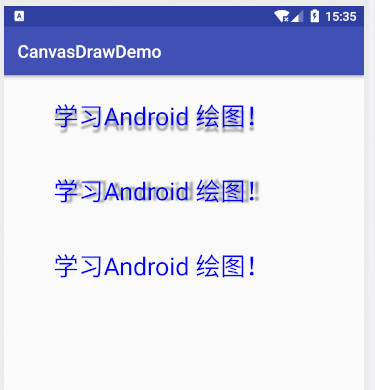

1.6 setShadowLayer 设置阴影

public void setShadowLayer(float radius, float dx, float dy, int shadowColor) ;
/**
 * 清除阴影
 */
public void clearShadowLayer() {
    setShadowLayer(0, 0, 0, 0);
}
//判断是否有阴影
public boolean hasShadowLayer() ;
setShadowLayer(float radius, float dx, float dy, int shadowColor)

参数说明：
radius:模糊半径，越大越模糊。
dx：阴影离开文字的x横向距离。
dy：阴影离开文字的Y横向距离。
shadowColor：阴影颜色。

阴影的方向可以通过dx,dy值得正负决定。

• 如果阴影的颜色是不透明的，它的透明度将是paint的透明度，否则将是阴影颜色的透明度

• radius为0时，shadowLayer会被清除，dx,dy可以控制显示的位置方向，可以在文字的上下左右等方向。

• dx,dy为0是和文字重叠，dx>0 在文字右侧，dx<0在文字左侧，dy>0在文字下侧，dy<0在文字上面。

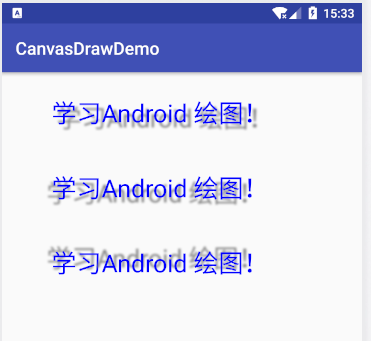

mPaint1 = new Paint(Paint.ANTI_ALIAS_FLAG);
mPaint1.setStrokeWidth(3);//设置画笔宽度
mPaint1.setColor(Color.BLUE);//设置画笔颜色
mPaint1.setStyle(Paint.Style.FILL);//设置画笔样式
mPaint1.setTextSize(100);
mPaint1.setShadowLayer(10,20,20,Color.GRAY);

mPaint2 = new Paint(Paint.ANTI_ALIAS_FLAG);
mPaint2.setStrokeWidth(3);//设置画笔宽度
mPaint2.setColor(Color.BLUE);//设置画笔颜色
mPaint2.setStyle(Paint.Style.FILL);//设置画笔样式
mPaint2.setTextSize(100);
mPaint2.setShadowLayer(10,-20,20,Color.GRAY);

mPaint3 = new Paint(Paint.ANTI_ALIAS_FLAG);
mPaint3.setStrokeWidth(3);//设置画笔宽度
mPaint3.setColor(Color.BLUE);//设置画笔颜色
mPaint3.setStyle(Paint.Style.FILL);//设置画笔样式
mPaint3.setTextSize(100);
mPaint3.setShadowLayer(10,-20,-20,Color.GRAY);

mPaint1 = new Paint(Paint.ANTI_ALIAS_FLAG);
mPaint1.setStrokeWidth(3);//设置画笔宽度
mPaint1.setColor(Color.BLUE);//设置画笔颜色
mPaint1.setStyle(Paint.Style.FILL);//设置画笔样式
mPaint1.setTextSize(100);
mPaint1.setShadowLayer(10,0,20,Color.GRAY);

mPaint2 = new Paint(Paint.ANTI_ALIAS_FLAG);
mPaint2.setStrokeWidth(3);//设置画笔宽度
mPaint2.setColor(Color.BLUE);//设置画笔颜色
mPaint2.setStyle(Paint.Style.FILL);//设置画笔样式
mPaint2.setTextSize(100);
mPaint2.setShadowLayer(10,20,0,Color.GRAY);

mPaint3 = new Paint(Paint.ANTI_ALIAS_FLAG);
mPaint3.setStrokeWidth(3);//设置画笔宽度
mPaint3.setColor(Color.BLUE);//设置画笔颜色
mPaint3.setStyle(Paint.Style.FILL);//设置画笔样式
mPaint3.setTextSize(100);
mPaint3.setShadowLayer(0,-20,-20,Color.GRAY);

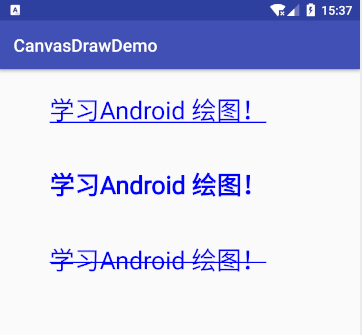

1.7 下划线，粗体，删除线

mPaint1 = new Paint(Paint.ANTI_ALIAS_FLAG);
mPaint1.setStrokeWidth(3);//设置画笔宽度
mPaint1.setColor(Color.BLUE);//设置画笔颜色
mPaint1.setStyle(Paint.Style.FILL);//设置画笔样式
mPaint1.setTextSize(100);
mPaint1.setUnderlineText(true);//下划线

mPaint2 = new Paint(Paint.ANTI_ALIAS_FLAG);
mPaint2.setStrokeWidth(3);//设置画笔宽度
mPaint2.setColor(Color.BLUE);//设置画笔颜色
mPaint2.setStyle(Paint.Style.FILL);//设置画笔样式
mPaint2.setTextSize(100);
mPaint2.setFakeBoldText(true);//粗体

mPaint3 = new Paint(Paint.ANTI_ALIAS_FLAG);
mPaint3.setStrokeWidth(3);//设置画笔宽度
mPaint3.setColor(Color.BLUE);//设置画笔颜色
mPaint3.setStyle(Paint.Style.FILL);//设置画笔样式
mPaint3.setTextSize(100);
mPaint3.setStrikeThruText(true);//删除线

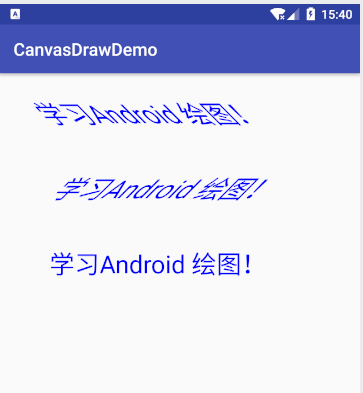

1.8 setTextSkewX();

参数类型float，设置文本在水平方向上的倾斜，负数表示右斜，正数表示左斜，默认为0，一般斜体设置为-0.25

mPaint1 = new Paint(Paint.ANTI_ALIAS_FLAG);
 mPaint1.setStrokeWidth(3);//设置画笔宽度
 mPaint1.setColor(Color.BLUE);//设置画笔颜色
 mPaint1.setStyle(Paint.Style.FILL);//设置画笔样式
 mPaint1.setTextSize(100);
 mPaint1.setTextSkewX(1);//斜体

 mPaint2 = new Paint(Paint.ANTI_ALIAS_FLAG);
 mPaint2.setStrokeWidth(3);//设置画笔宽度
 mPaint2.setColor(Color.BLUE);//设置画笔颜色
 mPaint2.setStyle(Paint.Style.FILL);//设置画笔样式
 mPaint2.setTextSize(100);
 mPaint2.setTextSkewX(-1);//斜体

mPaint3 = new Paint(Paint.ANTI_ALIAS_FLAG);
 mPaint3.setStrokeWidth(3);//设置画笔宽度
 mPaint3.setColor(Color.BLUE);//设置画笔颜色
 mPaint3.setStyle(Paint.Style.FILL);//设置画笔样式
 mPaint3.setTextSize(100);

默认为0，通常的斜体字为-0.25，向右倾斜。

1.9 setTextScaleX();

//设置比例因子,默认为1，当大于1的时候表示横向拉伸，小于1时横向压缩。

mPaint1 = new Paint(Paint.ANTI_ALIAS_FLAG);
 mPaint1.setStrokeWidth(3);//设置画笔宽度
 mPaint1.setColor(Color.BLUE);//设置画笔颜色
 mPaint1.setStyle(Paint.Style.FILL);//设置画笔样式
 mPaint1.setTextSize(100);
 mPaint1.setTextScaleX(2);

 mPaint2 = new Paint(Paint.ANTI_ALIAS_FLAG);
 mPaint2.setStrokeWidth(3);//设置画笔宽度
 mPaint2.setColor(Color.BLUE);//设置画笔颜色
 mPaint2.setStyle(Paint.Style.FILL);//设置画笔样式
 mPaint2.setTextSize(100);
 mPaint2.setTextScaleX(0.5f);

mPaint3 = new Paint(Paint.ANTI_ALIAS_FLAG);
 mPaint3.setStrokeWidth(3);//设置画笔宽度
 mPaint3.setColor(Color.BLUE);//设置画笔颜色
 mPaint3.setStyle(Paint.Style.FILL);//设置画笔样式
 mPaint3.setTextSize(100);

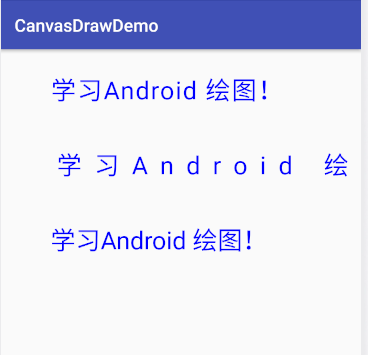

1.10 setLetterSpacing 字间距设置默认0，需要最低api21支持.

mPaint1 = new Paint(Paint.ANTI_ALIAS_FLAG);
mPaint1.setStrokeWidth(3);//设置画笔宽度
mPaint1.setColor(Color.BLUE);//设置画笔颜色
mPaint1.setStyle(Paint.Style.FILL);//设置画笔样式
mPaint1.setTextSize(100);
mPaint1.setLetterSpacing(0.05f);

mPaint2 = new Paint(Paint.ANTI_ALIAS_FLAG);
mPaint2.setStrokeWidth(3);//设置画笔宽度
mPaint2.setColor(Color.BLUE);//设置画笔颜色
mPaint2.setStyle(Paint.Style.FILL);//设置画笔样式
mPaint2.setTextSize(100);
mPaint2.setLetterSpacing(0.5f);

mPaint3 = new Paint(Paint.ANTI_ALIAS_FLAG);
mPaint3.setStrokeWidth(3);//设置画笔宽度
mPaint3.setColor(Color.BLUE);//设置画笔颜色
mPaint3.setStyle(Paint.Style.FILL);//设置画笔样式
mPaint3.setTextSize(100);

1.11setTypeface 设置文本字体样式

可以设置系统中已有字体样式，也可以从文件中读取字体。

如何创建TypeFace：

根据系统存在的字体生成Typeface
//根据提供的字体名字和style创建typeFace，如果从名字获取的字体信息为null，将使用default字体。
//style包含四种样式：NORMAL,BOLD,ITALIC,BOLD_ITALIC

public static Typeface create(String familyName, @Style int style) ；

//从已存在的TypeFace生成新的typeface
public static Typeface create(Typeface family, @Style int style) ;

public static @NonNull Typeface create(@Nullable Typeface family,
        @IntRange(from = 1, to = 1000) int weight, boolean italic);

//默认字体样式
public static Typeface defaultFromStyle(@Style int style) {
    return sDefaults[style];
}

Style：
Typeface.NORMAL //正常体
Typeface.BOLD //粗体
Typeface.ITALIC //斜体
Typeface.BOLD_ITALIC //粗斜体

读取字体文件，生成TypeFace

//从Asset文件中读取字体文件，创建TypeFace
public static Typeface createFromAsset(AssetManager mgr, String path);
//从file文件中读取文件创建typeface
public static Typeface createFromFile(@Nullable File file) ;

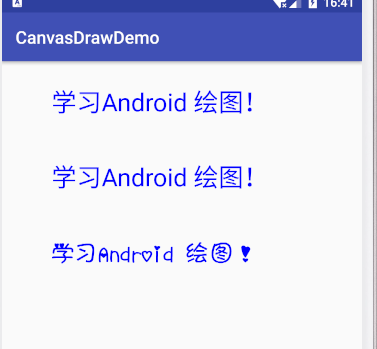

利用TypeFace换系统支持的其他字体：

代码示例：

Typeface typeface1 =  Typeface.create("黑体",Typeface.NORMAL);
Typeface typeface2 =  Typeface.create("宋体",Typeface.NORMAL);
Typeface typeface3 =  Typeface.createFromAsset(getContext().getAssets(),"bijiben.TTF");
mPaint1.setTypeface(typeface1);
mPaint2.setTypeface(typeface2);
mPaint3.setTypeface(typeface3);

2 Canvas相关

2.1 简单函数

public void drawText(@NonNull char[] text, int index,
int count, float x, float y, @NonNull Paint paint) ；

public void drawText(@NonNull String text, float x, float y,
 @NonNull Paint paint) ；

public void drawText(@NonNull String text, int start,
int end, float x, float y, @NonNull Paint paint) ；
public void drawText(@NonNull CharSequence text, int start, int end, float x, float y, @NonNull Paint paint)；

上面四个函数时最简单的绘制text函数。
drawText(@NonNull char[] text, int index, int count, float x, float y, @NonNull Paint paint)
drawText(@NonNull String text, float x, float y,@NonNull Paint paint)

index,count: 表示text数组中从index开始，共count个数的文字绘制。
x,y： 表示在(x,y)的坐标绘制text,这里的x,y不是绘制文本左上角的坐标。
**注意：**这里的（x,y）坐标不是绘制文本时左上角的坐标，
详情请看drawText详述

 /**
     * Draw the text, with origin at (x,y), using the specified paint. The origin is interpreted
     * based on the Align setting in the paint.
     *
     * @param text The text to be drawn
     * @param x The x-coordinate of the origin of the text being drawn
     * @param y The y-coordinate of the baseline of the text being drawn
     * @param paint The paint used for the text (e.g. color, size, style)
     */
    public void drawText(@NonNull char[] text, int index, int count, float x, float y,
            @NonNull Paint paint)；

看上面（x,y）坐标的解释，x是开始绘制的x轴坐标的原点，重点来了，y是文本的baseline（基准线）的开始坐标,看下图，后面会有文章专门讲解。

2.2drawTextOnPath

public void drawTextOnPath(@NonNull char[] text, int index, int count, @NonNull Path path,
        float hOffset, float vOffset, @NonNull Paint paint) {
    super.drawTextOnPath(text, index, count, path, hOffset, vOffset, paint);
}

public void drawTextOnPath(@NonNull String text, @NonNull Path path, float hOffset,
        float vOffset, @NonNull Paint paint) {
    super.drawTextOnPath(text, path, hOffset, vOffset, paint);
}

沿着路径绘制文字，参数解析：

float hOffset : 与路径起始点的水平偏移距离
float vOffset : 与路径中心的垂直偏移量

mPaint1 = new Paint(Paint.ANTI_ALIAS_FLAG);
mPaint1.setStrokeWidth(70);//设置画笔宽度
mPaint1.setColor(Color.BLUE);//设置画笔颜色
mPaint1.setStyle(Paint.Style.STROKE);//设置画笔样式
mPaint1.setTextSize(100);

mPaint3 = new Paint(Paint.ANTI_ALIAS_FLAG);
mPaint3.setStrokeWidth(3);//设置画笔宽度
mPaint3.setColor(Color.BLUE);//设置画笔颜色
mPaint3.setStyle(Paint.Style.STROKE);//设置画笔样式
mPaint3.setTextSize(100);

path1 = new Path();
path1.addCircle(400,400,300, Path.Direction.CW);

path2= new Path();
path2.addCircle(400,1200,300, Path.Direction.CCW);

canvas.drawCircle(400,400,300,mPaint3);
canvas.drawCircle(400,1200,300,mPaint3);
canvas.drawPoint(400,400,mPaint1);
canvas.drawPoint(400,1200,mPaint1);
canvas.drawTextOnPath("学习Android 绘图！",path1,0,0, mPaint3);
canvas.drawTextOnPath("学习Android 绘图！",path2,50,50, mPaint3);

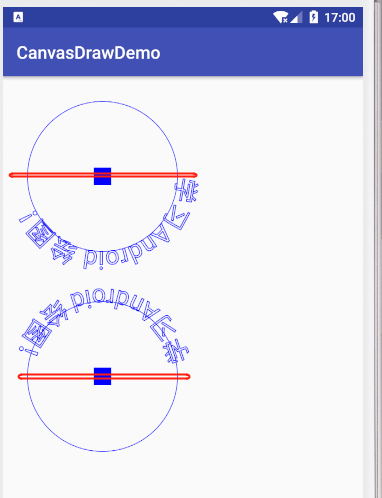

首先可以看到一个文字顺时针，一个逆时针绘制，设置了偏移(0,0)的从0度开始绘制，沿着圆形外边缘绘制。
设置了（50,50）偏移的，开始绘制点离0度有一定距离，文字整体向园内偏。

注意：
hOffset The distance along the path to add to the text’s starting position
vOffset The distance above(-) or below(+) the path to position the text
float hOffset : 与路径起始点的水平偏移距离，正沿绘制方向，负沿绘制反方向
float vOffset : 与路径中心的垂直偏移量，正向外，负向内。

canvas.drawTextOnPath("学习Android 绘图！",path2,-50,-50, mPaint3);

2.3 drawTextRun

public void drawTextRun(@NonNull char[] text, int index, int count, int contextIndex,
        int contextCount, float x, float y, boolean isRtl, @NonNull Paint paint) {
    super.drawTextRun(text, index, count, contextIndex, contextCount, x, y, isRtl, paint);
}

public void drawTextRun(@NonNull CharSequence text, int start, int end, int contextStart,
        int contextEnd, float x, float y, boolean isRtl, @NonNull Paint paint) {
    super.drawTextRun(text, start, end, contextStart, contextEnd, x, y, isRtl, paint);
}

drawTextRun 由于api等级较高，没有看具体用法，所以就不在这里讲了。

更多文字相关请看Android绘图之drawText,getTextBounds,measureText,FontMetrics,基线（14）
