8051单片机基础4：数据存储类型（data,idata,xdata,code）

参考来源：Keil > Help > uVision Help > Cx51 Compiler User’s Guide > Language Extensions > Memory Types

存储类型

Cx51编译器可以访问8051的所有存储区域，声明变量时可以指定分配的存储区，也可以基于内存模型配置进行隐式分配。

关键字	存储空间	地址范围	访问方式
data	内部RAM（低位128 bytes）	0x00~0x7F	直接寻址
idata	内部RAM（全部256 bytes）	0x00~0xFF	间接寻址
bdata	内部RAM（指定 16 bytes）	0x20~0x2F	位寻址/直接寻址
pdata	扩展RAM（低位256 bytes）	0x00~0xFF	间接寻址
xdata	扩展RAM（最大64K bytes）	0x0000~0xFFFF	间接寻址
code	Flash（最大64K bytes）	0x0000~0xFFFF	间接寻址

实际项目中经常用到的是 xdata, code

使用方法

变量声明/定义时，添加关键字data,idata,bdata,pdata,xdata,code。

unsigned char data  var1;
unsigned char code  text[] = "ENTER PARAMETER:";
unsigned char xdata array[100];
unsigned char idata x,y,z;
unsigned char pdata dimension;
unsigned char xdata vector[10][4][4];
unsigned char bdata flags;

MCU访问内部RAM时，读写速度比扩展RAM速度快。

因此在编写应用代码时，把频繁使用的变量放在内部RAM，使用较少的变量放在外部RAM。

Flash中的变量，只能进行读操作，掉电保存。

RAM中的变量，可以读写操作，掉电不保存。

详细说明

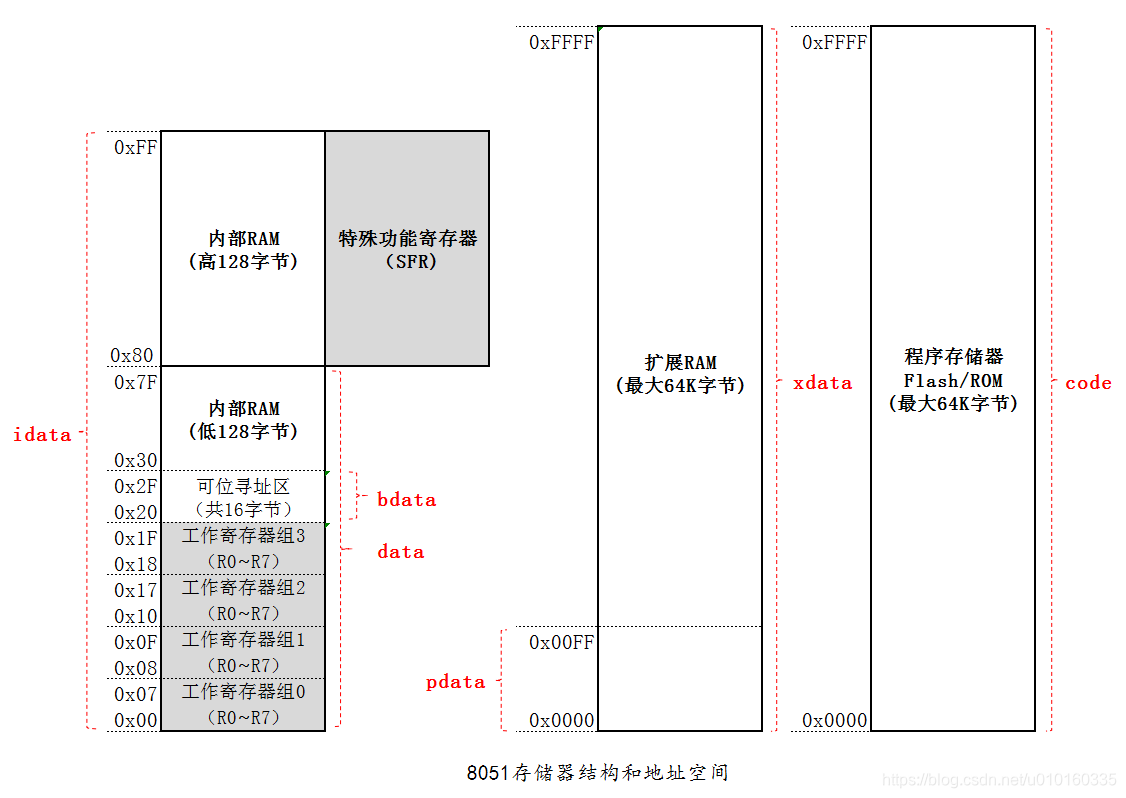

8051存储器结构

data

data只能声明变量，不能声明函数。

读写data变量时，MCU使用8位地址直接寻址内部RAM（低位128字节）。

优点是读写速度最快，缺点是可用空间太小。

idata

idata只能声明变量，不能声明函数。

读写idata变量时，MCU使用8位地址间接寻址内部RAM（全部256字节）。

可访问空间为内部RAM的全部256字节，其中低位128字节和data空间重复，只是访问方式不同。

bdata

bdata只能声明变量，不能声明函数。

读写bdata变量时，MCU使用8位地址位寻址/直接寻址内部RAM（部分16字节）。

可访问空间为内部RAM的16字节，地址范围为0x20~0x2F，位于data空间内部。

pdata

pdata只能声明变量，不能声明函数。

读写pdata变量时，MCU使用8位地址间接寻址扩展RAM（低位256字节，一个页）。

xdata

xdata只能声明变量，不能声明函数。

读写xdata变量时，MCU使用16位地址间接寻址扩展RAM（全部地址，最大64K字节）。

code

code可以声明常量，也可以声明函数。

读code常量时，MCU使用16位地址间接寻址Flash空间（最大64K字节）。

声明函数时，编译器默认隐式添加code关键字，用户不用处理。

---

本文完~

---
