导出指定layer或指定区域layout的GDS

导语

由于FIB需要导出局部layout的gds, 因此记录一下如何导出局部layout的gds!

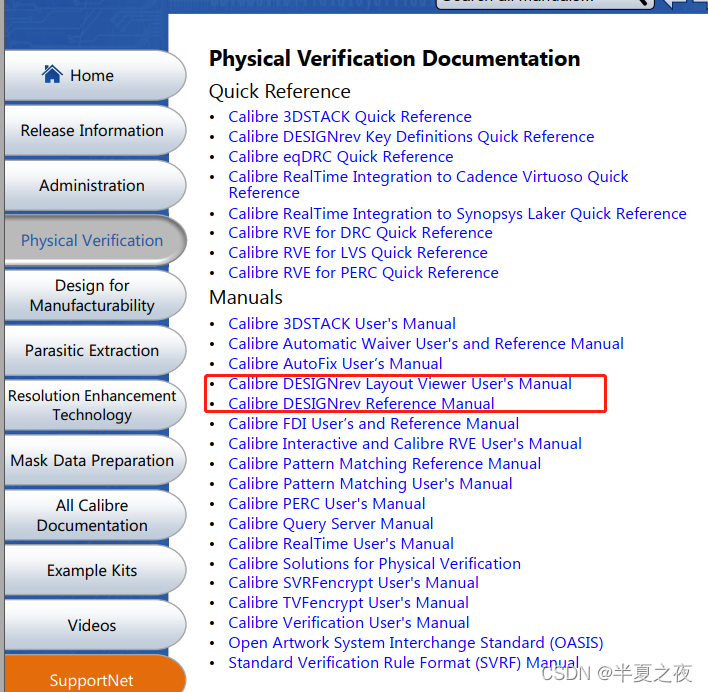

通过观看Referece 2, 3的视频发现，都是需要用到Calibre DESIGNrev，然后盲猜应该是Mentor Calibre中一个软件，然后去查阅Calibre User Guide发现了。Calibre DESIGNrev启动命令为：

calibredrv

file --> open layout …
layer —> load layer pro …
注：
导入layer 属性文件，需要用到https://bbs.eetop.cn/thread-924127-1-1.html处的脚本，将layer.map文件转换成Calibre DESIGNrev可读的文件。否则Calibre DESIGNrev显示的层都是数字。
在这里插入图片描述

导出指定layer版图的GDS

  1. 选择指定层 ![第一步](https://img-blog.csdnimg.cn/c838b1a735274cfd983f6ad2af815f71.png?x-oss- process=image/watermark,type_d3F5LXplbmhlaQ,shadow_50,text_Q1NETiBA5Y2K5aSP5LmL5aSc,size_20,color_FFFFFF,t_70,g_se,x_16#pic_center)

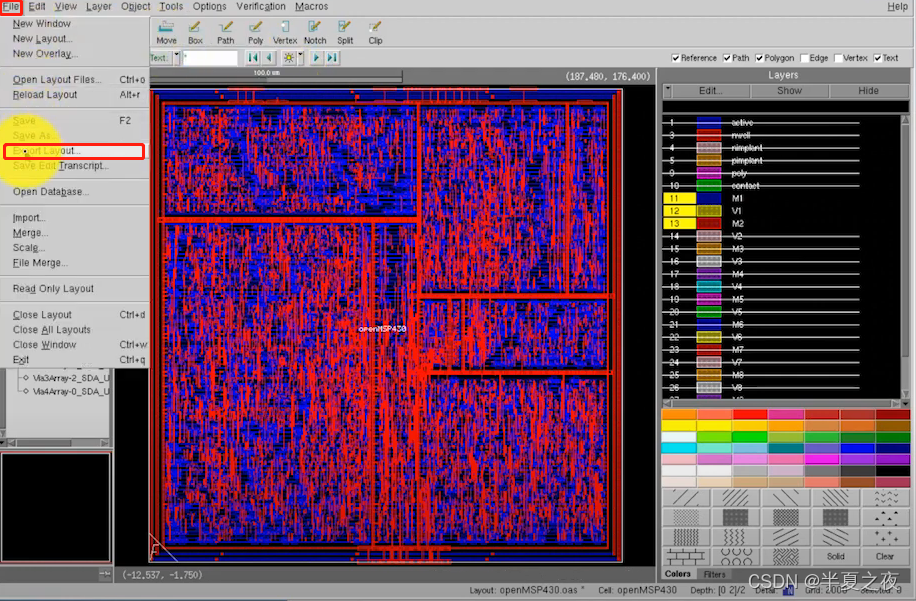

  2. File --> Export Layout在这里插入图片描述
  3. Save File
    在这里插入图片描述

导出指定区域版图的GDS

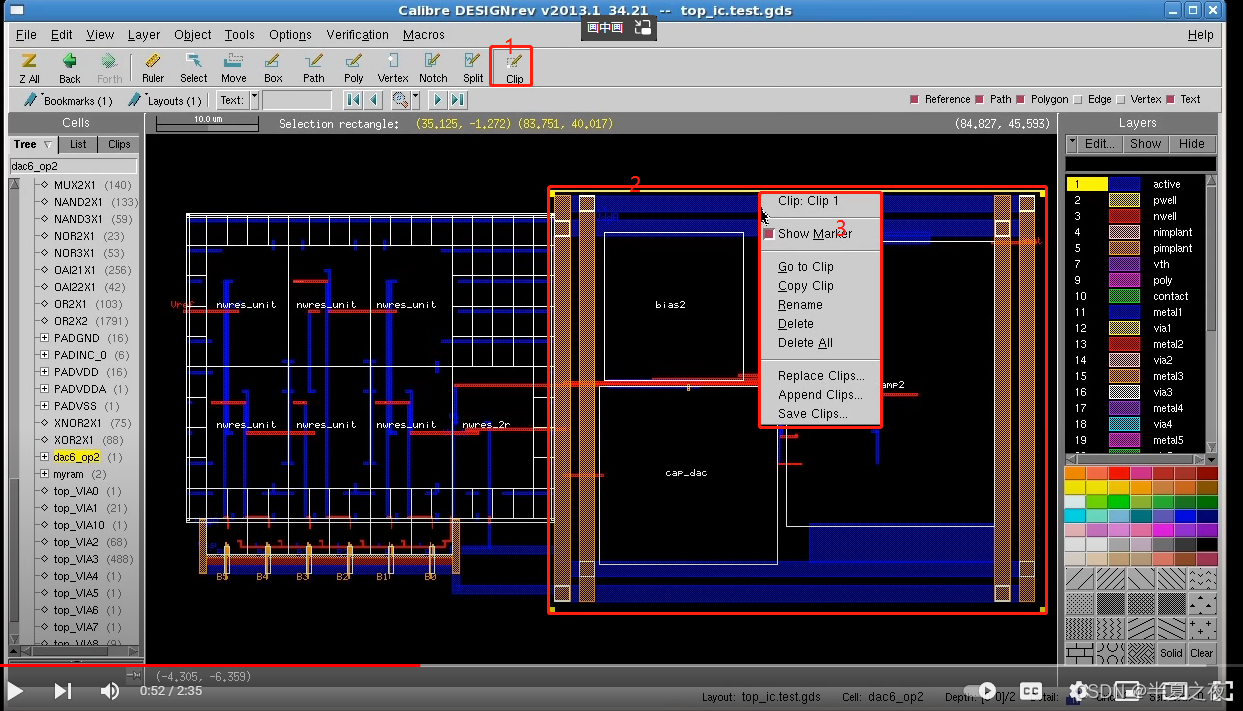

  1. 点击Clips
  2. 鼠标左键选择一个区域(默认这个区域名为Clip1)
  3. 鼠标指向Clip1边界，点击右键，选择rename
    在这里插入图片描述

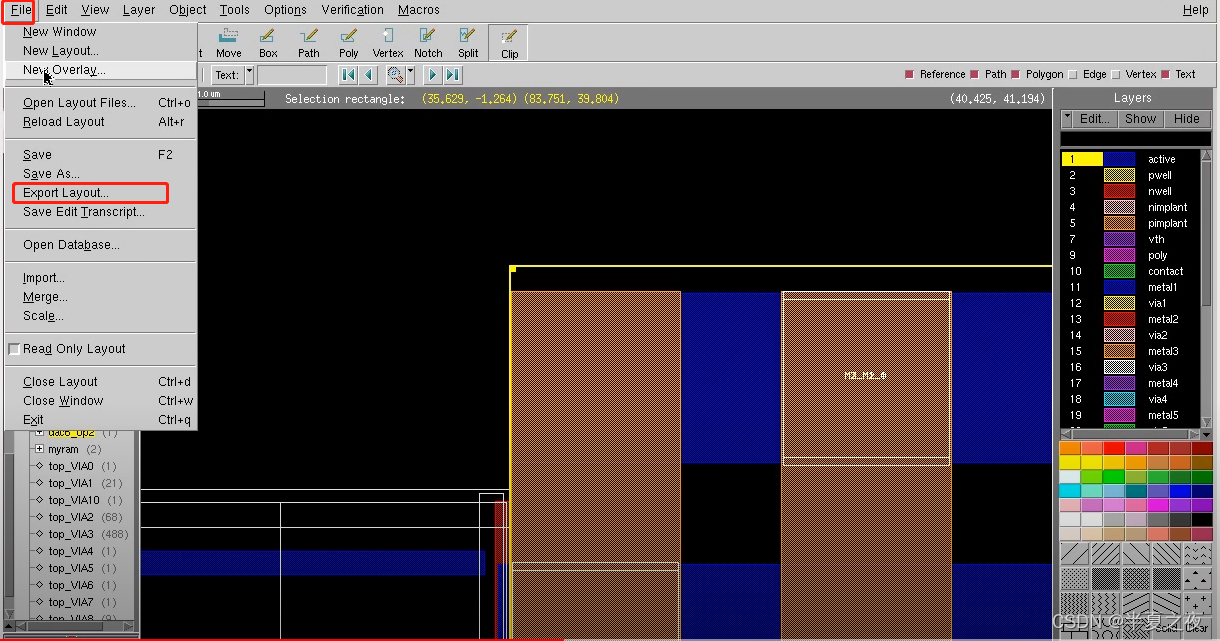

  4. File --> Export Layout
    在这里插入图片描述

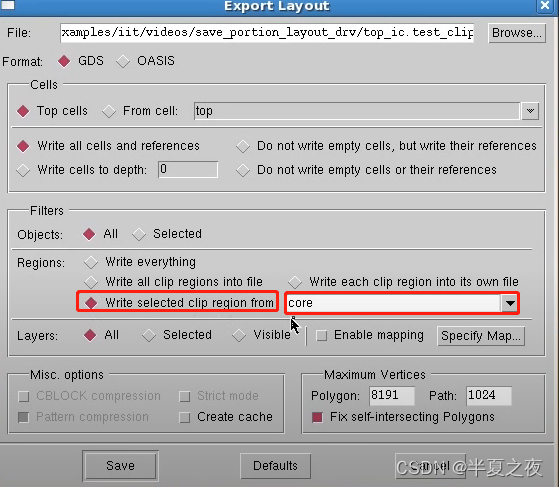

  5. save file
    在这里插入图片描述

结语

  1. 会用Calibre DESIGNrev
  2. 启动Calibre DESIGNrev：calibredrv

Reference

  1. Calibre® DESIGNrev™ Layout Viewer User’s Manual
  2. How to save portion of layout to GDS or OASIS
  3. How to save specific layers from a layout
    注：reference 2, 3均为YouTubee链接
