前言

我一直在断断续续地尝试使用Python为QGIS3创建和导出打印布局。或简称PyQGIS 3。我终于弄清楚了这个过程的来龙去脉，希望这能为其他人节省大量的精力和时间。

由于一个打印布局可以进行几乎无限的定制，我将详细介绍很多小细节，并举例说明。你可以根据自己的需要进行混搭。我还将深入到文档中，向您展示我如何引用各种类方法、属性等。

布局内容

人们添加到打印布局中的常见内容包括地图、图例、标签、比例尺、北箭头等。在本例中，我将介绍地图、图例和标签。这里是对QgsLayoutItem类文档的参考。您将看到这个类是所有QgsLayoutItems的构造函数，其中有很多。下面是继承图：

新建布局

project = QgsProject.instance()
    manager = project.layoutManager()
    layout = QgsPrintLayout(project)
    layoutName = "PrintLayout"

    #initializes default settings for blank print layout canvas
    layout.initializeDefaults()

    layout.setname(layoutName)
    manager.addLayout(layout)

我创建了一个项目，它是对当前Qgs项目的引用。manager对象包含当前项目的布局管理器（layoutManager）。我创建一个布局并初始化打印布局的默认设置（大小、布局等）。

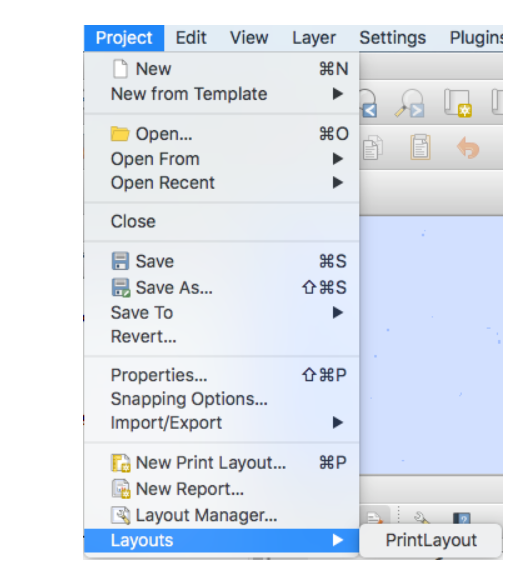

如果您运行上述代码，请在“项目”>“打印布局”下查看，您将看到一个新的打印布局，该布局当前为空。

在我继续之前，上面的代码是有效的，但只有一次。再次看到我创建了一个名为layoutName的打印布局对象。如果我再次运行此代码，将收到一条错误消息。一种解决方法是重命名打印布局（例如“PrintLayout2”），但我觉得这很烦人。此外，在测试中，您可能会多次运行此代码，创建一个不断增长的测试打印布局列表，稍后您必须清理这些列表。因此，让我们解决这个问题：

layouts_list = manager.printLayouts()
    for layout in layouts_list:
        if layout.name() == layoutName:
            manager.removeLayout(layout)

此快速修复程序查看管理器对象中的打印布局，并将其存储在layouts_list中。然后我循环浏览每个布局，如果layoutName==是现有布局的名称，请删除它。现在我可以创建一个新的打印布局，有效地覆盖我所拥有的内容。

每个项目都有自己的属性、方法等，这些都很难导航（至少对我来说）。让我们从向打印布局添加地图对象开始。请参见以下代码：

    map = QgsLayoutItemMap(layout)

    #I have no idea what this does, but it is necessary
    map.setRect(20, 20, 20, 20)

    #Set Map Extent
    #defines map extent using map coordinates
    rectangle = QgsRectangle(1355502, -46398, 1734534, 137094)
    map.setExtent(rectangle)
    layout.addLayoutItem(map)

    #Move & Resize map on print layout canvas
    map.attemptMove(QgsLayoutPoint(5, 27, QgsUnitTypes.LayoutMillimeters))
    map.attemptResize(QgsLayoutSize(239, 178, QgsUnitTypes.LayoutMillimeters))

所以在前面的代码中我创建了一个地图，它是一个 QgsLayoutItemMap 对象。我很抱歉，但 map.setRect() 方法让我感到困惑，老实说，我无法解释它的作用或为什么它在那里。但地图必须存在。参数 (20, 20, 20, 20) 似乎对地图没有影响，但如果不调用此方法，您会收到错误消息。接下来，我设置地图的范围。我已经创建了一个 QgsRectangle 对象，并使用我项目中的地图坐标手动定义了范围。您也可以使用以下方法定义范围，将范围设置为界面地图画布的范围，从而允许您动态更改它。

canvas = iface.mapCanvas()
    map.setExtent(canvas.extent())
    layout.addLayoutItem(map)

最后，我移动地图对象并调整其大小。这两种方法的论点都是不言自明的。我以毫米为单位移动和调整地图对象的大小。如果你想做这样的事情，你可以选择以英寸或其他单位工作：

map.attemptMove(QgsLayoutPoints(1, 2, QgsUnitTypes.LayoutInches))
map.attemptResize(QgsLayoutSize(239, 178, QgsUnitTypes.LayoutMillimeters))

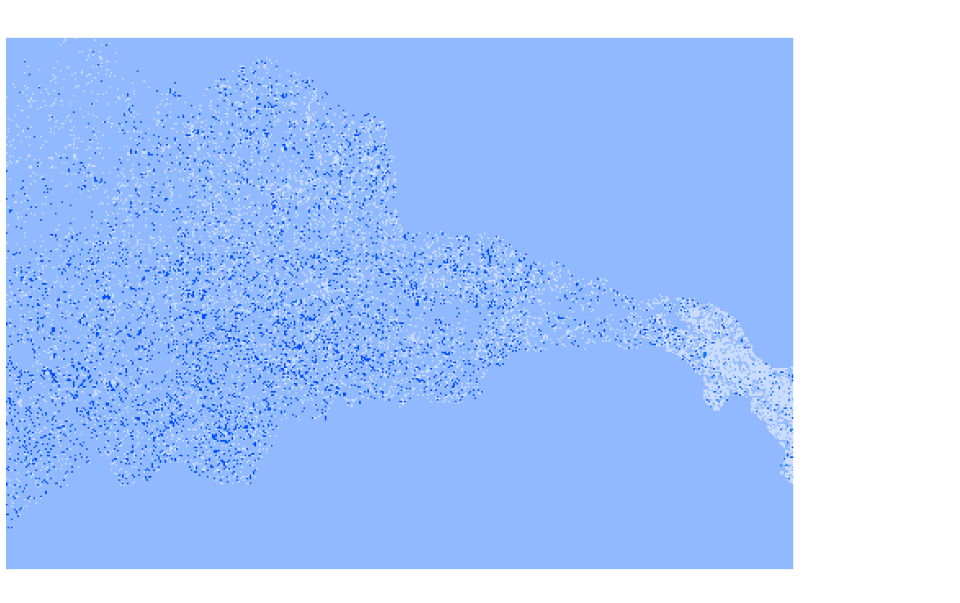

现在我得到了一张漂亮的地图，它被框起来并位于打印布局中我想要的位置。我的看起来像这样：

让我们继续布局项目。与地图一样，创建我的布局非常棘手。进行通用布局的基本代码如下所示：

    legend = QgsLayoutItemLegend(layout)
    legend.setTitle("Legend")
    layout.addLayoutItem(legend)
    legend.attemptMove(QgsLayoutPoint(246, 5, QgsUnitTypes.LayoutMillimeters))

创建图例

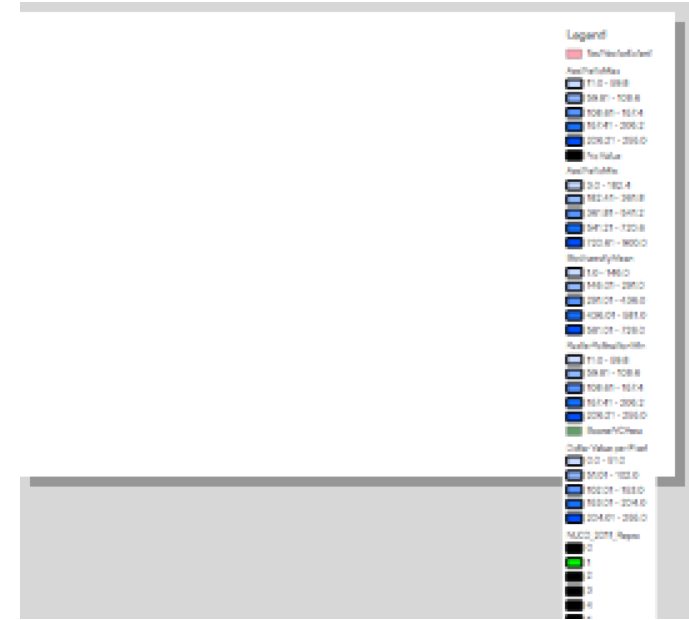

与地图项一样，您必须首先创建一个 QgsLayoutItem 并指定要应用它的打印布局。在这种情况下，我们的项目是一个图例，所以我们使用 QgsLayoutItemLegend()。我添加了一个标题，这是可选的。然后将图例项添加到打印布局中。最后，我将图例移动到我希望它在地图上的位置。这会在地图中添加一个包含所有图层的图例，包括那些已关闭的图层、附加表格等。根据您的 QGIS 项目，您可能会得到如下结果：

如您所见，图例溢出屏幕。在我的 QGIS 项目中，我有很多图层。他们中的大多数是不活跃的，不需要在图例中。我真的只是想要一些东西。所以我修改了我的脚本以在我的项目中只包含活动层。让我们回顾一下（在我创建图例对象之前）。

#Checks layer tree objects and stores them in a list. This includes csv tables
    checked_layers = [layer.name() for layer in QgsProject().instance().layerTreeRoot().children() if layer.isVisible()]
    print(f"Adding {checked_layers} to legend." )
    #get map layer objects of checked layers by matching their names and store those in a list
    layersToAdd = [layer for layer in QgsProject().instance().mapLayers().values() if layer.name() in checked_layers]

在上面的代码片段中，我创建了一个名为 checked_layers 的列表。在 checked_layers 中，我检查了 QgsProject().instance()，这是我正在使用的当前 QGIS 项目。然后查看 layerTreeRoot()，它包含项目中的所有图层。最后，.children() 是 layerTreeRoot() 中的实际层本身。我添加了一个打印语句来打印我正在添加的层，这些层将打印在控制台中。

现在我创建一个新对象 layersToAdd。在这个对象中，我查看 QgsProject().instance().mapLayers()，它们是 QgsProject 实例中的所有层。然后我添加 .mapLayers().values()（来自所有地图图层的值）如果这些对象在 checked_layers 中。我认为这可能是捷径，但现在我有一个所有活动地图层的列表，存储在 layersToAdd 中。

现在，我们可以回去创建图例对象。我们只想将活动层添加到图例中，所以让我们这样做：

legend = QgsLayoutItemLegend(layout)
    legend.setTitle("Legend")
    root = QgsLayerTree()
    for layer in layersToAdd:
        #add layer objects to the layer tree
        root.addLayer(layer)
    legend.model().setRootGroup(root)
    layout.addLayoutItem(legend)
    legend.attemptMove(QgsLayoutPoint(246, 5, QgsUnitTypes.LayoutMillimeters))

所有行都是相同的，除了我创建一个根对象（它是一个 QgsLayerTree，保存层）并循环遍历 layersToAdd，将它们添加到根对象。最后，我在图例上设置了 .setRootGroup，它重置了图例模型并使用了一个新模型。

那么让我们看看图例现在的样子，我只是在示例中打开了一层。但是你可以看到，现在只有活动层被添加到图例中。这真是太好了！

最后，我要在我的地图中添加一些标签项目。我发现这些更容易使用，但仍然有它们自己的怪癖。人们添加到地图的常见内容包括标题和副标题，所以让我们添加它们：

"""This adds labels to the map"""
    title = QgsLayoutItemLabel(layout)
    title.setText("Title Here")
    title.setFont(QFont("Arial", 28))
    title.adjustSizeToText()
    layout.addLayoutItem(title)
    title.attemptMove(QgsLayoutPoint(10, 4, QgsUnitTypes.LayoutMillimeters))

    subtitle = QgsLayoutItemLabel(layout)
    subtitle.setText("Subtitle Here")
    subtitle.setFont(QFont("Arial", 17))
    subtitle.adjustSizeToText()
    layout.addLayoutItem(subtitle)
    subtitle.attemptMove(QgsLayoutPoint(11, 20, QgsUnitTypes.LayoutMillimeters))   #allows moving text box

首先，请注意我们现在正在使用 QgsLayoutItemLabel。每个 QgsLayoutItem 都有自己的类，如前面的文档继承图中所示。我们使用非常明显的方法，如 .setText 来定义标签项的内容，并使用 .attemptMove 来定位打印布局上的标签。我使用 .setFont 设置字体，选择字体样式和大小。这里比较奇怪的是 .adjustSizeToText()。基本上你必须定义布局项的大小。这个 .adjustSizeToText 完全按照它说的去做，将大小设置为相应的文本。我想不出为什么要将标签对象设置为任何其他大小的情况，但我确信存在这种情况。

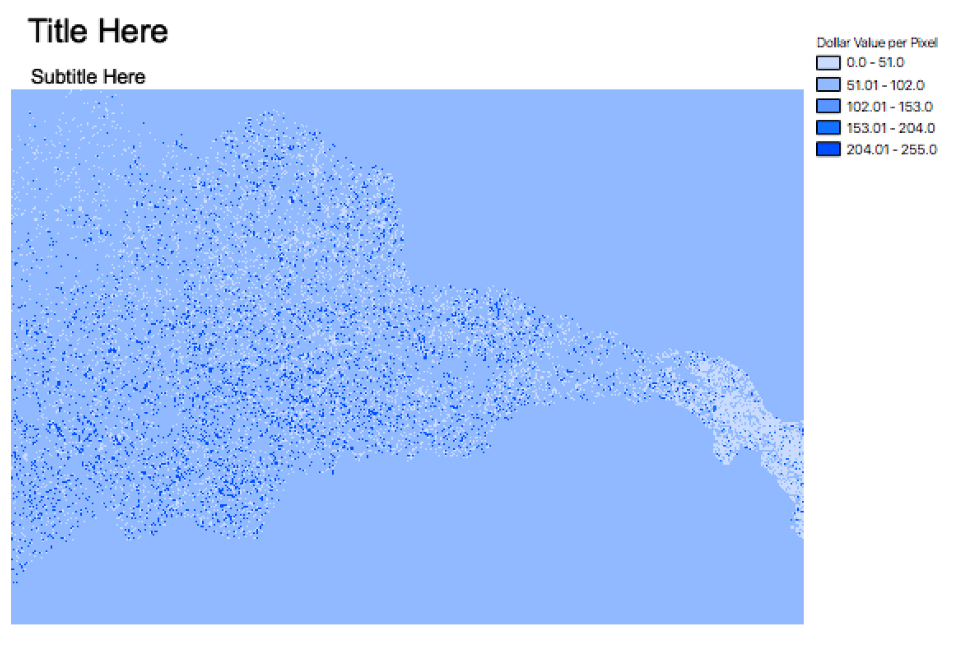

让我们来看看我们的打印布局。事情进展顺利。我的看起来像这样：

我们的最后一步是将打印布局导出为 .pdf 或图像文件，您可以与他人共享。我发现这是该过程中最简单的部分。

 """This exports a Print Layout as an image"""

    #this accesses a specific layout, by name (which is a string)
    layout = manager.layoutByName(layoutName)

    #this creates a QgsLayoutExporter object
    exporter = QgsLayoutExporter(layout)

    #this exports a pdf of the layout object
    exporter.exportToPdf('/Users/ep9k/Desktop/TestLayout.pdf', QgsLayoutExporter.PdfExportSettings())

    #this exports an image of the layout object
    #exporter.exportToImage('/Users/ep9k/Desktop/TestLayout.png', QgsLayoutExporter.ImageExportSettings())

我举例说明了如何导出为 .pdf 和图像文件 (.png)。我提供了保存对象的桌面路径。

有关如何创建打印布局和导出最终地图的分步演练。正如我在一开始所说的，这比我预期的要复杂得多，所以希望它能帮助你的学习开源GIS出专题图。
