5G学习之路——认识CU、DU

目录

5G基站设备体系

CU&DU

为什CU、DU分离

---

（本文图片来自网络：侵删）

5G基站设备体系

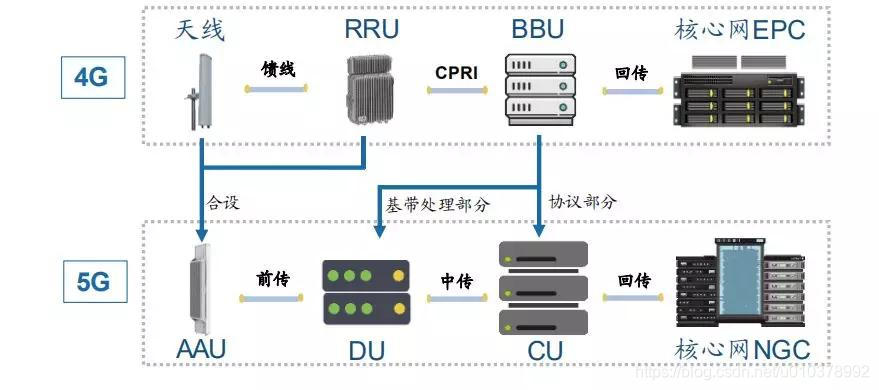

从设备架构角度划分，5G基站架构可分为：

• BBU-AAU
• CU-DU-AAU
• BBU-RRU-Antenna
• CU-DU-RRU- Antenna
• 一体化gNB等

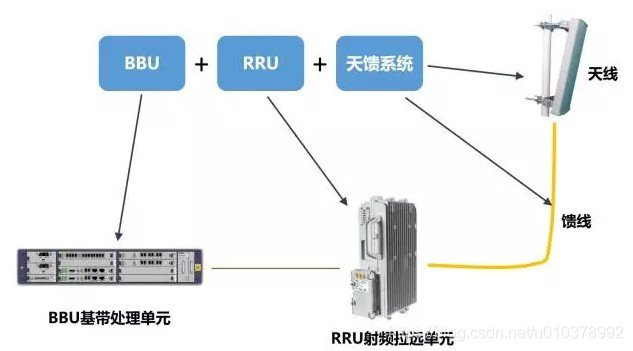

BBU-RRU-Antenna架构中，RRU功能与AAU相同，区别在于RRU无内置天线单元，需要外接天线使用，主要用于郊区等低容量需求或室内覆盖场景。

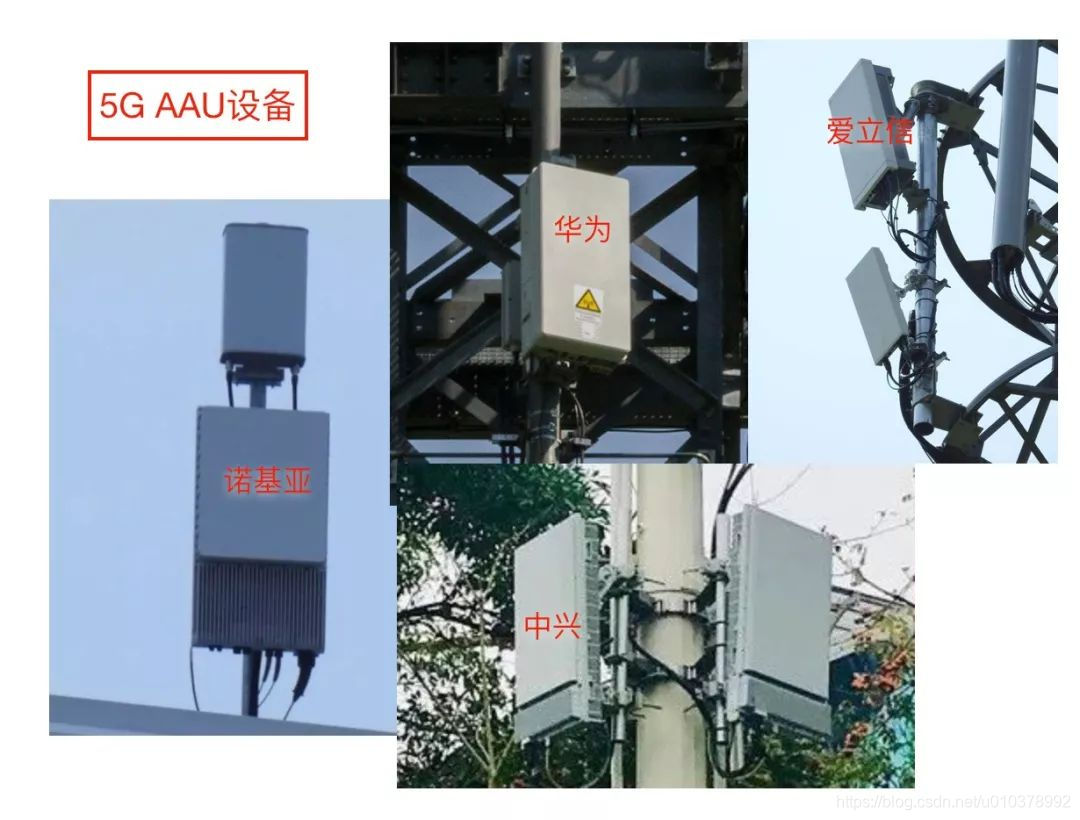

BBU-AAU架构中，基带单元映射为单独的一个物理设备BBU，AAU集成了射频单元与天线单元，若采用eCPRI接口，AAU内部还包含部分物理层底层处理功能。

CU-DU-AAU架构中，基带功能分布到CU、DU两个物理设备上，二者共同完成构成5G 基带单元，CU与DU间的F1接口为中传接口。



一体化gNB架 构集成了5G基带单元、射频单元以及天线单元，属于高集成度、紧凑型设备，可用于局部区域补盲或室内覆盖等特殊场景。

CU&DU

CU的全称是Centralized Unit，顾名思义就是集中单元；DU的全称是Distributed Unit，含义自然就是分布单元了

CU和DU的切分是根据不同协议层实时性的要求来进行的。在这样的原则下，把原先BBU中的物理底层下沉到AAU中处理，对实时性要求高的物理高层，MAC，RLC层放在DU中处理，而把对实时性要求不高的PDCP和RRC层放到CU中处理。

换一个角度说：DU负责独立、实时性要求高的功能；CU负责需要信息汇聚、实时性要求低的功能。

为什CU、DU分离

5G基站君的进化之路 — CU和DU分离
