压电陶瓷驱动器设计

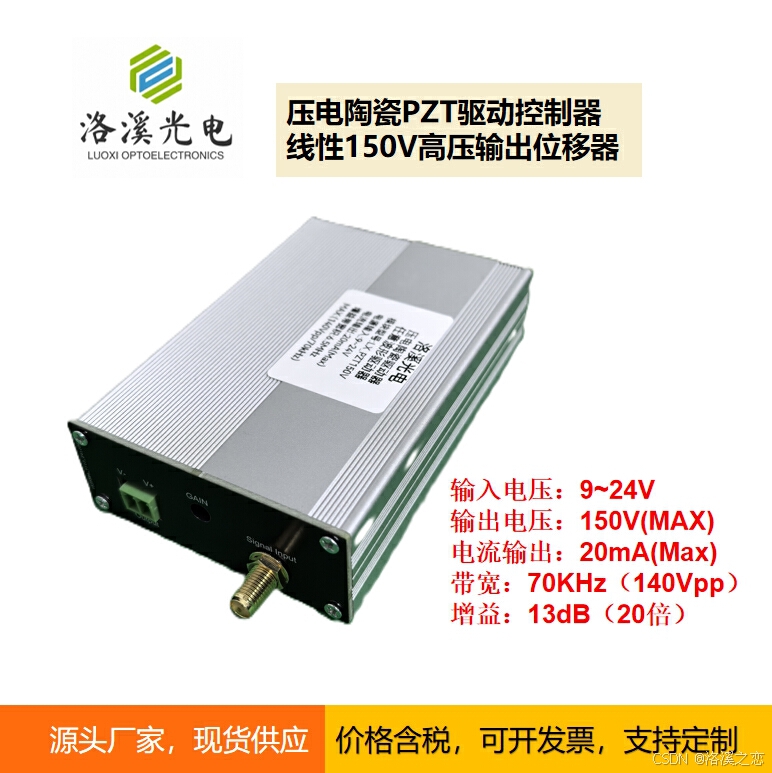

压电陶瓷PZT驱动器150V高压驱动器

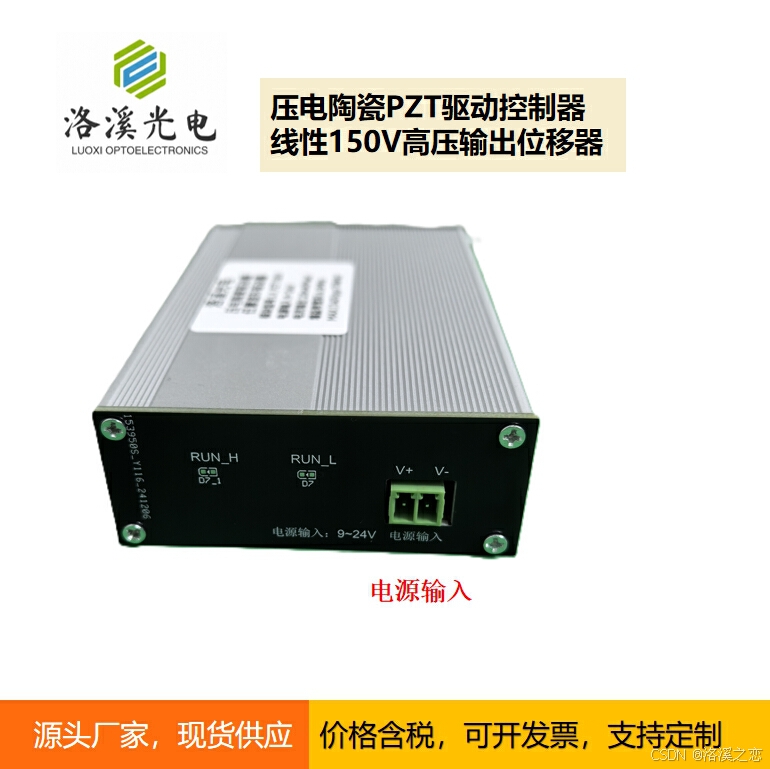

供电要求：9~24V 1A以内均可

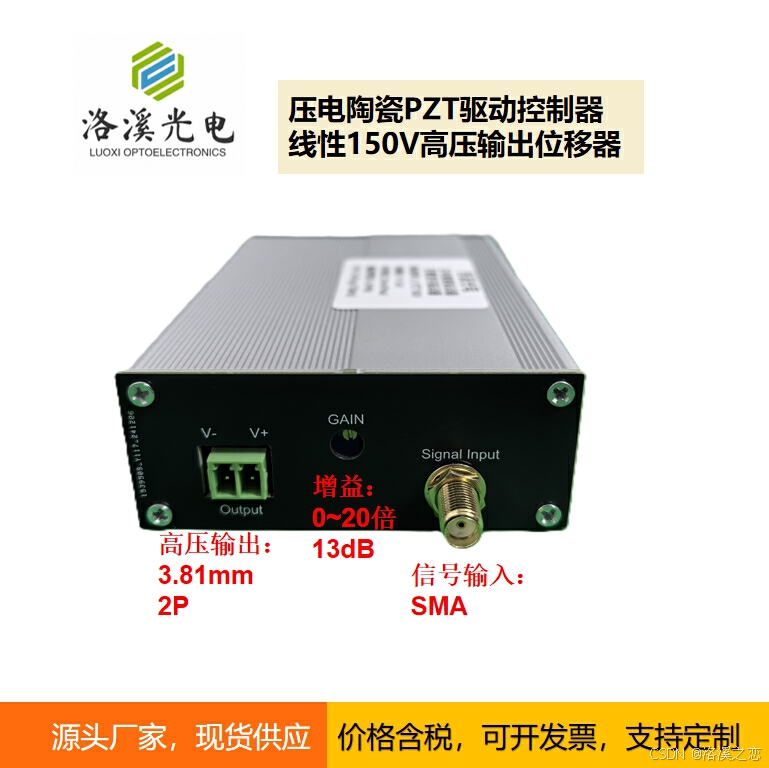

输出电压:0-150V（MAx）
输出电流:20mA（Max）
信号输出带宽:70KHz(140Vpp)
信号输入阻抗:10K
信号输出阻抗:50Ω
产品尺寸如图所示

保护: 内部电路板带防反接设计
高压输出，请注意安全！！！

该产品一款高电压输出线性可调的驱动模块,模块最高输出电压可达150V,通常运用于脉冲光转换以及一些压电陶瓷驱动的场所。模块最大上升时间为5uS,较小的上升时间为生物医学传感器领域尤其是超声成像中提高了良好的精度保证。模块输出为线性放大,可以输入全0以上的任意波形放大输出,模块放大倍率MAX20倍倍可调,实现了很宽的动态范围,模块兼容和适配绝大部分的压电陶瓷。模块也适用于CCD成像以及雪崩光电探测等光学应用，可用于高速光电探测，光脉冲检测和荧光物质检测等等。

350V 高压输出 以及双极性输出产品（输出正负电压）正在研发中，不久后即将上市，敬请期待
注:2024年12月10号
