平衡PD光电探测器的原理及设计

**平衡光电探测器**（Balanced photodetector）是一种基于差分技术的光电探测器，其原理类似于平衡电桥，可以提高光电探测器的灵敏度和抗干扰能力。
**平衡光电探测器**由两个光电二极管和一个差分放大器组成。光信号首先通过一个光分束器被分成两路，分别输入到两个光电二极管中。这两个光电二极管的工作方式相同，但输入光信号的相位相反。当两个光电二极管接收到相同强度、相位相反的光信号时，它们的输出电流也会相反，因此可以将它们的输出信号相减得到一个差分信号。差分信号被放大器放大，并通过反馈回路调整两个光电二极管的工作点，使得它们的输出信号始终相等，从而消除了光源强度和光电二极管性能等方面的不均匀性和差异性，提高了探测器的灵敏度和抗干扰能力。平衡光电探测器的输出信号与光信号的强度和相位差有关，可以通过调整相位来优化探测器的灵敏度和动态范围。
**平衡光电探测器**常用于高速光通信、激光雷达、光学遥感等领域，以提高系统的性能和可靠性。

平衡光电探测器原理什么？
在常见的光电探测器模块中，内部通常采用一颗单端的光电二极管作为光电转换装置。
在采用单端光电探测器的应用中，光照射到光电二极管的感光面上，转换出微弱的电流信号，电流信号经过放大电路等外置电路处理后输出一个电压值。但输出的电压信号并不是我们期望的纯净信号值，里面通常会夹杂着一定的噪声。如果光信号本身很微弱，导致转换出来的电信号跟探测器的噪声差异不是很大，很难区分出我们需要的信号；我们通常说这一现象为信噪比低。低信噪比的信号，使得我们的后续采集工作处理起来非常麻烦。
那么是否有提高信噪比的方法的呢？
方法是有的，其中一种提高信噪比的方案就是采用平衡光电探测器。

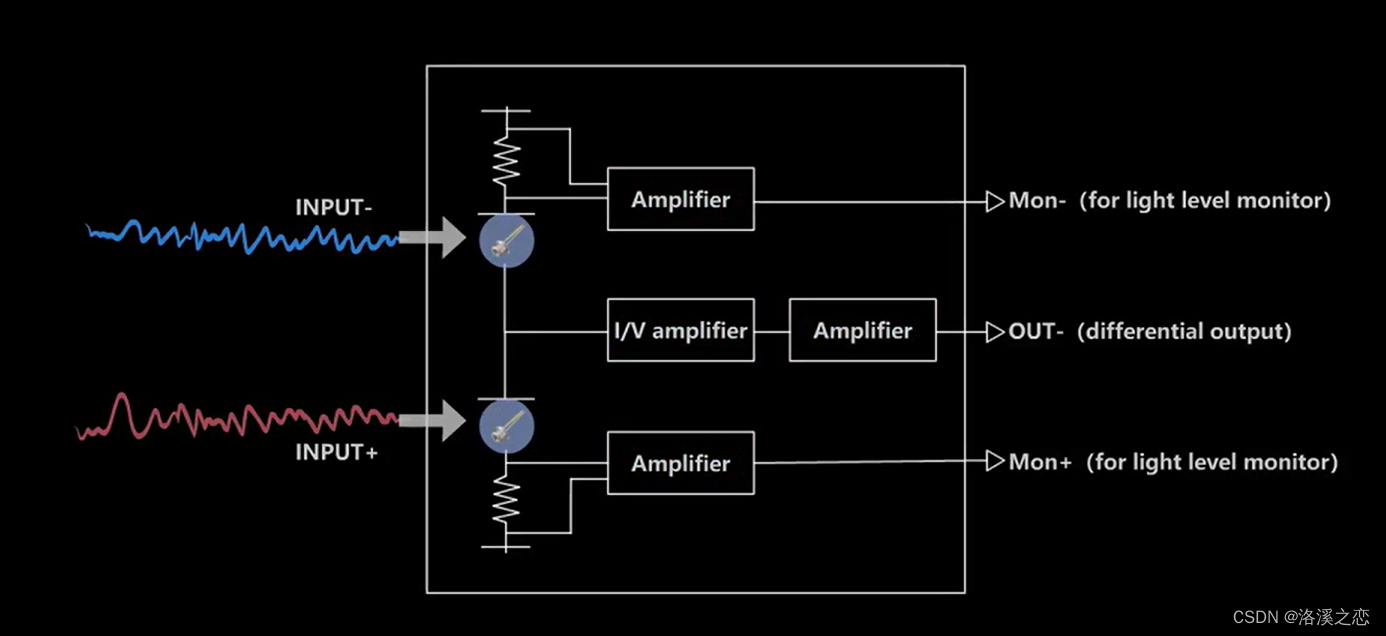

平衡光电探测器的实现原理是:采用2颗相互匹配，高度一致性的光电二极管做光电转换；2颗光电二极管转换出来的微弱电流信号再进行差分相减；然后再对信号进行放大输出。

平衡探测器的典型应用如上图所示，例如在相干探测系统中；通常在平衡探测器前采用一个50:50的耦合器对光进行耦合；耦合器把光混在一起，发生干涉，干涉后输出的两路光强的相位差为pi，所以是一对差分信号，进平衡探测器后一相减，幅度变成2倍；由于两路噪声是共模噪声，是相同的，一减等于0。如此一来，信号翻一倍，噪声减小，信噪比提升3db以上。

目前方案的-3dB带宽 能做到DC-1GHz 带宽越大 跨阻增益越小，需要放大。
设计方案成本：
物料成本-> 保密
研发成本-> 保密
