计算机体系结构（国防科大）-实验一-WinDLX流水线

目录

1 实验目的

2 实验内容

2.1 WinDLX模拟器的操作与使用

2.2 知识点介绍及实验内容：

---

1 实验目的

1. WinDLX模拟器操作使用
2. 了解DLX基本流水线各段功能及基本操作
3. 了解数据、结构、控制相关对CPU性能影响

2 实验内容

2.1 WinDLX模拟器的操作与使用

1. 开始和配置
   1. 双击WinDLX.exe打开应用程序
   2. WinDLX初始化（Rest All）

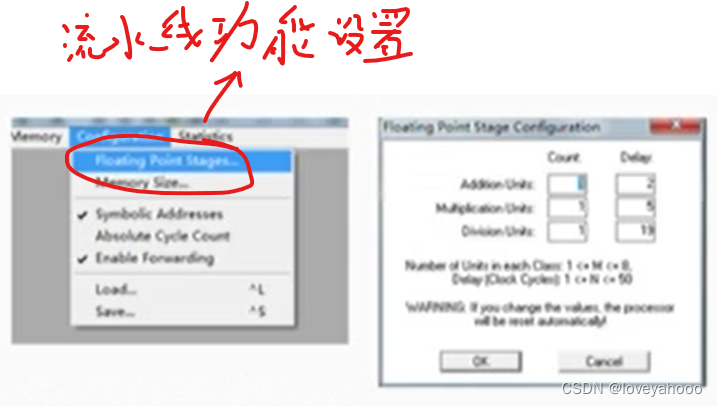

   3. 设置WinDLX

2. 装载测试程序

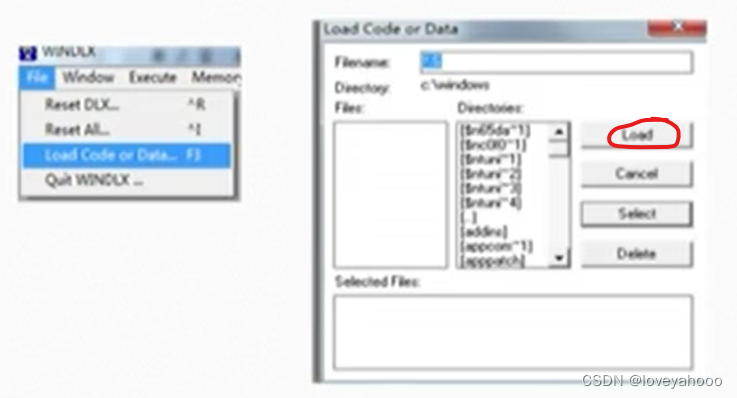

        先点击所选文件，然后点击select按钮，最后点击load按钮，完成程序装载。

3. 模拟

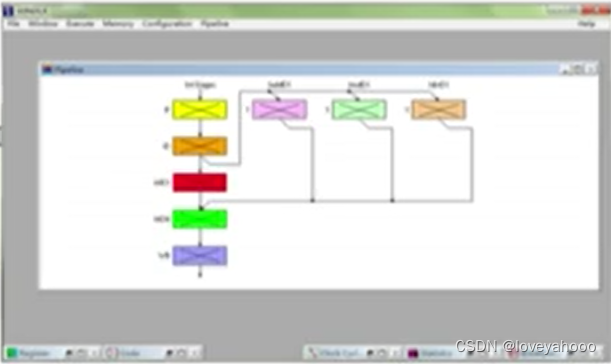

        a. Pipeline窗口（取指、译码、执行、保存、写回）

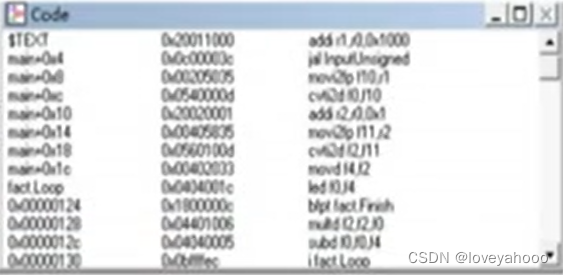

        b. Code窗口（地址码、机器码、汇编代码）

        c. Clock Cycle Diagram（时空图）窗口

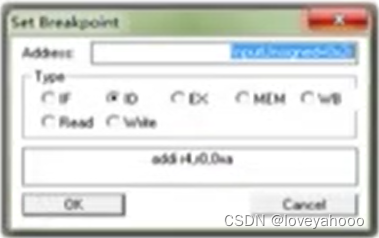

        d. BreakPoint窗口（中断窗口）：设置程序的终止条件，进行调试程序。

        e. Register窗口（寄存器窗口）

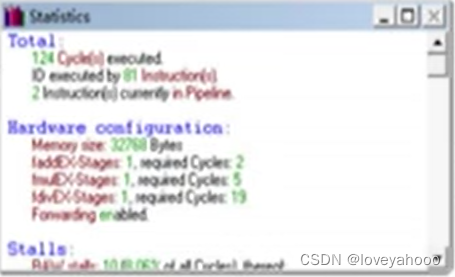

        f. Statistics窗口（统计数据窗口）：统计程序所花的机器周期数和硬件配置，还有一些暂停（数据冲突导致的暂停）

2.2 知识点介绍及实验内容：

1. 结构相关：

• 硬件资源满足不了指令重叠执行的要求，发生资源冲突。

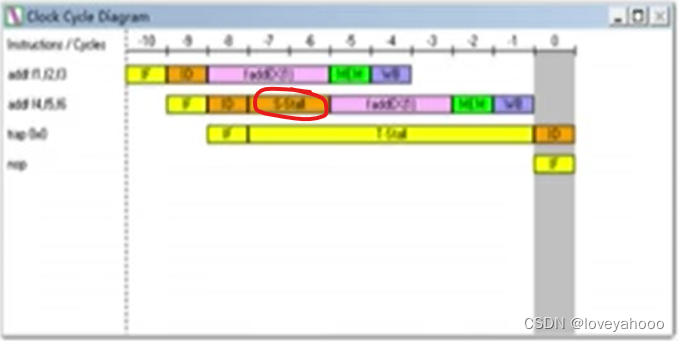

• 在WinDLX时空图中，结构相关用“S-Stall”表示。

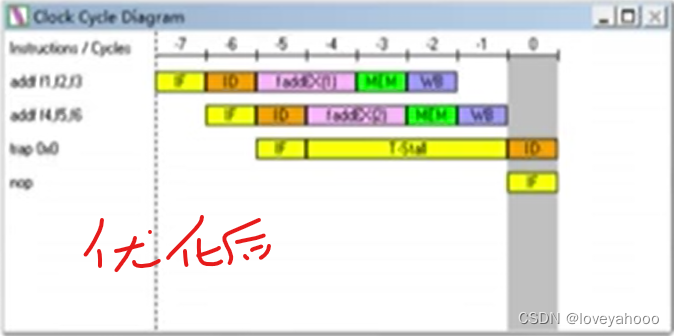

• 通过增加功能部件或指令调度方式解决结构相关。

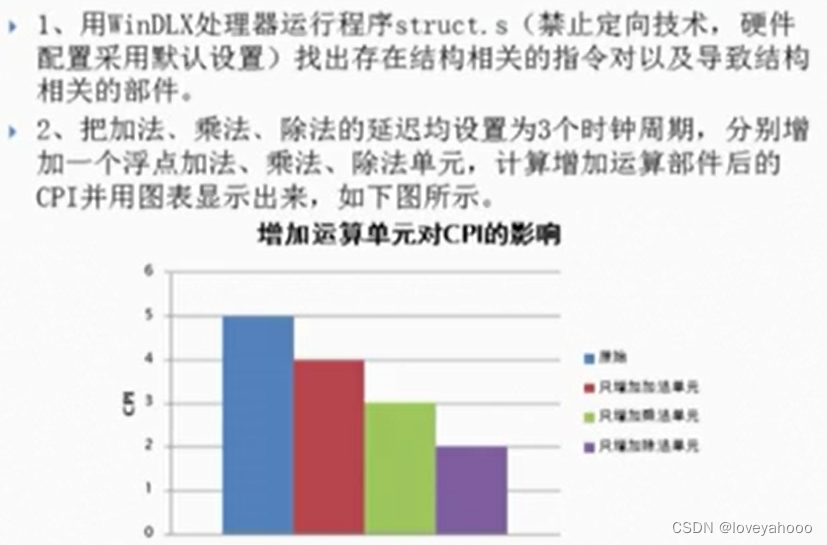

• 结构相关课后题：

2. 数据相关：

• 一条指令需要用到前面指令的执行结果，导致指令无法重叠执行。

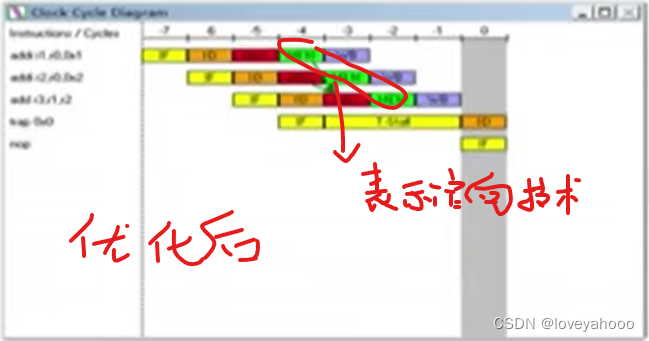

• 使用定向技术或指令调度可消除数据相关。

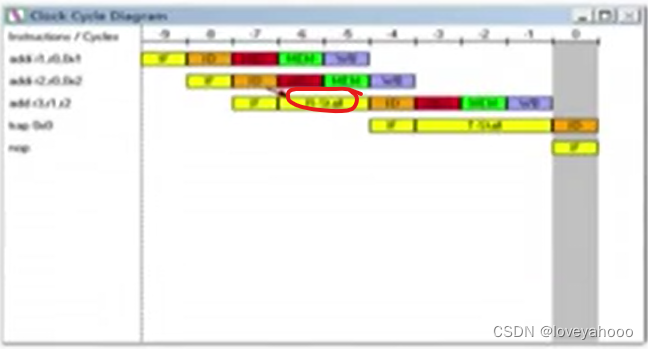

• 在WinDLX时空图中，数据相关用“R-Stall”表示。

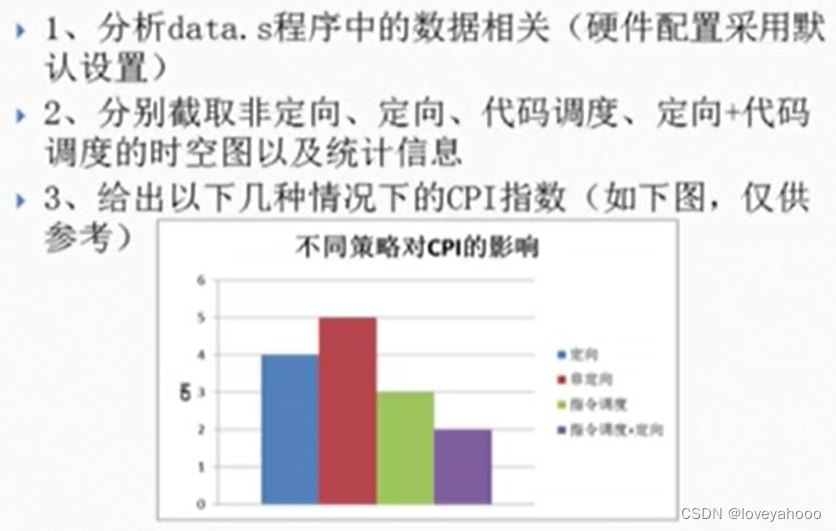

• 数据相关课后题：

3. 控制相关：

• 因为程序的执行方向改变，导致无法重叠执行。
• 在WinDLX中通常采用分支延迟槽，循环展开等方法来消除控制相关。

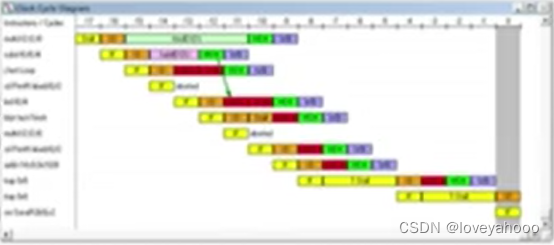

• 在WinDLX中，时空图中的控制相关用“aborted”表示。

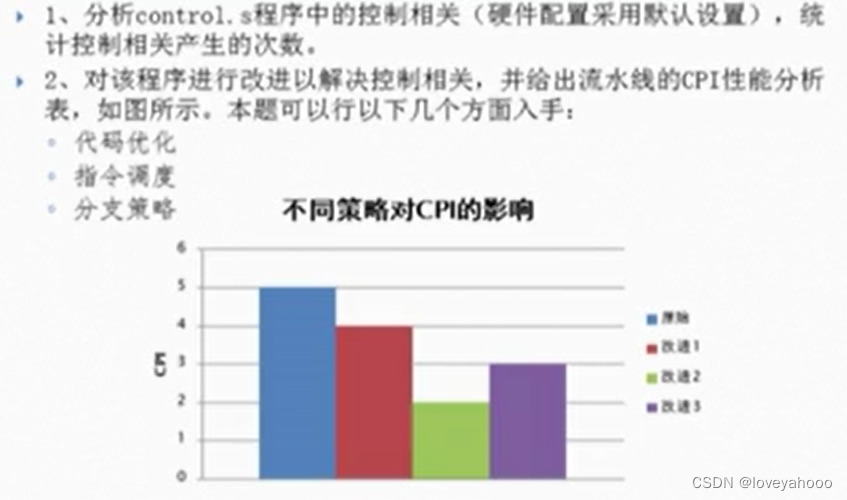

• 控制相关课后题：
