matlab矩形薄板小挠度弯曲有限元编程 |【Matlab源码+理论文本】|板单元| Kirchoff薄板 | 板壳单元

已于 2024-03-18 11:57:43 修改
阅读量1k 收藏 8
点赞数 20
分类专栏： 有限元编程从入门到精通 文章标签： matlab 开发语言
于 2024-03-18 11:57:03 首次发布
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.csdn.net/u010542847/article/details/136805012
版权

专栏导读

  • 作者简介：工学博士，高级工程师，专注于工业软件算法研究
  • 本文已收录于专栏：《有限元编程从入门到精通》本专栏旨在提供 1.以案例的形式讲解各类有限元问题的程序实现，并提供所有案例完整源码；2.单元类型包含：杆单元，梁单元，平面三角形单元，薄板单元，厚板单元，壳单元，四/六面体实体单元，金字塔单元等；3.物理场问题涉及：力学、传热学、电磁学及多物理场耦合等问题的稳态（静力学）和瞬态（动力学）求解。专栏旨在帮助有志于有限元工业软件开发的小伙伴，快速上手有限元编程，在案例中成长，摆脱按部就班填鸭式教学。
  • 【所有专栏文章均提供视频教程和源码】《有限元编程从入门到精通30讲》视频教程与源码获取地址： https://www.bilibili.com/video/BV1kP4y1d7Zo
  • 欢迎订阅专栏，订阅用户可私聊进入有限元编程交流群（知识交流、问题解答），并获赠丰厚的有限元相关学习资料（教材、源码、视频课）
  • 专栏订阅地址：有限元编程从入门到精通_suoge223的博客-CSDN博客

文章目录

专栏导读

文章目录

【总体简介】💻🔍

【理论文本截图】

【代码截图】

【视频课程】

【总体简介】💻🔍

本程序通过Matlab实现了矩形薄板小挠度弯曲有限元编程，基于Kirchoff-love板壳理论，进行有限元离散，得到其该板单元的形函数、应变矩阵、刚度矩阵等有限元方程，继而通过Matlab程序实现该矩形薄板在均布荷载/集中荷载作用下以及不同边界条件（四边简支/四边固定/单边固定三边简支/两边简支两边固定/三边自由等）的有限元求解。

你将获得：矩形薄板小挠度弯曲有限元求解程序源码（含不同边界条件）+程序理论文本

获取地址：matlab矩形薄板小挠度弯曲有限元编程 |【Matlab源码+理论文本】|板单元| Kirchoff薄板 | 板壳单元

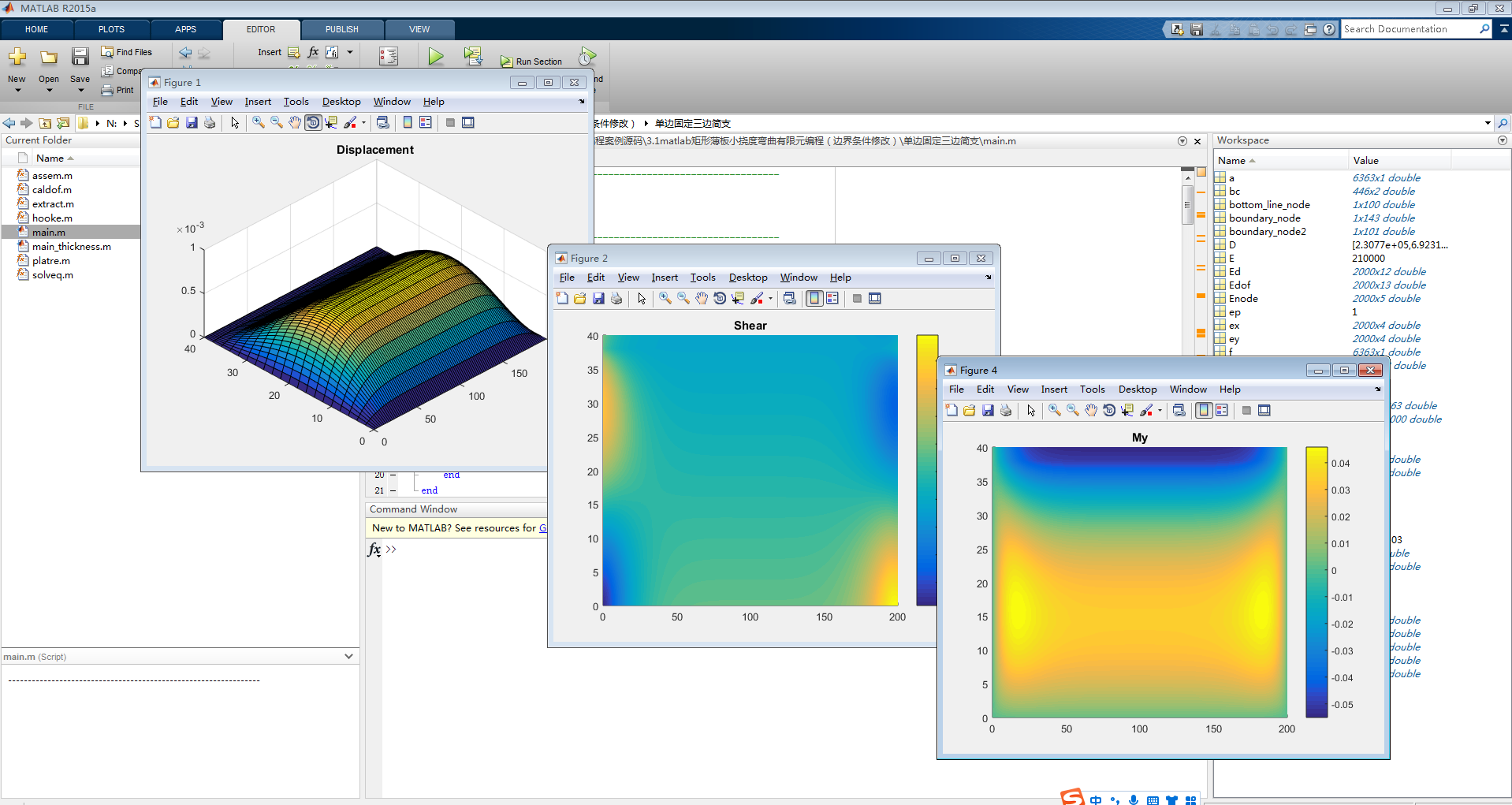

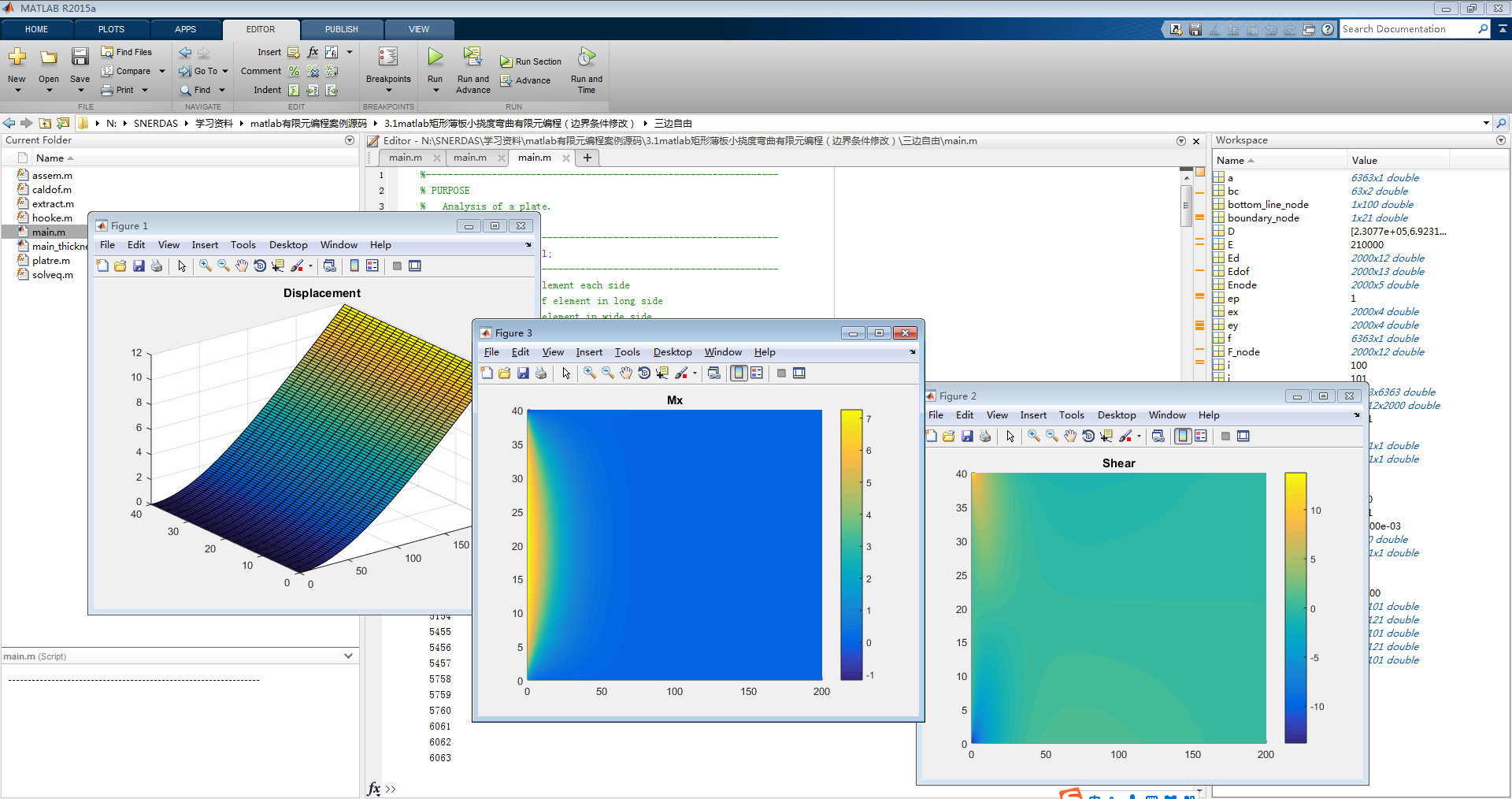

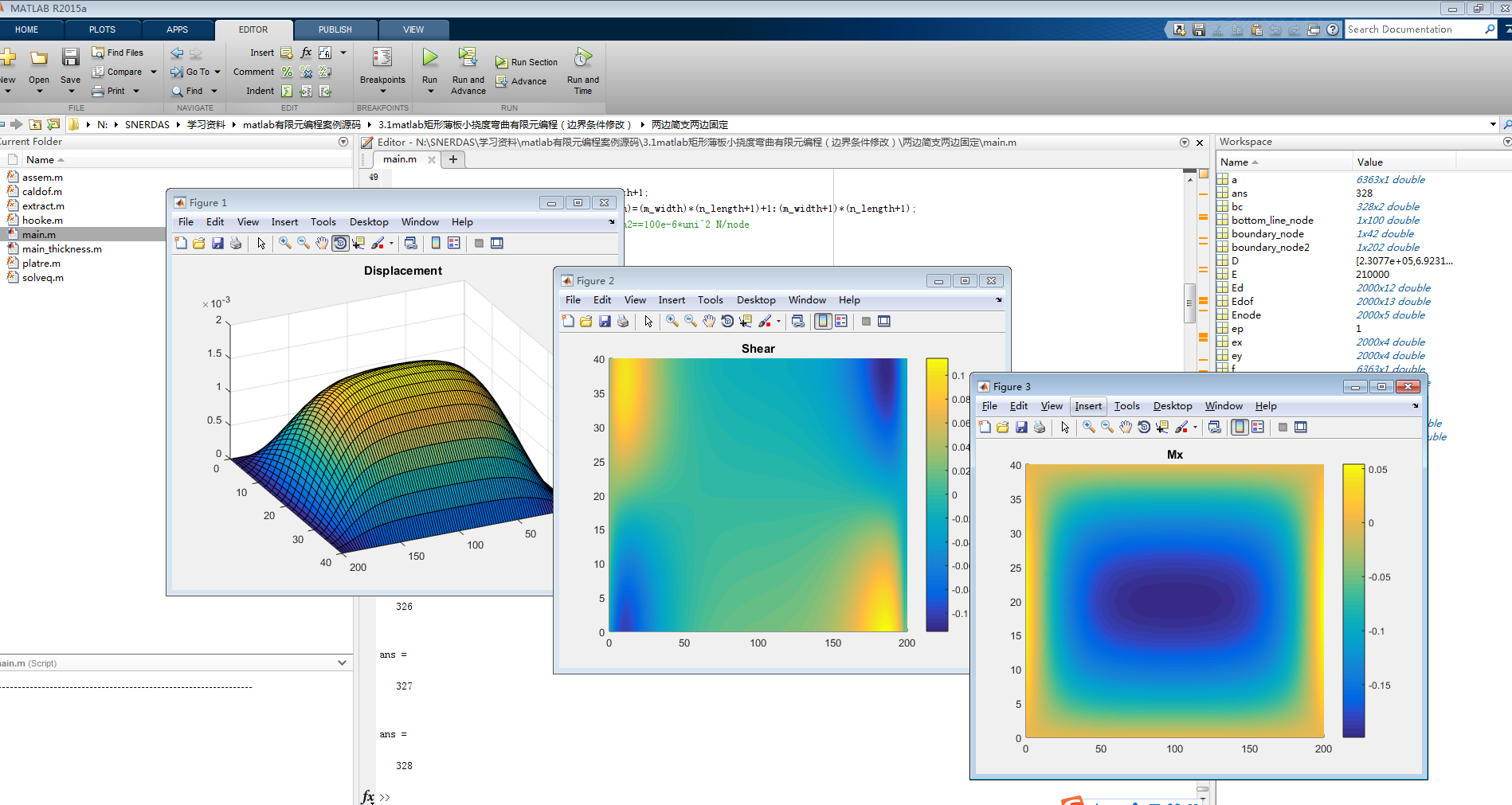

代码运行结果截图如下：

单边固定三边简支

两边简支两边固定

三边自由一边固定

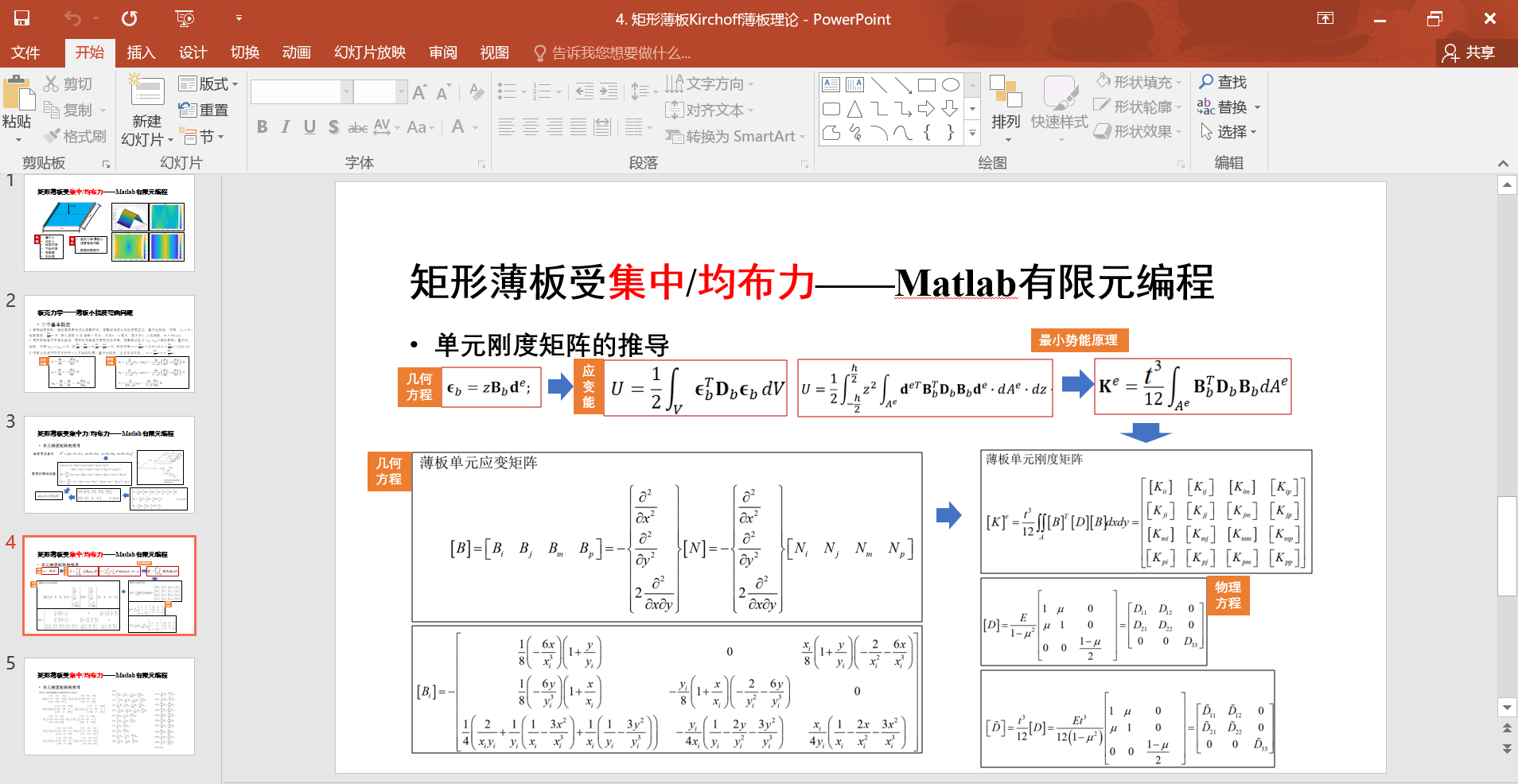

【理论文本截图】

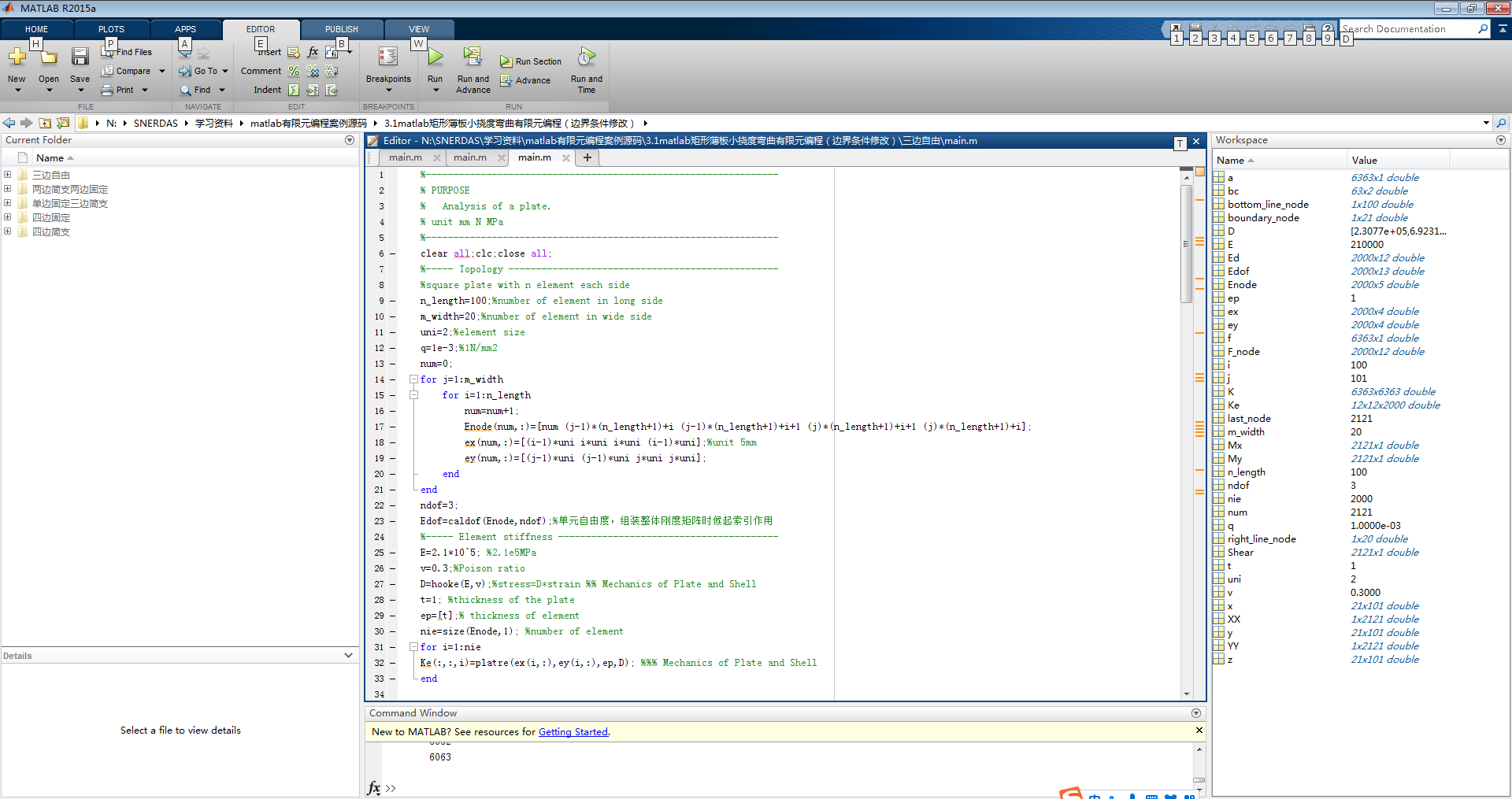

【代码截图】

【视频课程】
