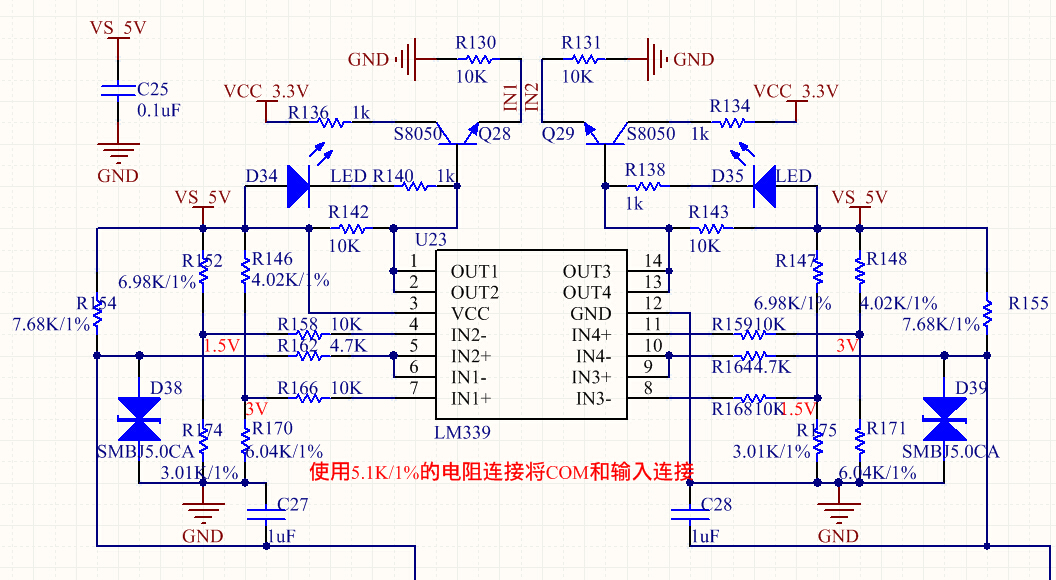

如图为本人设计的一种窗口电压比较器电路,此图被用于一个报警设备中的端口电压值监控。当端口
电压值超过一定范围时,电路输出高电平,图中电压阀值为1.5V和3V。可以通过改变电阻R152,R146,
R174和R170进行设置。本图中LM339采用5V供电,而单片机虽说能够容忍5V电平但稳定和规范设计
起见,图中加了一个电平转换的三极管Q28。LED灯用于状态指示。当端口电压在1.5V到3V的范围内
时为正常状态,LED灯不亮,当端口电压超过1.5V到3V的范围时LED灯亮起。
后期应用中发现,D38的TVS管保护电压偏低,更换为SMBJ6.5CA,问题解决。
