PN5180 嵌入式Linux移植 - 应用篇1

经过驱动程序的编写和调试，在/dev下挂载了nxp-pn5180的设备，接下来要在APP中实现PN5180的读卡功能：能够识别卡的类型并将卡中的内容经过串口输出到其他设备中，如PC等。

首先介绍一下nfc卡的类型，NFC(Near Feild Communication,简称NFC),是一种短距离无线技，支持电子设备之间简单、安全的双向交互。NFC中定义了五种类型的标签，下面链接中对这五种标签有详细的讲解。

NFC 5种标签类型详解 - RFID Card

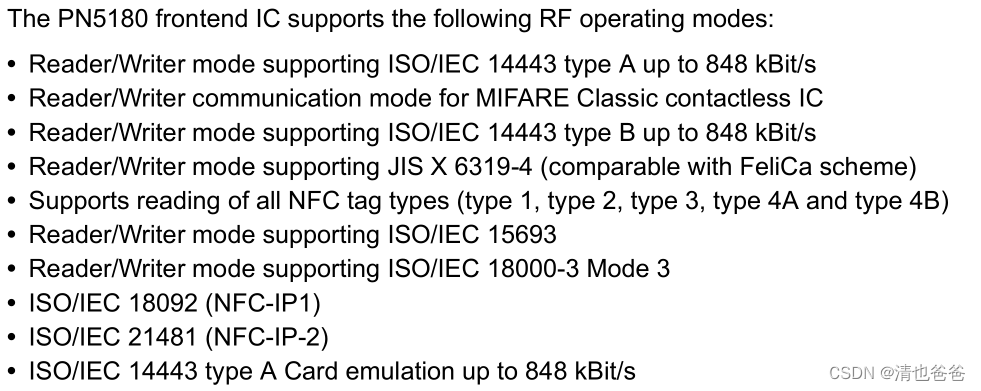

PN5180支持上述五种类型的所有协议，具体如下：

 接下来就是要通过调用官方库文件，来实现读卡功能。nxp提供的官方库文件中包含的内容比较多,需要根据项目的需求进行修改。库文件包含的内容如下图所示，其中有很多demo，可以根据项目需求参考对应的demo进行移植。

接下来进行应用层的移植。

1.配置编译环境

顶层的CMakeList.txt 中包含了编译环境和平台相关的信息，需要根据项目的硬件和软件环境进行修改，具体修改如下。

SET(CMAKE_C_COMPILER   xxx) //gcc的编译路径
SET(CMAKE_CXX_COMPILER xxx) //g++的编译路径
OPTION(WITH_NDA              "With Components/Examples Under NDA" OFF)

OPTION(BOARD_RaspberryPi  "Platform is RaspberryPi"          ON)//选择平台为树莓派（linux）
OPTION(BOARD_UdooNeo      "Platform is UdooNeo"                OFF)
OPTION(BOARD_LPC1769      "Platform is LPC1769"                OFF)

OPTION(FRONTEND_PN5190       "IC Frontend is PN5190"              OFF)
OPTION(FRONTEND_PN5180       "IC Frontend is PN5180"              ON)//选择PN5180
OPTION(FRONTEND_RC663        "IC Frontend is RC663"               OFF)

 2.硬件配置

\Platform\DAL\boards\Board_PiPn5180.h 中包含硬件相关的信息，需要根据实际需求进行更改。

比如中断I/O的配置，reset I/O的配置等，注意Busy pin 在驱动程序中已经注册应用，在这里不需要再配置和使用，PHDRIVER_KERNEL_SPI_CFG_DIR 需要和设备名称一致。

#define PHDRIVER_LINUX_USER_SPI
/* #define PHDRIVER_LINUX_KERNEL_SPI */

/******************************************************************
 * Board Pin/Gpio configurations
 ******************************************************************/
#define PHDRIVER_PIN_RESET         16   /**< "/sys/class/gpio/gpio16/" */
#define PHDRIVER_PIN_IRQ           23  /**< "/sys/class/gpio/gpio23/" */
#define PHDRIVER_PIN_BUSY          25  /**< "/sys/class/gpio/gpio25/" */
#define PHDRIVER_PIN_DWL           18  /**< "/sys/class/gpio/gpio18/" */




#ifdef PHDRIVER_LINUX_KERNEL_SPI
#    define PHDRIVER_KERNEL_SPI_ID                   0x11U       /**< ID for Linux Kernel Spi BAL component */
#    define PHDRIVER_KERNEL_SPI_CFG_DIR              "/dev/nxp-pn5180"
#endif
