三极管的几个极的辨别

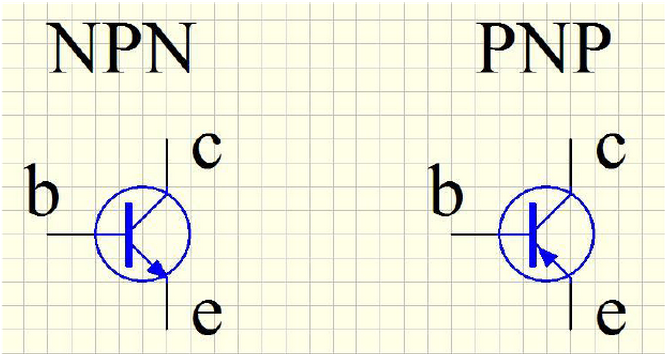

若是电路图，直接看以下这幅图：
​
注：b是基极，c是集电极，e是发射极

若是具体的元器件，其方法如下：

I、判断三极管基极

对于NPN型三极管，用黑表笔接某一个电极，红表笔分别接另外两个电极，若测量结果阻值都较小，交换表笔后测量结果阻值都较大，则可断定第一次测量中黑表笔所接电极为基极；如果测量结果阻值一大一小，相差很大，则第一次测量中黑表笔接的不是基极，应更换其他电极重测。



II、判断三极管发射极e和集电极c

三极管基极确定后，通过交换表笔两次测量e、c极间的电阻，如果两次测量的结果应不相等，则其中测得电阻值较小的一次为红表笔接的是e极，黑表笔接的是c极。

对于PNP型三极管，方法与NPN管类似，只是红、黑表笔的作用相反。

在测量e、c极间电阻时要注意，由于三极管的V(BR)CEO很小，很容易将发射结击穿。



III、判断三极管极类型

如果已知某个三极管的基极，可以用红表笔接基极，黑表笔分别碰另外两个极，如果测得的电阻都大，则该三极管是NPN型三极管，如果测得的电阻都较小，则该三极管是PNP型三极管。
