三菱跳转CALL指令应用

以下针对FX3U,用GX WORKS2作为演示来说明CALL指令应用

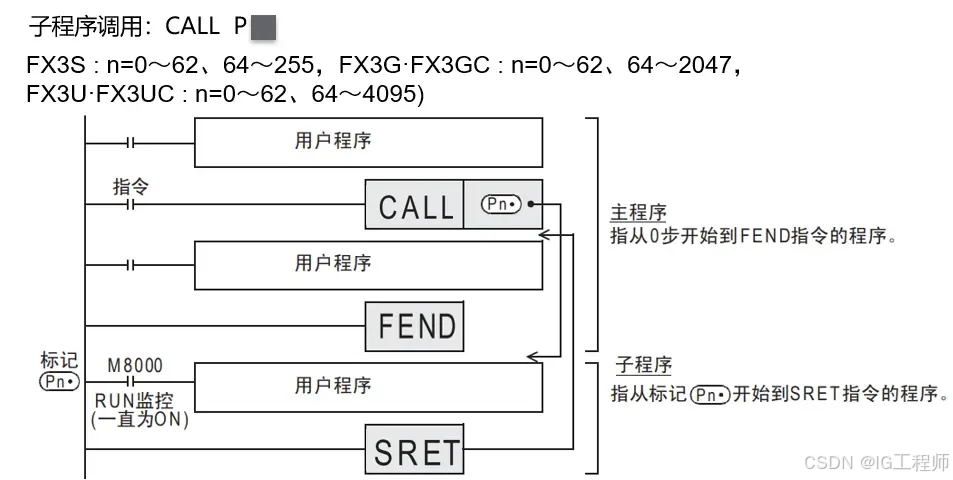

CALL指令，向指针 P 标记的步跳转

FEND结束主程序

SRET子程序返回

执行标记的子程序。子程序执行完毕后，执行SERT指令，返回到CALL调用指令的下一步。

如果不执行CALL指令，在工作中是不接通的。即使待用程序里面所有条件满足了，所有的输入条件都满足了，也是不会输出的。只有当你执行CALL指令后。用指针 P表示（例如 P1）。P后面的常数，要跟 CALL指令设定的P1后面的程序要对应的上。

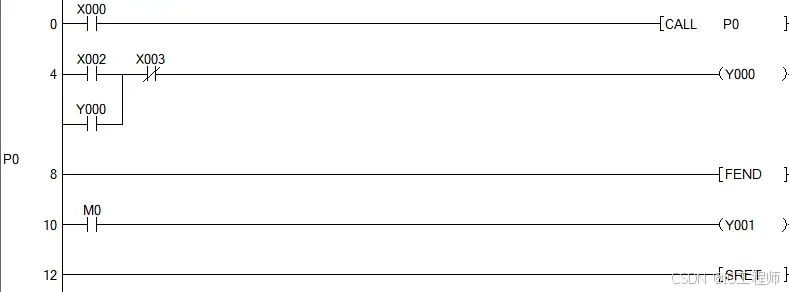

CALL指令程序举例

举例说明 例如：导通X0 触发调用指令CALL,调用指针P0位置的程序，当没有触发X0，调用指令的时候，触发M0,Y1是不能导通的，只有在触发了调用程序的，指针内的程序才能生效，在调用程序的前面要加FEND,代表主程序结束，后面加SRET，代表调用程序结束返回到主程序继续执行。
