所谓穿透通信就是笔记本电脑通过连接触摸屏读取三菱PLC程序。下面讲解如何穿透通信。

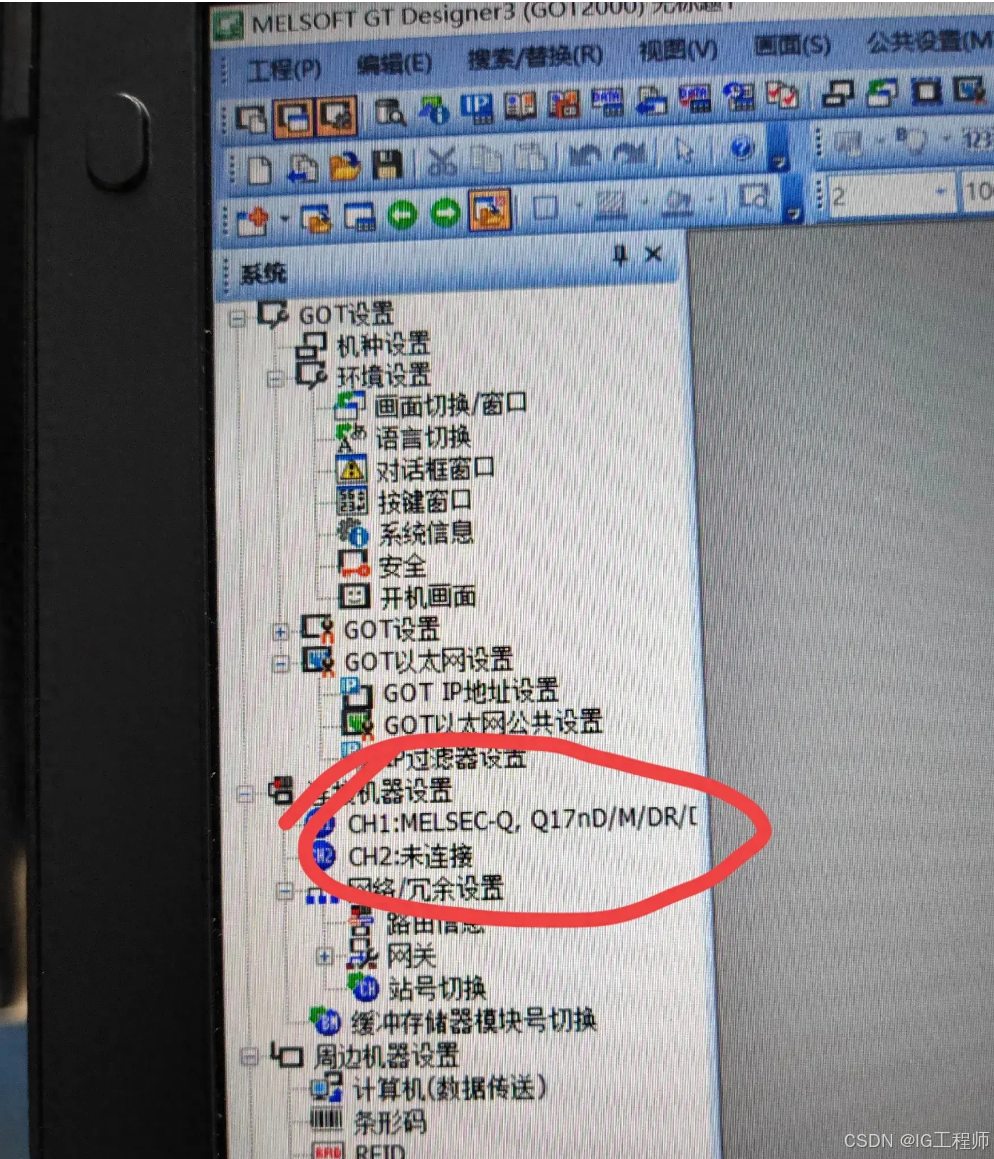

首先读取三菱触摸屏程序，然后打开触摸屏程序，查看连接机器设置

双击打开对话框

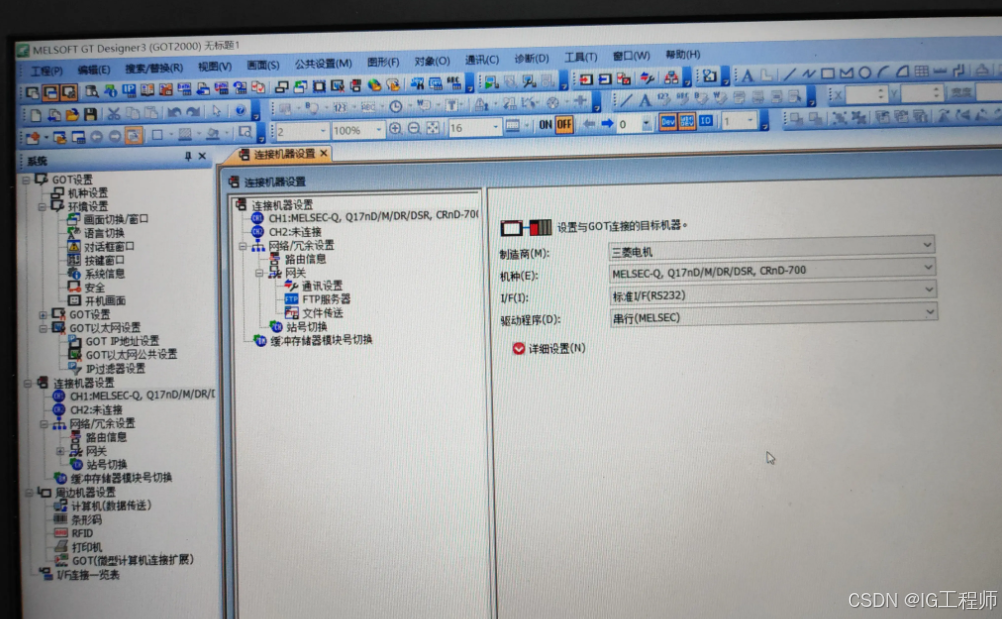

查看GOT触摸屏与PLC连接方式

上图显示RS232连接

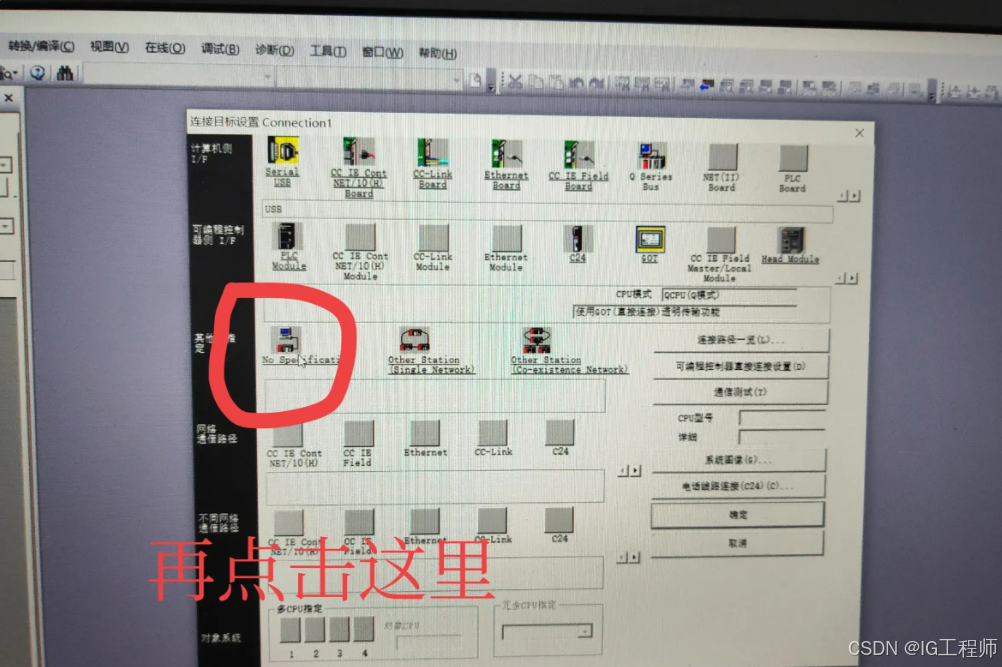

因此读取三菱PLC时通信设置如下图

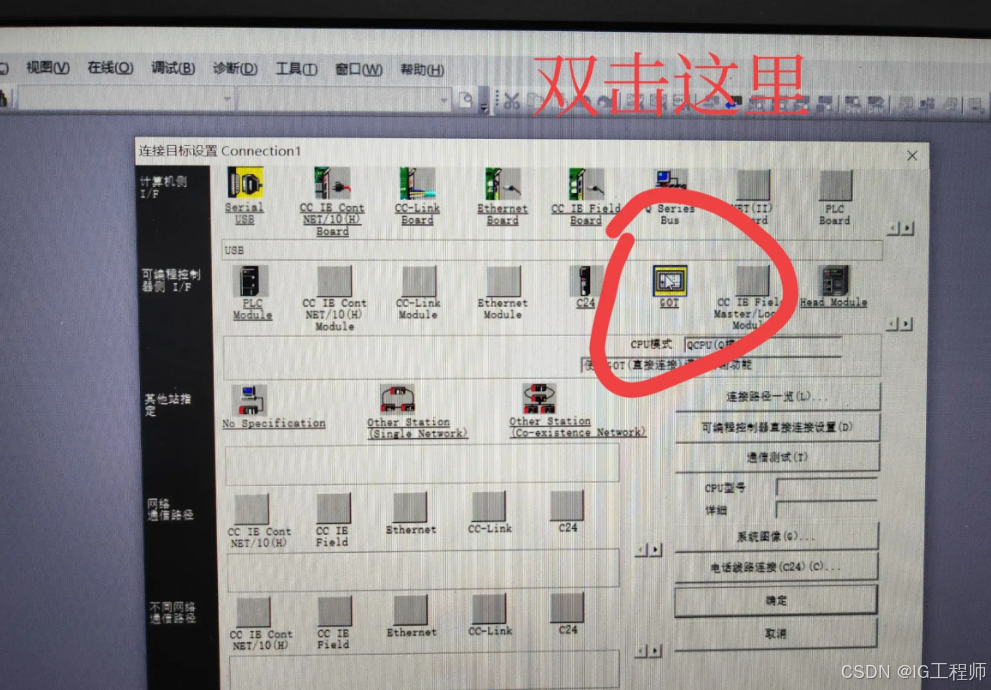

双击后出现下面界面

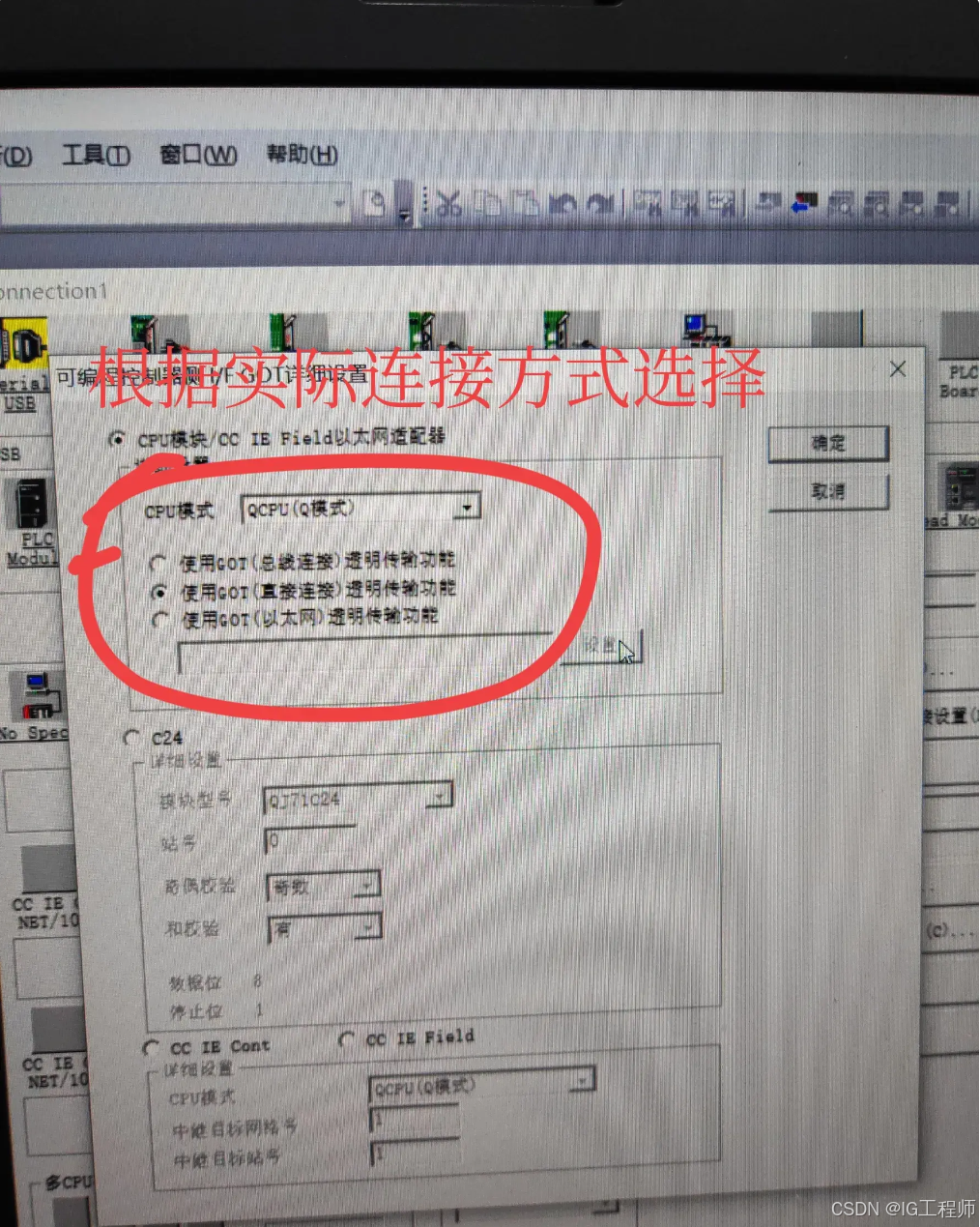

上面这台触摸屏是RS232连接，所以选择直接连接，然后确定

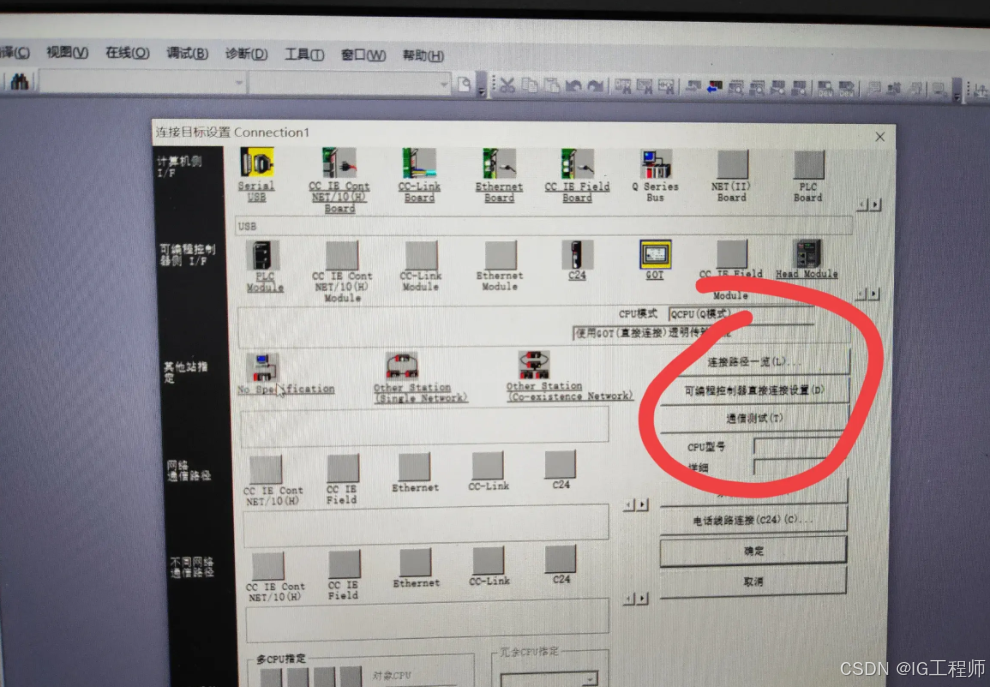

然后按通信测试

至此即可通讯成功。
