三菱 程序、画面读取看这一篇就够了。。。

目录

直接连接

章节1、读取PLC程序方法

直接连接

1.USB连接

2.以太网连接

3.通过通讯模块连接

通过GOT连接

1.USB连接

2.以太网连接

3.通过模块连接

章节2、读取HMI程序

直接连接

1.USB连接

2.以太网连接

通过可编程控制器连接

1.USB连接

2.以太网连接

3.通过模块连接

---

章节1、读取PLC程序方法

直接连接

1.USB连接

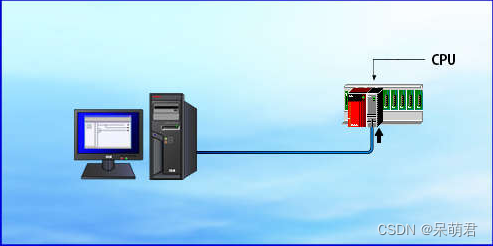

STEP1：示例

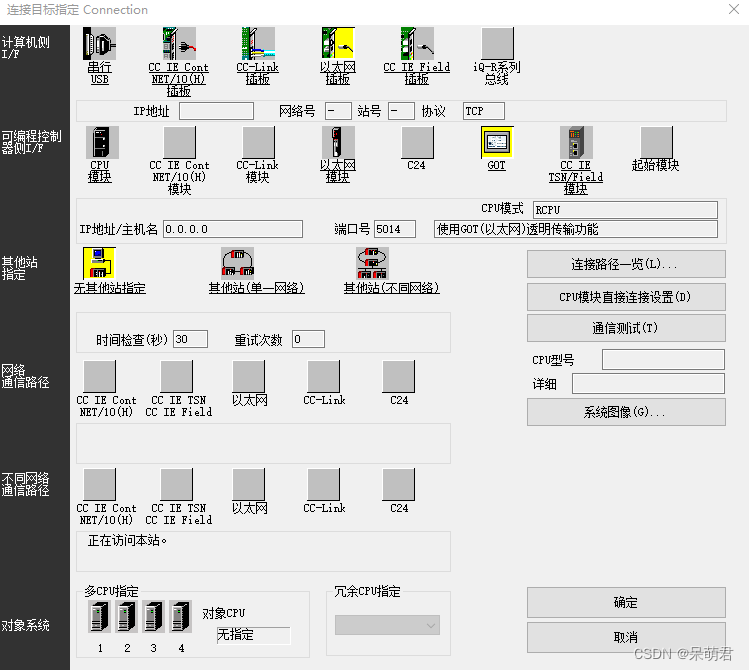

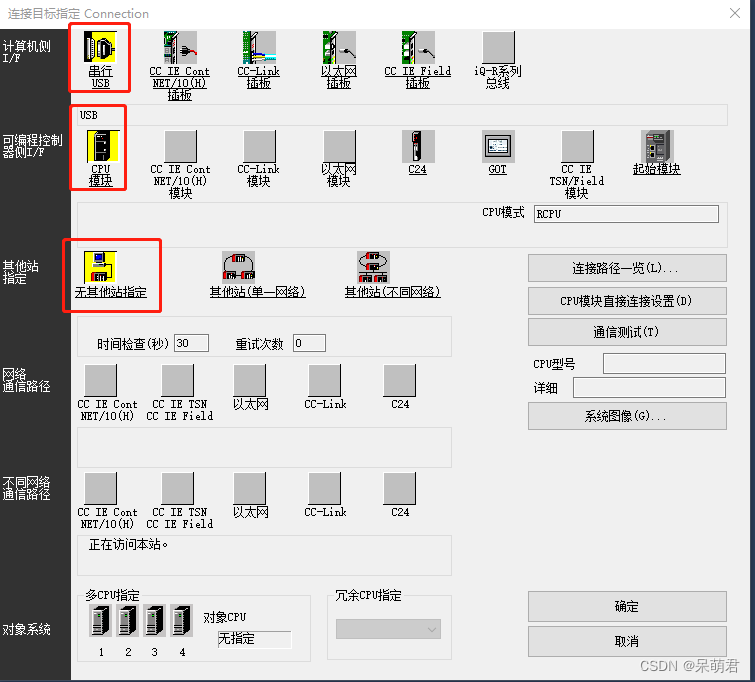

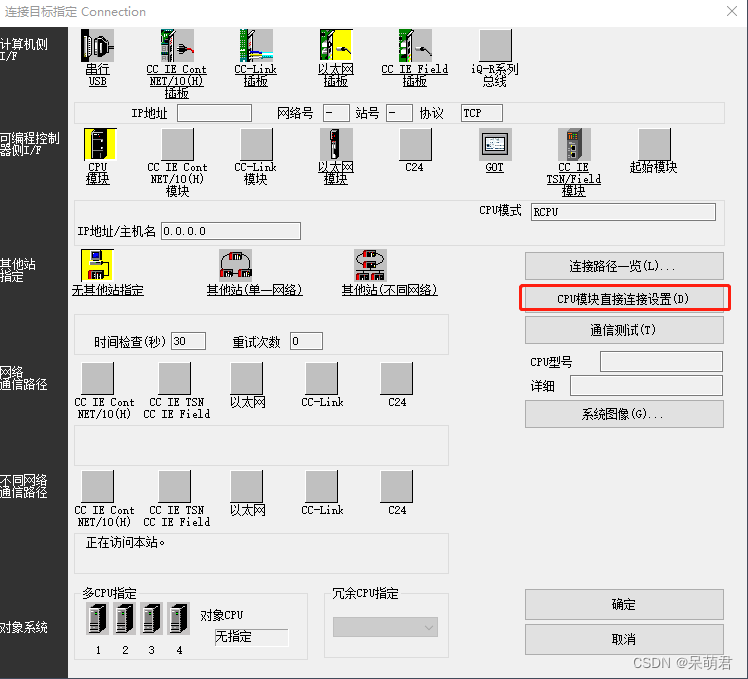

STEP2：连接目标指定

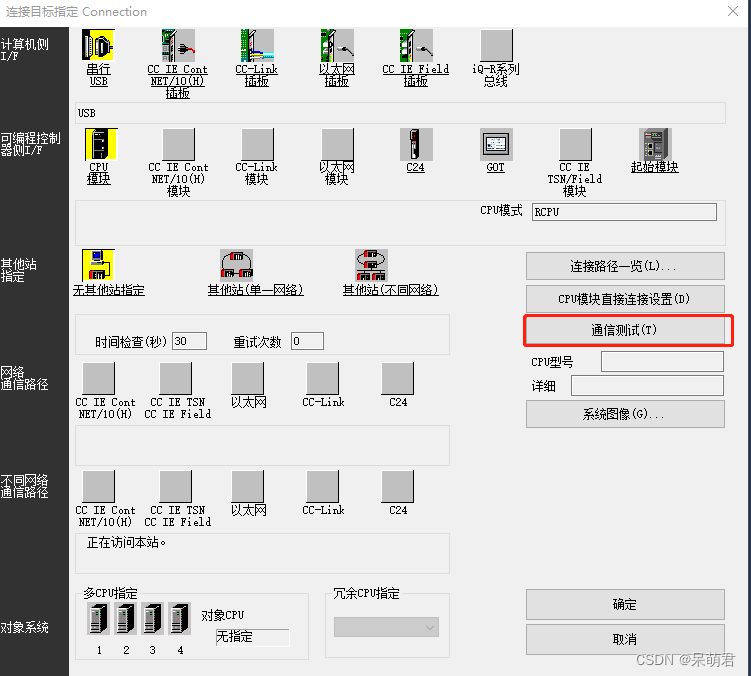

STEP3：通讯测试

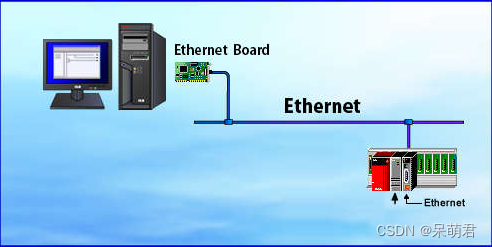

2.以太网连接

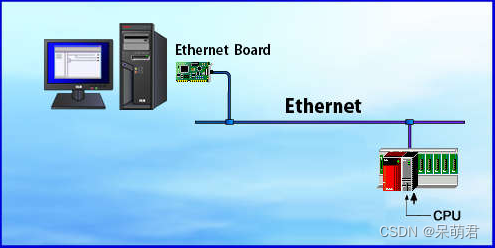

STEP1：示例

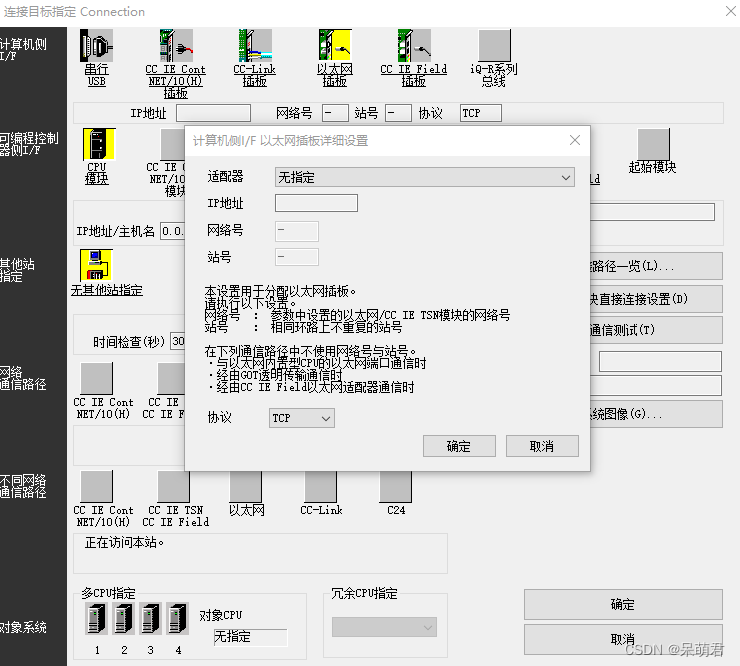

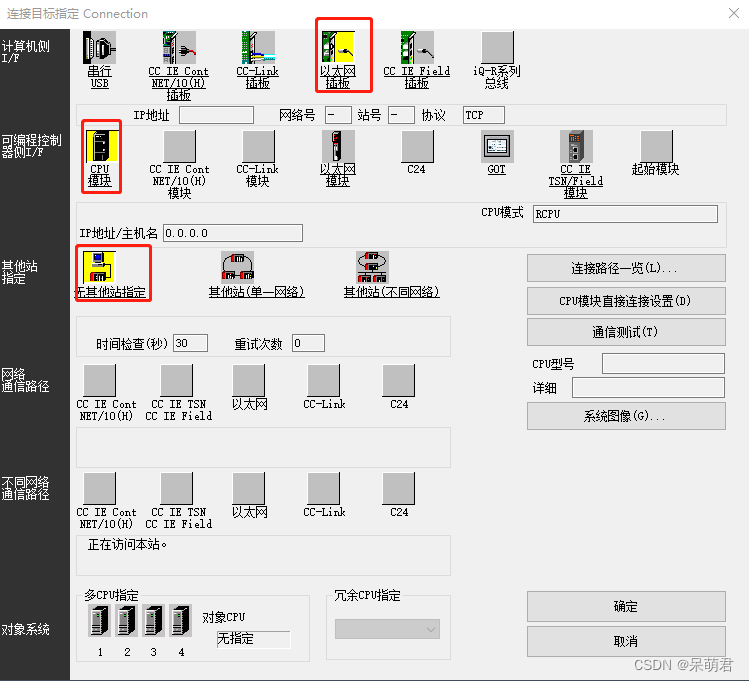

STEP2：连接目标指定

STEP3：计算机侧I/F 设置 【设置PC侧IP地址与PLC网段一致】

STEP4：CPU模块 设置【通过以太网搜索连接目标（CPU）IP地址】

STEP5：通讯测试

3.通过通讯模块连接

STEP1：示例

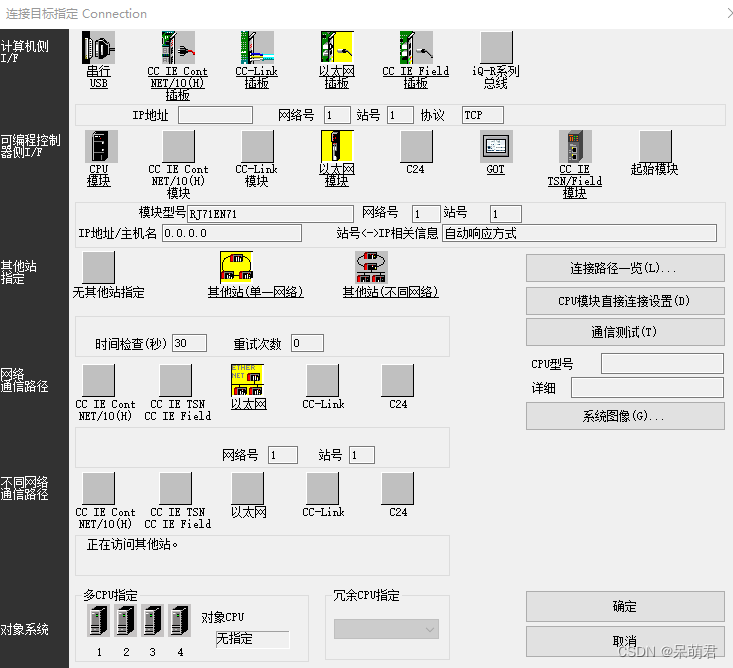

STEP2：连接目标指定

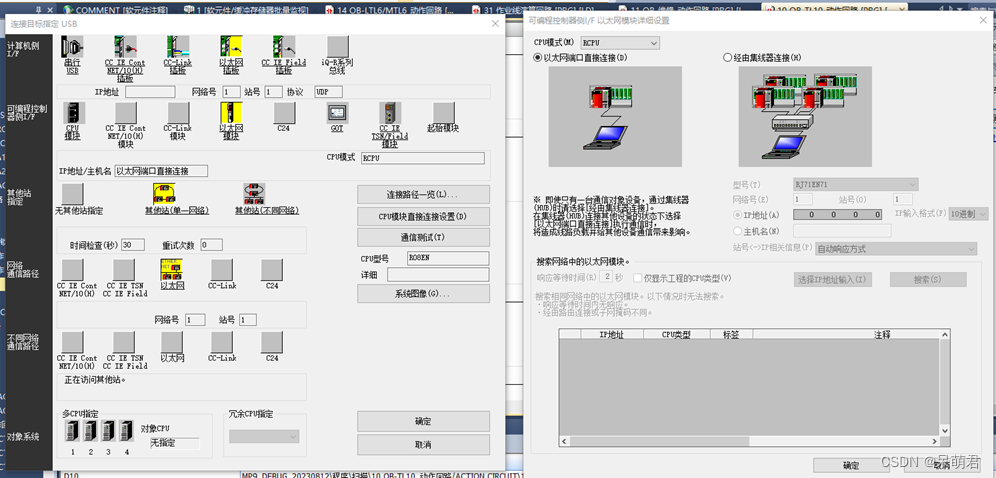

STEP3：CPU模块 设置【通过以太网搜索连接目标（CPU）IP地址】

STEP4：通信测试

通过GOT连接

1.USB连接

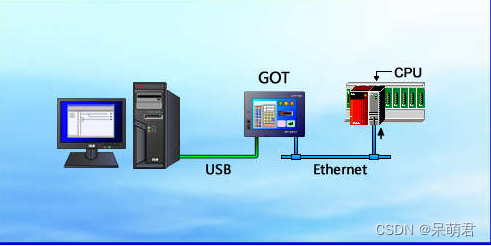

STEP1：示例 *此链接方式不支持诊断TSN功能

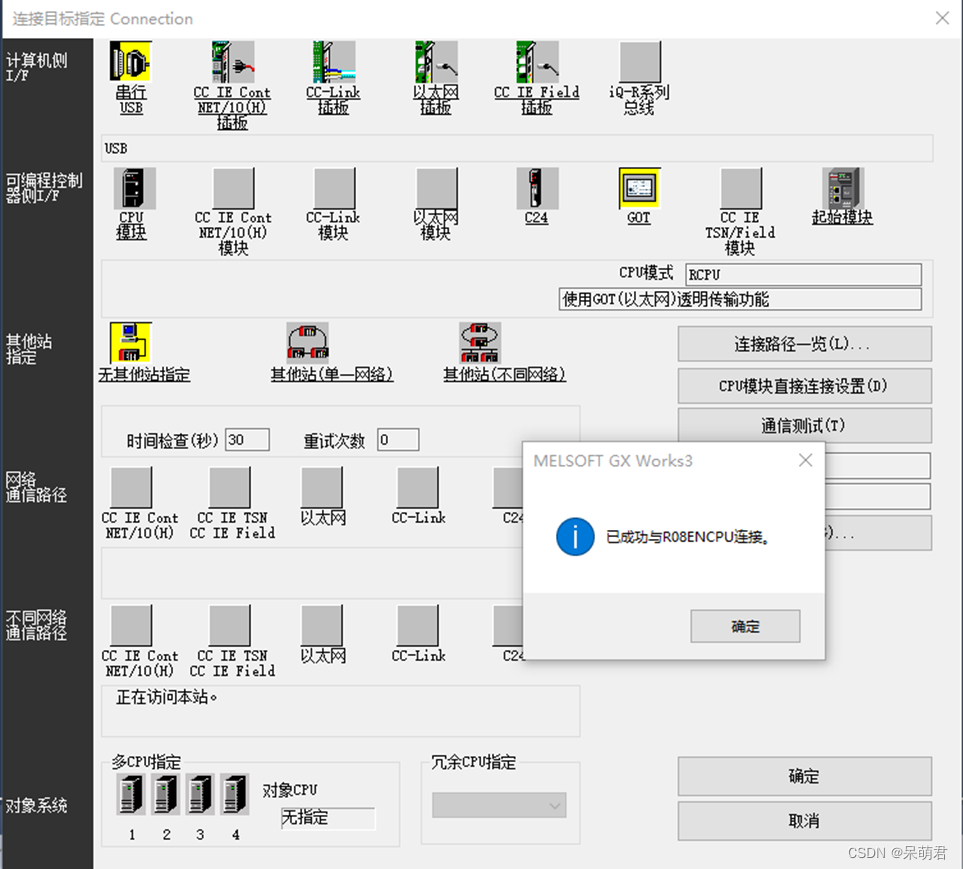

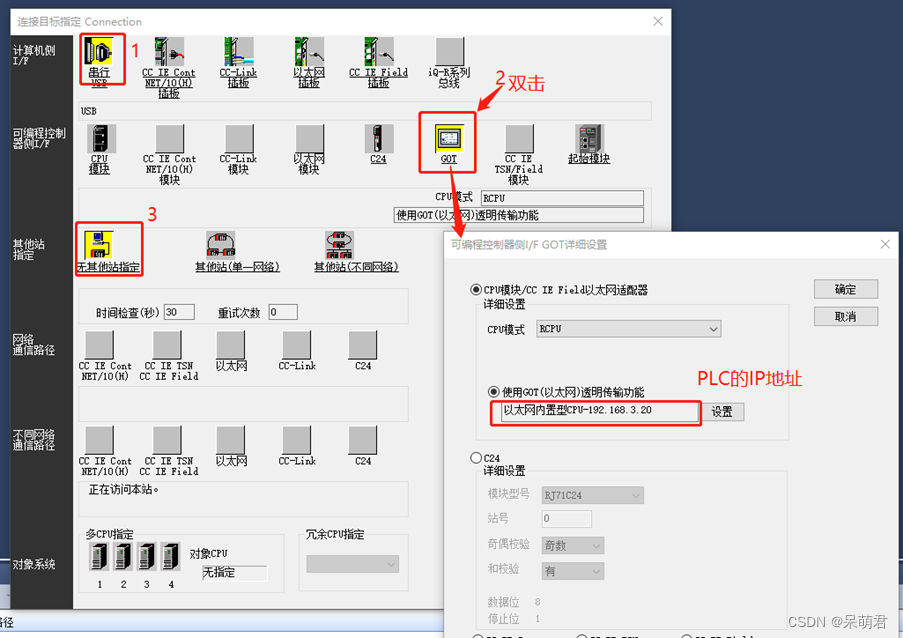

STEP2：连接目标指定

STEP3：通信测试

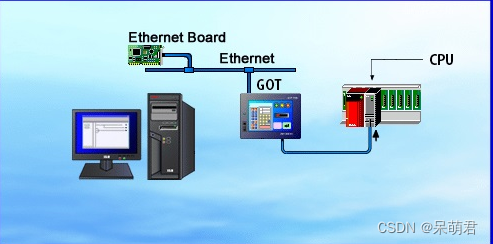

2.以太网连接

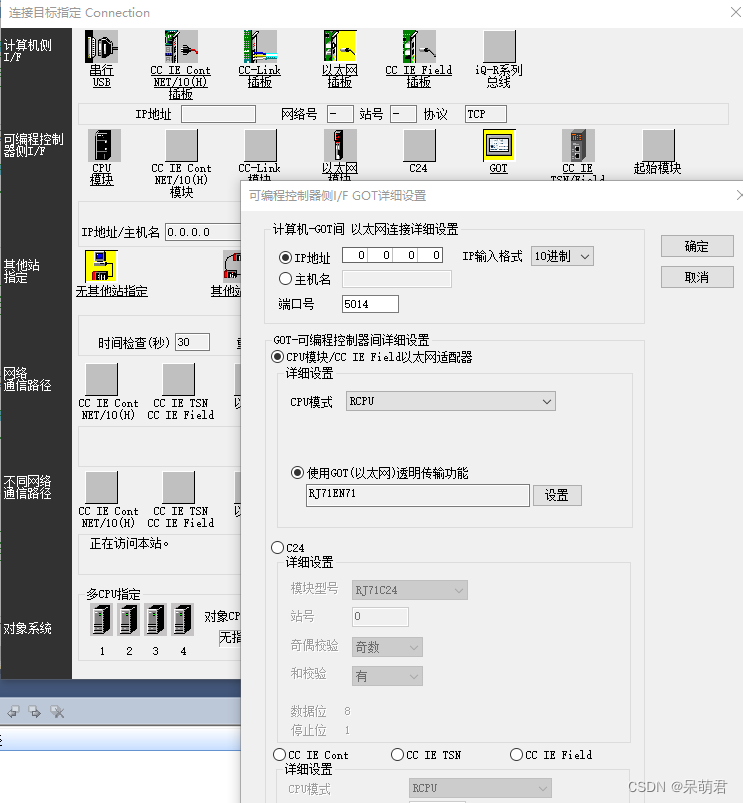

STEP1：示例

STEP2：连接目标指定

STEP3：通信测试

3.通过模块连接

章节2、读取HMI程序

直接连接

1.USB连接

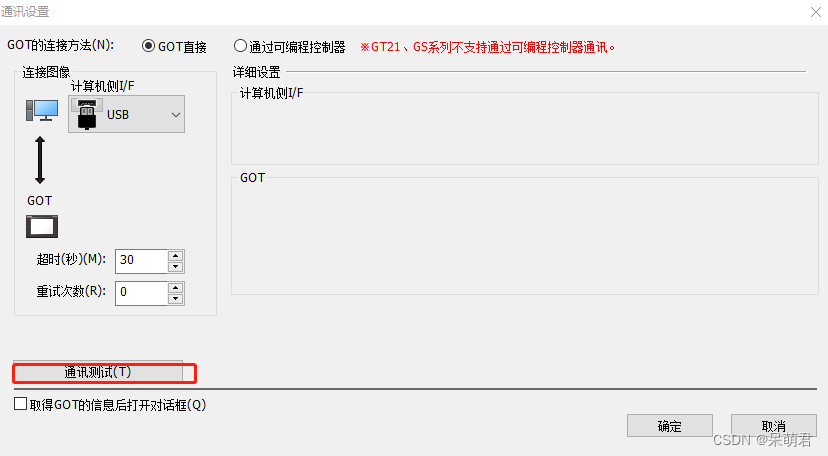

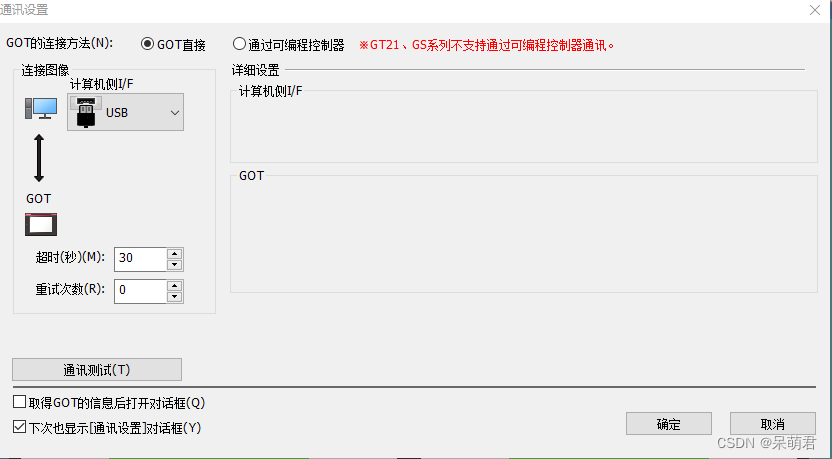

STEP1：打开通讯设置->计算机侧选择USB 连接

STEP2：通讯测试

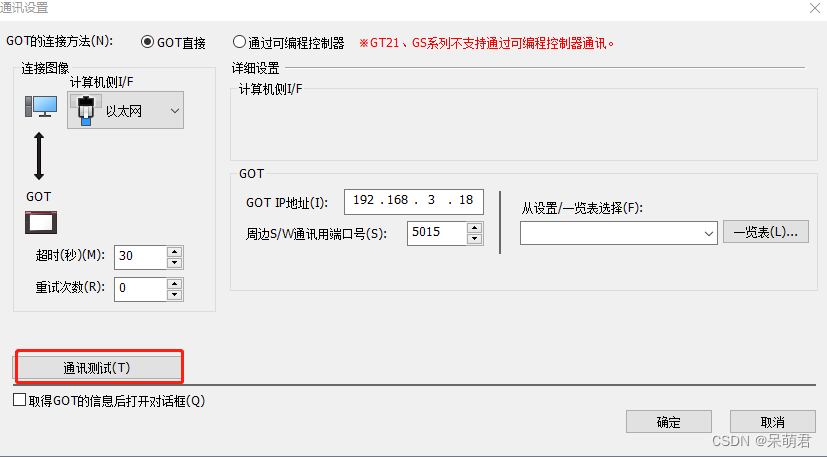

2.以太网连接

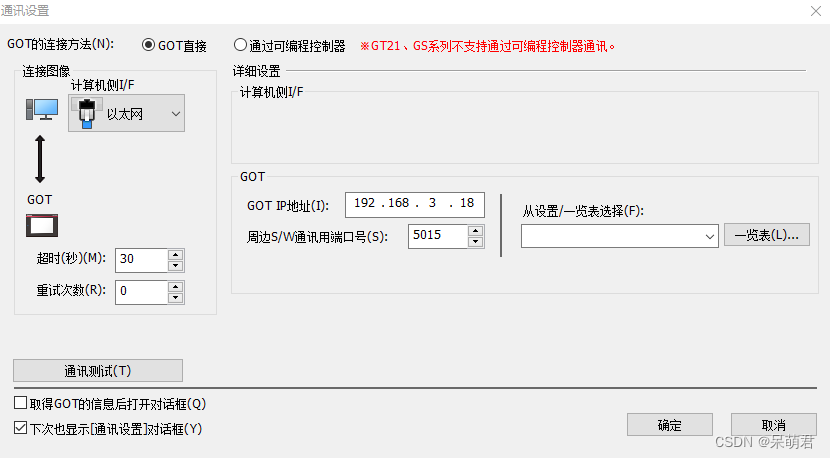

STEP1：打开通讯设置->计算机侧选择以太网连接

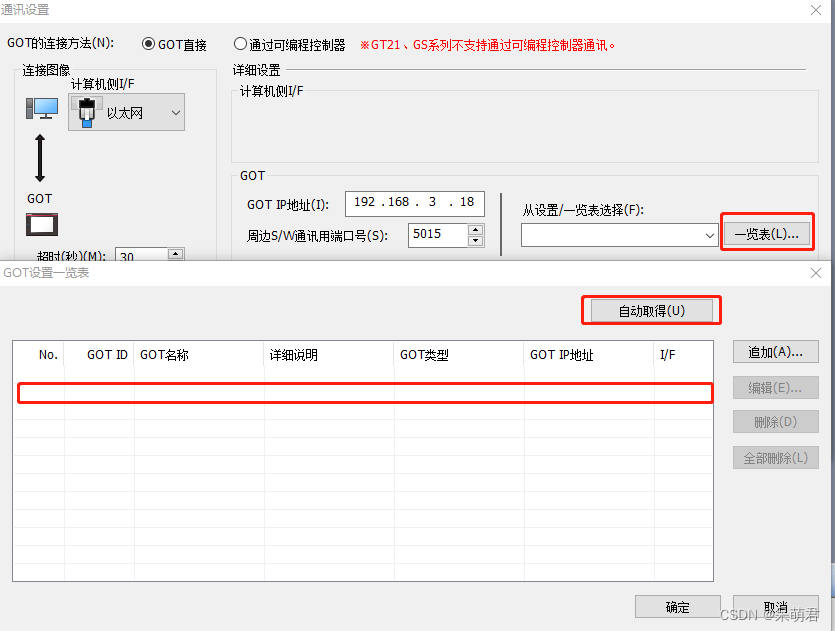

STEP2：单击 一览表->GOT 设置一览表->单击自动取得

STEP3：将搜索到的IP地址写入到GOT IP地址内

STEP4：通讯测试

通过可编程控制器连接

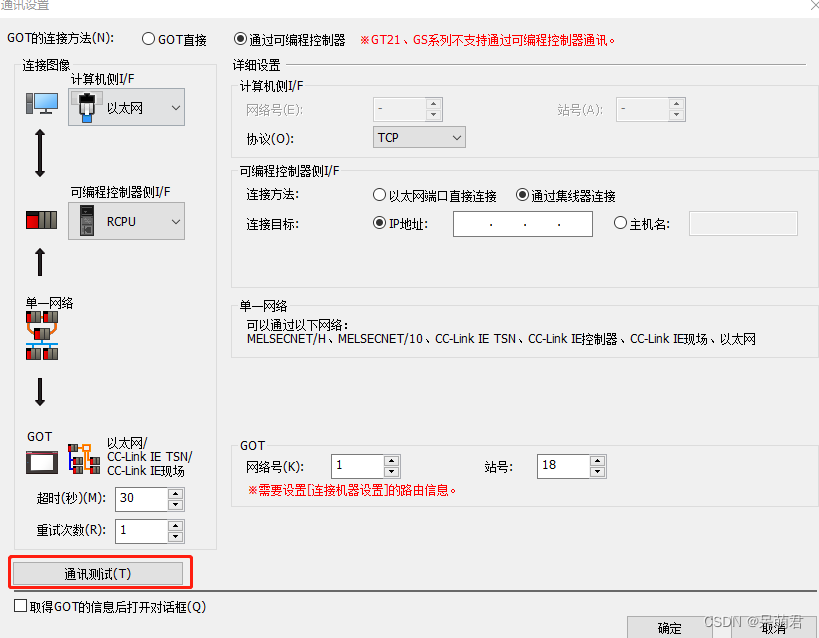

1.USB连接

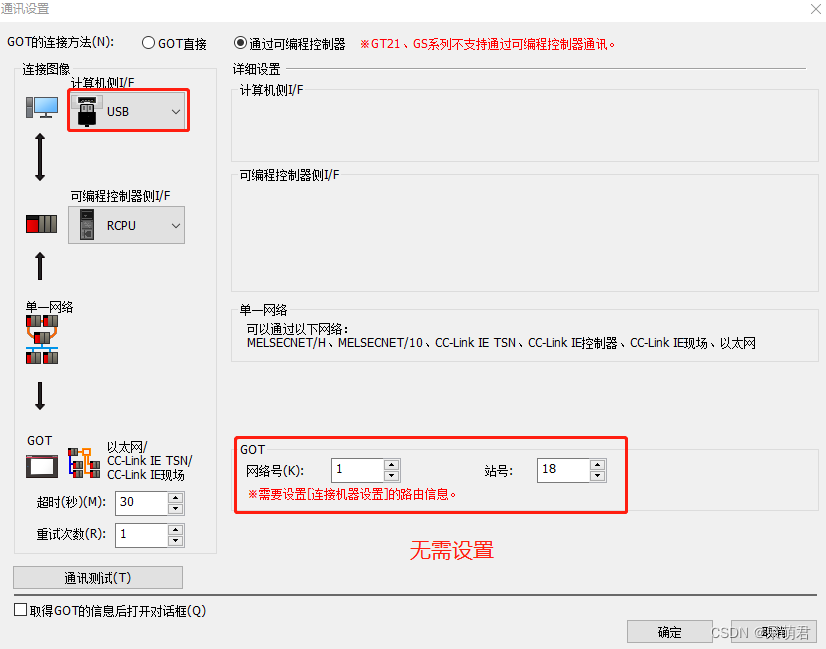

STEP1：选择USB连接，无需设置GOT网络号和站号

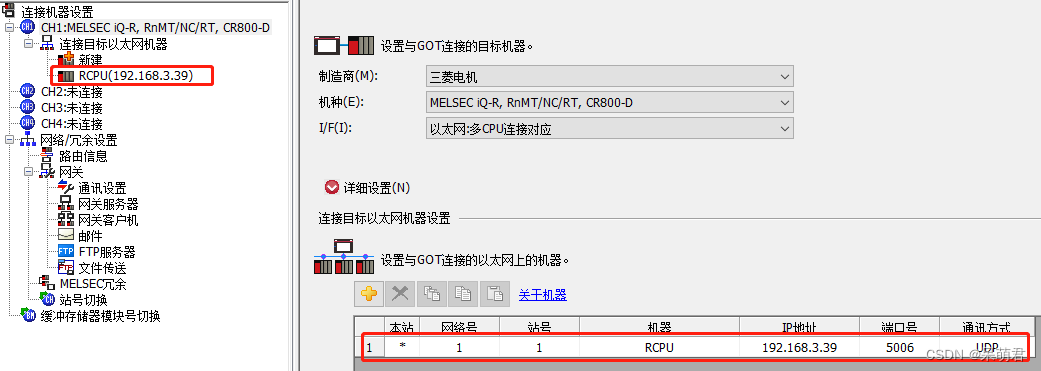

STEP2：设置连接目标以太网

STEP3：通讯测试

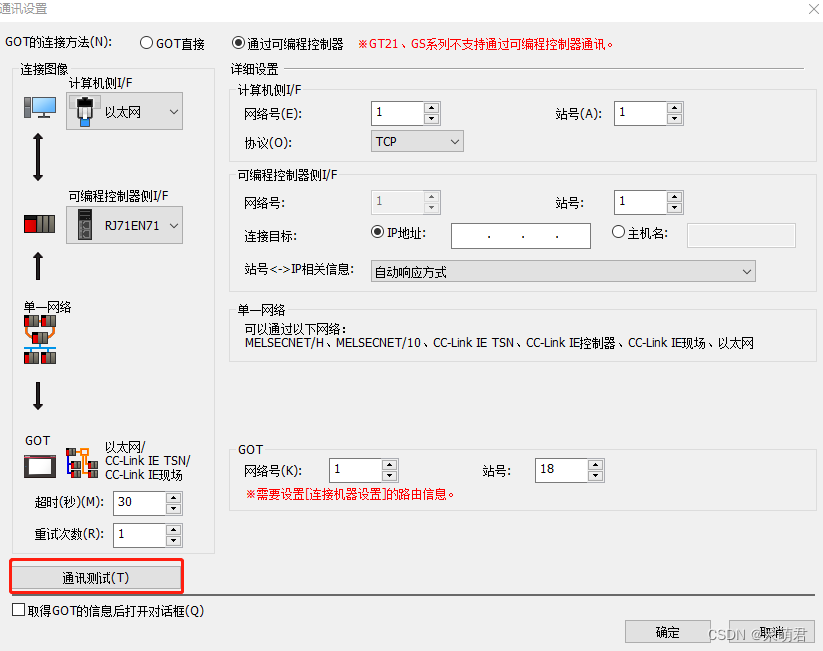

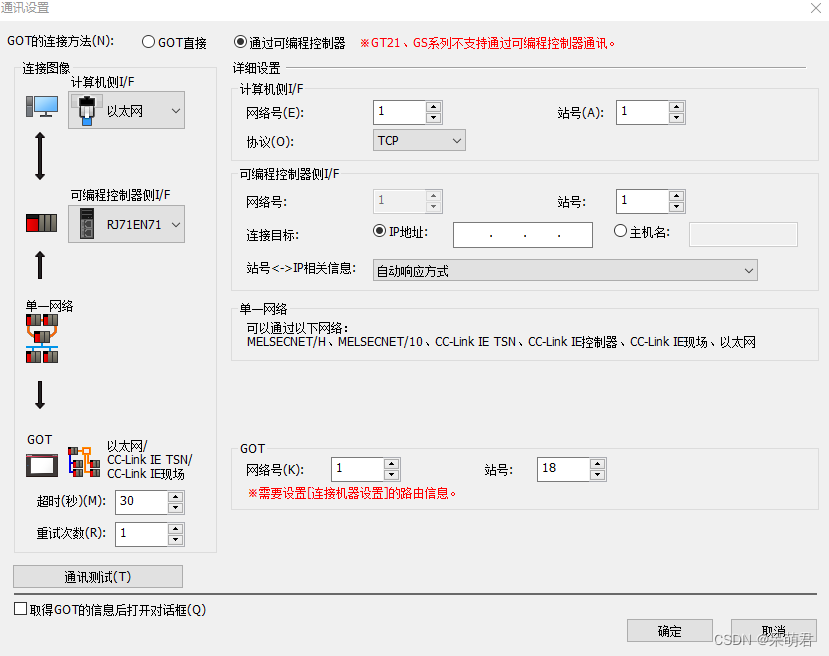

2.以太网连接

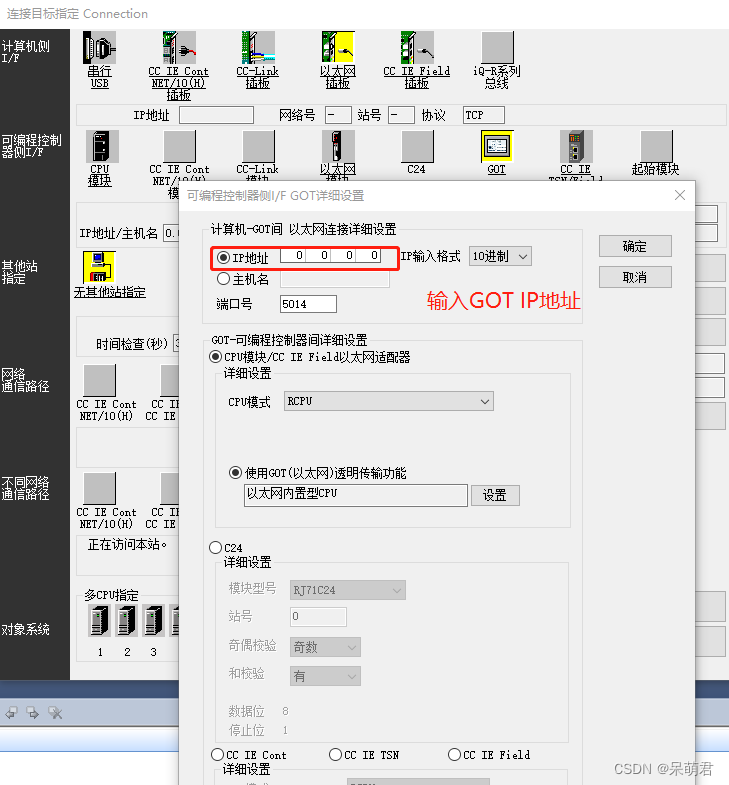

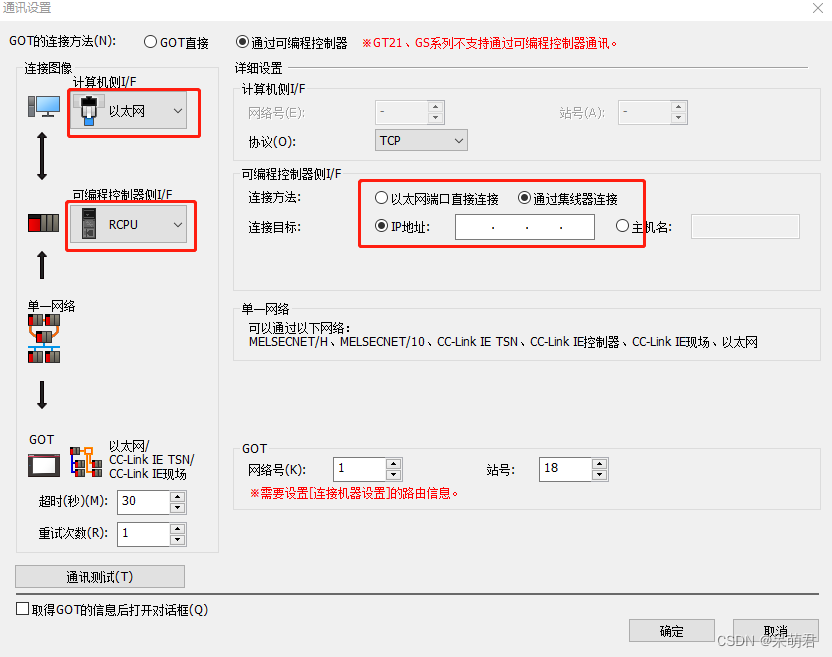

STEP1：选择以太网连接，输入目标PLC的IP地址。不需要设置GOT网络号和站号。

STEP2：设置连接目标以太网

STEP3：通讯测试

3.通过模块连接

STEP1：PC侧以太网连接

STEP2：输入连接目标PLC的IP地址

STEP3：通讯测试
