高通SDM450韦根数据输入过快导致数据丢失问题分析处理

问题:

两款产品都有韦根输入功能，这两款产品分别使用的是SDM450和MSM8953平台，韦根输入的驱动采用同一个，当外部输入韦根数据的时间间隔速度在1ms以内的情况下，SDM450平台会出现概率性丢失数据，而msm8953平台确没有丢失

分析调试过程

一、输入信号测试

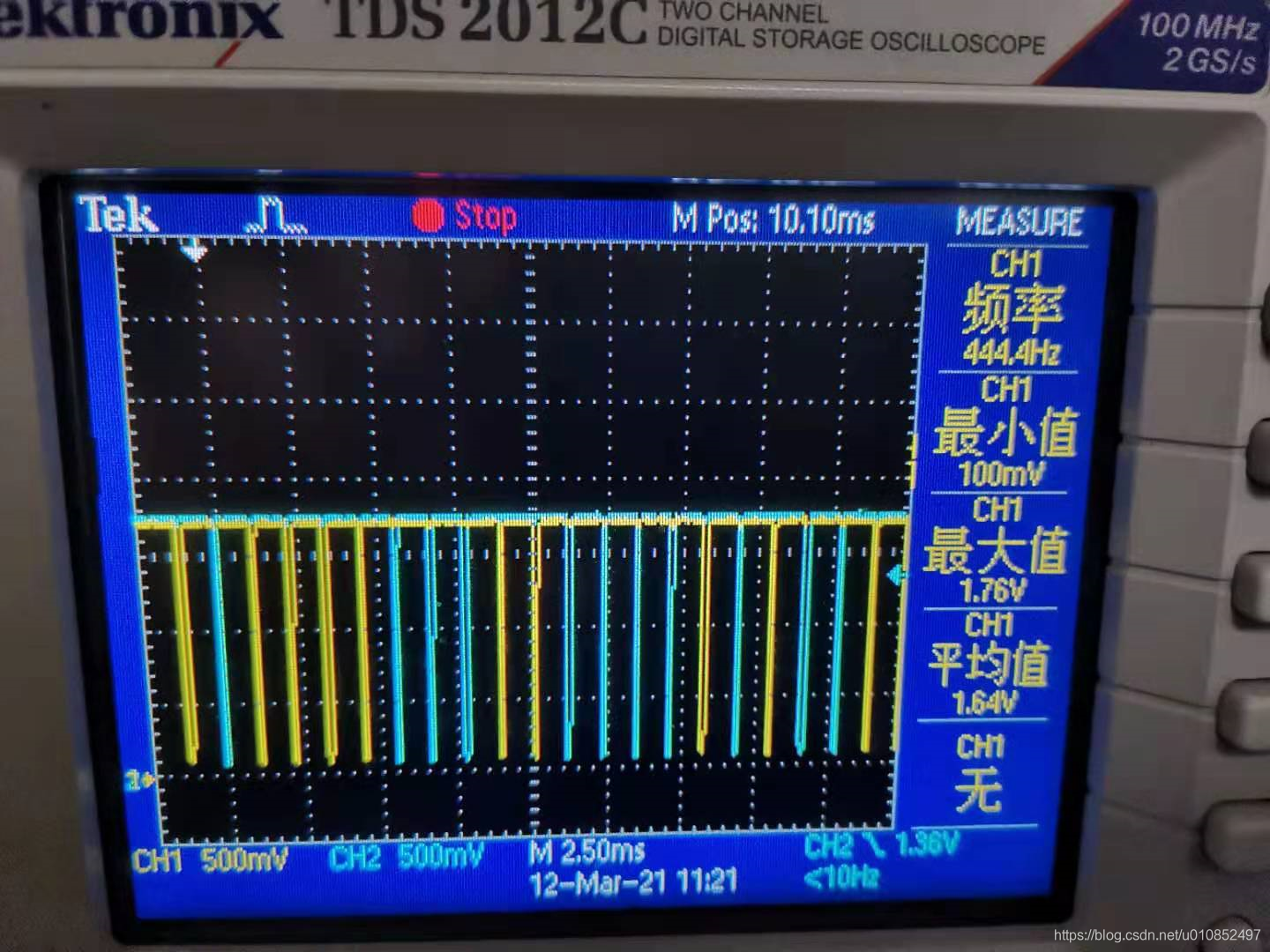

为了排除硬件上的问题，用示波器测量主控端韦根0和韦根1的信号，从示波器上看信号质量是正常的，因而可能跟硬件的关系不大，以下是示波器抓到的主控端韦根输入的信号波形

二、源码分析

1、源码这一块，从驱动里面打印出来的数据就已经是丢失了，对于整个韦根驱动来说，数据的最原始位置就是中断获取到的数据，因而尝试在中断中加锁，但是依然是有丢失数据的情况

/* 韦根0中断处理函数*/
static irqreturn_t input_irq_d0_handler(int irq, void *dev_id)
{
	spin_lock(&wg_d0_in_lock);   //加锁
	input_data->wiegand[input_data->count]=0;
	input_data->count++;
	spin_unlock(&wg_d0_in_lock);

	return IRQ_HANDLED;
}

/*韦根1中断处理函数*/
static irqreturn_t input_irq_d1_handler(int irq, void *dev_id)
{
	spin_lock(&wg_d1_in_lock);   //加锁
	input_data->wiegand[input_data->count]=1;
	input_data->count++;
	spin_unlock(&wg_d1_in_lock);

	return IRQ_HANDLED;
}

逻辑分析仪接收到的数据，从示波器以及逻辑分析仪得到主控端管脚信号都是正确的，但是数据依然丢失

2、进一步做实验，先不考虑数据的完整性，看韦根0和韦根1产生的中断次数

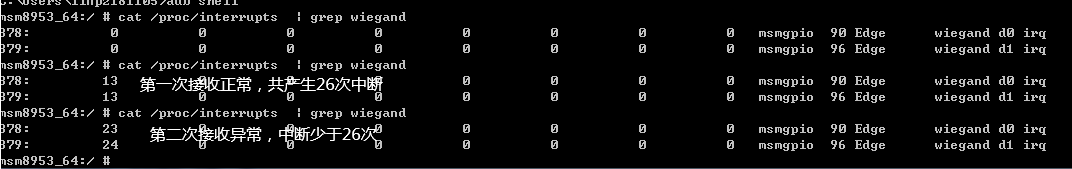

msm8953_64:/ #cat /proc/interrupts

从CPU的中断次数来看，外部发送两次26位韦根数据，第一次韦根0和韦根1产生的次数是正常的26次，第二次发送的时候，次数少了3次，也就是说从CPU端就已经丢失数据了，有可能是负载太大导致的，另外MSM9853平台却不会出现这个问题，SDM450和MSM8953的代码是用同一套，区别在于MSM8953是主频是2G的，SDM450主频是1.8G的

3、提高CPU性能测试

关闭性能和温控测试
adb shell stop mpdecision
adb shell stop thermal-engine

关闭性能和温控测试------>问题依然存在
adb shell stop mpdecision
adb shell stop thermal-engine

#CPU一直在线测试------>问题依然存在
adb shell "echo 1 > /sys/devices/system/cpu/cpu1/online"
adb shell "echo 1 > /sys/devices/system/cpu/cpu2/online"
adb shell "echo 1 > /sys/devices/system/cpu/cpu3/online"
adb shell "echo 1 > /sys/devices/system/cpu/cpu4/online"
adb shell "echo 1 > /sys/devices/system/cpu/cpu5/online"
adb shell "echo 1 > /sys/devices/system/cpu/cpu6/online"
adb shell "echo 1 > /sys/devices/system/cpu/cpu7/online"


#将关闭CPU动态调节，CPU频率固最高运行频率上------>问题依然存在
adb shell "echo performance > /sys/devices/system/cpu/cpu0/cpufreq/scaling_governor"
adb shell "echo performance > /sys/devices/system/cpu/cpu1/cpufreq/scaling_governor"
adb shell "echo performance > /sys/devices/system/cpu/cpu2/cpufreq/scaling_governor"
adb shell "echo performance > /sys/devices/system/cpu/cpu3/cpufreq/scaling_governor"
adb shell "echo performance > /sys/devices/system/cpu/cpu4/cpufreq/scaling_governor"
adb shell "echo performance > /sys/devices/system/cpu/cpu5/cpufreq/scaling_governor"
adb shell "echo performance > /sys/devices/system/cpu/cpu6/cpufreq/scaling_governor"
adb shell "echo performance > /sys/devices/system/cpu/cpu7/cpufreq/scaling_governor"

#关闭低功耗模式----->问题解决
adb shell "echo Y > /sys/module/lpm_levels/parameters/sleep_disabled"

通过不管的测试，把CPU运行在性能模式后，问题就解决了

adb shell "echo Y > /sys/module/lpm_levels/parameters/sleep_disabled"

按照一般的理解，高通的CPU也不至于对1ms左右的中断处理不过来，连产生中断的次数都不够，估计得从性能和中断产生到处理过程的分析来进一步剖析这个问题，目前只是用一种非常规的方式来处理这个问题
