零件和装配体结构模态

前言

模态是结构系统的固有振动特性。线性系统的自由振动被分解耦合为N个正交的单自由度振动系统，对应系统的N个模态。每一个模态具有特定的固有频率、阻尼比和模态振型。

版权声明：本文为博主原创文章，转载请附上原文出处链接和本声明。

一、结构模态分析

1.1 Virtual.lab模态分析

1.1.1 结构网格

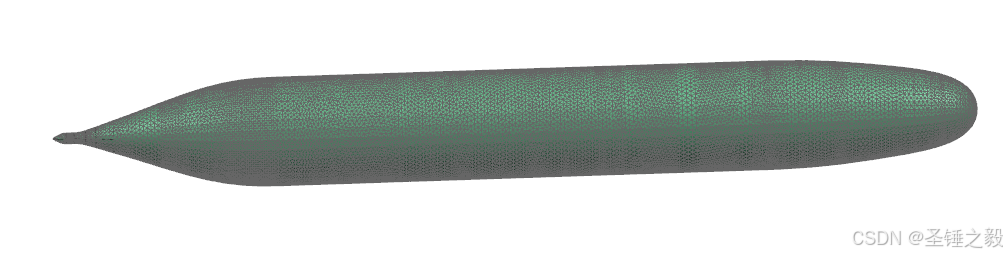

划分结构网格，单元尺寸为20mm。

定义结构材料为304钢。

1.1.2 结构模态求解

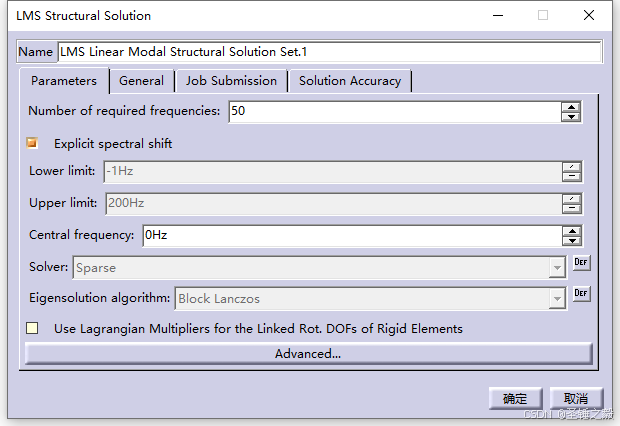

求解模型的前50阶模态，如图所示。

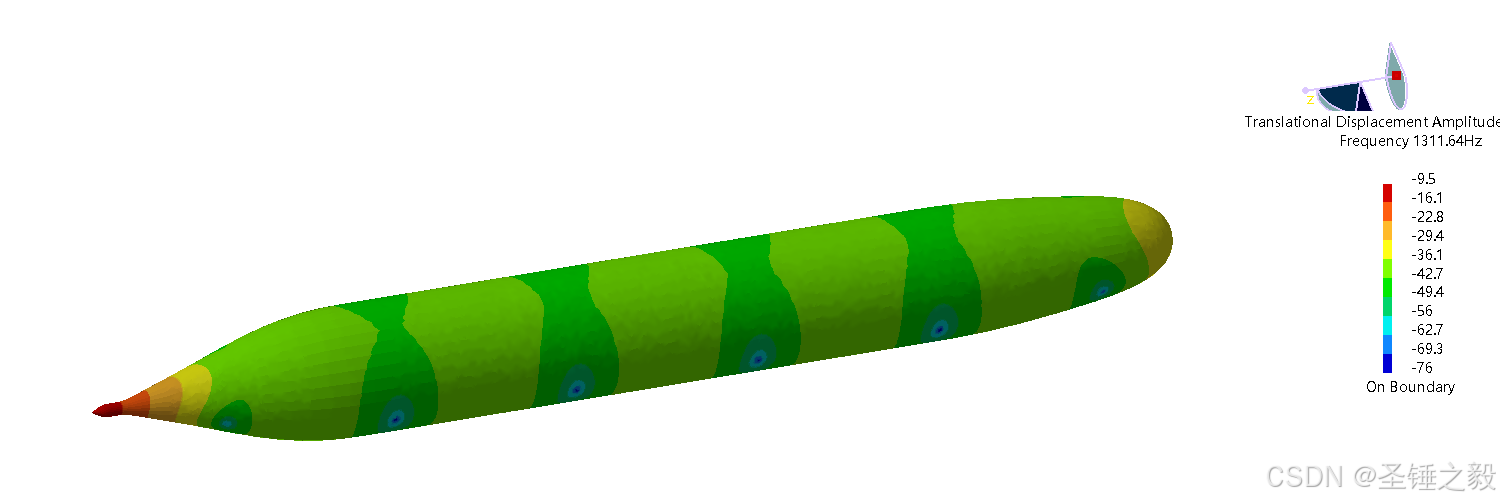

求解可以设置内存，这里设置内存为5120Mb。求解后可以得到各模态的固有频率和模态振型。第13阶模态的模态频率为1311.64Hz，其振型如图所示。

可以对结果显示方式进行修改。

1.2 Simcenter3D模态分析

1.2.1 结构网格

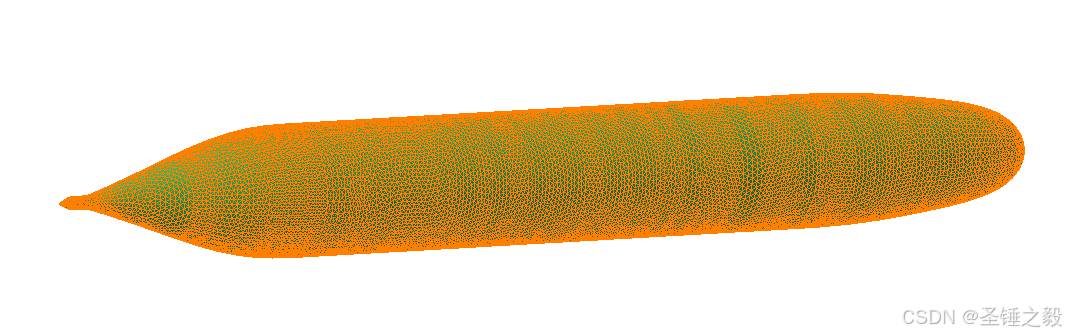

划分结构网格，单元尺寸为20mm。

定义结构材料为304钢。

1.2.2 结构模态求解

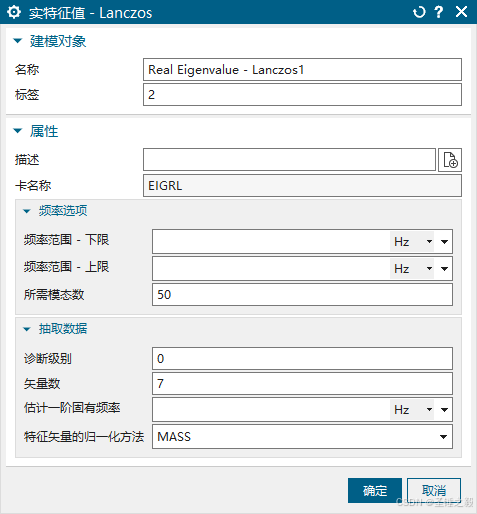

求解模型的前50阶模态，如图所示。

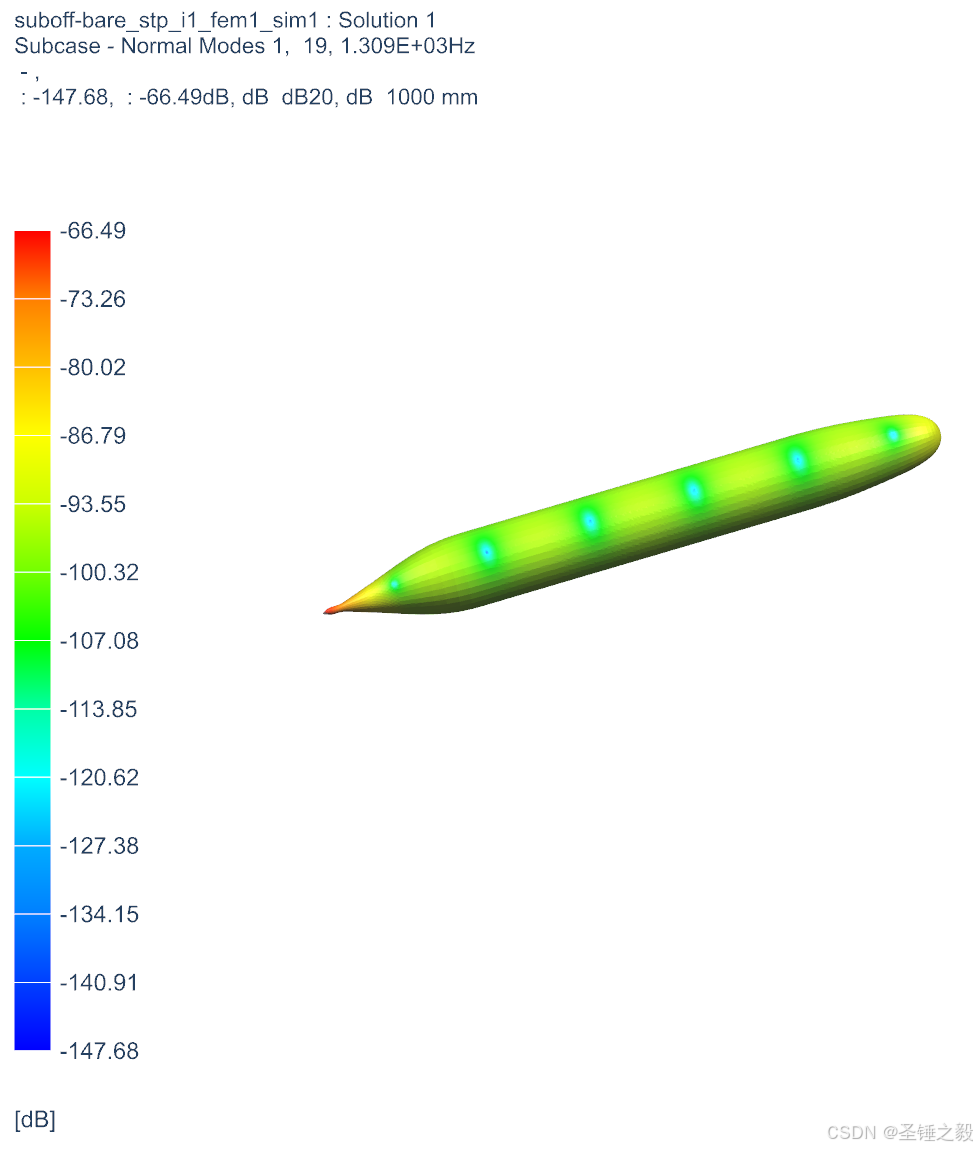

求解可以设置并行和内存，这里设置并行为10，内存为20Gb。求解后可以得到各模态的固有频率和模态振型。第13阶模态的模态频率为1309Hz，其振型如图所示。

可以对结果显示方式进行修改。

二、装配体模态分析

2.1 Simcenter3D模态分析

2.1.1 结构网格

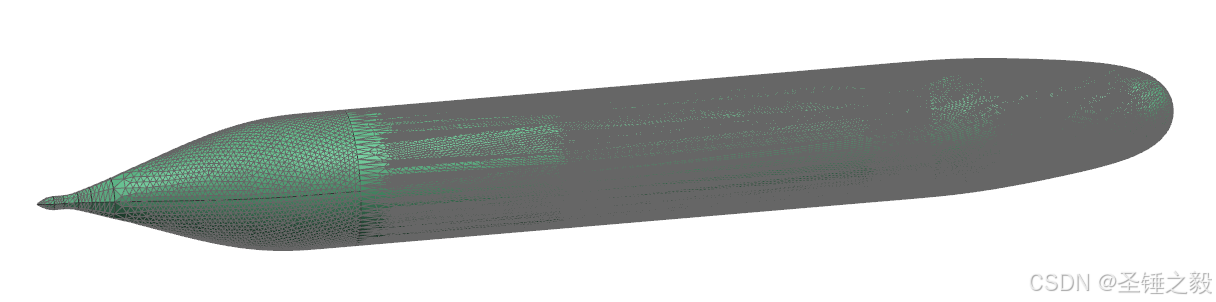

划分结构网格，单元尺寸为20mm。

定义前段结构材料为304钢，后段结构材料为铝2014。

2.1.2 网络配对

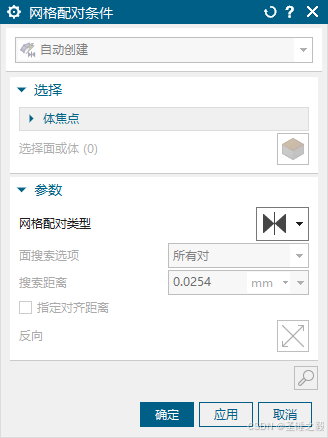

将两个体进行网络配对。

2.1.3 结构模态求解

求解模型的前50阶模态，如图所示。

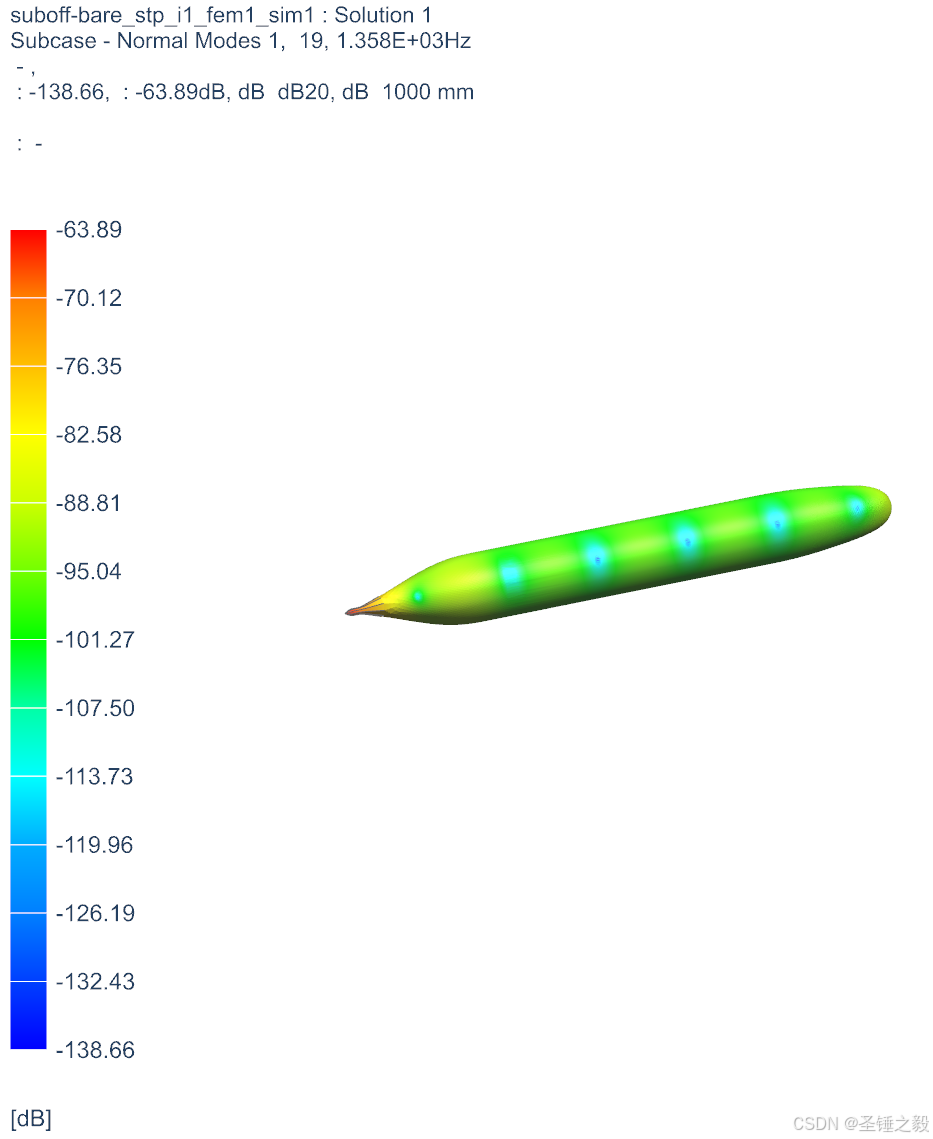

求解可以设置并行和内存，这里设置并行为10，内存为20Gb。求解后可以得到各模态的固有频率和模态振型。第13阶模态的模态频率为1358Hz，其振型如图所示。

可以对结果显示方式进行修改。

总结

本文介绍了Virtuallab和Simcenter 3D中的结构模态求解，在装配体中需要定义连接条件。
