一种 低噪声放大器 电路结构

  近期工作繁忙，所学习的东西又长久的没有实质性的进展，因此断更了很久。

  前些天看到了一种2020 JSSCC上发表的LNA电路结构，感觉十分有趣，在这分享给大家。

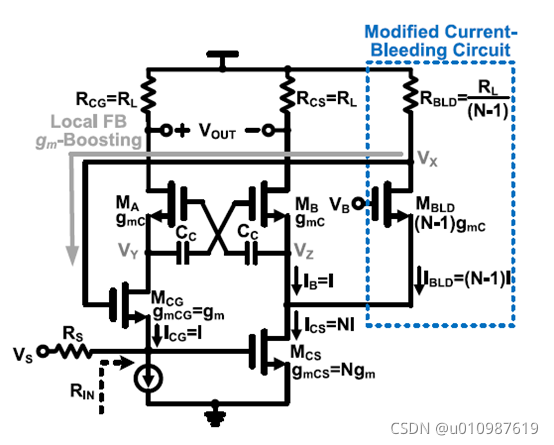

       电路结构如上图所示，这是一种Unbalanced to Balunced Low Noise Amplifier 电路结构，它的主要功能是实现信号的放大，同时将单端的信号转变为差分的电信号。信号从Vs输入，经过同向放大的CG放大器和反向放大的CS放大器，最终信号以差分的形式出现在输出端口。

      这里介绍一下这个电路的几个Tricks，研究它的奇妙之处。

1 消除噪声

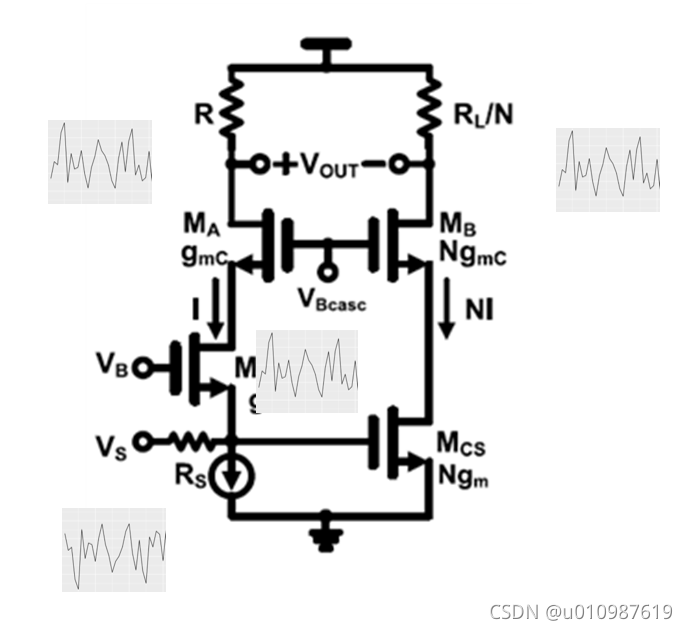

      MCG晶体管产生的噪声（或者非线性的信号），假设某个时刻，这个噪声信号在Vout+产生的信号为+，那它在Vout-产生的信号也必然为+，这样对以差分形式输出的信号而言，MCG晶体管的噪声信号就被消除了。

      上图比较简单的介绍了噪声消除的过程和原理，可以看到，完美的噪声消除，比较依赖CG和CS两条通路的增益匹配程度。
